1. Technické údaje

Popis parametru	Hodnota parametru
Stůl pro horní frézku	Kamenná pila
Model	MSW-SSAW-2500PRO
Jmenovité napětí [V~] / frekvence [Hz]	230 / 50
Jmenovitý výkon[W]	2500
Rychlost bez zatížení [ot./min]	2800
Rozsah sklonu čepele [°]	0 - 45
Hloubka řezu [mm]	90 (při 90°) / 65 (při 45°)
Třída ochrany	1
Třída IP	IP 54
Vodní pumpa	50 W, max. 800 l/h, IP28
Průměr čepele [mm]	350
Průměr vrtání kotouče [mm]	25,4
Pracovní cyklus	S6 40 %
Objem nádržky na vodu [l]	37,8
Hodnota emise vibrací [m/s2]	3,4
Hladina akustického tlaku [dB]	72
Akustický výkon [dB]	85
Rozměry stolu [cm]	53 x 43
Rozměry (šířka x hloubka x výška) [cm]	120 x 53 x 120
Hmotnost [kg]	73

2. Bezpečnostní informace

Poznejte své elektrické nářadí. Pro vaši bezpečnost si před použitím pily přečtěte následující návod k použití.

Před zapnutím stroje

a)

b)

Před zapnutím stroje si pozorně přečtěte návod. Pochopte aplikace a omezení nástroje, abyste se vyhnuli potenciálním nebezpečím.

c)

Jedná se o elektrický řezací stroj. Zajistěte, aby děti a návštěvníci byli před provozem v bezpečné vzdálenosti.

d)

Udržujte pracovní prostor v čistotě. Nepořádek a lavičky mohou způsobit zranění.

• Nevystavujte elektrické nářadí dešti.
• Vyhněte se jejich použití ve vlhkých nebo mokrých místech.
• Udržujte oblast dobře osvětlenou.

- Nepoužívejte nářadí v blízkosti hořlavých kapalin nebo plynů.

e) Zabraňte úrazu elektrickým proudem tím, že se vyhnete kontaktu s uzemněnými povrchy, jako jsou potrubí nebo radiátory.
f) Použijte správný nástroj. Nenuťte malé nástroje, aby vykonávaly práci těžkého nástroje. Nástroj používejte pouze k účelu, ke kterému je určen.
g) K řezání používejte pouze diamantový kotouč. Nepoužívejte žádný jiný řezný nástroj.
h) Před připojením napájecího kabelu se ujistěte, že je vypínač v poloze „OFF“.
i) Před použitím diamantový kotouč zkontrolujte. Zkontrolujte, zda nejsou praskliny, zlomené části nebo ohyby. Pokud zjistíte nějaké závady, kolo nepoužívejte. Provedte test, abyste potvrdili, že funguje správně.
j) Pečlivě udržujte nářadí. Udržujte je ostré a čisté pro optimální bezpečnost a výkon. Dodržujte pokyny pro mazání a výměnu příslušenství.
k) Použijte proudový chránič nebo oddělovací transformátor, abyste zabránili úrazu elektrickým proudem.
I) Nepoužívejte nástroj pro řezání materiálů, pro které není určen, nebo pro zakřivené řezání. To může poškodit diamantový kotouč nebo výrazně zkrátit jeho životnost.
m) Plastové díly nečistěte rozpouštědly. Rozpouštědla jako benzín, ředidlo nebo oleje obsahující chlór mohou poškodit a popraskat plastové díly. Čistěte měkkým hadříkem lehce navlhčeným v mýdlové vodě.
n) Je nutné nosit osobní ochranné prostředky:

- Používejte ochranu očí. Při řezání mohou vznikat třísky, které mohou poranit vaše oči, proto vždy používejte ochranu očí.

- Noste respirátor. Při řezání se vytváří prach, także nos a ústa si chraňte respirátorem.

- Používejte ochranu sluchu. Stroj je výkonný a řezání může generovat hluk. Abyste chránili své uši a koncentraci, noste ochranu sluchu.

- Používejte rukavice. Během provozu vždy používejte rukavice. Neprovádějte žádné operace z ruky.

- Udržujte ruce mimo dosah čepele. Pří řezání držte ruce mimo čáru řezu. Čepel je ostrá a může způsobit vážné zranění.

- Použijte vodní chlazení. Vodní chlazení zlepšuje řezný výkon a výrazně snižuje prach a třísky. Pří řezání vždy pamatujte na použití vody.

o) Položte obrobek na prěnosný stůl a predřezáním jej bezpečně opřete o podložku.
p) K uchycení obrobku použijte svorky nebo svěrák. Je to bezpečnější než používání rukou a uvolní to obě ruce k ovládání nástrojů.

Během provozu

a) Před zahájením řezání zapněte stroj a počkejte, až dosáhne plné rychlosti.

b) Při řezání nerozebírejte kryty aby byla zajištěna bezpečnost a stabilita.
c) Nikdy se nedotýkejte diamantového kotouče během provozu.
d) Netlačte na nástroj násilím. Bude pracovat efektivně a bezpečně v rámci svých navržených limitů.
e) Pokud se diamantový kotouč během provozu zastaví nebo vydává abnormální zvuky, okamžitě vypněte spínač.
f) Před prováděním servisu nebo výměny příslušenství, jako jsou čepele, bity nebo frézy, nástroj odpojte.

Během opětovného použití

a) Před opětovným použitím zkontrolujte, zda nedošlo k poškození. Zkontrolujte kryty a další díly, abyste se ujistili, že správně fungují. Hledejte vychýlení, vázání, zlomení a další podmínky, které by mohly ovlivnit výkon. Poškozené díly by měly být opraveny nebo vyměněny.
b) Používejte nástroj na správné vstupní úrovni, jak je uvedeno na typovém štítku. Provoz nad specifikovaný vstup může snížit přesnost a způsobit přetížení motoru, což vede ke snížení účinnosti.
c) Obratte se na autorizovaného servisního zástupce pokud nástroj nefunguje správně.

3. ÚDRŽBA

1) Kontrola diamantového kotouče : Tupý diamantový kotouč může způsobit poškození motoru a snížit účinnost. Pokud zaznamenáte známky opotřebení nebo oděru, kolo ihned vyměňte.
2) Kontrola montážních šroubů : Pravidelně kontrolujte všechny montážní šrouby, abyste se ujistili, že jsou správně utaženy. Pokud jsou některé šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, může dojít k vážnému nebezpečí.
3) Údržba motoru : Vinutí motoru je klíčovou součástí nářadí. Pečlivě jej zkontrolujte, abyste se ujistili, že není poškozen nebo vystaven oleji nebo vodě. Celý nástroj pravidelně čistěte, aby byl zachován optimální výkon.

4. Aplikace

• Vhodné pro řezání různých druhů kamenů a dlaždic používaných v dekoraci.
• Čepel lze naklonit do libovolného úhlu mezi 0° a 45°.
• Úhlové pravítko na stole lze nastavit do libovolného úhlu mezi 0° a 90°.
• Během řezání čerpadlo přivádí vodu k kotouči, což prodlužuje životnost kotouče a snížuje prašnost.
• Chcete-li řezat, položte materiál na stůl. Nastavte paralelní vodítko tak, aby bylo kolmé k řezné dráze pilového kotouče, a poté utáhněte šroub na konci. Zajistěte pravítko ve správné poloze.
• Uživatel může vyměnit součásti, jako je čepel nebo pryžová trubka, sám.

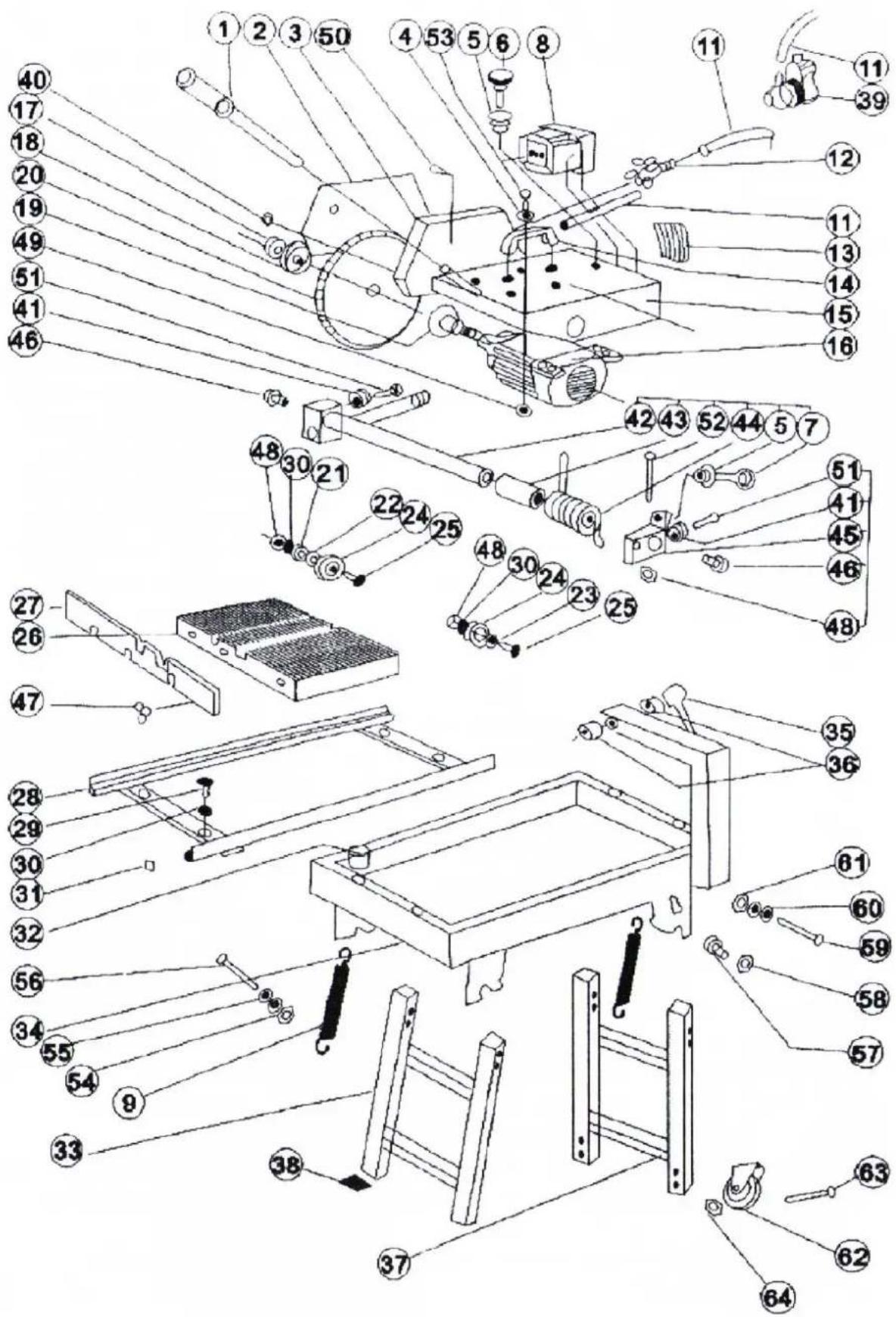

5. Výkres sestavy

Číslo dílu	Popis zařízení	Počet	Číslo dílu	Popis zařízení	Počet
1	Ruční páka	1	33	Přední noha	1
2	Horní blatník	1	34	Žlab	4
3	Spodní blatník	1	35	Zajistěte ruční páku	1
4	28mm podložka	4	36	Keř	1
5	Matice M8	2	37	Zadní noha	1
6	Šroub M8x100	1	38	Gumový polštář B	4
7	Šroub M8x60	1	39	Vodní pumpa	4
8	Vypínač	1	40	Matice M6	1
9	Pružina	2	41	Vychylovací matice	4
10	Elektrický drát	1	42	Otočný hřídel	2
11	Tubus	1	43	Jarní keř	1
12	Koryto stavidla	1	44	Pružina	1
13	Vodní blatník	1	45	Otočný blok	1
14	Rukojeť	1	46	Šroub M12x25	1
15	Držák motoru	1	47	Papilionaceous bolt	2
16	Výkon motoru 2 kW	1	48	Matice M8	3
17	Matice (levá) M20	1	49	Pojistná matice	4
18	Vnější příruba	1	50	Pájené spojení	4
19 Vnitřní příruba 1 51				Vnitřní šestihranný šroub M8x25	2
20	Čepel 0 4001	1	52	Vnitřní šestihranný šroub M8x50	1
21	Ložisko	4	53	Šroub M8x45	1
22	Silná podložka	4	54	Pojistná matice M8	4
23	Tenká podložka	4	55	8mm podložka	4
24	Volné kolo	4	56	Šroub M8x50	4
25	Vychylovací šroub	4	57	Šroub M8x12	4
26	Tabulka	1	58	Matice M8	4
27	Strana stolu	1	59	Šroub M10x60	4
28	Průvodce stolu	1	60	10mm podložka	8
29	Šroub M8x25	4	61	Pojistná matice M10	4
30	Plochá podložka 8 mm	4	62	Kolo	2
31	Gumový polštář A	4	63	Šroub M6x50	4
32	Zarážka	1	64	Matice M6	4

6. Ukázka práce s přístrojem

Pokyny pro řezání pod úhlem 45 stupňů:

1) Povolte šroub (jak je uvedeno v Obrázek 2).
2) Nastavte motor na maximální úhel 45 stupňů (viz Obrázek 3).
3) Před zapnutím stroje pevně utáhněte šroub, abyste zajistili bezpečný provoz.

Úprava pracovního stolu:

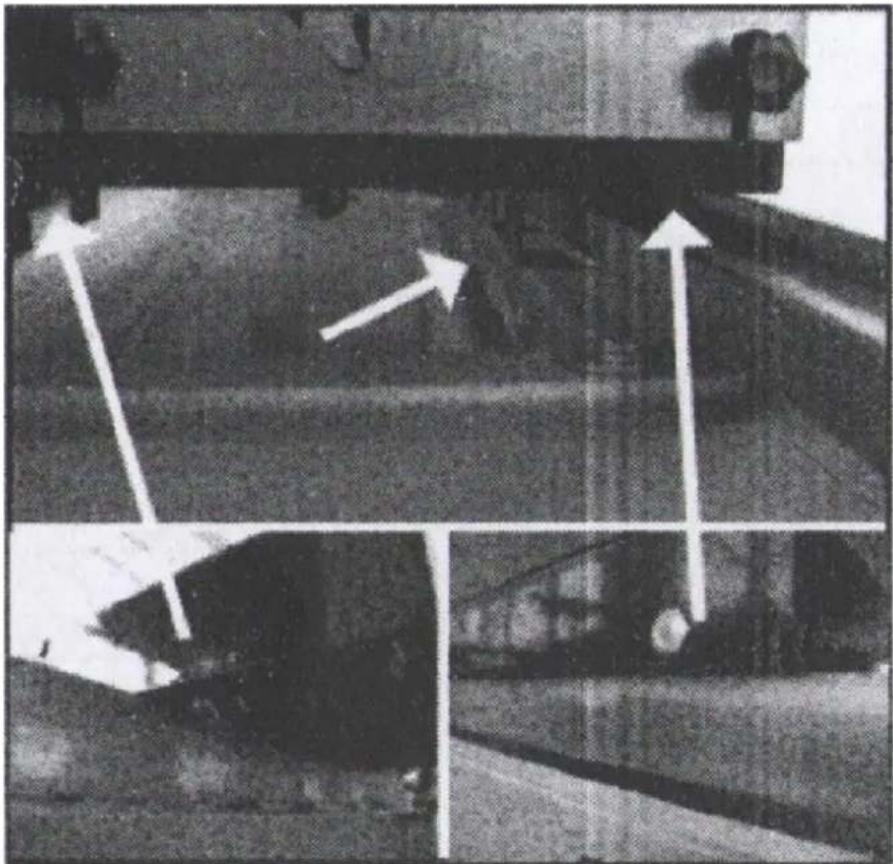

• Pracovní stůl má 4 lokační bloky, které omezují jeho pohybovou plochu.

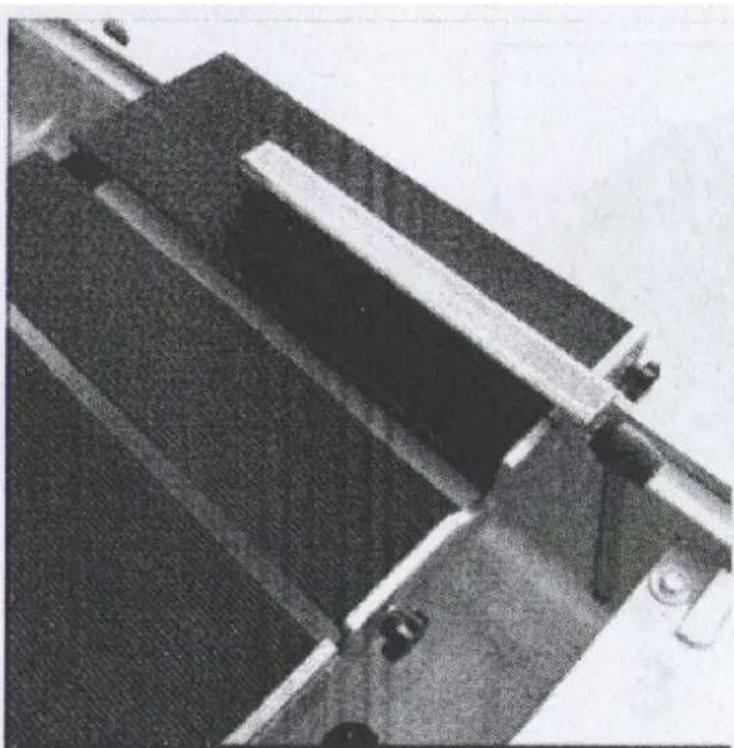

• Ujistěte se, že je pracovní stůl správně nainstalován na stroji, abyste předešli problémům, jako je prudký pohyb nebo dokonce pád stolu během používání (Obrázek 4).

1) Povolte koncový šroub.
2) Upravte panel umístění do požadované polohy.
3) Utáhněte koncový šroub a posuňte pracovní stůl, abyste mohli začít řezat (obrázek 5).

Instalace vodní pumpy:

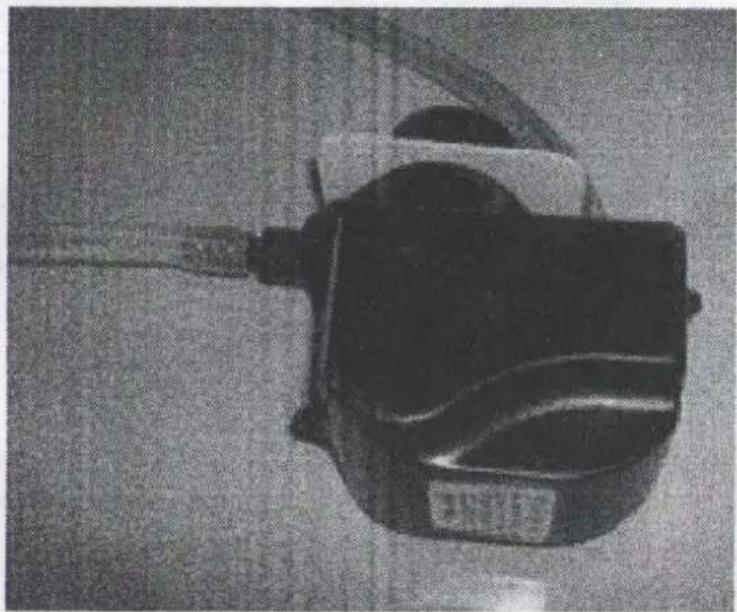

• Upevněte vodní čerpadlo na určené místo (Obrázek 6).

Informace o přepínači (nutná oprava pro obrázek 7):

F D E

Obrázek 6

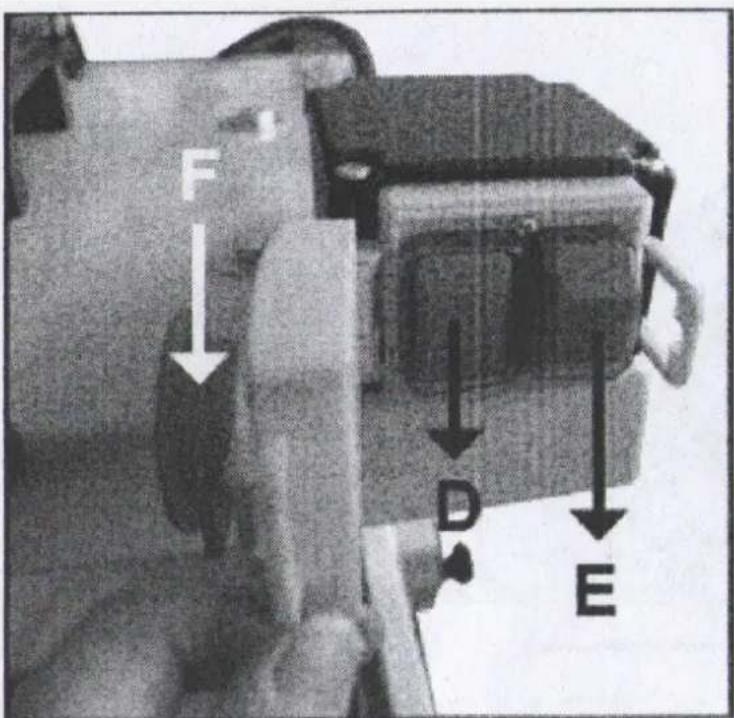

• D (zelená) : Zapněte .
• E (červená) : Vypněte .

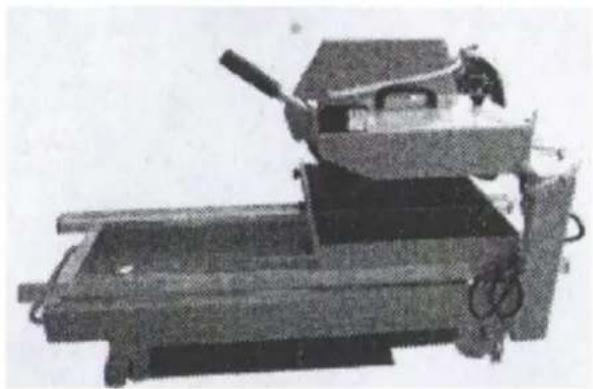

Výměna řezacího kotouče:

1) Vypněte stroj a počkejte, dokud se disk nezastaví.

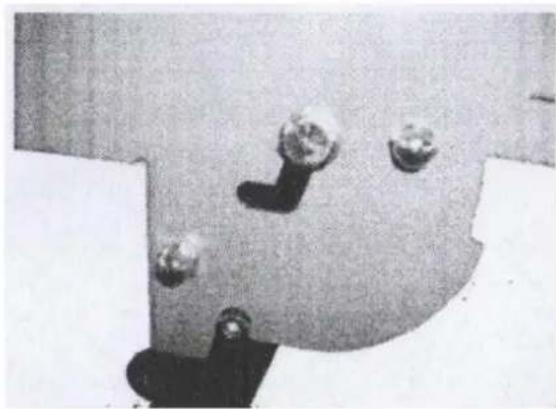

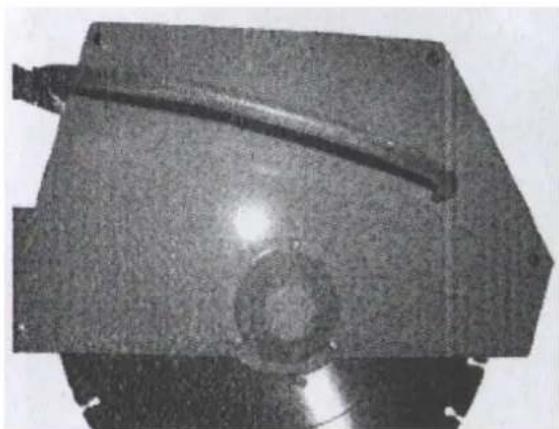

2) Odšroubujte 4 šrouby, jak je znázorněno na obrázku 8.

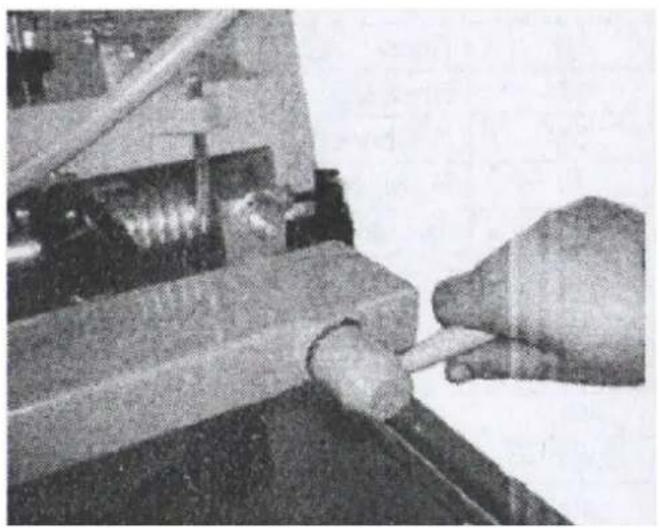

3) Pomocí dodaného klíče na příslušenství uvolněte šroub vložením šroubováku do prostředního otvoru (obrázek 9).

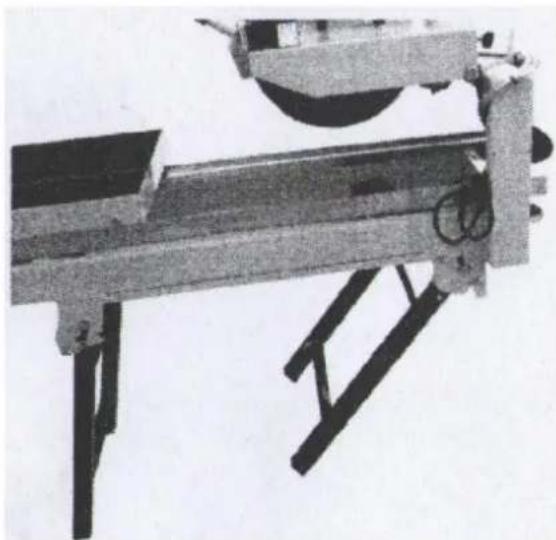

1) Stojan složte, jak je znázorněno na obrázku 10-2.

2) Výsledný efekt by měl vypadat jako na obrázku 10-3 a 10-4.

Obrázek 10-1 Obrázek 10-2

Obrázek 10-3 Obrázek 10-4
