SSAW-2500PRO - Såg MSW - Gratis bruksanvisning och manual

Produkttyp	Stensåg
Modell	MSW-SSAW-2500PRO
Märkspänning	230 V~ / 50 Hz
Märkeffekt	2500 W
Tomgångshastighet	2800 tr/min
Bladlutningsområde	0° - 45°
Skärdjup (vid 90°)	90 mm
Skärdjup (vid 45°)	65 mm
Skyddsklass	1
Skyddsgrad (IP)	IP 54
Vattenpump	50 W, max. 800 l/h, IP28
Bladdiameter	350 mm (hål 25,4 mm)
Driftcykel	S6 40%
Vattentankens kapacitet	37,8 L
Vibrationsemission	3,4 m/s²
Ljudtrycksnivå	72 dB(A)
Ljudeffektsnivå	85 dB(A)
Bordets mått	53 x 43 cm
Mått (L x B x H)	120 x 53 x 120 cm
Vikt	73 kg
Kompatibla material	Sten, kakel, dekoration
Kylning	Vatten (inbyggd pump)
Underhåll	Kontrollera skruvar, blad och motor regelbundet
Säkerhet	Ögonskydd, andningsskydd, hörselskydd, handskar obligatoriska

Vanliga frågor - SSAW-2500PRO MSW

Vilken typ av blad ska användas med sågen MSW SSAW-2500PRO?

Använd endast en diamantskiva med diameter 350 mm och hål 25,4 mm. Använd aldrig andra skärverktyg.

Hur ställer jag in bladets lutning?

Lossa justerskruven, luta motorn till önskad vinkel (0° till 45°), dra sedan åt skruven ordentligt innan maskinen startas.

Vad är maximalt skärdjup?

Skärdjupet är 90 mm vid 90° och 65 mm vid 45°.

Hur använder jag vattenpumpen?

Installera vattenpumpen på avsedd plats. Den förser bladet med vatten under skärning för att kyla och minska damm. Se till att vattentanken är fylld.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid ögonskydd, andningsskydd, hörselskydd och handskar. Håll händerna borta från bladet och använd tänger för att hålla arbetsstycket.

Hur byter jag bladet?

Stäng av maskinen och vänta tills den stannat helt. Skruva loss de 4 skruvarna på kåpan, använd medföljande nyckel för att lossa centralskruven, byt sedan bladet. Följ bilderna i manualen.

Vad är vattentankens kapacitet?

Vattentanken har en kapacitet på 37,8 liter.

Vilket underhåll krävs?

Inspektera diamantskivan regelbundet för slitage, kontrollera att alla skruvar är åtdragna, och rengör motorn och verktyget. Följ smörjinstruktionerna.

Kan man skära andra material än sten?

Denna såg är avsedd för att skära sten och dekorationsplattor. Använd inte för andra material, det kan skada bladet eller förkorta dess livslängd.

Vad gör jag om bladet stannar eller låter onormalt?

Stäng omedelbart av strömbrytaren och dra ur verktyget. Kontrollera bladet, fästena och motorn. Om problemet kvarstår, kontakta en auktoriserad service.

BRUKSANVISNING SSAW-2500PRO MSW

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

1. Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Stensåg
Modell	MSW-SSAW-2500PRO
Nominell spänning [V~] / frekvens [Hz]	230 / 50
Nominell effekt [W]	2500
Ingen lasthastighet [rpm]	2800
Bladets lutningsområde [°]	0 - 45
Skärdjup [mm]	90 (vid 90°) / 65 (vid 45°)
Isolationsklass	1
IP-klass	IP 54
Vattenpump	50 W, max. 800 l/h, IP28
Bladdiameter [mm]	∅350
Bladhålets diameter [mm]	25,4
Arbetscykel	S6 40 %
Vattentankens kapacitet [l]	37,8
Vibrationsemissionsvärde [m/s2]	3,4
Ljudtrycksnivå [dB]	72
Ljudeffekt [dB]	85
Bordsmätt [cm]	53 x 43
Mått (bredd x djup x höjd) [cm]	120 x 53 x 120
Vikt [kg]	73

2. Säkerhetsinformation

Lär känna dina elverktyg. För din säkerhet bör du läsa följande bruksanvisning innan du använder sågen.

Innan du slår på maskinen

a) Läs bruksanvisningen noggrant innan du sätter på maskinen. Förstå verktygets tillämpningar och begränsningar för att undvika potentiella faror.
b) Detta är en elektrisk skärmaskin. Se till att barn och besökare hålls på säkert avständ före användning.
c) Håll arbetsområdet rent. Röriga områden och bänkar kan orsaka skador.
d) Tänk på arbetsmiljön.

• Utsätt inte elverktyg för regn.

• Undvik att använda dem på fuktiga eller våta platser.

• Håll området väl upplyst.

• Använd inte verktyg nära brandfarliga vätskor eller gaser.

e) Förhindra elektriska stötar genom att undvika kontakt med jordade ytor som rör eller radiatorer.
f) Använd rätt verktyg. Tvinga inte små verktyg att göra jobbet som ett tungt verktyg. Använd endast verktyget för dess avsedda ändamål.
g) Använd endast en diamantskiva för skärning. Använd inte något annat skärverktyg.
h) Se till att strömbrytaren är i läget "OFF" innan du ansluter nätsladden.
i) Inspektera diamantskivan före användning. Kontrollera efter sprickor, trasiga delar eller böjar. Använd inte hjulet om några defekter upptäcks. Kör ett test för att bekräfta att det fungerar korrekt.
j) Underhåll verktygen noggrant. Håll dem skarpa och rena för optimal säkerhet och prestanda. Följ instruktionerna för smörjning och byte av tillbehör.
k) Använd en jordfelsbrytare eller en isoleringstransformator för att förhindra elektriska stötar.
I) Använd inte verktyget för att skära material som det inte är avsett för, eller för krökt skärning. Detta kan skada diamantskivan eller avsevärt förkorta dess livslängd.
m) Rengör inte plastdelar med lösningsmedel. Lösningsmedel som bensin, thinner eller oljor som innehåller klor kan skada och spricka plastdelar. Rengör med en mjuk trasa lätt fuktad med tvålvatten.
n) Personlig skyddsutrustning måste bäras:

- Använd ögonskydd. Skärning kan producera flis som kan skada dina ögon, så använd alltid ögonskydd.

- Bär andningsskydd. Skärning genererar damm, så bär andningsskydd för att skydda din näsa och mun.

- Använd hörselskydd. Maskinen är kraftfull och skärning kan generera buller. För att skydda dina öron och koncentration, använd hörselskydd.

- Använd handskar. Bär alltid handskar under drift. Utför ingen operation på fri hand.

- Håll händerna borta från bladet. Håll händerna borta från skärlinjen medan du skär. Bladet är vasst och kan orsaka allvarliga skador.

- Använd vattenkylning. Vattenkylning förbättrar skärprestandan och minskar damm och flisning avsevärt. Kom alltid ihåg att använda vatten när du skär.

o) Placera arbetsstycket på ett bärbart bord och vila det säkert mot rutschstället innan du skär.
p) Använd klämmor eller ett skruvstäd för att hålla fast arbetsstycket. Detta är säkrare än att använda händerna och frigör båda händerna för att använda verktygen.

Under drift

a) Slå på maskinen och vänta tills den när full hastighet innan du börjar skära.

b) Ta inte isär skydden när du skär för att säkerställa säkerhet och stabilitet.
c) Rör aldrig vid diamantskivan under drift.
d) Tvinga inte verktyget. Det kommer att fungera effektivt och säkert inom sina designade gränser.
e) Om diamantskivan stannar eller avger onormala ljud under drift, stäng omedelbart av strömbrytaren.
f) Koppla bort verktyget innan du servar eller byter tillbehör som knivar, bits eller fräsar.

Vid återanvändning

a) Inspektera för skador innan återanvändning. Kontrollera skydd och andra delar för att säkerställa att de fungerar korrekt. Leta efter felinställning, bindning, brott och alla tillständ som kan påverka prestandan. Skadade delar bör repareras eller bytas ut.
b) Använd verktyget på rätt ingångsnivå som anges på märkskylten. Drift över den specificerade ingången kan minska noggrannheten och orsaka överbelastning av motorn, vilket leder till minskad effektivitet.
c) Kontakta en auktoriserad serviceagent om verktyget inte fungerar.

3. Underhåll

1) Inspektera diamantskivan : En slö diamantskiva kan orsaka motorskador och minska effektiviteten. Byt ut hjulet omedelbart om du märker tecken på slitage eller nötning.
2) Inspektera monteringsskruvarna : Kontrollera regelbundet alla monteringsskruvar för att säkerställa att de är ordentligt åtdragna. Om några skruvar är lösa, dra åt dem omedelbart. Underlåtenhet att göra det kan leda till en allvarlig fara.
3) Underhåll av motorn : Motorlindningen är en avgörande del av verktyget. Inspektera den noggrant för att säkerställa att den inte är skadad eller utsatt för olja eller vatten. Rengör hela verktyget regelbundet för att bibehålla optimal prestanda.

4. Ansökan

• Lämplig för att skära olika typer av stenar och kakel som används i dekoration.
• Bladet kan lutas till valfri vinkel mellan 0° och 45°.
• Vinkellinjalen på bordet kan justeras till valfri vinkel mellan 0° och 90°.
• Under kapningen tillför pumpen vatten till bladet, vilket förlänger bladets livslängd och minskar damm.
• För att skära, placera materialet på bordet. Justera parallellstyrningen så att den är vinkelrät mot sågbladets skärspår, dra sedan åt skruven i änden. Säkra linjalen i lämplig position.
• Användaren kan byta ut komponenter, såsom bladet eller gummiröret, själv.

5. Monteringsritning

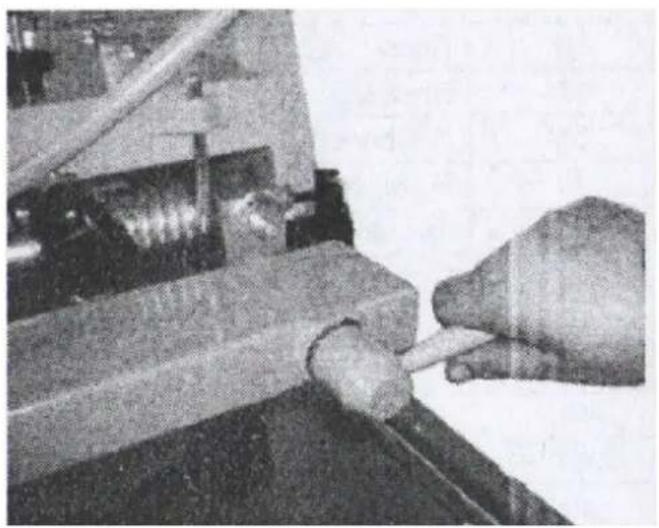

6. Exempel på att arbeta med enheten

Instruktioner för 45-graders skärning:

1) Lossa skruven (som visas i Bild 2).
2) Justera motorn till en maximal vinkel på 45 grader (se bild 3).
3) Dra åt skruven ordentligt innan du sätter på maskinen för att säkerställa säker drift.

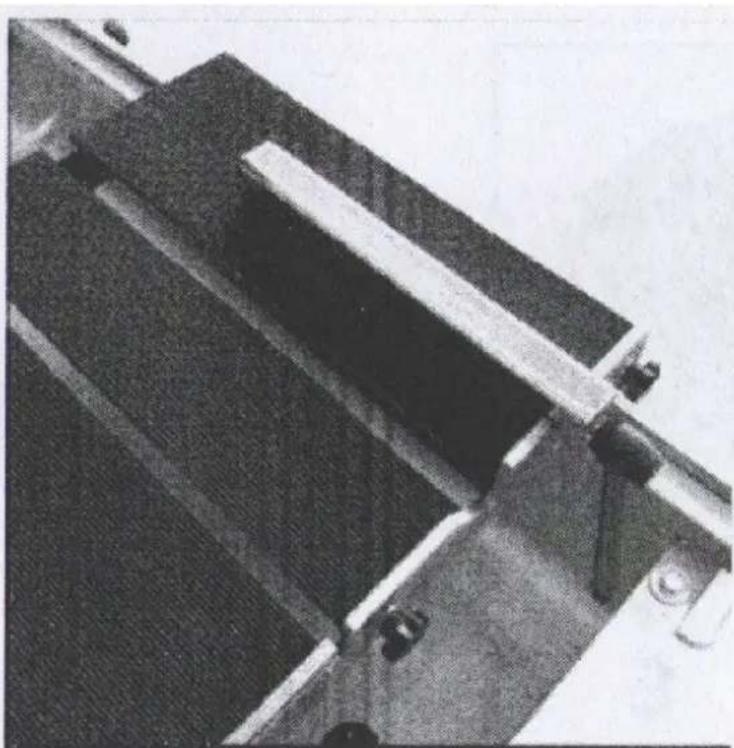

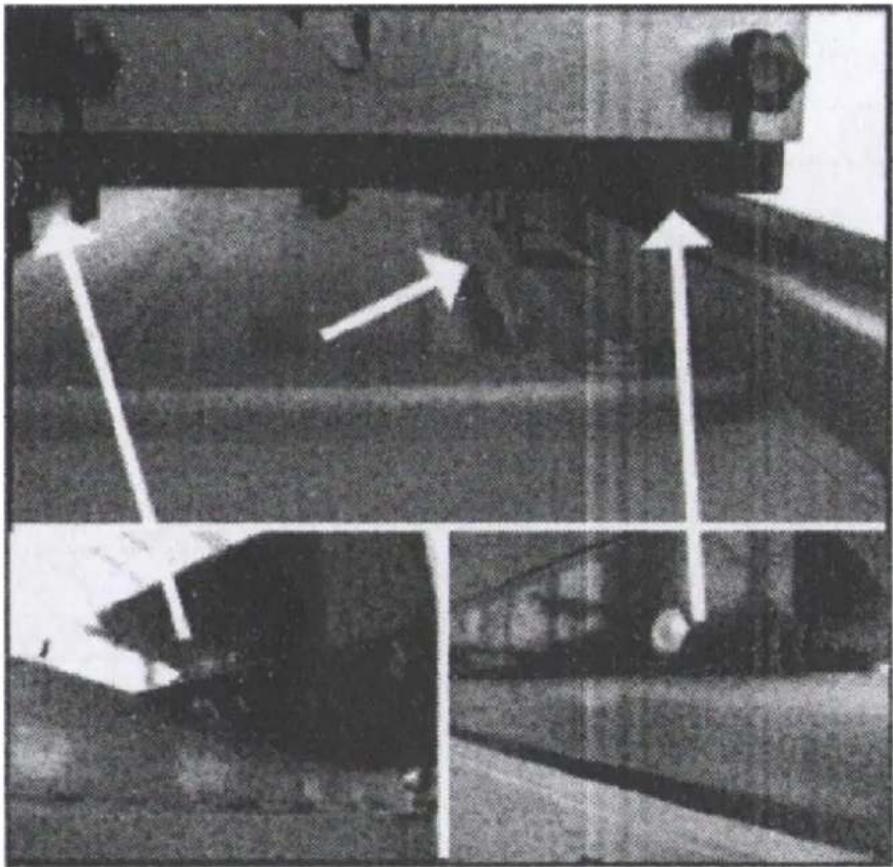

Justera arbetsbordet:

• Arbetsbordet har 4 placeringsblock som begränsar dess rörelseyta.
• Se till att arbetsbordet är korrekt installerat på maskinen för att undvika problem som tuffa rörelser eller till och med att bordet faller av när det används (bild 4).

1) Lossa ändskruven.
2) Justera platsfältet till önskad position.
3) Dra åt ändskruven och flytta arbetsbordet för att börja skära (bild 5).

Installation av vattenpump:

• Fäst vattenpumpen på angiven plats (bild 6).

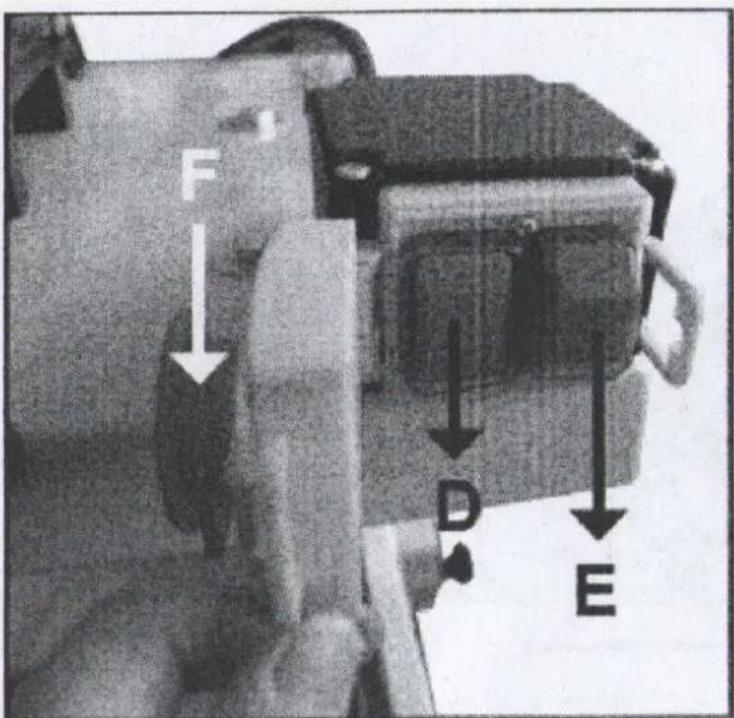

Switchinformation (korrigering behövs för bild 7):

Bild 6

• D (grön) : Slå PÅ.
• E (röd) : Slå AV .

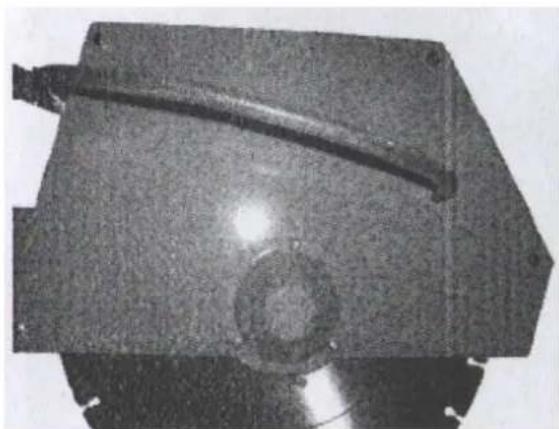

Byta skärskiva:

1) Stäng av maskinen och vänta tills skivan slutar röra sig.

2) Skruva loss de 4 skruvarna som visas i bild 8.

3) Använd den medföljande tillbehörsnyckeln för att lossa skruven genom att föra in en skruvmeisel genom det mittersta hålet (bild 9).

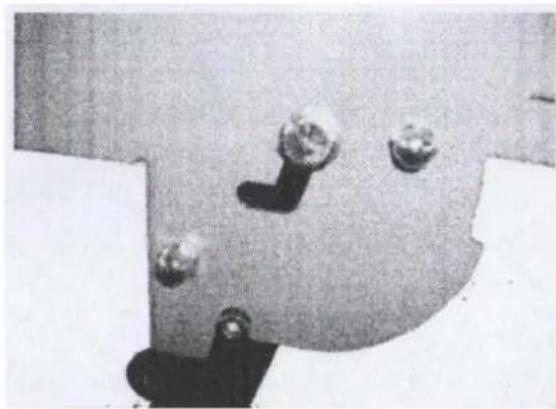

Fällning av stativet:

1) Fäll upp stativet enligt bild 10-2.

2) Den slutliga effekten bör se ut som bild 10-3 och 10-4.
