GEBRUIKSAANWIJZING SSAW-2500PRO MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepancies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

2. Veiligheidsinformatie

Ken uw elektrisch gereedschap. Lees voor uw veiligheid de volgende gebruiksaanwijzing door voordat u de zaag gebruikt.

Voordat u de machine aanzet

a) Lees de handleiding zorgvuldig door voordat u het apparaat inschakelt. Begrijp de toepassingen en beperkingen van het gereedschap om potentiële gevaren te voorkomen.
b) Dit is een elektrische snijmachine. Zorg ervoor dat kinderen en bezoekers op veilige afstand blijven voordat u met de werkzaamheden begint.
c) Houd de werkplek schoon. Rommelige plekken en banken kunnen verwondingen veroorzaken.
d) Denk aan de werkomgeving.

- Stel elektrisch gereedschap niet bloot aan regen.

• Gebruik ze niet op vochtige of natte plaatsen.
  • Zorg dat het gebied goed verlicht is.

- Gebruik geen gereedschap in de buurt van ontvlambare vloeistoffen of gassen.

e) Voorkom elektrische schokken door contact met geaarde oppervlakken, zoals leidingen of radiatoren, te vermijden.
f) Gebruik het juiste gereedschap. Gebruik geen klein gereedschap om het werk van zwaar gereedschap te doen. Gebruik het gereedschap alleen waarvoor het bedoeld is.
g) Gebruik voor het slijpen uitsluitend een diamantschijf. Gebruik geen ander snijgereedschap.
h) Zorg ervoor dat de schakelaar in de "UIT"-stand staat voordat u de stekker in het stopcontact steekt.
i) Controleer de diamantschijf vóór gebruik. Controleer op scheuren, gebroken onderdelen of buigingen. Gebruik het wiel niet als er gebreken worden geconstateerd. Voer een test uit om te controleren of het goed werkt.
j) Onderhoud gereedschap zorgvuldig. Houd ze scherp en schoon voor optimale veiligheid en prestaties. Volg de instructies voor het smeren en vervangen van accessoires.
k) Gebruik een aardlekschakelaar of een scheidingstransformator om elektrische schokken te voorkomen.
I) Gebruik het gereedschap niet voor het snijden van materialen waarvoor het niet is ontworpen, of voor het snijden van bochten. Dit kan de diamantschijf beschadigen of de levensduur ervan aanzienlijk verkorten.
m) Reinig kunststof onderdelen niet met oplosmiddelen. Oplosmiddelen zoals benzine, thinner en chloorhoudende oliën kunnen kunststof onderdelen beschadigen en doen barsten. Reinig met een zachte doek die licht is bevochtigd met zeepsop.
n) Persoonlijke beschermingsmiddelen moeten worden gedragen:

- Draag een oogbescherming. Bij het snijden kunnen er splinters ontstaan die uw ogen kunnen beschadigen. Draag daarom altijd een oogbescherming.

- Draag een mondkapje. Bij het snijden komt stof vrij. Draag daarom een mond- en neusmasker om uw neus en mond te beschermen.

- Gebruik gehoorbescherming. De machine is krachtig en het snijden kan geluid veroorzaken. Draag gehoorbescherming om uw oren en concentratievermogen te beschermen.

- Draag handschoenen. Draag altijd handschoenen tijdens het gebruik. Voer geen enkele handeling uit met de hand.

- Houd uw handen uit de buurt van het mes. Houd uw handen tijdens het snijden uit de buurt van de snijlijn. Het mes is scherp en kan ernstig letsel veroorzaken.

- Gebruik waterkoeling. Waterkoeling verbetert de snijprestaties en zorgt voor een aanzienlijke vermindering van stof en splinters. Vergeet niet om altijd water te gebruiken tijdens het snijden.

o) Plaats het werkstuk op een draagbare tafel en laat het stevig rusten tegen de glijrail voordat u gaat zagen.
p) Gebruik klemmen of een bankschroef om het werkstuk vast te zetten. Dit is veiliger dan het gebruik van uw handen en u heeft beide handen vrij om het gereedschap te bedienen.

Tijdens de werking

a) Schakel de machine in en wacht tot deze op volle snelheid is voordat u met het zagen begint.
b) Tijdens het snijden de beschermkappen niet demonteren om veiligheid en stabiliteit te garanderen.
c) Raak het diamantwiel nooit aan tijdens de werking.
d) Forceer het gereedschap niet. Het zal efficiënt en veilig werken binnen de ontworpen grenzen.
e) Als de diamantschijf tijdens het gebruik stopt of vreemde geluiden maakt, moet u de schakelaar onmiddellijk uitzetten.
f) Koppel het gereedschap los voordat u onderhoud uitvoert aan of accessoires zoals messen, bits of snijmessen vervangt.

Tijdens hergebruik

a) Controleer op schade voordat u het opnieuw gebruikt. Controleer de afschermingen en andere onderdelen om er zeker van te zijn dat ze goed werken. Let op verkeerde uitlijning, bindingen, breuken en andere omstandigheden die de prestaties kunnen beïnvloeden. Beschadigde onderdelen dienen gerepareerd of vervangen te worden.
b) Gebruik het gereedschap op het juiste invoerniveau zoals aangegeven op het typeplaatje. Werken boven de gespecificeerde invoer kan de nauwkeurigheid verminderen en overbelasting van de motor veroorzaken, wat leidt tot een lagere efficiëntie.
c) Raadpleeg een geautoriseerde serviceagent als het gereedschap niet goed functioneert.

3. Onderhoud

1) Inspectie van de diamantschijf : Een botte diamantschijf kan schade aan de motor veroorzaken en de efficiëntie verminderen. Vervang het wiel onmiddellijk als u tekenen van slijtage of schuring opmerkt.
2) Controleer de bevestigingsschroeven : Controleer regelmatig of alle bevestigingsschroeven goed vastzitten. Als er schroeven loszitten, draai deze dan onmiddellijk weer vast. Als u dit niet doet, kan dit ernstige gevaren opleveren.
3) Onderhoud van de motor : De motorwikkeling is een cruciaal onderdeel van het gereedschap. Controleer het zorgvuldig om er zeker van te zijn dat het niet beschadigd is of is blootgesteld aan olie of water. Maak het gehele gereedschap regelmatig schoon om optimale prestaties te behouden.

4. Sollicitatie

- Geschikt voor het snijden van diverse soorten stenen en tegels voor decoratieve doeleinden.

• Het blad kan in elke hoek tussen 0° en 45° kantelen.
• De hoekliniaal op de tafel kan worden versteld in elke hoek tussen 0° en 90°.
• Tijdens het zagen zorgt de pomp voor de aanvoer van water naar het zaagblad, waardoor het zaagblad langer meegaat en er minder stof ontstaat.
• Om te snijden, legt u het materiaal op tafel. Stel de parallelgeleider zo af dat deze loodrecht op de zaagsnede van het zaagblad staat en draai vervolgens de schroef aan het uiteinde vast. Bevestig de liniaal op de juiste plaats.
• De gebruiker kan zelf onderdelen vervangen, zoals het mes of de rubberen slang.

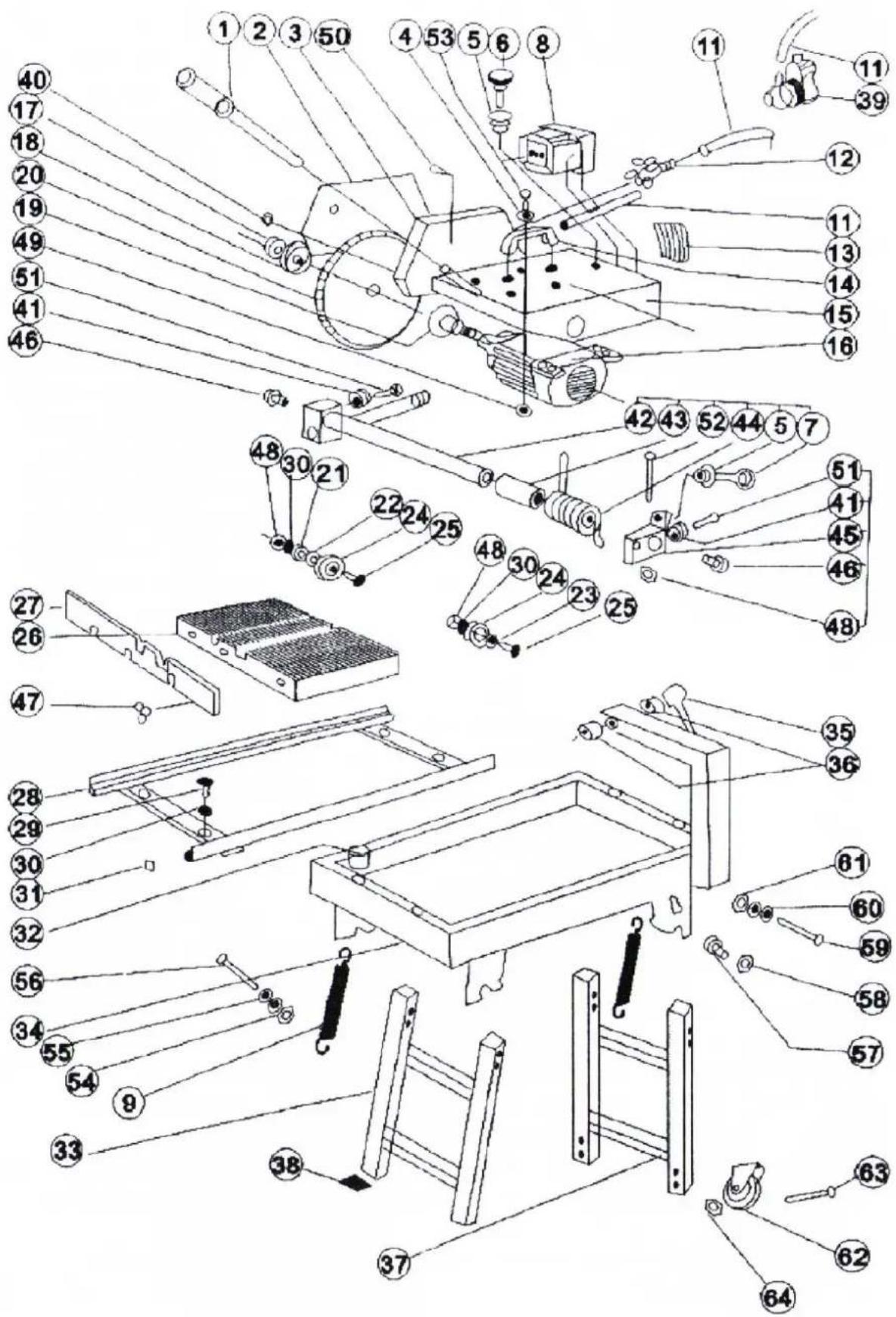

5. Montagetekening

Artikelnummer	Beschrijving	aantal	Artikelnummer	Beschrijving	aantal
1	Handhendel	1	33	Voorste been	1
2	Bovenste spatbord	1	34	Goot	4
3	Spatbord naar beneden	1 35	Vergrendelingshendel 1
4	28 mm ring	4	36	Struik	1
5	Moer M8	2	37	Achterste been	1
6	Bout M8x100	1	38	Rubberen kussen B	4
7	Bout M8x60	1	39	Waterpomp	4
8	Schakelaar	1	40	Moer M6	1
9	Fjeder	2	41	Afbuigende moer	4
10	Elektrische draad	1	42	Draaiende as	2
11	Buis	1	43	Lente struik	1
12	Drukleiding	1	44	Fjeder	1
13	Waterstootkussen	1	45	Draaiend blok	1
14	Handgreep	1	46	Bout M12x25	1
15	Motorbeugel	1	47	Vlinderbloemige pijlstaart	2
16	Motor 2 kW	1	48	Moer M8	3
17	Moer (links) M20	1	49	Borgmoer	4
18 Buitenflens 1 50				Gesoldeerde verbinding	4
19 Binnenflens 1 51				Binnenzeskantbout M8x25	2
20 Blad 0 4001 1 52				Binnenzeskantbout M8x50	1
21	Handelswijze	4	53	Bout M8x45	1
22	Dikke ring	4	54	Borgmoer M8	4
23	Dunne ring	4	55	8 mm ring	4
24	Loopwiel	4	56	Bout M8x50	4
25	Afbuigende bout	4	57	Bout M8x12	4
26	Tafel	1	58	Moer M8	4
27	Tafelzijde	1	59	Bout M10x60	4
28	Geleider van tafel	1	60	10 mm ring	8
29	Bout M8x25	4	61	Borgmoer M10	4
30	Vlakke sluitring 8 mm	4	62	Hjul	2
31	Rubberen kussen A	4	63	Bout M6x50	4
32	Stop	1	64	Moer M6	4

6. Voorbeeld van werken met het apparaat

Instructies voor het snijden in een hoek van 45 graden:

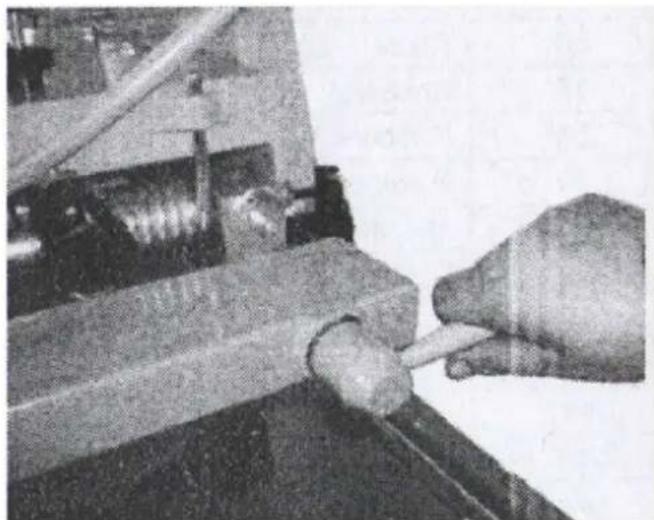

1) Draai de schroef los (zoals weergegeven in Afbeelding 2).

2) Stel de motor in op een maximale hoek van 45 graden (zie afbeelding 3).

3) Draai de schroef goed vast voordat u de machine inschakelt, om een veilige werking te garanderen.

Afbeelding 2 Afbeelding 3

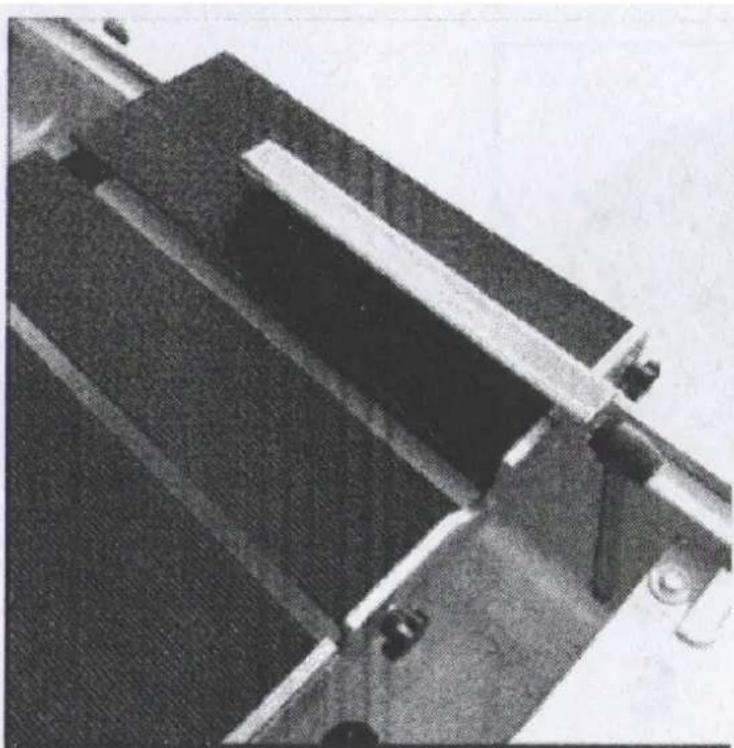

Werktafel afstellen:

- De werktafel is voorzien van 4 positioneringsblokken die het bewegingsgebied beperken.

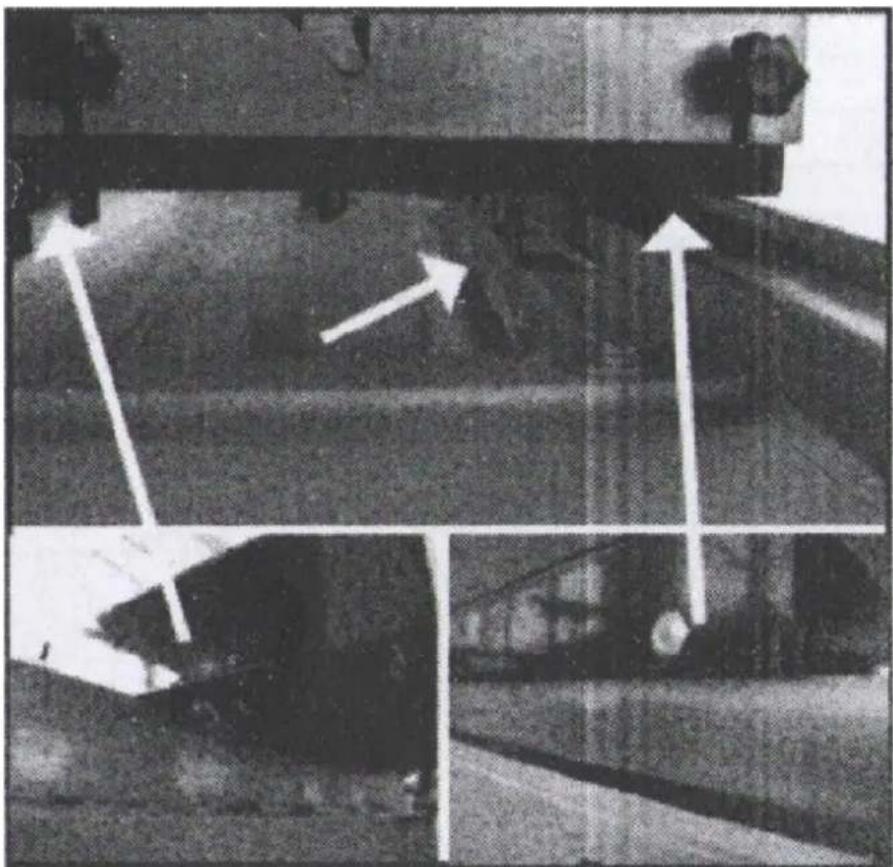

- Zorg ervoor dat de werktafel goed op de machine is geïnstalleerd om problemen zoals harde bewegingen of zelfs het vallen van de tafel tijdens gebruik te voorkomen ( Afbeelding 4 ).

1) Draai de eindschroef los.
2) Pas de locatiebalk aan naar de gewenste positie.
3) Draai de eindschroef vast en verplaats de werktafel om te beginnen met zagen ( Afbeelding 5 ).

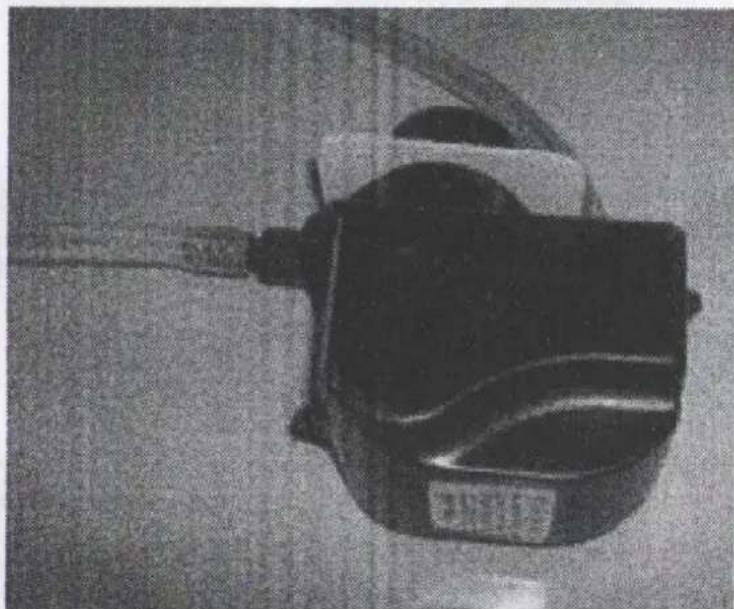

- Bevestig de waterpomp op de aangegeven locatie (Afbeelding 6).

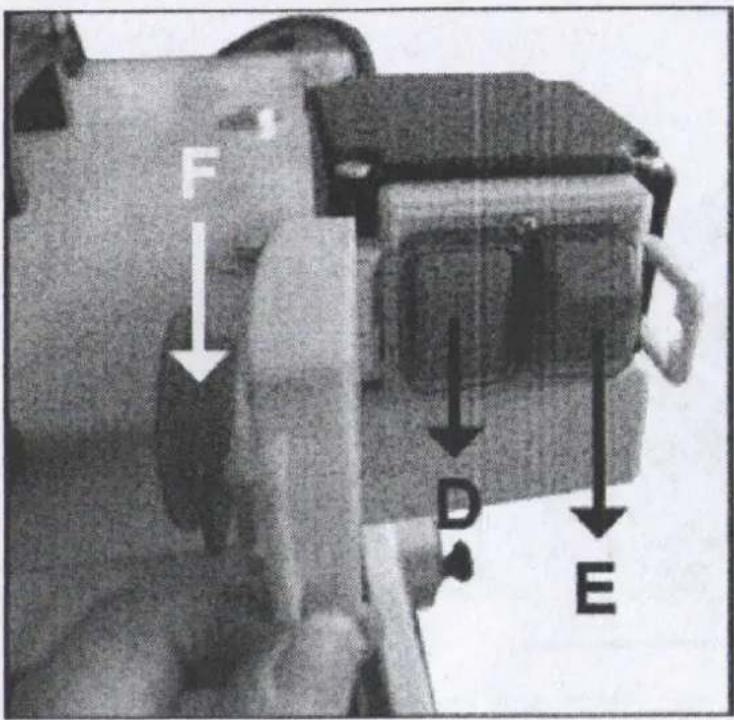

Schakelinformatie (correctie nodig voor afbeelding 7):

F D E

Afbeelding 6

• D (Groen) : Schakel AAN .
• E (Rood) : Schakel UIT.

Het vervangen van de snijschijf:

1) Schakel het apparaat uit en wacht tot de schijf niet meer beweegt.
2) Draai de 4 schroeven los zoals aangegeven in Afbeelding 8.

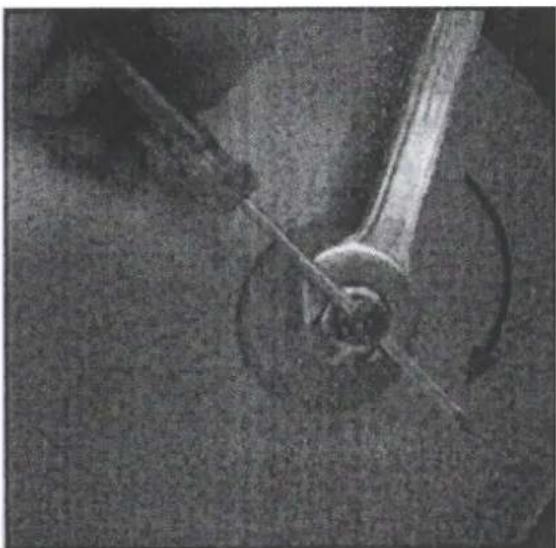

3) Gebruik de meegeleverde sleutel om de schroef los te draaien door een schroevendraaier door het middelste gat te steken ( Afbeelding 9 ).

Afbeelding 8 Afbeelding 9

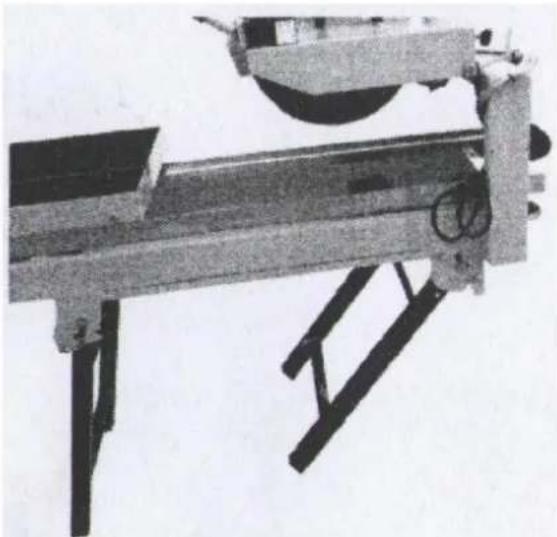

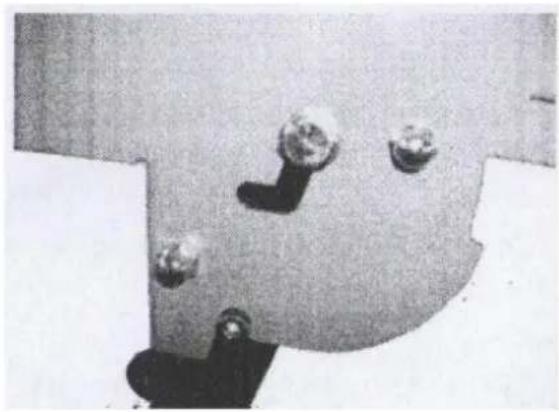

De standaard opvouwen:

1) Vouw de standaard op zoals afgebeeld in Afbeelding 10-2.
2) Het uiteindelijke effect zou eruit moeten zien zoals in Afbeelding 10-3 en 10-4.

Afbeelding 10-1 Afbeelding 10-2

Afbeelding 10-3 Afbeelding 10-4
