BRUKSANVISNING SSAW-2500PRO MSW

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

1. Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Steinsag
Modell	MSW-SSAW-2500PRO
Nominell spenning [V~] / frekvens [Hz]	230 / 50
Nominell effekt [W]	2500
Ingen belastningshastighet [rpm]	2800
Bladvippeområde [°]	0 - 45
Skjæredybde [mm]	90 (ved 90°) / 65 (ved 45°)
Beskyttelsesklasse	1
IP karakter	IP 54
Vannpumpe	50 W, maks. 800 l/t, IP28
Bladdiameter [mm]	∅350
Bladboringsdiameter [mm]	25.4
Duty Cycle	S6 40 %
Kapasitet på vanntank [l]	37.8
Vibrasjonsutslippsverdi [m/s2]	3.4
Lydtrykknivå [dB]	72
Lydstyrke [dB]	85
Bordmål [cm]	53 x 43
Dimensjoner (bredde x dybde x høyde) [cm].	120 x 53 x 120
Vekt [kg]	73

2. Sikkerhetsinformasjon

Kjenn elektroverktøyene dine. For din sikkerhet, les følgende bruksanvisning før du bruker sagen.

b) Dette er en elektrisk skjæremaskin. Sørg for at barn og besøkende holdes på trygg avstand før bruk.
c) Hold arbeidsområdet rent. Rotete områder og benker kan forårsake skader.
d) Vurder arbeidsmiljøet.

• Ikke utsett elektroverktøy for regn.
• Unngå å bruke dem på fuktige eller våte steder.

• Hold området godt opplyst.
- Ikke bruk verktøy i nærheten av brennbare væsker eller gasser.

e) Unngå elektrisk støt ved å unngå kontakt med jordede overflater som rør eller radiatorer.
f) Bruk riktig verktøy. Ikke tving små verktøy til å gjøre jobben som et kraftig verktøy. Bruk kun verktøyet til det tiltenkte formålet.
g) Bruk kun en diamantskive til å kutte. Ikke bruk andre skjæreverktøy.
h) Sørg for at bryteren er i "OFF"-posisjon før du kobler til strømledningen.
i) Inspiser diamantskiven før bruk. Se etter sprekker, ødelagte deler eller bøyninger. Ikke bruk hjulet hvis det oppdages feil. Kjør en test for å bekrefte at den fungerer som den skal.
j) Vedlikehold verktøy nøye. Hold dem skarpe og rene for optimal sikkerhet og ytelse. Følg instruksjonene for smøring og bytte av tilbehør.
k) Bruk en jordfeilbryter eller en skilletransformator for å unngå elektrisk støt.
I) Ikke bruk verktøyet til å kutte materialer det ikke er laget for, eller til buet kutting. Dette kan skade diamantskiven eller forkorte levetiden betydelig.
m) Ikke rengjør plastdeler med løsemidler. Løsemidler som bensin, tynner eller oljer som inneholder klor kan skade og sprekke plastdeler. Rengjør med en myk klut lett fuktet med såpevann.
n) Personlig verneutstyr skal brukes:

- Bruk øyevern. Kutting kan produsere flis som kan skade øynene dine, så bruk alltid øyebeskyttelse.

- Bruk åndedrettsvern. Kutting genererer støv, så bruk åndedrettsvern for å beskytte nesen og munnen.

- Bruk hørselsvern. Maskinen er kraftig og kutting kan generere støy. For å beskytte ørene og konsentrasjonen, bruk hørselsvern.

- Bruk hansker. Bruk alltid hansker under drift. Ikke utfør noen operasjon på frihånd.

- Hold hendene unna bladet. Mens du skjærer, hold hendene unna skjærelinjen. Bladet er skarpt og kan forårsake alvorlig skade.

- Bruk vannkjøling. Vannkjøling forbedrer kutteytelsen og reduserer støv og flising betraktelig. Husk alltid å bruke vann mens du skjærer.

o) Plasser arbeidsstykket på et bærbart bord og la det hvile godt mot glidestativet før du skjærer.
p) Bruk klemmer eller en skrustikke for å holde arbeidsstykket. Dette er tryggere enn å bruke hendene og frigjør begge hendene til å betjene verktøyene.

Under drift

c) Berør aldri diamantskiven under drift.
d) Ikke tving verktøyet. Den vil fungere effektivt og trygt innenfor de utformede grensene.
e) Hvis diamantskiven stopper eller lager unormale lyder under drift, slå av bryteren umiddelbart.
f) Koble fra verktøyet før du utfører service eller skifter tilbehør som kniver, bits eller kuttere.

Ved gjenbruk

a) Inspiser for skade før gjenbruk. Sjekk verner og andre deler for å sikre at de fungerer som de skal. Se etter feiljustering, binding, brudd og eventuelle forhold som kan påvirke ytelsen. Skadede deler bør repareres eller erstattes.
b) Bruk verktøyet på riktig inngangsnivå som spesifisert på typeskiltet. Drift over spesifisert inngang kan redusere nøyaktigheten og forårsake overbelastning av motoren, noe som fører til redusert effektivitet.
c) Rådfør deg med en autorisert serviceagent hvis verktøyet ikke fungerer.

3. Vedlikehold

1) Inspeksjon av diamantskiven : En matt diamantskive kan forårsake motorskade og redusere effektiviteten. Skift hjulet umiddelbart hvis du merker tegn på slitasje eller slitasje.
2) Inspeksjon av monteringsskruene : Kontroller regelmessig alle monteringsskruene for å sikre at de er ordentlig strammet. Hvis noen skruer er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan resultere i en alvorlig fare.
3) Vedlikeholde motoren : Motorviklingen er en avgjørende del av verktøyet. Inspiser den nøye for å sikre at den ikke er skadet eller utsatt for olje eller vann. Rengjør hele verktøyet regelmessig for å opprettholde optimal ytelse.

4. Søknad

• Egnet for å kutte ulike typer steiner og fliser som brukes i dekorasjon.
• Bladet kan vippe til alle vinkler mellom 0° og 45°.
• Vinkellinjalen på bordet kan justeres til enhver vinkel mellom 0° og 90°.
• Under kutting tilfører pumpen vann til bladet, noe som forlenger bladets levetid og reduserer støv.
• For å kutte, plasser materialet på bordet. Juster parallellføringen slik at den er vinkelrett på sagbladets skjærespor, stram deretter til skruen på enden. Fest linjalen i riktig posisjon.

• Brukeren kan erstatte komponenter, som bladet eller gummirøret, av seg selv.

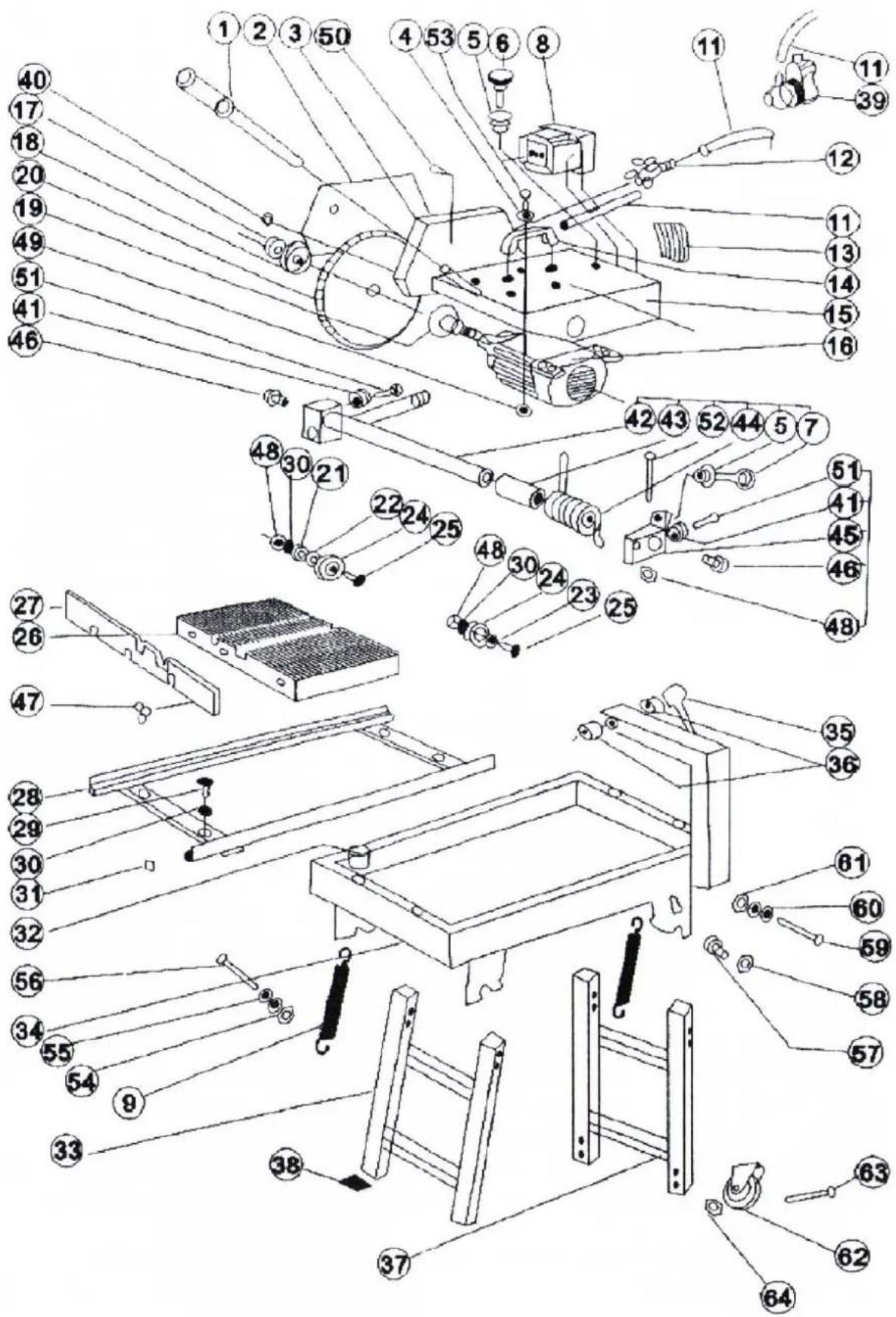

• Monteringstegning


6. Eksempel på arbeid med enheten

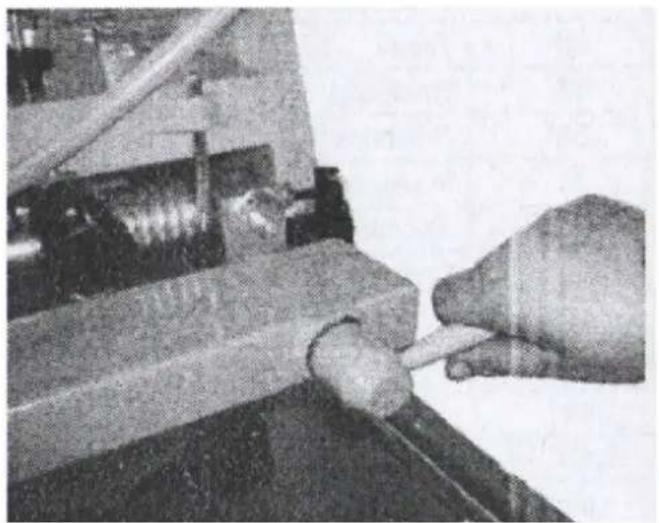

Instruksjoner for 45-graders skjæring:

1) Løsne skruen (som vist i Bilde 2).
2) Juster motoren til en maksimal vinkel på 45 grader (se bilde 3).
3) Stram skruen godt til før du slår på maskinen for å sikre sikker drift.

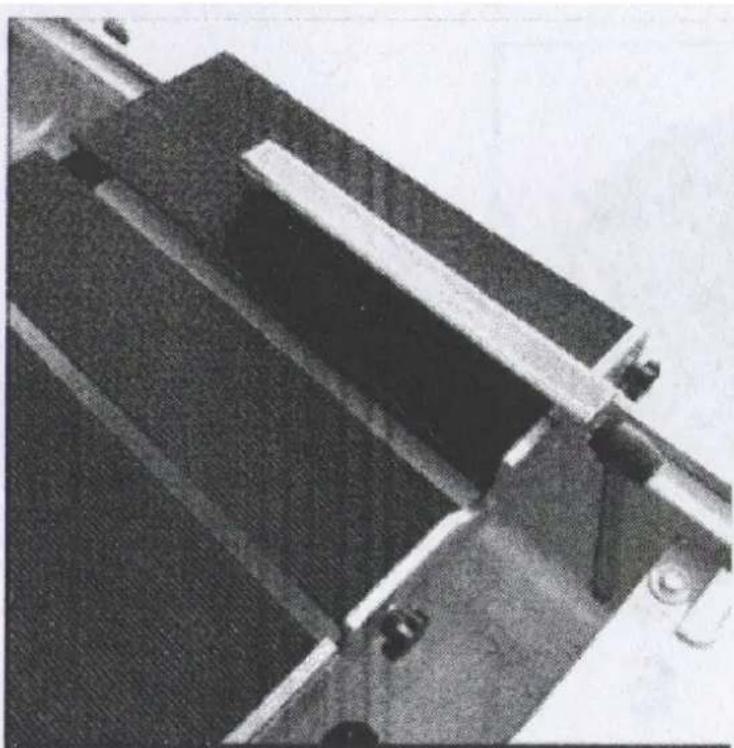

Justering av arbeidsbordet:

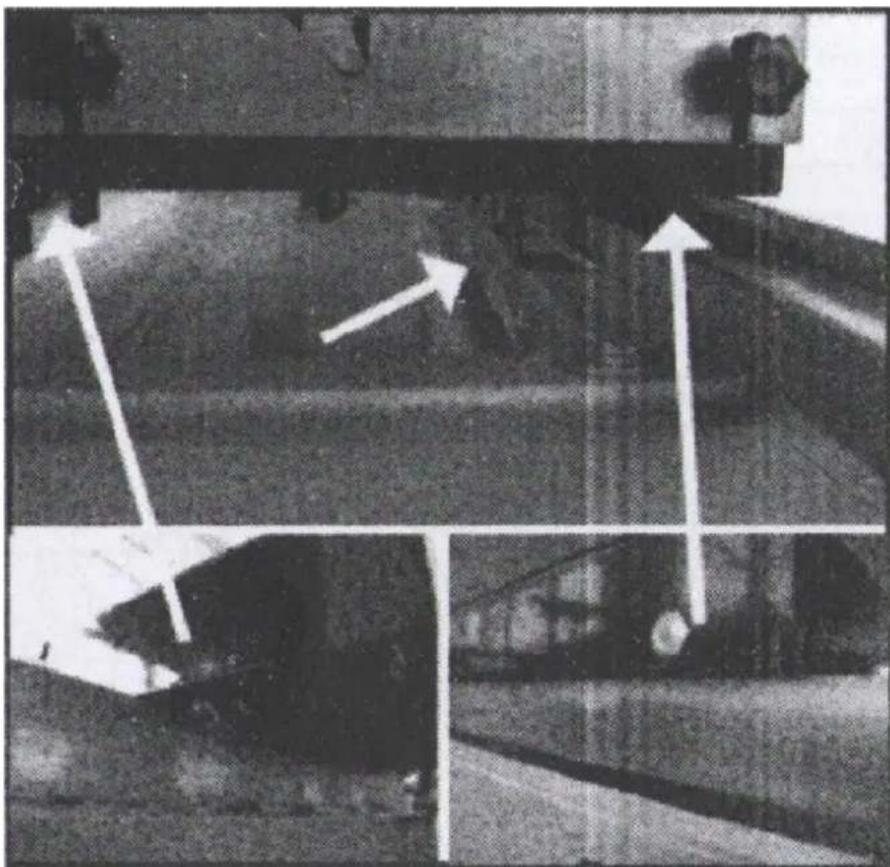

• Arbeidsbordet har 4 plasseringsblokker som begrenser bevegelsesområdet.
• Sørg for at arbeidsbordet er riktig installert på maskinen for å unngå problemer som tøffe bevegelser eller til og med at bordet faller av mens det er i bruk ( bilde 4 ).

1) Løsne endeskruen.
2) Juster plasseringslinjen til ønsket posisjon.
3) Stram endeskruen og flytt arbeidsbordet for å begynne å kutte ( bilde 5 ).

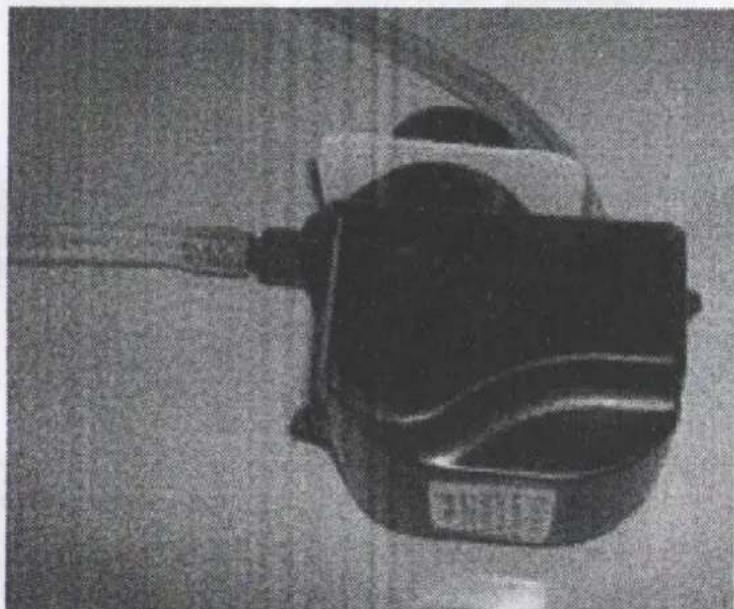

Installasjon av vannpumpe:

- Fest vannpumpen på det angitte stedet (bilde 6).

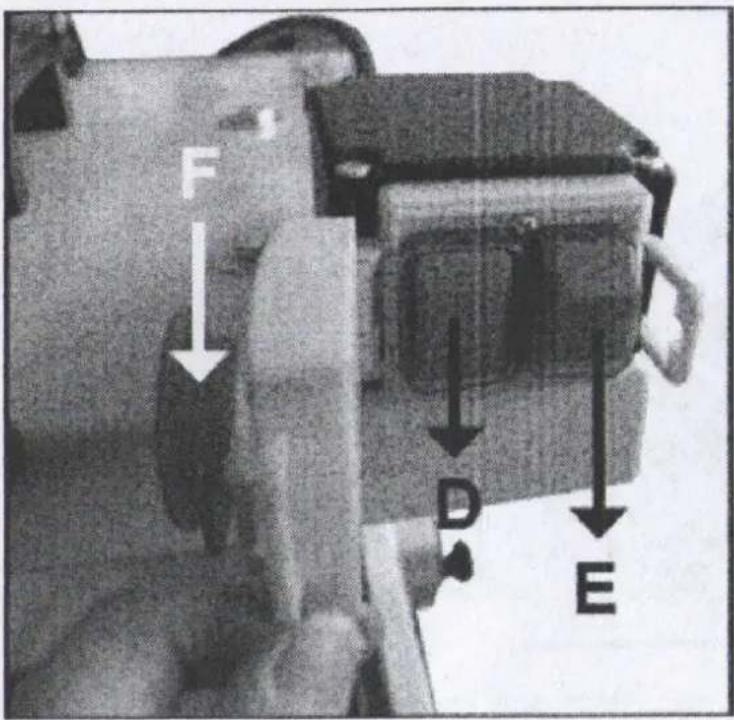

Bryterinformasjon (Korreksjon nødvendig for bilde 7):

F D E

Bilde 6

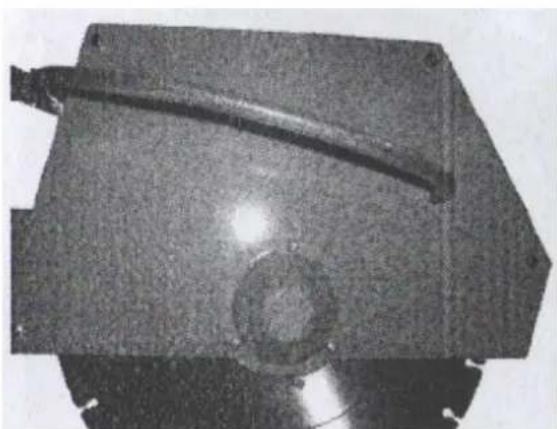

1) Slå av maskinen og vent til platen slutter å bevege seg.
2) Skru løs de 4 skruene som vist på bilde 8.
3) Bruk den medfølgende tilbehørsnøkkelen til å løsne skruen ved å stikke en skrutrekker gjennom det midterste hullet ( bilde 9 ).

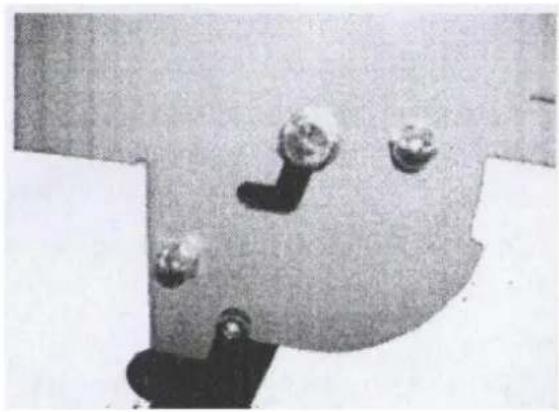

Folding av stativet:

1) Brett opp stativet som vist i bilde 10-2.
2) Den endelige effekten skal se ut som bilde 10-3 og 10-4.
