BRUGSANVISNING SSAW-2500PRO MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

1. Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Sten sav
Model	MSW-SSAW-2500PRO
Nominel spænding [V~] / frekvens [Hz]	230 / 50
Nominel effekt[W]	2500
Hastighed uden belastning [rpm]	2800
Bladets hældningsområde [°]	0 - 45
Skæredybde [mm]	90 (ved 90°) / 65 (ved 45°)
Beskyttelsesklasse	1
IP-klasse	IP 54
Vandpumpe	50 W, maks. 800 l/t, IP28
Klingediameter [mm]	∅350
Bladets boringsdiameter [mm]	25,4
Arbejdscyklus	S6 40%
Vandtank kapacitet [l]	37,8
Værdi for vibrationsemission [m/s2]	3,4
Lydtryksniveau [dB]	72
Lydeffekt [dB]	85
Bordets dimensioner [cm]	53 x 43
Mål (bredde x dybde x højde) [cm]	120 x 53 x 120
Vægt [kg]	73

2. Oplysninger om sikkerhed

Kend dit elværktøj. For din egen sikkerheds skyld skal du læse følgende brugsanvisning, før du bruger saven.

Før du tænder for maskinen

a)

Læs manualen omhyggeligt, før du tænder for maskinen. Forstå værktøjets elsesmuligheder og begrænsninger for at undgå potentielle farer.

b) Dette er en elektrisk skæremaskine. Sørg for, at børn og besøgende holdes på sikker afstand inden brug.
c) Hold arbejdsområdet rent. Rodede områder og bænke kan forårsage skader.
d) Overvej arbejdsmiljøet.

• Udsæt ikke elværktøj for regn.
- Undgå at bruge dem på fugtige eller våde steder.
- Hold området godt oplyst.

- Brug ikke værktøj i nærheden af brændbare væsker eller gasser.

e) Undgå elektrisk stød ved at undgå kontakt med jordede overflader som f.eks. rør eller radiatorer.
f) Brug det rigtige værktøj. Tving ikke små værktøjer til at udføre et tungt værktøjs arbejde. Brug kun værktøjet til det formål, det er beregnet til.
g) Brug kun en diamantskive til skæring. Brug ikke andet skæreværktøj.
h) Sørg for, at kontakten er i positionen "OFF", før du sætter strømledningen i.
i) Efterse diamantskiven før brug. Tjek for revner, ødelagte dele eller bøjninger. Brug ikke hjulet, hvis der konstateres fejl. Kør en test for at bekræfte, at det fungerer korrekt.
j) Vedligehold værktøjet omhyggeligt. Hold dem skarpe og rene for at opnå optimal sikkerhed og ydeevne. Følg anvisningerne for smøring og udskiftning af tilbehør.
k) Brug en fejlstrømsafbryder eller en isolationstransformator for at undgå elektrisk stød.
I) Brug ikke værktøjet til at skære i materialer, det ikke er beregnet til, eller til buet skæring. Det kan beskadige diamantskiven eller forkorte dens levetid betydeligt.
m) Rengør ikke plastdele med opløsningsmidler. Opløsningsmidler som benzin, fortynder eller klorholdige olier kan beskadige og knække plastdele. Rengør med en blød klud, der er let fugtet med sæbevand.
n) Der skal bæres personlige værnemidler:

- Brug øjenbeskyttelse. Skæring kan give spåner, der kan skade dine øjne, så brug altid øjenbeskyttelse.

- Brug åndedrætsværn. Skæring genererer støv, så brug åndedrætsværn for at beskytte næse og mund.

- Brug høreværn. Maskinen er kraftig, og skæringen kan give anledning til støj. Brug høreværn for at beskytte dine ører og din koncentration.

- Brug handsker. Brug altid handsker under arbejdet. Udfør ikke nogen operationer i frihånd.

- Hold hænderne væk fra klingen. Hold hænderne væk fra skærelinjen, mens du skærer. Klingen er skarp og kan forårsage alvorlige skader.

- Brug vandkøling. Vandkøling forbedrer skæreydelsen og reducerer i høj grad støv og spåner. Husk altid at bruge vand, när du skærer.

o) Læg arbejdsemnet på et bærbart bord, og lad det hvile sikkert mod glidestativet, før du skærer.
p) Brug klemmer eller en skruestik til at holde emnet. Det er mere sikkert end at bruge hænderne og frigør begge hænder til at betjene værktøjet.

Under drift

a) Tænd for maskinen, og vent på, at den når fuld hastighed, før du begynder at klippe.
b) Skærmene må ikke afmonteres under skæring for at sikre sikkerhed og stabilitet.

c) Rør aldrig ved diamantskiven under arbejdet.
d) Tving ikke værktøjet. Den vil arbejde effektivt og sikkert inden for de grænser, den er designet til.
e) Hvis diamanthjulet stopper eller laver unormale lyde under arbejdet, skal du straks slukke for kontakten.
f) Afbryd værktøjet før service eller udskiftning af tilbehør som knive, bits eller skærere.

Under genbrug

a) Undersøg for skader før genbrug. Tjek afskærmninger og andre dele for at sikre, at de fungerer korrekt. Se efter fejltilpasning, binding, brud og andre forhold, der kan påvirke ydeevnen. Beskadigede dele skal repareres eller udskiftes.
b) Brug værktøjet ved det korrekte indgangsniveau som angivet på typeskiltet. Drift over det specificerede input kan reducere nøjagtigheden og forårsage overbelastning af motoren, hvilket fører til reduceret effektivitet.
c) Kontakt et autoriseret serviceværksted, hvis værktøjet ikke fungerer korrekt.

3. VEDLIGEHOLDELSE

1) Eftersyn af diamantskive: En sløv diamantskive kan forårsage motorskader og reducere effektiviteten. Udskift straks hjulet, hvis du opdager tegn på slitage.
2) Inspektion af monteringsskruerne: Kontrollér regelmæssigt alle monteringsskruer for at sikre, at de er spændt ordentligt. Hvis nogen skruer er løse, skal de straks strammes igen. Hvis du ikke gør det, kan det medføre alvorlig fare.
3) Vedligeholdelse af motoren: Motorviklingen er en vigtig del af værktøjet. Undersøg den omhyggeligt for at sikre, at den ikke er beskadiget eller udsat for olie eller vand. Rengør hele værktøjet regelmæssigt for at opretholde optimal ydeevne.

4. Anvendelse

• Velegnet til skæring af forskellige typer sten og fliser, der bruges til dekoration.
• Bladet kan vippes til en hvilken som helst vinkel mellem 0° og 45°.
• Vinkellinealen på bordet kan justeres til en hvilken som helst vinkel mellem 0° og 90°.
• Under skæringen forsyner pumpen klingen med vand, hvilket forlænger klingens levetid og reducerer støv.
• Læg materialet på bordet for at skære. Juster parallelføringen, så den er vinkelret på savklingens skærespor, og stram derefter skruen for enden. Fastgør linealen i den rigtige position.
• Brugeren kan selv udskifte komponenter som f.eks. bladet eller gummislangen.

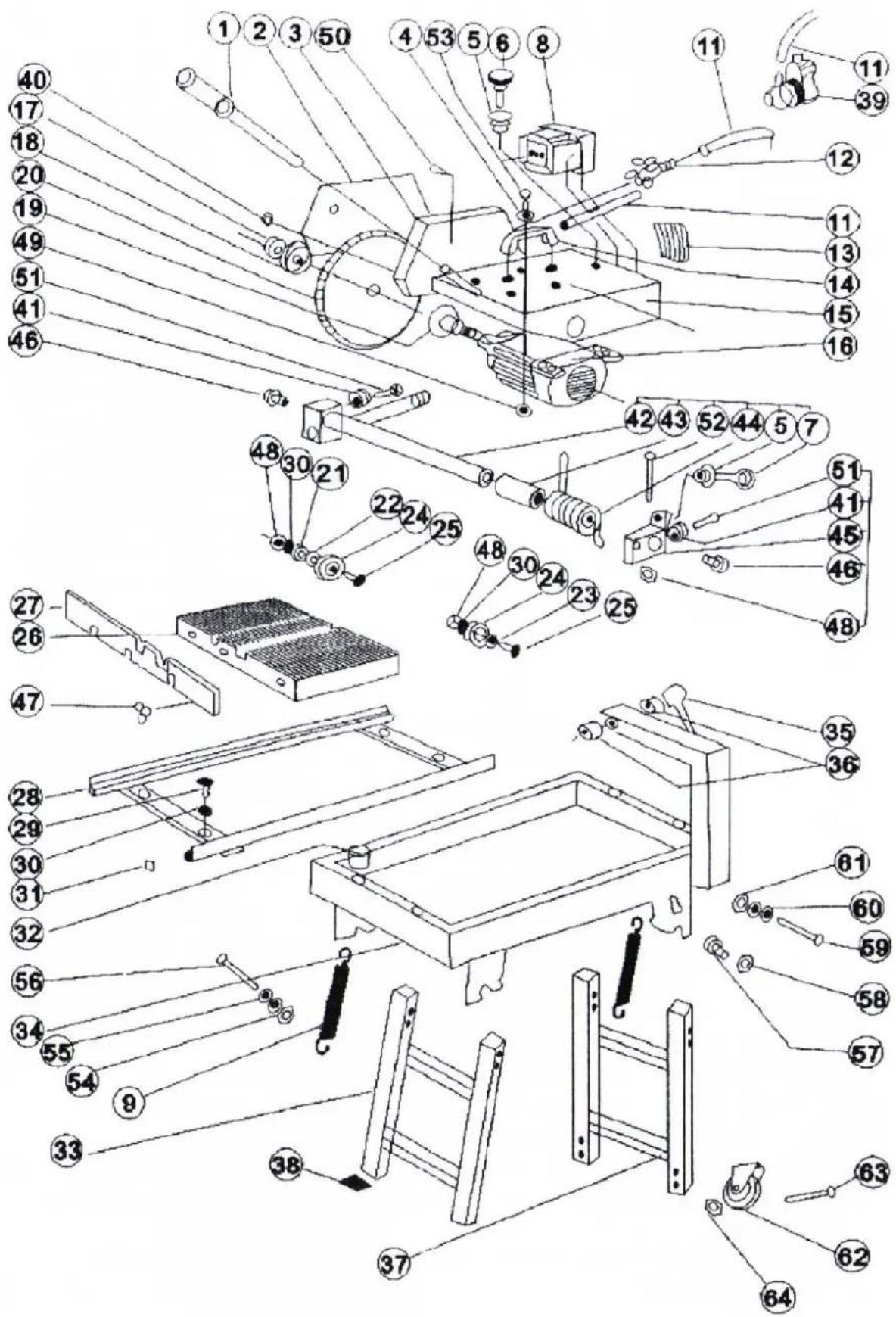

5. Samlingstegning:

6. Eksempel på arbejde med enheden

Instruktion til 45-graders skæring:

1) Løsn skruen (som vist på billede 2).
2) Juster motoren til en maksimal vinkel på 45 grader (se billede 3).
3) Spænd skruen godt fast, før du tænder for maskinen, for at sikre en sikker drift.

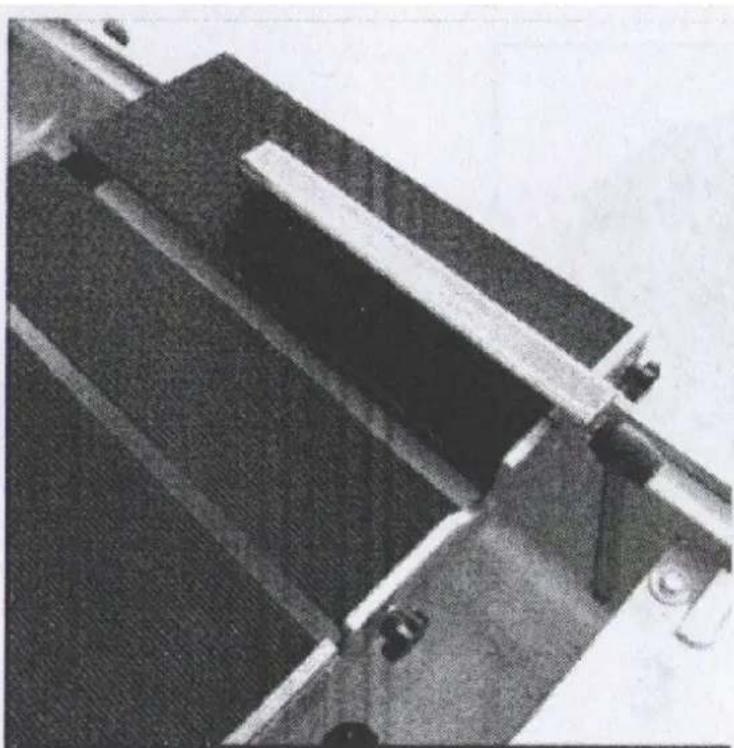

Justering af arbejdsbordet:

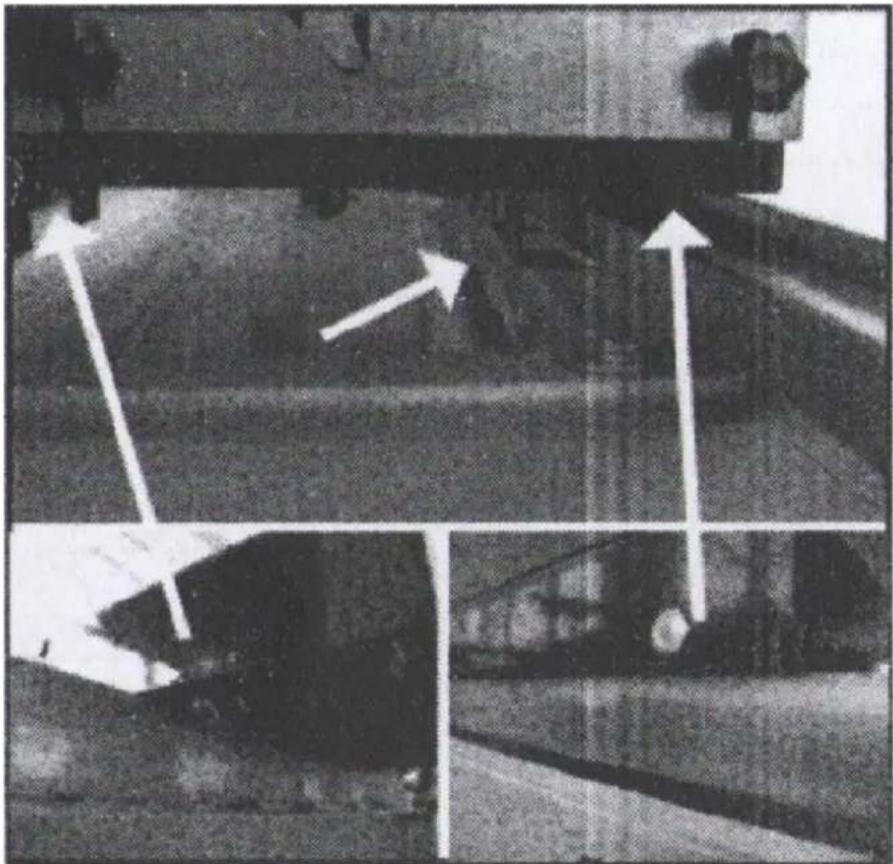

• Arbejdsbordet har 4 placeringsblokke, der begrænser dets bevægelsesområde.
• Sørg for, at arbejdsbordet er korrekt monteret på maskinen for at undgå problemer som hård bevægelse eller endda, at bordet falder af under brug(billede 4).

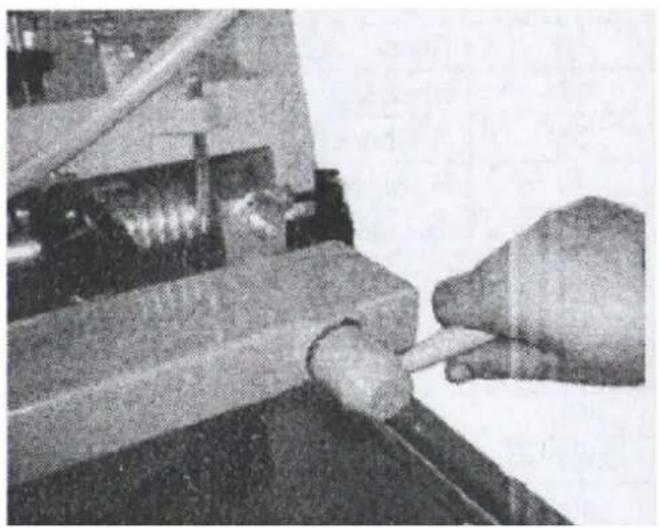

1) Løsn skruen i enden.
2) Juster placeringsbjælken til den ønskede position.
3) Spænd endeskruen, og flyt arbejdsbordet for at begynde at skære(billede 5).

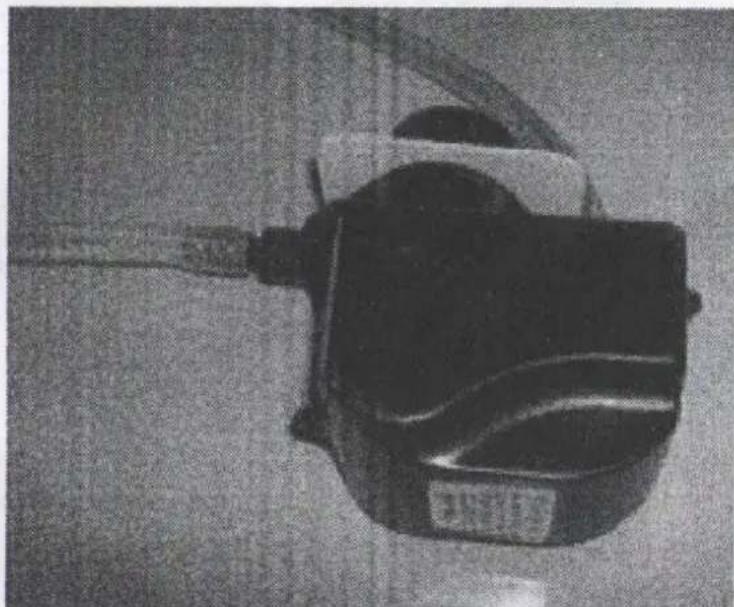

- Fastgør vandpumpen på det angivne sted(billede 6).

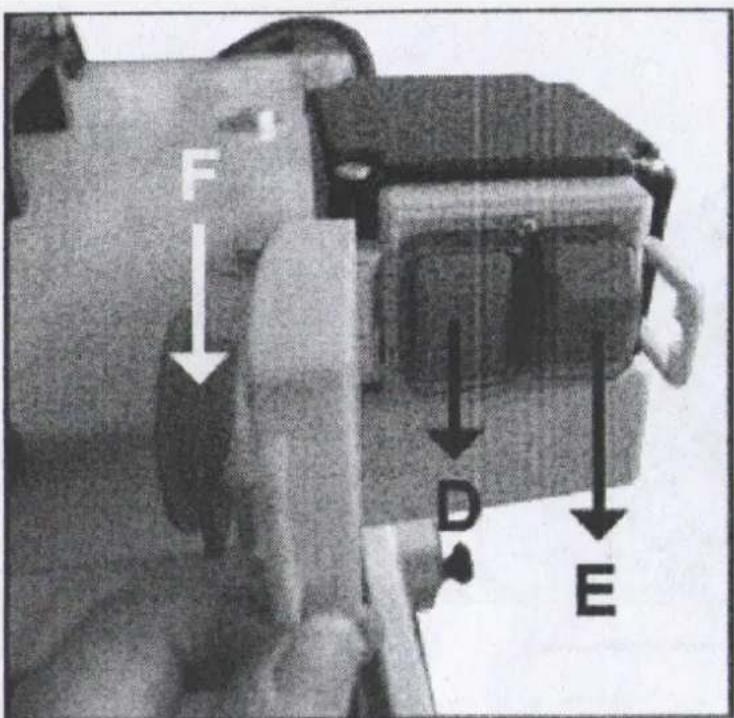

Switch Information (korrektion nødvendig for billede 7):

F D E

Billede 6

• D (grøn): Skift til ON.
• E (rød): Afbryder OFF.

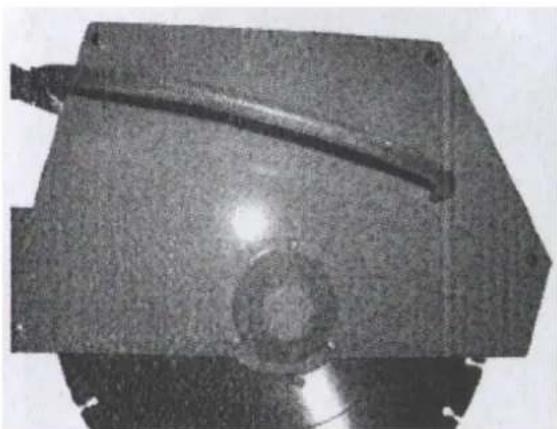

Udskiftning af skæreskiven:

1) Sluk for maskinen, og vent, indtil disken holder op med at bevæge sig.

2) Skru de 4 skruer ud som vist på billede 8.

3) Brug den medfølgende skruenøgle til at løsne skruen ved at stikke en skruetrækker ind gennem det midterste hul(billede 9).

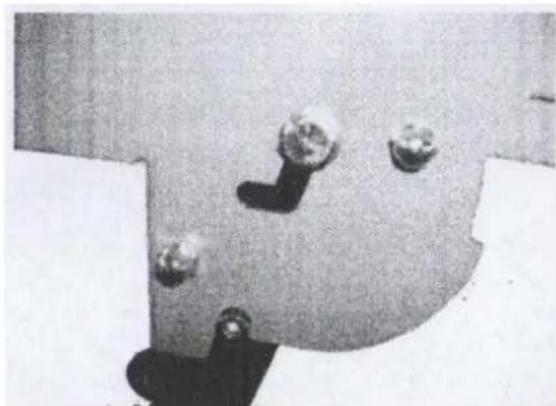

Foldning af stativet:

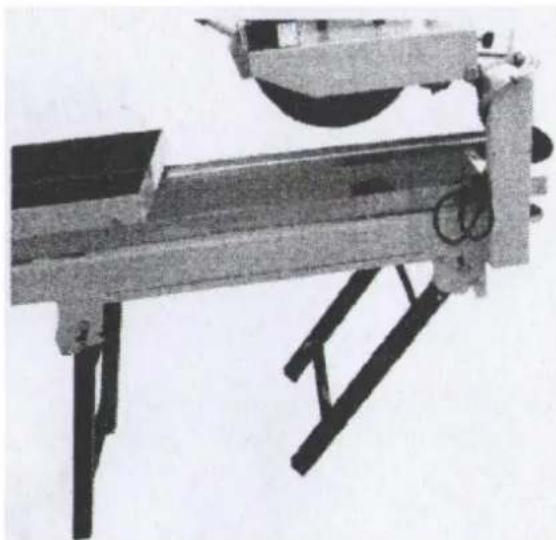

1) Fold stativet op som vist på billede 10-2.

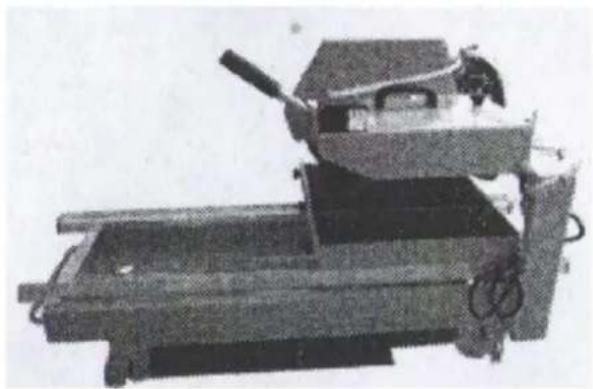

2) Den endelige effekt skal se ud som på billede 10-3 og 10-4.

Billede 10-1 Billede 10-2

Billede 10-3 Billede 10-4

Før du slår på maskinen

a)

a) Slå på maskinen og vent til den när full hastighet för du starter kutteoperasjonen.
b) Mens du skjærer, må du ikke demontere beskyttelsene for å sikre sikkerhet og stabilitet.

• D (grønn) : Slå PÅ .
• E (rød) : Slå AV.

Bytte skjæreskive:
