BRUKSANVISNING JS750MAX MSW

1- Hastighetskontroll

2- Laser guide

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Jigsåg
Modell	MSW-JS750MAX
Spänning [V] / Frekvens [Hz]	230~ / 50
Effekt [W]	750
no [/min]	800-3000
Våglängd [nm]	650
Isolationsklass	II
Effekt [mW]	≤ 1
Mätt (bredd x längd x höjd) [mm]	235x270x285
Vikt [kg]	2,45

LASER LJUS | LASERSTRÅLNING

Stirra inte in i strålen. Klass 2 laserprodukt. EN 60825-1:2014

Produktöversikt

Produkten är ett verktyg som används för att skära oregelbundna kurvor och former i trä, metall eller andra material. Den arbetar med ett fram- och återgående blad, vilket gör den idealisk för uppgifter som att skära intrikata mönster eller öppningar i väggar för eluttag. Denna produkt används ofta i snickeri-, konstruktions- och gör-det-själv-projekt för att uppnå exakta snitt som andra sågar kan kämpa för att åstadkomma.

Användaren är ansvarig för eventuell skada som uppstår på grund av oavsiktlig användning av produkten.

Använder instruktioner

Montering

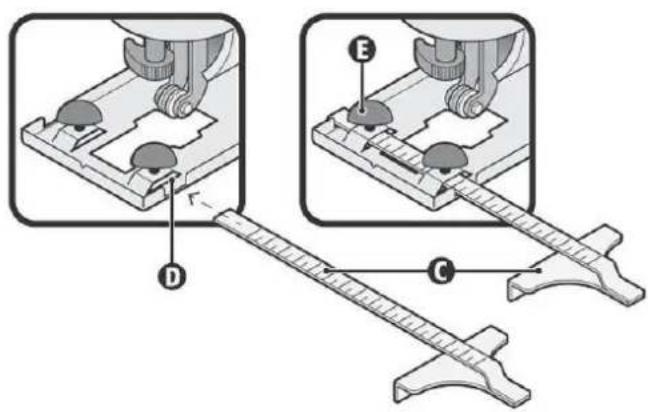

Parallel guide

För in parallellstyrningen (C) genom skårorna (D) i basplattan. Skjut styrningen till önskat läge och fäst den på plats med justeringsrattarna (E).

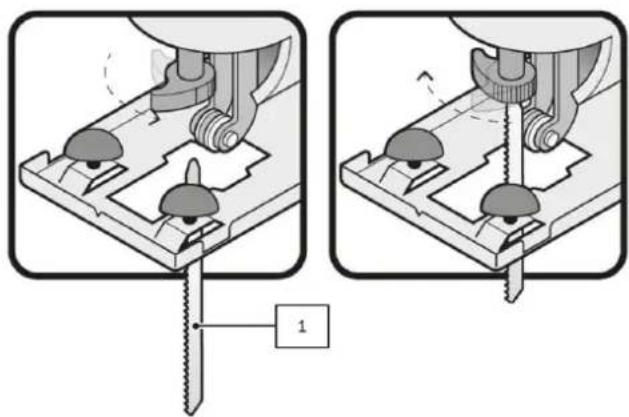

• Dra ut stickkontakten innan något arbete på själva maskinen.

• Använd handskar när du byter eller sätter in ett nytt sågblad.

• Se till att bladets stödöppning är fri från sågspån.

• Vrid spaken åt höger för att öppna bladstödet.
• Sätt in bladet helt i bladstödet och se till att baksidan av bladet passar in i rullstyrningen.
• Vrid spaken åt vänster för att säkra bladet genom att stänga bladstödet.

1- Denna sticksåg använder T-skaftblad. För att få bättre skärresultat, se till att använda lämpligt blad för materialet och skärningen som ska göras.

Hantering

WARNING

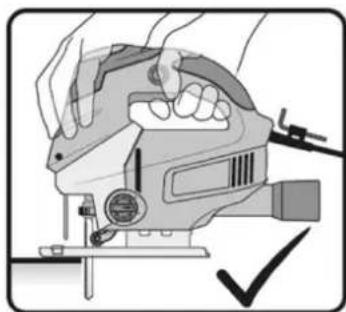

Håll alltid elverktyget med en hand på det främre hanteringsområdet och en hand på handtaget! Försök aldrig använda elverktyget med endast en hand när du använder det!

1. Ta tag i sticksågen ordentligt, placera ena handen på handtaget och den andra på det främre hållarområdet.
2. Använd ditt pekfinger för att trycka på på/av-knappen.
3. Aktivera låset genom att trycka på det med tummen.

Start- och driftkontroll

1. Intermittent drift: Anslut kontakten till uttaget. Tryck på knappen (F) för att starta verktyget. För att stoppa verktyget, släpp helt enkelt strömbrytaren.
2. Kontinuerlig drift: Anslut kontakten till eluttaget. Tryck på knappen (F) och blockera den genom att trycka på knappen för kontinuerlig användning (G). För att stoppa verktyget, tryck och släpp strömbrytaren.

G F

Hastighetskontroll

Med hastighetsratten (1) kan önskad slagfrekvens väljas (även under körning).

1-2 = låg slagfrekvens

3-4 = medelhög slagfrekvens

5-6 = hög slagfrekvens

• Lätt tryck på på/av-knappen betyder låg slagfrekvens.
• Ökat tryck på på/av-brytaren resulterar i högre slagfrekvens.

Dammutsug

Dammutsug förhindrar stora ansamlingar av damm, hög koncentration av damm i den omgivande luften och underlättar kassering.

Vid långvarig arbete med trä eller för kommersiellt bruk på material som producerar damm som är skadligt för hälsan, ska maskinen anslutas till en lämplig extern dammutsug.

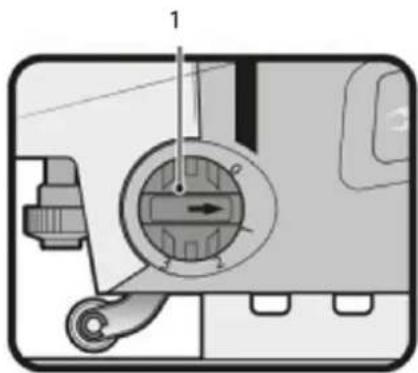

Balanserande åtgärdskontroll

Balanseringsfunktionen varierar skärvinkeln på bladet för att öka skäreffektiviteten, den kan även justeras när den körs utan belastning. För mer information se urvalstabellen för balanseringsåtgärden. Använd inte överdriven kraft över bladet när du skär med balanserande verkan. Bladet skär bara vid färd uppåt.

1- Balanserande åtgärdskontroll

Diagram för val av balanseringsåtgärd

A

B

C

D

A. Tunt material. Fina snitt. Stäng kurvor.
B. Tjockt material (stål och spånskiva).
C. Tjockt material (trä och plast).

D. Snabba snitt (mjukt trä). Kapning längs med träfibrerna.

Justering av skärvinkeln

1. Koppla bort enheten från strömkällan.

2. Lossa de två skruvarna på bottenplattan med insexnyckeln.

3. När skruvarna är lösa, justera basplattan till önskad vinkel med den tandade styrningen i skon.

4. Dra åt skruvarna tillbaka.

5. Sätt omedelbart tillbaka insexnyckeln i hållaren i nätkabelskyddet.

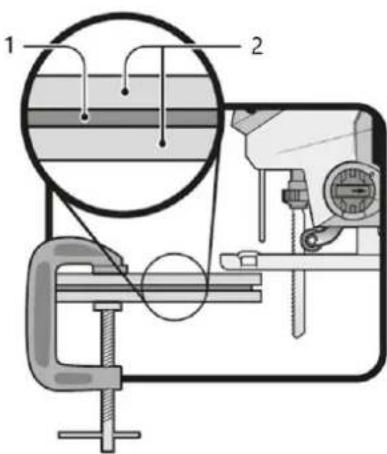

Använd ett blad med fina tänder vid kapning av de flesta träskivor eller mycket tunt trä. Minska splitter i kanterna. Kläm fast träbitar på båda sidorna av arbetsstycket och börja såga.

FÖRSIKTIGHET

Använd inte balanseringsfunktionen när du skär mycket slutna cirklar och vinklar.

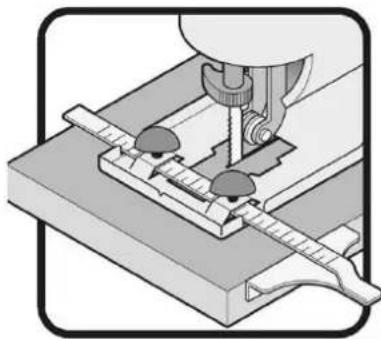

Använd den parallella styrningen som medföljer verktyget för att få mycket definierade raka snitt. Stöd styrningen till arbetsstyckets kant. Raka snitt kan också få en fin finish genom att sakta skära över en linje som tidigare markerats.

Precis som raka snitt kan cirkulära snitt uppnå en fin finish genom att långsamt följa en tidigare markerad linje. Även om en cirkulär guide inte ingår, kan en sådan göra det möjligt för sticksågen att producera perfekta cirkulära snitt.

Laserguide

Den inbyggda laserguiden är avsedd att få ett precisionssnitt. Använd laserguiden varje gång arbetet kräver precisionssnitt, som när du följer förritade linjer på en yta

- Ställ I/O-laseromkopplaren i läge på för att aktivera laserguiden.

- Tryck på strömbrytaren och börja skära arbetsstycket efter den förritade linjen med den projicerade laserlinjen på ytan.

Laserljus Titta inte i strålen

Att titta på laserutgången med teleskopiska optiska instrument (till exempel teleskop och kikare) kan utgöra en ögonrisk och därför bör användaren inte rikta strålen in i ett område där sådana instrument sannolikt kommer att användas.

Underhåll och förvaring

FÖRSIKTIGHET

Dra ut stickkontakten innan något arbete på själva maskinen.

• Håll alltid verktyget och ventilationsöppningarna (om sådana finns) rena. Regelbunden rengöring och underhåll av apparaten säkerställer effektivitet och förlänger livslängden på ditt verktyg.
• Om verktyget skulle misslyckas trots de rigorösa tillverknings- och testprocedurerna, bör reparationen utföras av en auktoriserad kundtjänst.
• Håll alla muttrar, bultar och skruvar åtdragna för att vara säker på att verktyget är i säkert skick.
• Byt ut slitna eller skadade delar för säkerhets skull.
• Använd endast originalreservdelar. Delar som inte är tillverkade av tillverkaren kan orsaka dålig passform och möjlig skada.
• Förvara verktyget i ett torrt rum utom räckhåll för barn och borta från lättantändliga material.
• Blöt aldrig enheten eller spraya vatten på den!
• Använd en fuktig trasa för att rengöra plastelementen. Använd inga rengöringsmedel, lösningsmedel eller spetsiga föremål.
• Rengör regelbundet eventuellt damm som har fastnat på ventilationsöppningarna och rörliga delar med en mjuk pensel eller en pensel.

Miljöskydd och omhändertagande

FÖRSIKTIGHET

Denna produkt har märkts med en symbol som avser borttagning av elektriskt och elektroniskt avfall. Detta innebär att denna produkt inte ska slängas tillsammans med hushållsavfallet utan att den ska återlämnas till ett insamlingssystem som överensstämmer med det europeiska WEEE-direktivet. Kontakta dina lokala myndigheter eller lager för råd om återvinning. Sedan kommer den att återvinnas eller demonteras för att minska påverkan på miljön. Elektrisk och elektronisk utrustning kan vara farlig för miljön och för människors hälsa eftersom de innehåller farliga ämnen.

Delar

1- Hastighetskontroll

2- Laserguide

3- Skyddsstång

4- Parallella styrknappar

5- Knapp för kontinuerlig användning

6- Handtag

7- Växla

8- Bladstöd

9- Rullstyrning

10- Basplatta

11- Balanserande åtgärdskontroll

12- Insexnyckel

13- Nätsladd

14- Dammsugaradapter

15- Parallel guide
