NÁVOD NA OBSLUHU JS750MAX MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, ale upozorňujeme, že automatické preklady nie sú dokonalé a nie sú určené na to, aby nahradili ľudských prekladatel'ov. Oficiálna verzia používatel'skej príručky je v angličtine. Akékol'vek rozdiely medzi preloženou verziou a originálnou angličtinou nie sú právne záväzné. Ak máte akékol'vek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficiálnou referenciou. Ďalšie jazykové verzie sú k dispozícii na vyžiadanie na adrese [e-mail].

Technické údaje

Popis parametra	Hodnota parametra
Názov produktu	priamočiara píla
Model	MSW-JS750MAX
Napätie [V] / Frekvencia [Hz]	230~ / 50
Výkon [W]	750
no [/min]	800-3000
Vlnová dĺžka [nm]	650
Trieda ochrany	II
Výkon [mW]	≤ 1
Rozmery (šírka x dĺžka x výška) [mm]	235 x 270 x 285
Hmotnosť [kg]	2,45

LASEROVÉ SVETLO | LASEROVÉ ŽIARENIE

Nepozerajte sa do lúča. Laserový produkt triedy 2. EN 60825-1:2014

Prehl'ad produktu

Výrobok je nástroj používaný na rezanie nepravidelných kriviek a tvarov do dreva, kovu alebo iných materiálov. Pracuje s vratným kotúčom, vd'aka čomu je ideálny pre úlohy, ako je rezanie zložitých vzorov alebo otvorov v stenách pre elektrické zásuvky. Tento produkt sa bežne používa v tesárskych, stavebných a domácich projektoch pre domácich majstrov na dosiahnutie presných rezov, ktoré iné píly môžu tažko dosiahnuť.

Používatel' je zodpovedný za akékol'vek škody, ktoré vzniknú v dôsledku nesprávneho použitia produktu.

Pomocou pokynov

Montáž

Paralelný sprievodca

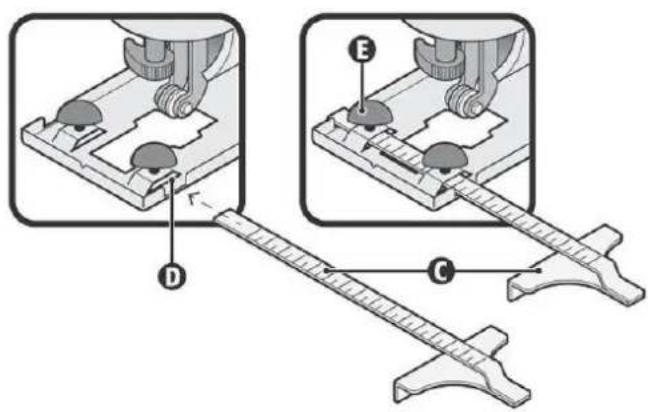

Zasuňte paralelné vodidlo (C) cez štrbiny (D) v základnej doske. Posuňte vodiacu lištu do požadovanej polohy a pripevnite ju na miesto pomocou nastavovacích koliesok (E).

• Pred akoukol'vek prácou na samotnom stroji vytiahnite sietovú zástrčku.
- Pri výmene alebo vkladaní nového pílového kotúča noste rukavice.

1- Táto priamočiara píla používa čepel's T-stopkou. Ak chcete dosiahnuť lepšie výsledky rezania, uistite sa, že používate kotúč vhodný pre materiál a rez, ktorý sa má vykonať.

Manipulácia

POZOR

Elektrické náradie držte vždy jednou rukou za prednú manipulačnú plochu a jednou rukou za rukovat! Nikdy sa nepokúšajte obsluhovať elektrické náradie len jednou rukou, keď ho používate!

Štartovanie a ovládanie prevádzky

1. Prerušovaná prevádzka: Zapojte zástrčku do zásuvky. Stlačte spínač (F) na spustenie nástroja. Ak chcete náradie zastaviť, jednoducho uvoľnite spínač.
2. Nepretržitá prevádzka: Zapojte zástrčku do zásuvky. Stlačte spínač (F) a zablokujte ho stlačením tlačidla nepretržitého používania (G). Ak chcete náradie zastaviť, stlačte a uvoľnite spínač.

• Ľahký tlak na vypínač znamená nízku rýchlost zdvihu.
• Zvyšujúci sa tlak na vypínač má za následok vyššiu frekvenciu zdvihov.

Odsávanie prachu

Odsávanie prachu zabraňuje veľkému hromadeniu prachu, vysokej koncentrácií prachu v okolitom vzduchu a ul'ahčuje likvidáciu.

Pri dlhodobej práci s drevom alebo pri komerčnom použití na materiáloch, ktoré produkujú zdraviu škodlivý prach, je potrebné stroj pripojiť k vhodnému externému odsávaciemu zariadeniu.

Vyvažovacie riadenie činnosti

Vyvažovacia činnosť mení uhol rezu čepele, aby sa zvýšila účinnosť rezania, dá sa nastavit' aj pri prevádzke bez zaťaženia. Ak chcete získat' dálšie podrobnosti, pozrite si tabul'ku výberu pre vyvažovaciu akciu. Pri rezaní s vyvažovaním nevyvíjajte na kotúč nadmernú silu. Čepel' reže iba pri pohybe nahor.

1

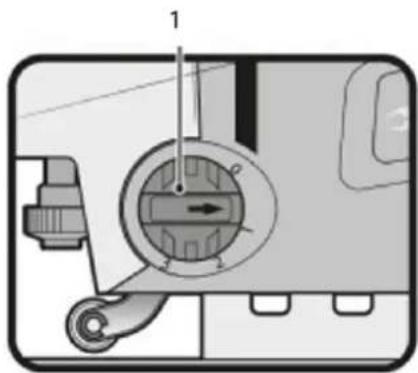

1- Vyvažovacie riadenie činnosti

Diagram pre výber vyrovnávacej akcie

A

B

C

D

A. Tenký materiál. Jemné rezy. Zatvorte krivky.

B. Hrubý materiál (ocel' a drevotrieska).

D. Rýchle rezy (mäkké drevo). Rezanie pozdíž vlákna dreva.

Nastavenie uhla rezu

1. Odpojte jednotku od zdroja napájania.

2. Pomocou priloženého imbusového klúča uvoľnite dve skrutky na základnej doske.

3. Ked'sú skrutky uvolnené, nastavte základnú dosku do požadovaného uhla pomocou zúbkovaného vodidla v topánke.

4. Utiahnite skrutky spät.

5. Imbusový klúč ihned' vložte spät' do držiaka v chráničke napájacieho kábla.

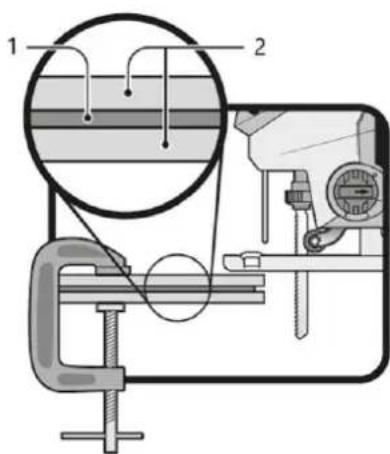

Pri rezaní väčšiny drevených dosiek alebo veľmi tenkého dreva používajte kotúč s jemnými zubami. Znížte triesky na okrajoch. Upevnite kúsky dreva na obe strany obrobku a začnite rezať.

POZOR

Vyvažovanie nepoužívajte pri rezaní príliš uzavretých kruhov a uhlov.

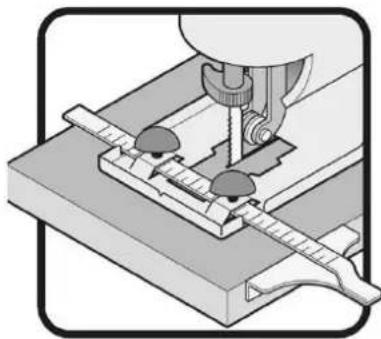

Ak chcete dosiahnuť presne definované rovné rezy, použite paralelné vedenie dodávané s nástrojom. Podoprite vodidlo k okraju obrobku. Rovné rezy môžu tiež získat' jemný povrch pomalým rezaním cez predtým označenú čiaru.

Rovnako ako rovné rezy, aj kruhové rezy môžu dosiahnuť jemné zakončenie pomalým sledovaním predtým vyznačenej čiary. Hoci kruhové vedenie nie je súčastou dodávky, jeho použitie umožňuje priamočiarej píle vytvárat dokonalé kruhové rezy.

Laserový sprievodca

Zabudovaný laserový navádzač je určený na dosiahnutie presného rezu. Laserové vedenie používajte vždy, keď si práca vyžaduje presné rezy, napríklad pri sledovaní vopred nakreslených čiar na povrchu

• Nastavte prepínač I/O lasera do polohy zapnuté, aby sa aktivoval laserový sprievodca.

- Stlačte vypínač a začnite rezat' obrobok podľa vopred nakreslenej čiary s premietnutou laserovou čiarou na povrchu.

Laserové svetlo Nepozerajte sa do lúča

Sledovanie výstupu lasera pomocou teleskopických optických prístrojov (napríklad d'alekohl'adov a d'alekohl'adov) môže predstavovať nebezpečenstvo pre oči, a preto by používatel' nemal smerovať lúč do oblasti, kde sa takéto prístroje pravdepodobne budú používať.

• Náradie a vetracie otvory (ak sú k dispozícii) udržiavajte vždy čisté. Pravidelné čistenie a údržba spotrebiča zaistí účinnosť a predlíži životnosť vášho náradia.
• Ak by napriek prísnym výrobným a testovacím postupom náradie zlyhalo, opravu by mal vykonať autorizovaný zákaznícky servis.
• Udržujte všetky matice, skrutky a skrutky dotiahnuté, aby ste sa uistili, že je nástroj v bezpečnom prevádzkovom stave.
• Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely.
• Používajte iba originálne náhradné diely. Časti, ktoré nie sú vyrobené výrobcom, môžu spôsobit' zlé prispôsobenie a možné zranenie.
• Náradie skladujte v suchej miestnosti mimo dosahu detí a mimo dosahu akéhokol'vek horľavého materiálu.
• Prístroj nikdy nenamáčajte ani naň nestriekajte vodu!
• Na čistenie plastových prvkov použite vlhkú handričku. Nepoužívajte žiadne čistiace prostriedky, rozpúšťadlá ani špicaté predmety.
• Pravidelne čistite všetok prach, ktorý je prilepený na vetracích otvoroch a pohyblivých častiach, mäkkou kefou alebo štetcom.

Ochrana životného prostredia a likvidácia

POZOR

Tento výrobok bol označený symbolom týkajúcim sa odstraňovania elektrického a elektronického odpadu. To znamená, že tento výrobok sa nesmie likvidovať spolu s domovým odpadom, ale musí sa vrátit do zberného systému, ktorý je v súlade s európskou smernicou WEEE. Obrátte sa na miestne úrady alebo sklady a požiadajte o radu o recyklácii. Potom bude recyklovaný alebo demontovaný, aby sa znížil dopad na životné prostredie. Elektrické a elektronické zariadenia môžu byť nebezpečné pre životné prostredie a ľudské zdravie, pretože obsahujú nebezpečné látky.

Časti

1- Ovládanie rýchlosti

2- Laserový sprievodca

3- Ochranná lišta

4- Kolieska na nastavenie paralelného vedenia

5- Tlačidlo nepretržitého používania

6- Rukovät'

7- Prepínač

8- Podpora čepele

15- Paralelný sprievodca
