BEDIENUNGSANLEITUNG JS750MAX MSW

Dieses Benutzerhandbuch wurde mithilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Richtigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters	Wert der Parameter
Produktname	Stichsäge
Modell	MSW-JS750MAX
Spannung [V] / Frequenz [Hz]	230~ / 50
Leistung [W]	750
no [/min]	800-3000
Wellenlänge [nm]	650
Schutzklasse	II
Leistung [mW]	≤ 1
Abmessungen (Breite x Länge x Höhe) [mm]	235x270x285
Gewicht [kg]	2,45

LASERLICHT | LASERSTRAHLUNG

Nicht in den Lichtstrahl starren. Laserprodukt der Klasse 2. EN 60825-1:2014

Produktübersicht

Das Produkt ist ein Werkzeug zum Schneiden unregelmäßiger Kurven und Formen in Holz, Metall oder anderen Materialien. Sie arbeitet mit einem hin- und hergehenden Messer und eignet sich daher ideal für Aufgaben wie das Schneiden komplizierter Muster oder von Öffnungen in Wänden für Steckdosen. Dieses Produkt wird häufig in der Schreinerei, im Baugewerbe und bei Heimwerkerprojekten eingesetzt, um präzise Schnitte zu erzielen, die mit anderen Sägen nur schwer zu bewerkstelligen sind.

Der Benutzer haftet für alle Schäden, die durch eine nicht der Bestimmung entsprechende Verwendung des Produkts entstehen.

Anweisungen verwenden

Montage

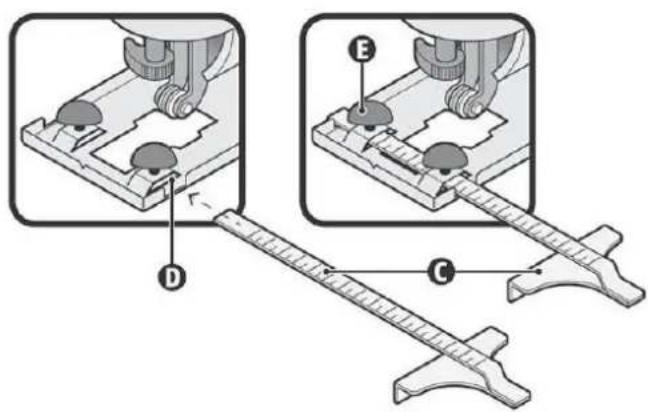

Parallele Führung

Führen Sie die Parallelführung (C) durch die Schlitze (D) in der Grundplatte. Schieben Sie die Führung in die gewünschte Position und fixieren Sie sie mit den Einstellknöpfen (E).

Einstellung der Klinge

ACHTUNG

• Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker.

• Tragen Sie Handschuhe, wenn Sie das Sägeblatt wechseln oder ein neues einsetzen.

• Vergewissern Sie sich, dass die Öffnung der Blattauflage frei von Sägespänen ist.

• Drehen Sie den Hebel nach rechts, um den Messerträger zu öffnen.
• Setzen Sie die Klinge vollständig in die Klingenhalterung ein und achten Sie darauf, dass die Rückseite der Klinge in den Schlitz der Rollenführung passt.
• Drehen Sie den Hebel nach links, um das Messer durch Schließen der Messerhalterung zu sichern.

1- Diese Stichsäge verwendet ein T-Schaft-Blatt. Um bessere Schnittergebnisse zu erzielen, sollten Sie die für das Material und den zu schneidenden Bereich geeignete Klinge verwenden.

Handhabung

WARNUNG

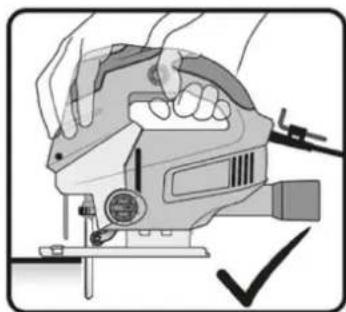

Halten Sie das Elektrowerkzeug immer mit einer Hand am vorderen Griffbereich und mit einer Hand am Handgriff! Versuchen Sie niemals, das Elektrowerkzeug mit nur einer Hand zu bedienen!

1. Halten Sie die Stichsäge sicher fest, indem Sie eine Hand auf den Griff und die andere auf die vordere Haltefläche legen.
2. Drücken Sie mit dem Zeigefinger auf den Ein/Aus-Schalter.
3. Drücken Sie mit dem Daumen auf das Schloss, um es zu verriegeln.

Start- und Betriebskontrolle

1. Intermittierender Betrieb: Stecken Sie den Stecker in die Steckdose. Drücken Sie den Schalter (F), um das Gerät in Betrieb zu nehmen. Um das Gerät anzuhalten, lassen Sie einfach den Schalter los.
2. Kontinuierlicher Betrieb: Stecken Sie den Stecker in die Steckdose. Drücken Sie den Schalter (F) und blockieren Sie ihn durch Drücken der Dauerbetriebstaste (G). Um das Werkzeug anzuhalten, drücken Sie den Schalter und lassen Sie ihn los.

G F

Geschwindigkeitskontrolle

Mit dem Geschwindigkeitsregler (1) kann die gewünschte Hubzahl gewählt werden (auch im laufenden Betrieb).

1-2 = niedrige Hubzahl

3-4 = mittlere Hubzahl

5-6 = hohe Hubzahl

• Leichter Druck auf den Ein/Aus-Schalter bedeutet geringe Hubzahl.
- Ein höherer Druck auf den Ein/Aus-Schalter führt zu einer höheren Hubzahl.

Entstaubung

Die Staubabsaugung verhindert große Staubansammlungen, hohe Staubkonzentrationen in der Umgebungsluft und erleichtert die Entsorgung.

Bei längerem Arbeiten mit Holz oder bei gewerblichem Einsatz mit gesundheitsgefährdenden Stäuben ist die Maschine an eine geeignete externe Absaugvorrichtung anzuschließen.

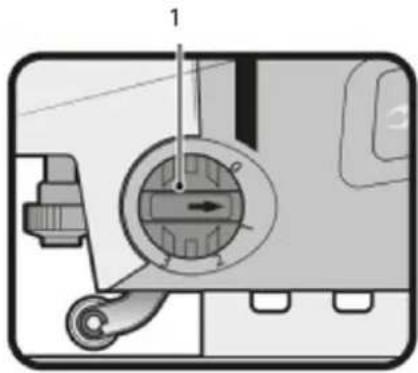

Kontrolle der Ausgleichsmaßnahmen

Die Auswuchtung variiert den Schnittwinkel des Messers, um die Schnittleistung zu erhöhen, und kann auch im unbelasteten Zustand eingestellt werden. Weitere Einzelheiten finden Sie in der Auswahltabelle für die Auswuchtaktion. Wenden Sie keine übermäßige Kraft auf die Klinge an, wenn Sie im Gleichgewicht schneiden. Die Klinge schneidet nur in der Aufwärtsbewegung.

1- Kontrolle der Ausgleichsmaßnahmen

Diagramm zur Auswahl von Ausgleichsmaßnahmen

A

B

C

D

A. Dünnes Material. Feine Schnitte. Enge Kurven.

B. Dickes Material (Stahl und Spanplatten).

D. Schnelle Schnitte (weiches Holz). Schneiden entlang der Holzmaserung.

Einstellen des Schnittwinkels

1. Trennen Sie das Gerät von der Stromquelle.

2. Lösen Sie die beiden Schrauben an der Grundplatte mit dem mitgelieferten Inbusschlüssel.

3. Wenn die Schrauben locker sind, stellen Sie die Grundplatte mit der gezackten Führung im Schuh auf den gewünschten Winkel ein.

4. Ziehen Sie die Schrauben wieder an.

5. Stecken Sie den Inbusschlüssel sofort wieder in seine Halterung in der Netzkabelabdeckung.

Holzplatten schneiden

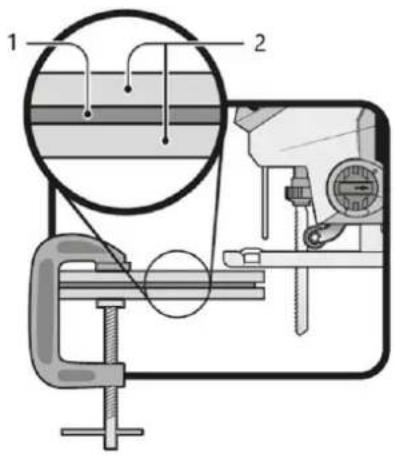

Zum Schneiden der meisten Holzplatten oder von sehr dünnem Holz verwenden Sie eine Klinge mit feinen Zähnen. Verringern Sie die Splitterbildung an den Kanten. Spannen Sie Holzreste auf beide Seiten des Werkstücks und beginnen Sie mit dem Schneiden.

VORSICHT

Beim Schneiden von großen, geschlossenen Kreisen und Winkeln darf der Ausgleichsvorgang nicht verwendet werden.

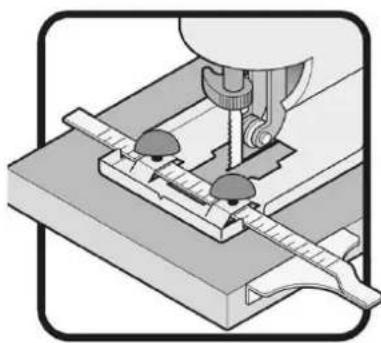

Für besonders definierte, gerade Schnitte verwenden Sie die mit dem Werkzeug mitgelieferte Parallelführung. Stützen Sie die Führung an der Werkstückkante ab. Gerade Schnitte können auch durch langsames Schneiden über eine vorher angezeichnete Linie ein feines Finish erhalten.

Kreisförmiger Schnitt

Genau wie bei geraden Schnitten kann man auch bei kreisförmigen Schnitten ein feines Ergebnis erzielen, indem man langsam einer vorher markierten Linie folgt. Obwohl eine Kreisführung nicht im Lieferumfang enthalten ist, kann die Stichsäge bei Verwendung einer solchen perfekte kreisförmige Schnitte ausführen.

Laser-Leitfaden

Die eingebaute Laserführung dient dazu, einen präzisen Schnitt zu erzielen. Verwenden Sie die Laserführung immer dann, wenn die Arbeit präzise Schnitte erfordert, z. B. wenn Sie vorgezeichneten Linien auf einer Fläche folgen.

- Stellen Sie den E/A-Laserschalter auf die Position on, um die Laserführung zu aktivieren.

- Drücken Sie den Ein/Aus-Schalter und beginnen Sie mit dem Schneiden des Werkstücks, indem Sie der vorgezeichneten Linie mit der projizierten Laserlinie auf der Oberfläche folgen.

Laserlicht Nicht in den Strahl schauen

Laser Klasse 2 = 650 nm; P ≤ 1mW

EN 60825-1:2014

Die Betrachtung des Laserausgangs mit optischen Fernrohrinstrumenten (z. B. Teleskopen und Ferngläsern) kann eine Gefahr für die Augen darstellen, weshalb der Benutzer den Strahl nicht in einen Bereich richten sollte, in dem solche Instrumente verwendet werden könnten.

Wartung und Lagerung

VORSICHT

Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker.

• Halten Sie das Werkzeug und die Lüftungsschlitze (falls vorhanden) stets sauber. Regelmäßige Reinigung und Wartung des Geräts sorgen für Effizienz und verlängern die Lebensdauer Ihres Geräts.
• Sollte das Gerät trotz der strengen Herstellungs- und Prüfverfahren versagen, sollte die Reparatur von einem autorisierten Kundendienst durchgeführt werden.
• Achten Sie darauf, dass alle Muttern, Bolzen und Schrauben fest angezogen sind, um sicherzustellen, dass das Werkzeug in einem sicheren Betriebszustand ist.
• Ersetzen Sie verschlissene oder beschädigte Teile aus Sicherheitsgründen.
• Verwenden Sie nur Original-Ersatzteile. Teile, die nicht vom Hersteller stammen, können schlecht passen und zu Verletzungen führen.
• Lagern Sie das Gerät in einem trockenen Raum, außerhalb der Reichweite von Kindern und fern von brennbaren Materialien.
• Niemals das Gerät nass machen oder mit Wasser bespritzen!
• Verwenden Sie ein feuchtes Tuch, um die Kunststoffelemente zu reinigen. Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder spitze Gegenstände.
• Reinigen Sie regelmäßig mit einer weichen Bürste oder einem Pinsel den Staub, der sich an den Lüftungsschlitzen und beweglichen Teilen festgesetzt hat.

Umweltschutz und Entsorgung

VORSICHT

Dieses Produkt ist mit einem Symbol für die Entsorgung von Elektro- und Elektronikschrott gekennzeichnet. Das bedeutet, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern einem Sammelsystem zugeführt werden muss, das der europäischen WEEE-Richtlinie entspricht. Wenden Sie sich an Ihre örtlichen Behörden oder Bestände, um Ratschläge zum Recycling zu erhalten. Anschließend wird es recycelt oder demontiert, um die Umweltbelastung zu verringern. Elektrische und elektronische Geräte können eine Gefahr für die Umwelt und die menschliche Gesundheit darstellen, da sie gefährliche Stoffe enthalten.

Teile

1- Geschwindigkeitskontrolle

2- Laser-Leitfaden

3- Schutzleiste

4- Einstellknöpfe für die Parallelführung

5- Taste für kontinuierliche Nutzung

6- Griff

7- Schalter

8- Unterstützung der Klinge

9- Rollenführung

10- Grundplatte

11- Kontrolle der Ausgleichsmaßnahmen

12- 23 – Innensechskantschlüssel

13- Netzkabel

14- Staubsauger-Adapter

15- Parallele Führung
