KÄYTTÖOHJE JS750MAX MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Jig saha
Malli	MSW-JS750MAX
Jännite [V] / taajuus [Hz]	230~ / 50
Teho [W]	750
no [/min]	800-3000
Aallonpituus [nm]	650
Suojausluokka	II
Teho [mW]	≤ 1
Mitat (leveys x pituus x korkeus) [mm]	235x270x285
Paino [kg]	2,45

LASERVALO | LASERSÄTEILY

Älä tuijota säteeseen. Luokan 2 lasertuote. EN 60825-1:2014

Tuotteen yleiskatsaus

Tuote on työkalu, jota käytetään epäsäännöllisten käyrien ja muotojen leikkaamiseen puuhun, metalliin tai muihin materiaaleihin. Se toimii edestakaisin liikkuvalla terällä, mikä tekee siitä ihanteellisen tehtäviin, kuten monimutkaisten kuvioiden tai seinän aukkojen leikkaamiseen sähköpistorasiaa varten. Tätä tuotetta käytetään yleisesti puusepäntöissä, rakentamisessa ja kodin tee-se-itse-projekteissa, jotta saadaan aikaan tarkkoja leikkauksia, joita muiden sahojen voi olla vaikea saavuttaa.

Käyttäjä on vastuussa kaikista vahingoista, jotka johtuvat tuotteen tahattomasta käytöstä.

Ohjeiden käyttö

Kokoonpano

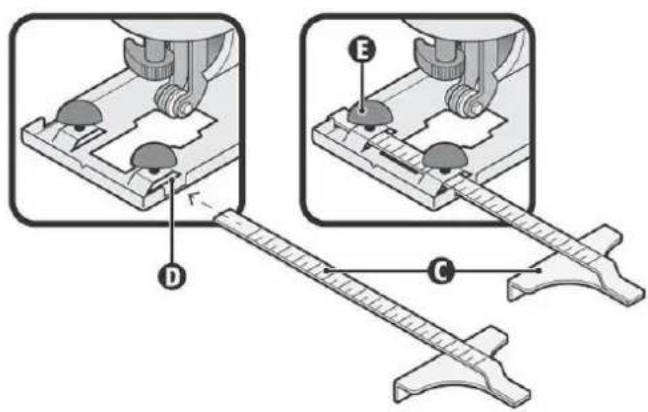

Rinnakkaisopas

Työnnä rinnakkaisohjain (C) pohjalevyssä olevien kolojen (D) läpi. Liu'uta ohjain haluttuun asentoon ja kiinnitä se paikoilleen säätõnupeilla (E).

• Vedä verkkopistoke pistorasiasta ennen kuin teet töitä itse koneen parissa.

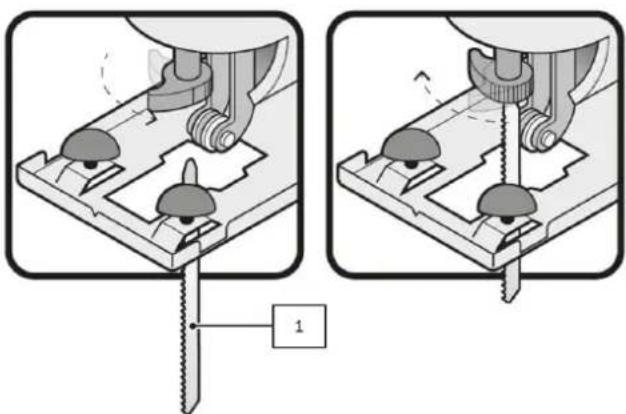

- Käytä käsineitä, kun vaihdat tai asennat uuden sahanterän.

1. Varmista, että terän tukiaukossa ei ole sahanpurua.
2. Avaa terätuki kääntämällä vipua oikealle.
3. Työnnä terä kokonaan terätukeen ja varmista, että terän takapuoli sopii rullan ohjausrakoon.
4. Kiinnitä terä kääntämällä vipua vasemmalle sulkemalla terän tuki.

1- Tämä palapeli käyttää T-varsiterää. Paremman leikkaustuloksen saavuttamiseksi varmista, että käytät sopivaa terää materiaalille ja leikkaukselle.

Käsittely

VAROITUS

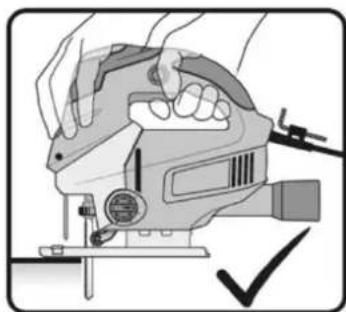

Pidä sähkötyökalua aina yhdellä kädellä etukäsittelyalueella ja toisella kädensijalla! Älä koskaan yritä käyttää sähkötyökalua vain yhdellä kädellä, kun käytät sitä!

1. Tartu palapeliin tukevasti asettamalla toinen käsi kahvaan ja toinen etupidinalueelle.
2. Paina etusormella on/off-kytkintä.
3. Lukitse lukko painamalla sitä peukalolla.

Käynnistyksen ja toiminnan ohjaus

1. Ajoittainen käyttö: Liitä pistoke pistorasiaan. Käynnistä työkalu painamalla kytkintä (F). Pysäytä työkalu vapauttamalla kytkin.
2. Jatkuva käyttö: Liitä pistoke pistorasiaan. Paina kytkintä (F) ja lukitse se painamalla jatkuvan käytön painiketta (G). Pysäytä työkalu painamalla kytkintä ja vapauttamalla se.

G F

Nopeudensäätö

Pikavalitsimella (1) voidaan valita haluttu iskutaajuus (myös ajon aikana).

1-2 = alhainen iskutaajuus
3-4 = keskimääräinen iskutaajuus
5-6 = korkea iskutaajuus

• On/off-kytkimen kevyt paine tarkoittaa alhaista iskunopeutta.
• Päälle/pois-kytkimen paineen lisääntyminen lisää iskunopeutta.

Pölynpoisto

Pölynpoisto estää suuren pölyn kertymisen, korkean pölypitoisuuden ilmassa ja helpottaa hävittämistä.

Jos työskennellään pitkään puun kanssa tai kaupallisessa käytössä materiaaleja, jotka tuottavat terveydelle haitallista pölyä, kone on liitettävä sopivaan ulkoiseen pölynpoistolaitteeseen.

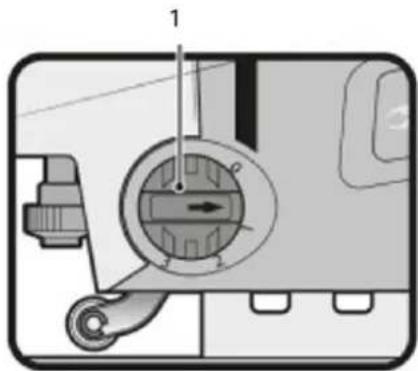

Tasapainoinen toiminnanohjaus

Tasapainotustoiminto muuttaa terän leikkauskulmaa leikkaustehokkuuden lisäämiseksi, ja sitä voidaan säätää myös kuormittamattomana. Katso lisätietoja tasapainotustoiminnon valintataulukosta. Älä kohdista liiallista voimaa terän päälle, kun leikkaat tasapainotustoiminnolla. Terä leikkaa vain ajettaessa ylöspäin.

1- Tasapainoinen toiminnan ohjaus

Tasapainotustoiminnon valinnan kaavio

A

B

C

D

A. Ohut materiaali. Hienot leikkaukset. Sulje käyrät.

B. Paksu materiaali (teräs ja lastulevy).

C. Paksu materiaali (puu ja muovi).

D. Nopeat leikkaukset (pehmeä puu). Leikkaus puunsyitä pitkin.

Leikkauskulman säätö

1. Irrota laite virtalähteestä.

2. Löysää kaksi pohjalevyn ruuvia mukana toimitetulla kuusiokoloavaimella.

3. Kun ruuvit ovat löysällä, säädä pohjalevy haluttuun kulmaan kengässä olevalla hammastetulla ohjaimella.
4. Kiristä ruuvit takaisin.
5. Aseta kuusiokoloavain välittömästi takaisin pidikkeeseensä virtajohdon suojiukseen.

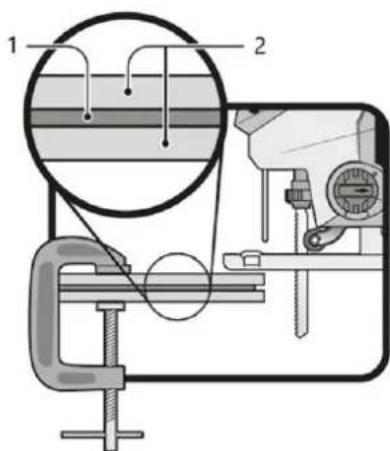

Kun leikkaat useimpia puulevyjä tai erittäin ohutta puuta, käytä terää, jossa on ohuet hampaat. Vähennä sirpaleita reunoissa. Kiinnitä puunpalat työkappaleen molemmille puolille ja aloita leikkaaminen.

VAROITUS

Älä käytä tasapainotustoimintoa leikkaaessasi paljon suljettuja ympyröitä ja kulmia.

1- Työkappale
2- Puuromua

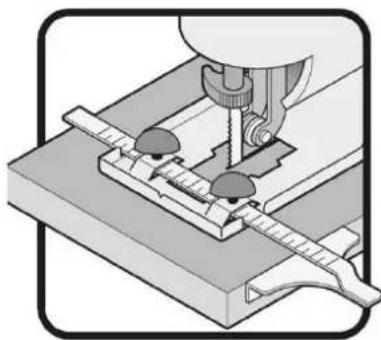

Suora leikkaus

Käytä työkalun mukana toimitettua rinnakkaisohjainta saadaksesi selkeät suorat leikkaukset. Tue ohjain työkappaleen reunaan. Suorat leikkaukset voivat myös saada hienon viimeistelyn leikkaamalla hitaasti aiemmin merkityn viivan yli.

Aivan kuten suorat leikkaukset, pyöreät leikkaukset voivat saavuttaa hienon lopputuloksen seuraamalla hitaasti aiemmin merkittyä viivaa. Vaikka pyöreä ohjain ei sisälly toimitukseen, sen avulla palapeli voi tehdä täydelliset pyöreät leikkaukset.

Laser opas

Sisäänrakennettu laserohjain on tarkoitettu tarkan leikkauksen aikaansaamiseen. Käytä laserohjainta aina, kun työ vaatii tarkkoja leikkauksia, kuten kun seuraat esipiirrettyjä viivoja pinnalle

- Aseta I/O-laserkytkin asentoon On aktivoidaksesi laserohjaimen.

- Paina On/Off-kytkintä ja aloita työstettävän kappaleen leikkaaminen esipiirretyn linjan mukaisesti siten, että heijastettu laserviiva on pinnalla.

Laservalo Älä katso säteeseen

Laserluokka 2 = 650 nm; P ≤ 1 mW

EN 60825-1:2014

Laserlähdön katsominen teleskooppisilla optisilla instrumenteilla (esimerkiksi kaukoputkella ja kiikareilla) voi vaarantaa silmät, joten käyttäjän ei tule suunnata sädettä alueelle, jossa tällaisia laitteita todennäköisesti käytetään.

Huolto ja varastointi

VAROITUS

Vedä verkkopistoke pistorasiasta ennen kuin teet töitä itse koneen parissa.

• Pidä työkalu ja tuuletusaukot (jos olemassa) aina puhtaina. Laitteen säännöllinen puhdistus ja huolto varmistaa tehokkuuden ja pidentää työkalusi käyttöikää.
• Jos työkalu epäonnistuu tiukoista valmistus- ja testausmenettelyistä huolimatta, korjaus tulee antaa valtuutetun asiakaspalvelun tehtäväksi.

- Pidä kaikki mutterit, pultit ja ruuvit kireällä varmistaaksesi, että työkalu on turvallisessa käyttökunnossa.

- Vaihda kuluneet tai vaurioituneet osat turvallisuuden vuoksi.

- Käytä vain alkuperäisiä varaosia. Muut kuin valmistajan valmistamat osat voivat aiheuttaa huonon istuvuuden ja mahdollisen loukkaantumisen.

- Säilytä työkalu kuivassa huoneessa poissa lasten ulottuvilta ja kaukana syttyvistä materiaaleista.

- Älä koskaan kastele laitetta tai suihkuta siihen vettä!

- Puhdista muoviosat kostealla liinalla. Älä kävtä puhdistusaineita, liuottimia tai teräviä esineitä.

- Puhdista säännöllisesti pöly, joka on tarttunut tuuletusaukoihin ja liikkuviin osiin pehmeällä harjalla tai siveltimellä.

Ympäristönsuojelu ja hävittäminen

VAROITUS

Tämä tuote on merkitty sähkö- ja elektroniikkajätteen poistamiseen liittyvällä symbolilla. Tämä tarkoittaa, että tätä tuotetta ei saa hävittää kotitalousjätteen mukana, vaan se on palautettava Euroopan WEEE-direktiivin mukaiseen keräysjärjestelmään. Pyydä kierrätystä koskevia neuvoja paikallisilta viranomaisilta tai varastoilta. Sitten se kierrätetään tai puretaan ympäristövaikutusten vähentämiseksi. Sähkö- ja elektroniikkalaitteet voivat olla vaarallisia ympäristölle ja ihmisten terveydelle, koska ne sisältävät vaarallisia aineita.

Osat

4- Rinnakkaisohjaimen säätönupit

5- Jatkuva käyttöpainike

6- Kahva

7- Kytkin

8- Terän tuki

9- Rullaohjain

10- Pohjalevy

11- Tasapainoinen toiminnanohjaus

12- Kuusiokoloavain

13- Virtajohto

14- Pölynimurin adapteri

15- Rinnakkaisopas
