INSTRUKCJA OBSŁUGI JS750MAX MSW

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem [e-mail].

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Piła wyrzynarka
Model	MSW-JS750MAX
Napięcie [V] / Częstotliwość [Hz]	230~ / 50
Moc [W]	750
no [/min]	800-3000
Długość fali [nm]	650
Klasa ochrony	II
Moc [mW]	≤ 1
Wymiary (szerokość x długość x wysokość) [mm]	235x270x285
Cieżar [kg]	2,45

Nie patrz w wiązkę światła. Produkt laserowy klasy 2. PN-EN 60825-1:2014

Opis urządzenia

Produkt jest narzędziem służącym do wycinania nieregularnych krzywizn i kształtów w drewnie, metalu lub innych materiałach. Urządzenie działa za pomocą ostrza posuwisto-zwrotnego, dzięki czemu idealnie nadaje się do takich zadań, jak wycinanie skomplikowanych wzorów lub wycinanie otworów w ścianach na gniazdka elektryczne. Produkt ten jest powszechnie stosowany w pracach stolarskich, budowlanych i domowych projektach typu „zrób to sam” w celu uzyskania precyzyjnych cięć, z którymi inne piły mogą mieć problem.

Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użytkowania produktu.

Korzystanie z instrukcji

Montaż

Prowadnica równoległa

Przełoż prowadnicę równoległą (C) przez szczeliny (D) w płycie bazowej. Przesuń prowadnicę do żądanej pozycji i zablokuj ją za pomocą pokręteł regulacyjnych (E).

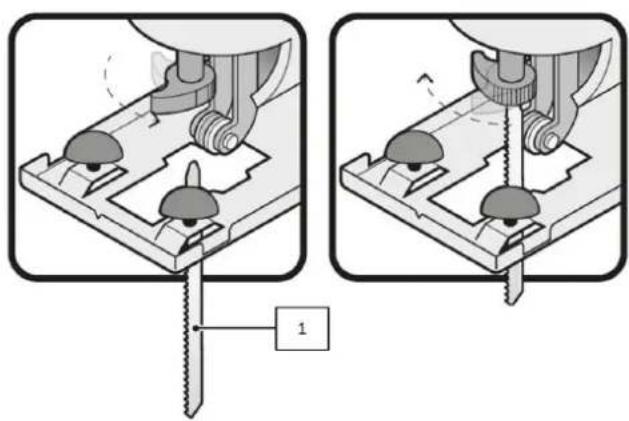

• Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy odłączyć je od zasilania.

• Podczas wymiany lub zakładania nowego ostrza piły należy nosić rękawice ochronne.

• Upewnij się, że otwór podtrzymujący ostrze jest wolny od trocin.

• Aby otworzyć podporę ostrza, należy obrócić dźwignię w prawo.
• Wsuń ostrze całkowicie do uchwytu ostrza, upewniając się, że tylna strona ostrza pasuje do szczeliny prowadnicy rolkowej.
• Aby zabezpieczyć ostrze, należy przesunąć dźwignię w lewo, zamykając podporę ostrza.

1- W tej wyrzynarce zastosowano brzeszczot z trzonkiem w kształcie litery T. Aby uzyskać lepsze efekty cięcia należy używać właściwego ostrza w zależności od materiału i rodzaju cięcia.

Obstugiwanie

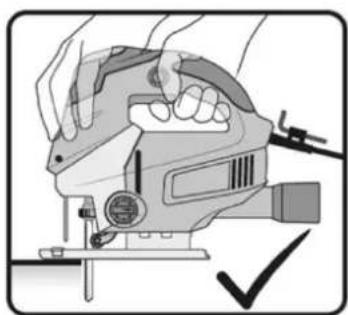

OSTRZEŻENIE

Zawsze trzymaj elektronarzędzie jedną ręką za przednią część uchwytu i drugą za uchwyt! Nigdy nie próbuj obsługiwać elektronarzędzia jedną ręką!

1. Mocno chwyć piłę, opierając jedną rękę na raczce, a drugą na przedniej części uchwytu.
2. Naciśnii przełącznik on/off palcem wskazującym.
3. Aby włączyć blokade, naciśnii ja kciukiem.

Kontrola rozruchu i działania

1. Praca przerywana: Podłącz wtyczkę do gniazdka. Naciśnij przełącznik (F), aby uruchomić narzędzie. Aby zatrzymać narzędzie wystarczy zwolnić przełącznik.
2. Praca ciągła: Podłącz wtyczkę do gniazdka. Naciśnij przełącznik (F) i zablokuj go, naciskając przycisk pracy ciągłej (G). Aby zatrzymać narzędzie, naciśnii i zwolnji przełącznik.

G F

Kontrola prędkości

Za pomocą pokrętła prędkości (1) można wybrać żądaną częstotliwość skoków (również podczas pracy).

1-2 = niska częstość uderzeń

3-4 = średnia częstotliwość uderzeń

5-6 = wysoka częstotliwość uderzeń

• Lekki nacisk na przełącznik on/off oznacza niską częstotliwość skoków.
• Większe naciskanie na przełącznik on/off powoduje większą częstotliwość skoków.

Odsysanie pyłu

Odpylanie zapobiega gromadzeniu się dużych ilości pyłu, wysokiemu stężeniu pyłu w powietrzu otoczenia i ułatwia jego usuwanie.

W przypadku długotrwałej obróbki drewna lub w przypadku zastosowań komercyjnych, w których powstaje pył szkodliwy dla zdrowia, maszynę należy podłączyć do odpowiedniego zewnętrznego urządzenia do odsysania pyłu.

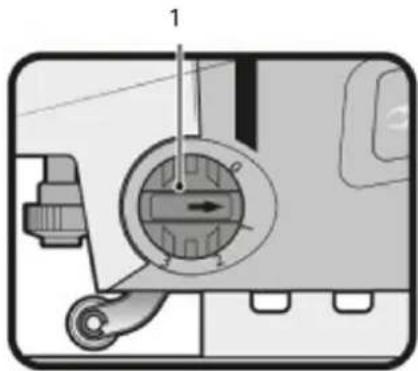

Równoważenie kontroli akcji

Mechanizm równoważący zmienia kąt cięcia ostrza, zwiększając w ten sposób wydajność cięcia. Można go również regulować podczas pracy bez obciążenia. Więcej szczegółów znajdziesz w tabeli wyboru działań równoważących. Nie należy wywierać nadmiernej siły na ostrze podczas cięcia z zachowaniem równowagi. Ostrze tnie tylko podczas ruchu w górę.

1

1- Równoważenie kontroli akcji

Diagram wyboru działań równoważących

A

B

C

D

A. Cienki materiał. Drobne cięcia. Zamknięte krzywe.

B. Gruby materiał (stal i płyta wiórowa).

C. Gruby materiał (drewno i plastik).

D. Szybkie cięcia (miękkie drewno). Cięcie wzdłuż stojów drewna.

Regulacja kąta cięcia

1. Odłącz urządzenie od źródła zasilania.
2. Odkręć dwie śruby na płycie bazowej za pomocą dołączonego klucza imbusowego.
3. Jeśli śruby są poluzowane, ustaw płytę bazową pod żądanym kątem za pomocą ząbkowanej prowadnicy w bucie.
4. Ponownie dokręć śruby.
5. Natychmiast umieść klucz imbusowy z powrotem w uchwycie w osłonie kabla zasilającego.

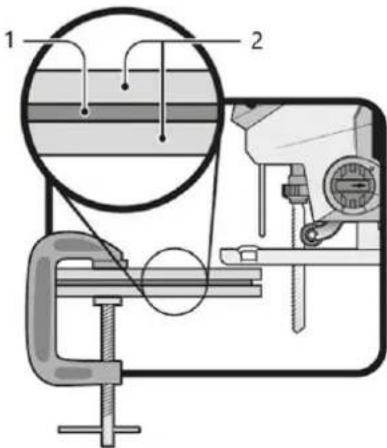

Ciete arkusze drewna

Do cięcia większości arkuszy drewna lub bardzo cienkiego drewna należy używać brzeszczotu z drobnymi zębami. Zmniejsz drzazgi na krawędziach. Zaciśnij kawałki drewna na obu powierzchniach przedmiotu obrabianego i rozpocznij cięcie.

OSTROŻNOŚĆ

Nie należy używać funkcji równoważenia podczas wycinania zamkniętych okręgów i kątów.

1- Przedmiot obrabiany

2- Odpady drewniane

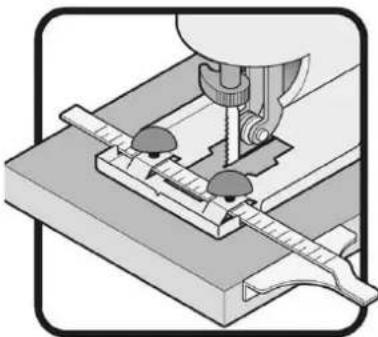

Ciecie proste

Aby uzyskać wyraźniejsze, proste cięcia, należy używać prowadnicy równoległej dołączonej do narzędzia. Podeprzyj prowadnicę o krawędź przedmiotu obrabianego. Cięcia proste można również wykonać powoli, po uprzednio zaznaczonej linii, aby uzyskać dobre wykończenie.

Podobnie jak w przypadku cięć prostych, cięcia kołowe pozwalają na uzyskanie dobrego wykończenia poprzez powolne podążanie wzdłuż wcześniej zaznaczonej linii. Mimo że w zestawie nie ma prowadnicy kołowej, jej użycie umożliwia wykonywanie idealnych cięć kołowych.

Przewodnik laserowy

Wbudowany prowadnik laserowy ma na celu uzyskanie precyzyjnego cięcia. Używaj prowadnicy laserowej za każdym razem, gdy praca wymaga precyzyjnych cięć, np. podczas podążania za wcześniej narysowanymi liniami na powierzchni

• Aby aktywować prowadnicę laserową, należy ustawić przełącznik lasera I/O w pozycji włączonej.
• Naciśnij przełącznik on/off i rozpocznij cięcie przedmiotu obrabianego wzdłuż wcześniej narysowanej linii z rzuconą na powierzchnię linią laserową.

Światło laserowe

Nie patrz w wiązkę

Klasa lasera 2

= 650 ~nm; P ≤ 1 mW

PN-EN 60825-1:2014

Patrzenie na wyjściowy strumień lasera za pomocą teleskopowych instrumentów optycznych (na przykład teleskopów i lornetek) może stwarzać zagrożenie dla oczu, dlatego użytkownik nie powinien kierować wiązki w stronę obszaru, w którym mogą być używane takie instrumenty.

Konserwacja i przechowywanie

OSTROŻNOŚĆ

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy odłączyć je od zasilania.

• Narzędzie oraz otwory wentylacyjne (jeśli występują) należy zawsze utrzymywać w czystości. Regularne czyszczenie i konserwacja urządzenia zapewni wydajność i wydłuży żywotność narzędzia.
• Jeżeli mimo przestrzegania rygorystycznych procedur produkcyjnych i testowych narzędzie ulegnie awarii, naprawa powinna zostać przeprowadzona przez autoryzowany serwis.
• Utrzymuj wszystkie nakrętki, śruby i wkręty mocno dokręcone, aby mieć pewność, że narzędzie jest w bezpiecznym stanie technicznym.
  • W celach bezpieczeństwa wymień zużyte lub uszkodzone części.
• Stosuj wyłącznie oryginalne części zamienne. Części nie wyprodukowane przez producenta mogą być żle dopasowane i powodować obrażenia.
• Przechowuj narzędzie w suchym pomieszczeniu, niedostępnym dla dzieci i z dala od materiałów łatwopalnych.
• Nigdy nie mocz urządzenia i nie spryskuj go wodą!

- Do czyszczenia elementów plastikowych należy używać wilgotnej ściereczki. Nie używaj żadnych środków czyszczących, rozpuszczalników ani ostro zakończonych przedmiotów.

- Regularnie czyść otwory wentylacyjne i ruchome części miękką szczotką lub pędzlem malarskim, usuwając kurz, który się w nich gromadzi.

Ochrona środowiska i utylizacja

OSTROŻNOŚĆ

Na tym produkcie umieszczono symbol dotyczący postępowania ze zużytym sprzętem elektrycznym i elektronicznym. Oznacza to, że produktu tego nie należy wyrzucać wraz z odpadami domowymi, lecz należy go zwrócić do systemu zbiórki zgodnego z europejską dyrektywą WEEE. Porady dotyczące recyklingu można uzyskać w lokalnych urzędach lub sklepach. Następnie zostanie on poddany recyklingowi lub zdemontowany w celu zmniejszenia negatywnego wpływu na środowisko. Sprzęt elektryczny i elektroniczny może być niebezpieczny dla środowiska i zdrowia ludzi, ponieważ zawiera substancje niebezpieczne.

Strony

1- Kontrola prędkości

2- Przewodnik laserowy

3- Pręt ochronny

4- Pokrętła regulacyjne prowadnicy równoległej

5- Przycisk ciągłego użytkowania

6- Uchwyt

7- Przełącznik

8- Podpora ostrza

9- Prowadnica rolkowa

10- Płyta podstawy

11- Równoważenie kontroli akcji

12- 23 - klucz imbusowy

13- Przewód zasilania

14- Adapter do odkurzacza

15- Prowadnica równoległa
