ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CSMH-100 MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Παράμετροςπεριγραφή	Παράμετροςαξία
Όνομα προϊόντος	Μηχανή συνεχούς σφράγισης
Μοντέλο	MSW-CSMH-100
Ονομαστική τάση [V~] /Συχνότητα [Hz]	230 / 50
Ονομαστική ισχύς [W]	500
Εύρος θερμοκρασίας [°C]	0-300
Διαστάσεις [Πλάτος x Βάθος x'Υψος; mm]	820 x 500 x 300
Βάρος [kg]	18,7

1. Σκοπός προϊόντος:

Αυτό το προϊόν έχει σχεδιαστεί για σφράγιση πλαστικής μεμβράνης και κατασκευή σακουλών. Εφαρμόζεται ευρέως σε βιομηχανίες όπως τα τρόφιμα, τα φαρμακευτικά προϊόντα, τα χημικά, τα καθημερινά προϊόντα, οι σπόροι και άλλα. Χρησιμεύει ως ιδανική λύση σφράγισης για τη συσκευασία προϊόντων παρτίδας σε εργοστάσια, καταστήματα και παρόμοια περιβάλλοντα.

2. Σημειώσεις ασφαλείας:

1. Τροφοδοτικό:

• Επιβεβαιώστε τον σωστό τύπο τροφοδοσίας για το μηχάνημα για να αποφύγετε τυχόν σφάλματα.
• Το μηχάνημα χρησιμοποιεί μονοφασικό ρεύμα τριών καλωδίων. Τα κίτρινα και πράσινα καλώδια είναι καλώδια γείωσης και πρέπει να γειώνονται ανεξάρτητα και με ασφάλεια. Δεν πρέπει να αφαιρούνται.

2. Αποτρέψτε την πίεση στις γραμμές ρεύματος:

- Αποφύγετε να ασκείτε πίεση σε καλώδια ρεύματος και αποθηκεύστε τα τακτοποιημένα όταν δεν τα χρησιμοποιείτε.

3. Ηλεκτρική ασφάλεια:

• Μόλις ενεργοποιηθεί η τροφοδοσία, αποφύγετε να αγγίζετε οποιαδήποτε ηλεκτρική συσκευή.
• Μην αγγίζετε κινούμενα μέρη ενώ το μηχάνημα λειτουργεί για να αποφύγετε τραυματισμούς.
• Αποφύγετε την επαφή με το θερμαντικό μπλοκ κατά τη λειτουργία για να αποφύγετε εγκαύματα.

4. Συνθήκες λειτουργίας:

- Μη χρησιμοποιείτε το μηχάνημα σε διαβρωτικά ή υγρά περιβάλλοντα.

5. Προειδοποίηση τροποποίησης:

- Μην αλλάζετε κανένα μέρος του μηχανήματος χωρίς την κατάλληλη εξουσιοδότηση.

6. Καθαρισμός και συντήρηση:

- Διατηρείτε το μηχάνημα καθαρό τόσο εσωτερικά όσο και εξωτερικά. Αφαιρείτε τακτικά τυχόν υπολείμματα ή σωματίδια από την ταινία στεγανοποίησης.

7. Απενεργοποίηση όταν δεν χρησιμοποιείται:

- Απενεργοποιήστε το μηχάνημα όταν δεν χρησιμοποιείται.

8. Εγχειρίδιο αναφοράς:

- Κρατήστε το εγχειρίδιο χρήσης για μελλοντική αναφορά.

3. Χαρακτηριστικά απόδοσης:

1. Ηλεκτρονικός έλεγχος σταθερής θερμοκρασίας:

EL

• Το μηχάνημα χρησιμοποιεί μια ηλεκτρονική συσκευή ελέγχου σταθερής θερμοκρασίας και έναν μηχανισμό οδήγησης χωρίς βήμα ρύθμισης.
• Είναι ικανό να σφραγίζει πλαστικές σακούλες μεμβράνης κατασκευασμένες από διάφορα υλικά και μπορεί να χρησιμοποιηθεί με διάφορες γραμμές ροής συσκευασίας χωρίς περιορισμό στο μήκος σφράγισης.
• Το μηχάνημα είναι γνωστό για την υψηλή του απόδοση συνεχούς σφράγισης, την αξιόπιστη ποιότητα σφράγισης, τη λογική δομή και την άνετη λειτουργία του.

4. Κύρια δομή και αρχή λειτουργίας

550 8 7 6 5 4 3 2 1 17 840 9 10 11 12 13 14 15 16 17

EL

18 19 20 380

1. Πλατφόρμα μεταφοράς
2. Μπροστινός τροχός μεταφορικής ταινίας
3. Μεταφορική ταινία
4. Διορθώθηκε η υποστήριξη
5. Στήριγμα ολίσθησης
6. Προστατευτικό κάλυμμα
7. Ρυθμιστικό πόμολο ροδών
8. Στέγαση
9. Διακόπτης αέρα
10. Διακόπτης ελέγχου
11. Είσοδος τροφοδοσίας
12. Κουμπί στερέωσης
13. Τραπέζι εργασίας
14. Κουμπί ρύθμισης μεταφορικής ταινίας
15. Παξιμάδι σύσφιξης
16. Οριζόντιο πόμολο στερέωσης πλατφόρμας μεταφοράς
17. Πλαίσιο μηχανής

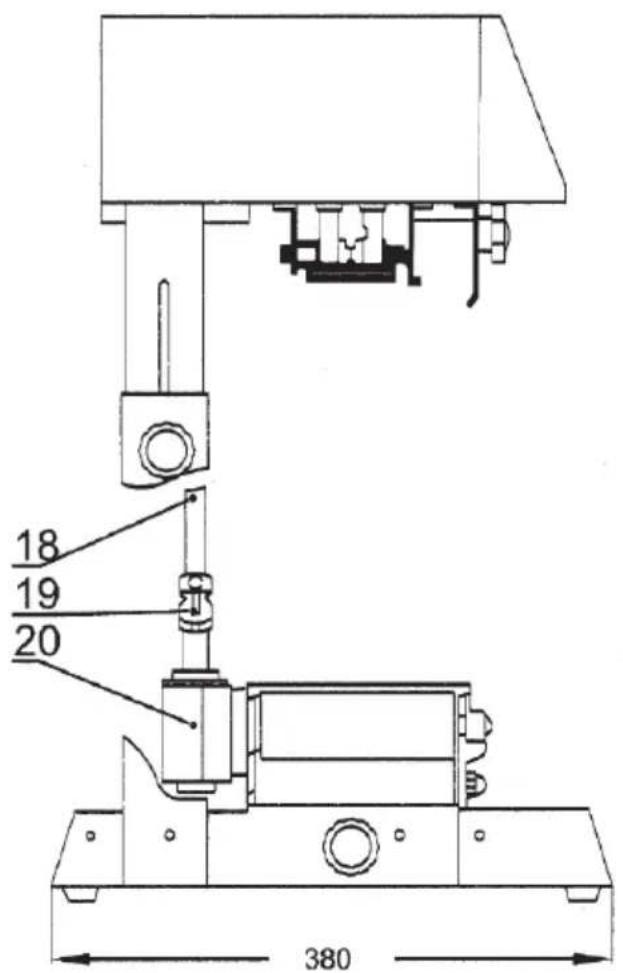

18. Κάθετος άξονας
19. Γενική συναρμολόγηση αρμού

20. Συγκρότημα κωνικού γραναζιού

Όταν η τροφοδοσία είναι ενεργοποιημένη, το ηλεκτρικό στοιχείο θέρμανσης παράγει θερμότητα, προκαλώντας ταχεία αύξηση της θερμοκρασίας του επάνω και του κάτω θερμαντικού μπλοκ. Ρυθμίστε τον ελεγκτή θερμοκρασίας στην απαιτούμενη τιμή και τον έλεγχο ρύθμισης ταχύτητας στην επιθυμητή ταχύτητα.

Η πλαστική σακούλα που πρόκειται να σφραγιστεί μεταφέρεται από τον μεταφορικό ϯάντα στη μέση της τρέχουσας άνω και κάτω ταινίας στεγανοποίησης. Η σακούλα στη συνέχεια μεταφέρεται στην περιοχή θέρμανσης όπου συσφίγγεται από τις επάνω και κάτω ταινίες στεγανοποίησης. Η πλαστική μεμβράνη πιέζεται από τον τροχό πίεσης και συγκολλάται μεταξύ τους αφού θερμανθεί και μαλακώσει.

Κάτω από τη σύσφιξη από τις ταινίες σφράγισης, το σφραγισμένο τμήμα της πλαστικής σακούλας αποστέλλεται στην περιοχή ψύξης για ψύξη και διαμόρφωση. Ο τροχός ράβδου κυλά το σφραγισμένο μέρος της πλαστικής σακούλας για να σχηματίσει λωρίδες ή επικαλυπτόμενες καμπύλες.

Το κινητήριο εξάρτημα της μηχανής στεγανοποίησης τροφοδοτείται από έναν κινητήρα, ο οποίος συγχρονίζει τη λειτουργία της ταινίας στεγανοποίησης, της ταινίας οδήγησης και του μεταφορικού ιμάντα μέσω γραναζιών.

5. Χρησιμοποιήστε τη μέθοδο

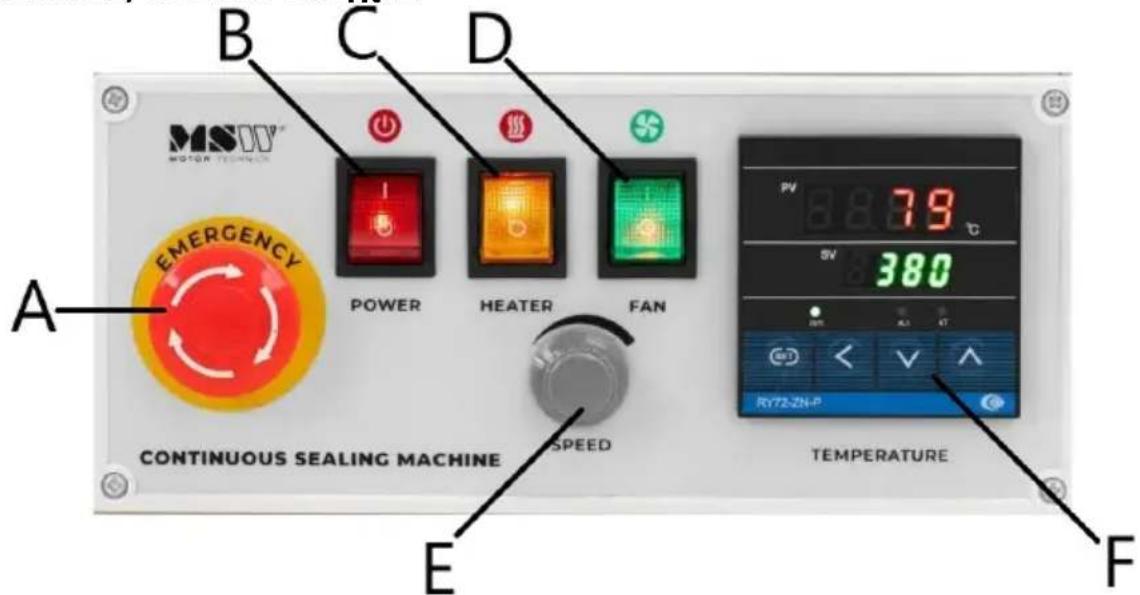

Πίνακας κουτιού ελέγχου

B C D MSUV® POWER HEATER FAN A EMERGENCY CONTINUOUS SEALING MACHINE SPEED E TOMPERATURE PV 79°C 5V 380 ON AL AT CY72-ZN-P F

ENA σι ντο Κουμπί έκτακτης ανάγκης Διακόπτης τροφοδοσίας Διακόπτης θερμαντήρα

ρε Διακόπτης ανεμιστήρα

μι Ρύθμιση ταχύτητας

φά Ρύθμιση θερμοκρασίας θερμής

σφράγισης

Προετοιμασίες, ρυθμίσεις και έλεγχοι πριν από τη χρήση

- Το μηχάνημα είναι εξοπλισμένο με βύσμα τριών ακίδων με γείωση περιβλήματος. Βεβαιωθείτε ότι υπάρχει σωστή γείωση κατά τη χρήση για να διασφαλιστεί η ασφαλής λειτουργία.

- Όταν χρησιμοποιείτε το μηχάνημα για πρώτη φορά ή αφού είναι ανενεργό για μεγάλο χρονικό διάστημα, το ηλεκτρικό στοιχείο θέρμανσης μπορεί να έχει απορροφήσει υγρασία. Σε αυτήν την περίπτωση, προθερμάνετε το μηχάνημα σε χαμηλή θερμοκρασία για αρκετά λεπτά πριν ξεκινήσετε την κανονική λειτουργία.

- Προσαρμόστε το ύψος και τη θέση της πλατφόρμας μεταφοράς ώστε να ανταποκρίνεται στις απαιτήσεις συσκευασίας.

- Ρυθμίστε τη θέση εισόδου τροφοδοσίας σύμφωνα με τις διαστάσεις του περιγράμματος της γραμμής στεγανοποίησης και του ανοίγματος της σακούλας.

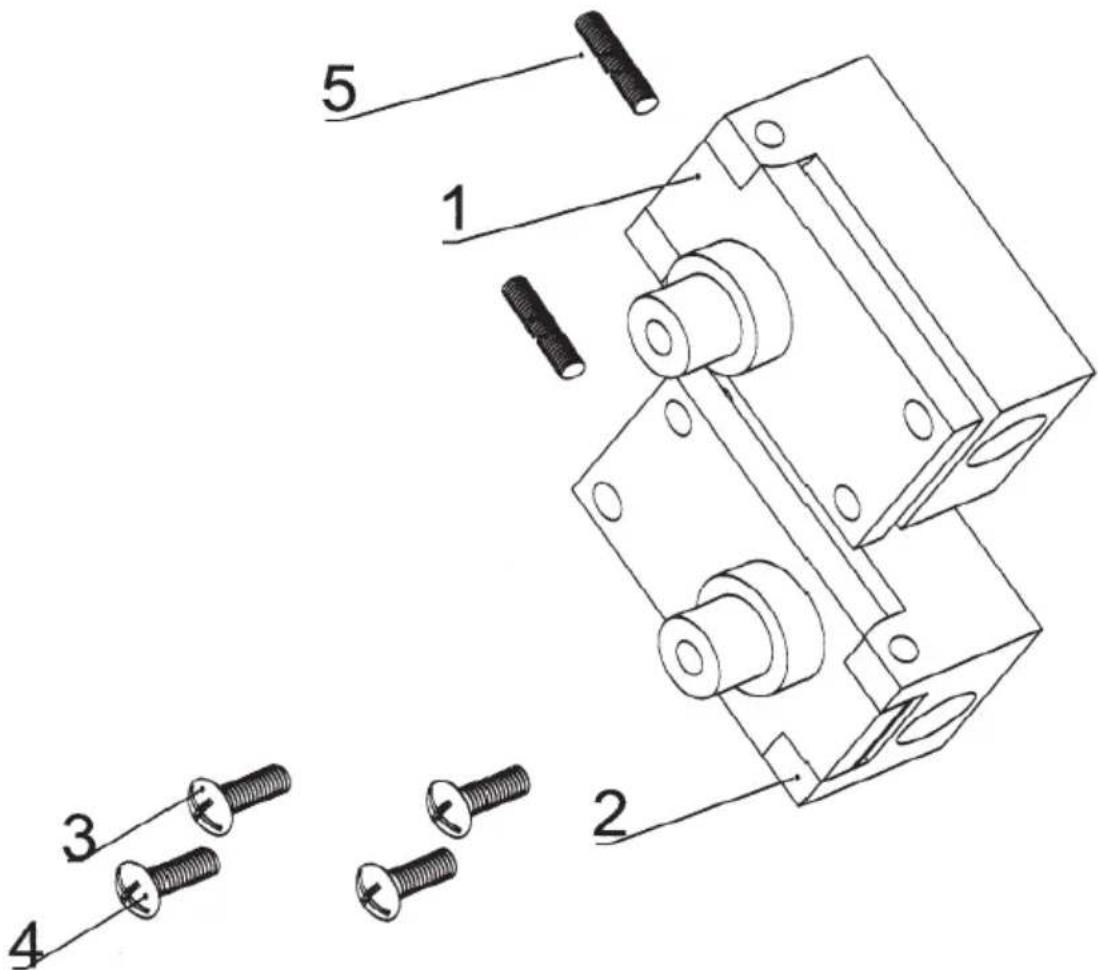

Ρύθμιση μπλοκ ρύθμισης κινούμενης τροχαλίας

EL

1 Κάθισμα με κινούμενο τροχό

2 Κίνηση τροχαλίας κάθισμα

3/4 Puθμιστικός κοχλίας

5 Avoiξη

Διαδικασίες έναρξης:

1. Ενεργοποίηση : Ενεργοποιήστε την τροφοδοσία και πατήστε το διακόπτη εκκίνησης. Η ενδεικτική λυχνία θα ανάψει. Ρυθμίστε την ταχύτητα χρησιμοποιώντας το κουμπί ρύθμισης ταχύτητας. Όλα τα εξαρτήματα οδήγησης θα λειτουργούν συγχρονισμένα.

2. Ρύθμιση τροχού ραβδώσεων : Ρυθμίστε με ακρίβεια το κουμπί του τροχού ραβδώσεων για να ρυθμίσετε την πίεση στον τροχό ραβδώσεων. Μόλις ρυθμιστεί σωστά η πίεση, στερεώστε την οριακή βίδα.

3. Διακόπτης θέρμανσης : Ανάψτε τη θέρμανση και θα ανάψει το πράσινο φως του ηλεκτρονικού ελεγκτή θερμοκρασίας. Ρυθμίστε τη θερμοκρασία του ελεγκτή με βάση το υλικό και το πάχος του σάκου συσκευασίας. Ξεκινήστε με χαμηλή ταχύτητα λειτουργίας κατά την προθέρμανση.

4. Ανεμιστήρας Ψύξης : Ανάλογα με το υλικό και το πάχος της πλαστικής σακούλας, αποφασίστε εάν είναι απαραίτητο να ενεργοποιήσετε τον ανεμιστήρα για ψύξη.

5. Διαδικασία σφράγισης : Ρυθμίστε την είσοδο τροφοδοσίας και τοποθετήστε το άνοιγμα της σακούλας που πρόκειται να σφραγιστεί. Όταν η ταινία στεγανοποίησης πιάσει τη σακούλα, θα κινηθεί αυτόματα προς τα εμπρός. Βεβαιωθείτε ότι δεν πιέζετε ή μπλοκάρετε τη σακούλα για να αποφύγετε ακατάλληλη σφράγιση ή σφάλματα.

6. Αφαίρεση εμποδίων : Εάν υπάρχουν βρώμικα υλικά στην ταινία στεγανοποίησης ή στο μπλοκ θέρμανσης, σταματήστε το μηχάνημα και αφαιρέστε τα προσεκτικά, καθώς οι υψηλές θερμοκρασίες μπορεί να προκαλέσουν εγκαύματα.

Διαδικασίες διακοπής:

1. Ρύθμιση κουμπιού : Πριν σταματήσετε το μηχάνημα, γυρίστε πρώτα το κουμπί ρύθμισης ξανά στο μηδέν.
2. Ανεμιστήρας : Ενεργοποιήστε τον ανεμιστήρα για να κρυώσει το σύστημα. Ο δείκτης θερμοκρασίας θα αρχίσει να πέφτει.

3. Στεγανωτική ταινία Λειτουργία : Διατηρήστε τη στεγανωτική ταινία σε λειτουργία μέχρι η θερμοκρασία να πέσει κάτω από τους 100°C.

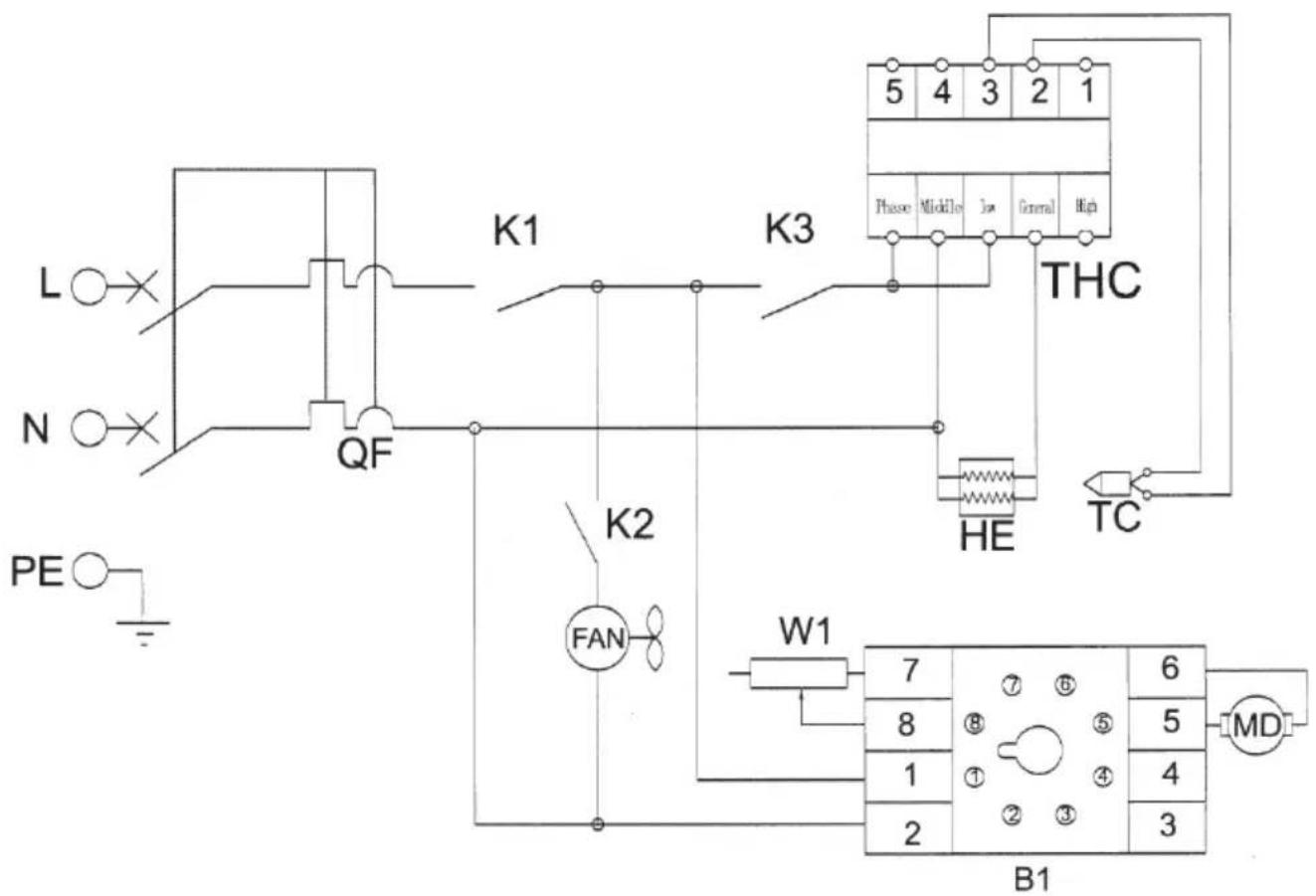

4. Διάγραμμα ηλεκτρικού κυκλώματος


QF	Διακόπτης κυκλώματος
K1	Διακόπτης τροφοδοσίας
K2	Διακόπτης ανεμιστήρα
K3	Διακόπτης θερμικής στεγανοποίησης
MD	Μοτέρ DC

THC	Ελεγκτής θερμοκρασίας
TC	Θερμικό ζευγάρι
AYTOΣ	Σωλήνας θέρμανσης
W1	Ποτενσιόμετρο

ANEMIŠTHPAŠ Ανεμιστήρας αξονικής ροής

B1 Πίνακας υψηλής ταχύτητας

Αντιμετώπιση προβλημάτων

Δυσλειτουργία	Αιτίες	Αντιμετώπιση προβλημάτων
Η ταινία στεγανοποίησης αποκλίνει	Ο άξονας του κινητήριου τροχού και ο άξονας του κινητήριου τροχού δεν είναι παράλληλοι.	Ρυθμίστε τις δύο βίδες ρύθμισης στο κάθισμα του κινούμενου τροχού για να βεβαιωθείτε ότι δεν υπάρχει απόκλιση.
Η στεγανοποιητική ταινία σπάει εύκολα	1. Η στεγανοποιητική ταινία είναι πολύ σφιχτή.2. Η ταινία στεγανοποίησης αποκλίνει.3. Η στεγανοποιητική ταινία έχει πτυχώσεις.4. Η επιφάνεια στεγανοποίησης έχει κολλήσει με φιλμ ή άλλα βρώμικα πράγματα στην επιφάνεια.5. Η στεγανοποιητική ταινία καίγεται εύκολα.	1. Ρυθμίστε την κατακόρυφη βίδα ρύθμισης στο κάθισμα του κινούμενου τροχού για να βεβαιωθείτε ότι η ταινία στεγανοποίησης τεντώνεται με τη σωστή στεγανότητα.2. Δείτε το παραπάνω στοιχείο.3. Η πτυχή της ταινίας στεγανοποίησης πρέπει να αφαιρεθεί.4. Αφαιρέστε τα πράγματα που κολλάνε στην επιφάνεια της στεγανοποιητικής ταινίας.5. Το διάστημα μεταξύ των μπλοκ θέρμανσης είναι πολύ μικρό ή η θερμοκρασία είναι πολύ υψηλή.
Το χτύπημα δεν είναι ξεκάθαρο	1. Ο τροχός που στραγγίζει φθείρεται.2. Το ελατήριο πίεσης του καθίσματος του στροβιλιστικού τροχού δεν είναι σφιγμένο.	1. Αντικαταστήστε τον τροχό ράβδου.2. Ρυθμίστε το ελατήριο πίεσης του καθίσματος του στροφείου.
Κατά τη μεταφορά, η στεγανοποιητική ταινία συναντά αντίσταση.	Το διάστημα μεταξύ των σανίδων θέρμανσης ή των σανίδων ψύξης είναι πολύ μικρό ή η τριβή είναι πολύ υψηλή.	Το διάστημα μεταξύ των σανίδων θέρμανσης ή των σανίδων ψύξης πρέπει να είναι κατάλληλο, έτσι ώστε το διάστημα μεταξύ των δύο ταινιών στεγανοποίησης να είναι περίπου το πάχος ενός στρώματος σακούλας

EL

		συσκευασίας για να διασφαλιστεί η σταθερότητα σφράγισης και η διαύγεια ράβδου χωρίς να επιμηκύνονται πολύ τα δύο άκρα του τμήματος στεγανοποίησης.
Όταν ο σάκος συσκευασίας μετακινείται στον μεσαίο τροχό πίεσης ή στον τροχό ράβδου, υπάρχει η εμφάνιση μπλοκαρίσματος ή κύλισης στον τροχό.	Η πίεση του μεσαίου τροχού πίεσης ή του τροχού ράβδου είναι πολύ υψηλή.	1. Η πίεση του μεσαίου τροχού συμπίεσης ή του τροχού σφράγισης πρέπει να είναι σωστή, έτσι ώστε το διάστημα μεταξύ των δύο ταινιών στεγανοποίησης να είναι περίπου το πάχος ενός στρώματος σακούλας συσκευασίας για να διασφαλίζεται η σταθερότητα σφράγισης και η διαύγεια σφράγισης χωρίς να επιμηκύνονται τα δύο άκρα της σφράγισης χωρίστε πάρα πολύ.2. Αφού ολοκληρωθεί η ρύθμιση διαστήματος, ρυθμίστε τη βίδα ορίου.
Ο μεταφορικός ιμάντας αποκλίνει	Ο άξονας κυλίνδρου οδήγησης και ο άξονας του μεσαίου κυλίνδρου δεν είναι παράλληλοι.	Ρυθμίστε τις δύο βίδες ρύθμισης του άξονα του κινούμενου κυλίνδρου (μπροστινός άξονας) στην πλατφόρμα μεταφοράς.
Ο μεταφορικός ιμάντας δεν είναι σύγχρονος με την ταινία στεγανοποίησης	Ο μεταφορικός ιμάντας δεν είναι σφιγμένος.	1. Σφίξτε σωστά τις αλυσίδες του άξονα του κυλίνδρου κίνησης (μπροστινός άξονας) και του μεσαίου άξονα.2. Ρυθμίστε σωστά τον μεταφορικό ιμάντα.
