MANUAL DE UTILIZARE CSMH-100 MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

Date tehnice

Parametru descriere	Parametru valoare
Numele produsului	Maşină de etanșare continuă
Model	MSW-CSMH-100
Tensiune nominală [V~] / Frecvență [Hz]	230 / 50
Putere nominală [W]	500
Interval de temperatură [°C]	0-300
Dimensiuni [Latime x Adancime x Inaltime; mm]	820 x 500 x 300
Greutate [kg]	18,7

1. Scopul produsului:

Acest produs este conceput pentru etanşarea foliilor de plastic și fabricarea pungilor. Este aplicabil pe scară largă în industrii precum alimentară, farmaceutică, chimică, produse zilnice, semințe și multe altele. Acesta servește ca soluție de etanșare ideală pentru ambalarea produselor în loturi în fabrici, magazine și medii similare.

2. Note de siguranță:

1. Alimentare electrică:

• Confirmați tipul corect de alimentare pentru mașină pentru a evita orice erori.
• Aparatul folosește o putere monofazată cu trei fire. Firele galbene și verzi sunt fire de împământare și trebuie împământate în mod independent și sigur. Ele nu trebuie îndepărtate.

2. Preveniți presiunea pe liniile electrice:

- Evitați să puneți presiune pe liniile electrice și depozitați-le cu grijă atunci când nu sunt utilizate.

3. Siguranta electrica:

• Odată ce alimentarea este pornită, evitați să atingeți orice dispozitiv electric.
• Nu atingeți nicio piesă în mișcare în timp ce mașina funcționează pentru a preveni rănirea.
• Evitați contactul cu blocul de încălzire în timpul funcționării pentru a preveni arsurile.

4. Conditii de functionare:

- Nu utilizați maçina în medii corozive sau umede.

5. Avertisment de modificare:

- Nu schimbați nicio piesă a mașinii fără autorizația corespunzătoare.

6. Curățare și întreținere:

- Păstrați mașina curată atât în interior, cât și în exterior. Îndepărtați în mod regulat orice resturi sau particule de pe banda de etanșare.

7. Opriți când nu este utilizat:

- Opriți mașina când nu este utilizată.

8. Referință manuală:

- Păstrați manualul de utilizare la îndemână pentru referințe viitoare.

3. Caracteristici de performanță:

1. Control electronic al temperaturii constante:

• Mașina folosește un dispozitiv electronic de control al temperaturii constante și un mecanism de antrenare cu reglare continuă.
• Este capabil să sigileze pungi de folie de plastic fabricate din diverse materiale și poate fi utilizat cu diferite linii de flux de ambalare fără limită de lungime de etanșare.

RO

- Mașina este cunoscută pentru eficiența ridicată a etanșării continue, calitatea fiabilă a etanșării, structura rezonabilă și funcționarea convenabilă.

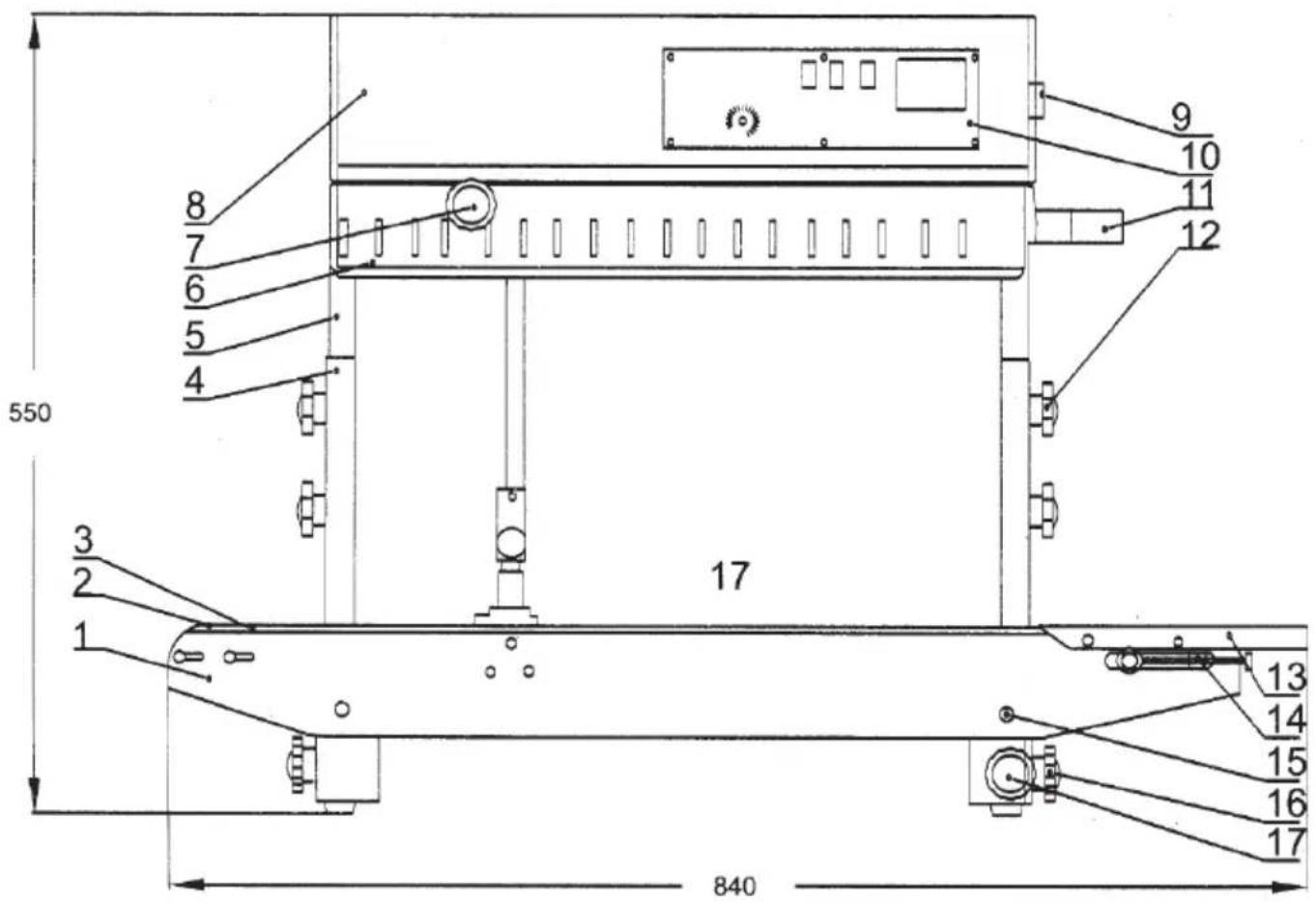

4. Structura principală și principiul de funcționare

550 8 7 6 5 4 3 2 1 17 840 9 10 11 12 13 14 15 16 17

RO

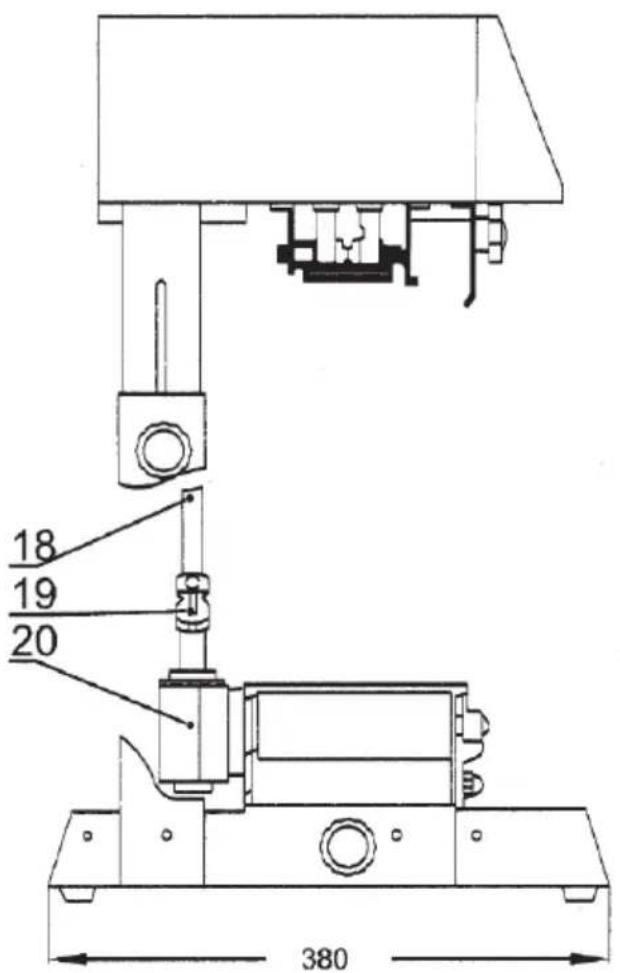

18 19 20 380

1. Platforma de transport
2. Bandă transportoare roată din față
3. Banda transportoare
4. Suport fix
5. Suport de alunecare
6. Capac de protectie
7. Buton de reglare a roții moletate
8. Locuinte
9. Comutator de aer
10. Comutator de control
11. Priză de alimentare
12. Buton de fixare
13. Masa de lucru
14. Buton de reglare a benzii transportoare
15. Piuliță de strângere
16. Buton de fixare orizontal al platformei de transport
17. Cadrul maşinii
18. Arbore vertical
19. Ansamblu articulat universal

20. Ansamblu angrenaj conic

Când alimentarea este pornită, elementul electric de încălzire generează căldură, determinând creșterea rapidă a temperaturii blocurilor de încălzire superioare și inferioare. Reglați regulatorul de temperatură la valoarea necesară și controlul de reglare a vitezei la viteza dorită.

Punga de plastic care urmează să fie sigilată este transportată de banda transportoare la mijlocul benzilor de etanșare superioare și inferioare care rulează. Punga este apoi transportată în zona de încălzire unde este prinsă de benzile de etanșare superioare și inferioare. Folia de plastic este presată de roata de presare și lipită împreună după ce a fost încălzită și înmuiată.

Sub prinderea de benzi de etanşare, porțiunea sigilată a pungii de plastic este trimisă în zona de răcire pentru răcire și modelare. Roata moleată rulează partea sigilată a pungii de plastic pentru a forma dungi sau curbe suprapuse.

Componenta de antrenare a maşinii de etanşare este alimentată de un motor, care sincronizează funcționarea benzii de etanşare, a benzii de ghidare și a benzii transportoare prin roți dințate.

5. Foloseşte metoda

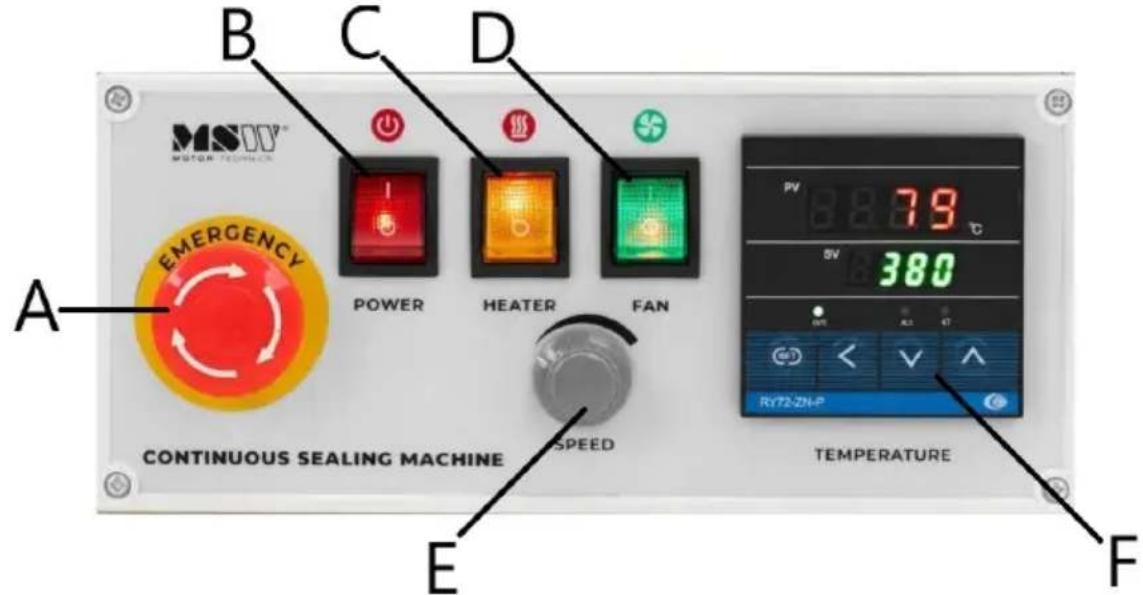

Panoul casetei de control

MGTV MOTOR TECHNOLOGY B C D EMERGENCY POWER HEATER FAN A CONTINUOUS SEALING MACHINE SPEED E TEMPERATURE PV 79 °C 5V 380 ON A2 E7 RY72-ZN-P F

O Buton de urgentă

B Comutator de alimentare

C Comutator de încălzire

D Comutator ventilator

E Reglarea vitezei

F Reglarea temperaturii de etanşare la cald

Pregătiri, reglaje și verificări înainte de utilizare

• Mașina este echipată cu un ștecher cu trei pini cu împământare a carcasei. Asigurați-vă că există o împământare adecvată în timpul utilizării pentru a garanta funcționarea în siguranță.
• Când utilizati mașina pentru prima dată sau după ce a fost inactiv pentru o perioadă îndelungată, este posibil ca elementul de încălzire electric să fi absorbit umiditatea. În acest caz, preîncălziți mașina la o temperatură scăzută timp de câteva minute înainte de a începe operațiunile normale.
• Reglați înălțimea și poziția platformei de transport pentru a îndeplini cerințele de ambalare.
• Reglați poziția admisiei de alimentare în funcție de dimensiunile de contur ale liniei de etanșare și a deschiderii sacului.

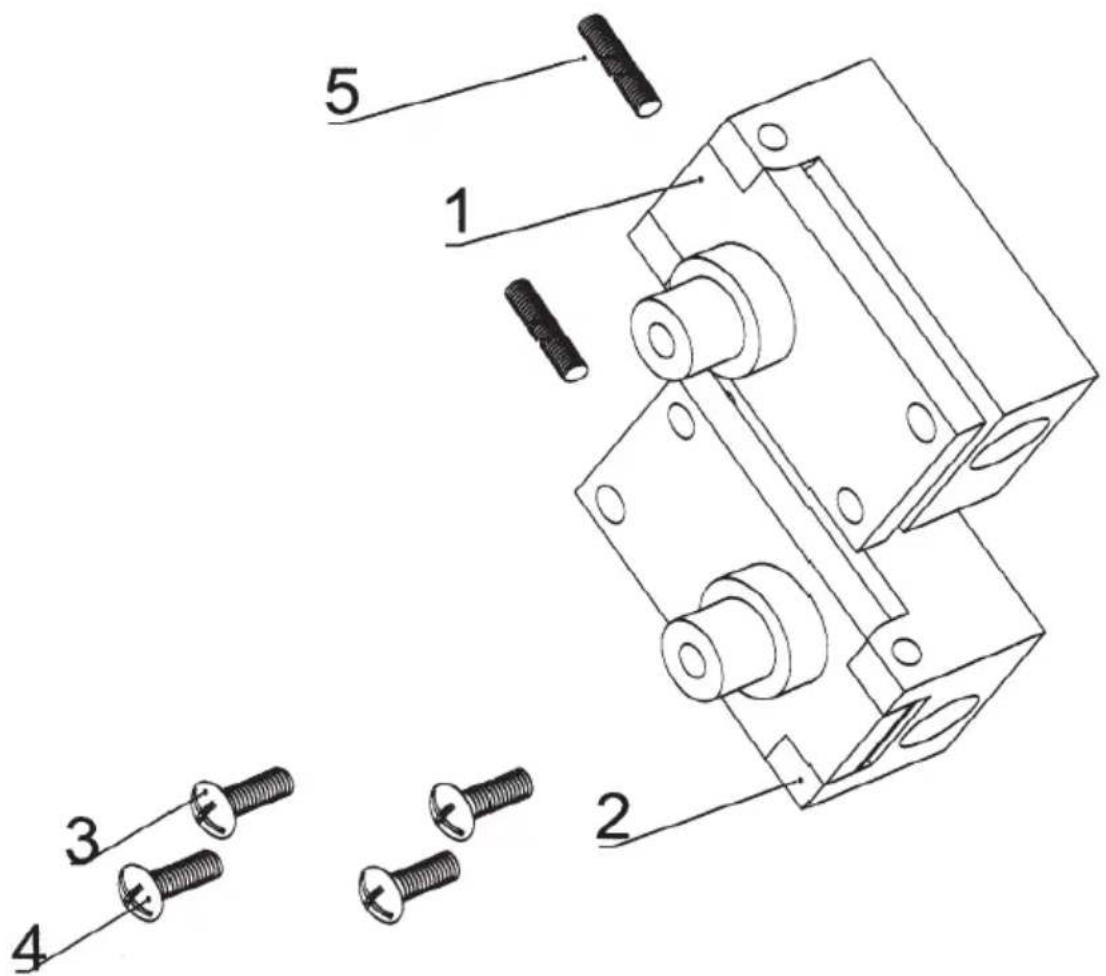

Reglarea blocului de reglare a scripetelor antrenate

1. Pornire : Porniți alimentarea și apăsați comutatorul de pornire. Indicatorul luminos se va aprinde. Reglați viteza folosind butonul de reglare a vitezei. Toate piesele de conducere vor rula sincron.

2. Reglarea moletului : Reglați fin butonul moletului pentru a regla presiunea asupra moletului. Odată ce presiunea este reglată corespunzător, strângeti şurubul de limită.

3. Comutator de încălzire : Porniți încălzirea, iar lumina verde a controlerului electronic de temperatură se va aprinde. Reglați temperatura controlerului în funcție de materialul și grosimea sacului de ambalare. Începeți cu o viteză mică în timpul preîncălzirii.

4. Ventilator de răcire : în funcție de materialul și grosimea pungii de plastic, decideți dacă este necesar să activați ventilatorul pentru răcire.

5. Proces de etanşare : Reglați orificiul de alimentare și poziționați deschiderea pungii pentru a fi sigilată. Când banda de etanşare prinde punga, aceasta se va deplasa automat înainte. Asigurați-vă că nu împingeți sau blocați punga pentru a preveni etanşarea necorespunzătoare sau defectiunile.

6. Îndepărtarea obstacolelor : Dacă există materiale murdare pe banda de etanșare sau pe blocul de încălzire, opriți mașina și îndepărtați-le cu grijă, deoarece temperaturile ridicate pot provoca arsuri.

1. Buton de reglare : Înainte de a opri maşina, mai întâi rotiți butonul de reglare înapoi la zero.

2. Ventilator : Porniți ventilatorul pentru a răci sistemul. Indicatorul de temperatură va începe să scadă.

3. Funcționează banda de etanșare :Țineți banda de etanșare în funcțiune până când temperatura scade sub 100°C.

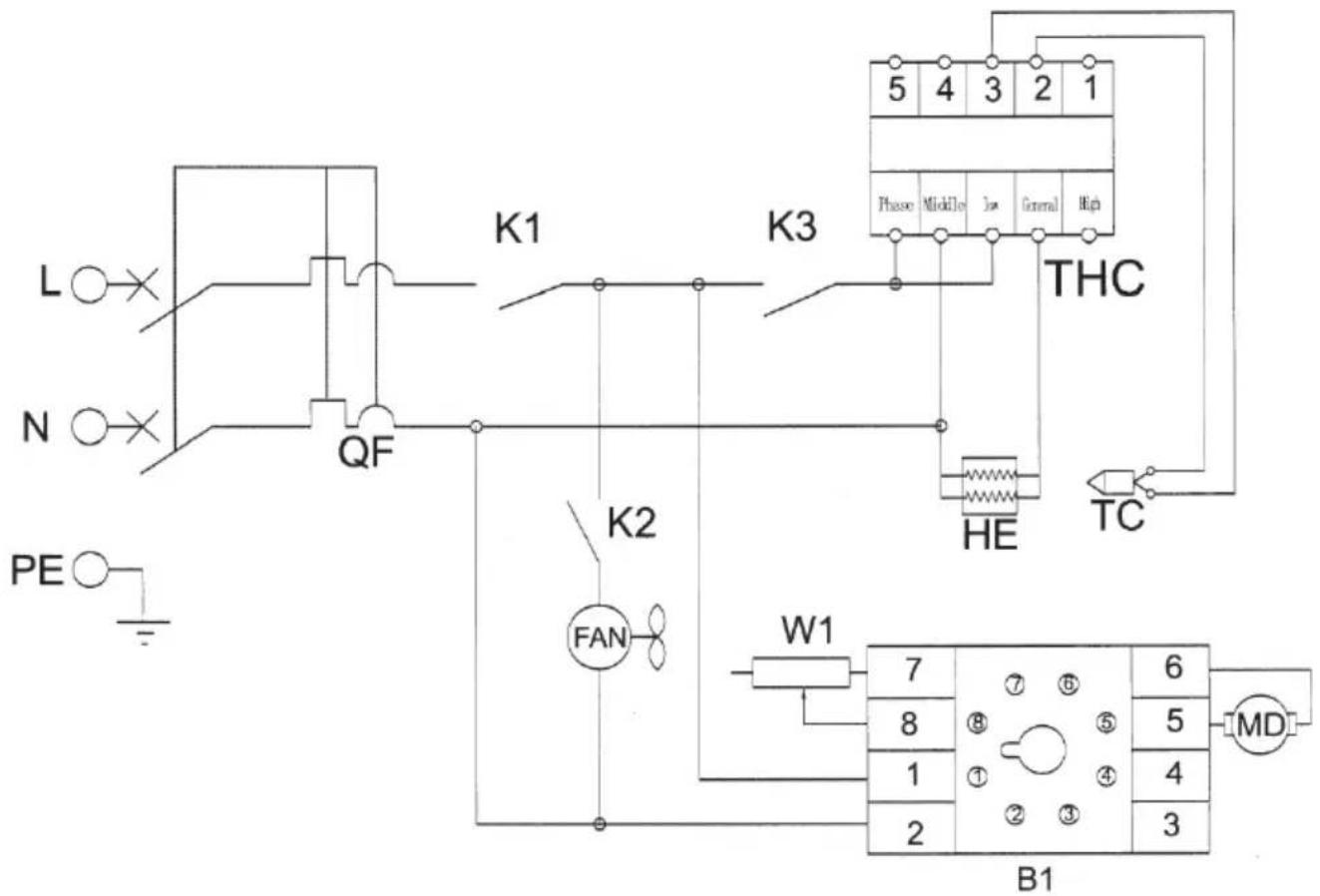

6. Schema circuitului electric

K3 Comutator de etanşare termică

MD motor DC

VENTILATOR Ventilator cu flux axial

THC Controller de temperatură

TC Cuplu termic

EL Tub de incalzire

W1 Potentiometru

B1 Placă de mare viteză

Depanare

Defecțiune	Cauze	Depanare
Banda de etanșare deviază	Arborele roții motoare și arborele roții conduse nu sunt paralele.	Reglați cele două șuruburi de reglare de pe scaunul roții conduse pentru a vă asigura că nu există nicio abatere.
Banda de etanșare se rupe ușor	1. Banda de etanșare este prea strânsă.2. Banda de etanșare deviază.3. Banda de etanșare are cute.4. Fața de etanșare este blocată cu folie sau alte lucruri murdare pe suprafață.5. Banda de etanșare se arde ușor.	1. Reglați șurubul de reglare verticală de pe scaunul roții conduse pentru a vă asigura că banda de etanșare este tensionată cu etanșarea adecvată.2. Vezi articolul de mai sus.3. Pliul benzii de etanșare trebuie îndepărtat.4. Îndepărtați lucrurile care se lipesc de suprafața benzii de etanșare.5. Intervalul dintre blocurile de încălzire este prea mic sau temperatura este prea mare.
Moletul nu este clar	1. Moletul se uzează.2. Arcul de presiune al scaunului roții moletate nu este strâns.	1. Înlocuiti roata moleată.2. Reglați arcul de presiune al scaunului roții moletate.
În timpul transportului, banda de etanșare întâmpină rezistență.	Intervalul dintre plăcile de încălzire sau plăcile de răcire este prea mic sau frecarea este prea mare.	Intervalul dintre plăcile de încălzire sau plăcile de răcire trebuie să fie adecvat, astfel încât intervalul dintre cele două benzi de etanșare să fie de aproximativ grosimea unui strat de sac de ambalare pentru a asigura fermitatea etanșării și claritatea moletului fără a prelungi prea mult cele două capete ale părții de etanșare.

RO

Când sacul de ambalare se deplasează spre roata de presare din mijloc sau roata moleată, apare blocarea sau rostogolirea în roată.	Presiunea roții de presare din mijloc sau a roții moletate este prea mare.	1. Presiunea roții de presare din mijloc sau a roții moletate trebuie să fie adecvată, astfel încât intervalul dintre cele două benzi de etanșare să fie de aproximativ grosimea unui strat de sac de ambalare pentru a asigura fermitatea etanșării și claritatea moletului fără a prelungi cele două capete ale etanșării. parte prea mult.2. După ce s-a terminat reglarea intervalului, reglați șurubul limită.
Banda transportoare deviază	Arborele rolei de antrenare și arborele rolei din mijloc nu sunt paralele.	Reglați cele două șuruburi de reglare ale arborelui cilindrului antrenat (arborele frontal) pe platforma de transport.
Banda transportoare nu este sincronă cu banda de etanșare	Banda transportoare nu este strânsă.	1. Strângeți corespunzător lanțurile arborelui cilindrului de antrenare (arborele din față) și ale arborelui mijlociu.2. Reglați corect banda transportoare.
