HASZNÁLATI ÚTMUTATÓ CSMH-100 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméterek leírás	Paraméterek érték
Precíziós mérleg	Folyamatos tömítógép
Modell	MSW-CSMH-100
Névleges feszültség [V ~] / Frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	500
Hőmérséklet-tartomány [°C]	0-300
Méretek (Szélesség x mélység x magasság) [mm]	820 x 500 x 300
Súly [kg]	18,7

1. A termék célja:

Ezt a terméket műanyag fóliazáráshoz és zacskókészítéshez tervezték. Széles körben alkalmazható az olyan iparágakban, mint az élelmiszeripar, a gyógyszeripar, a vegyipar, a napi termékek, a vetőmagok és így tovább. Ideális lezárási megoldásként szolgál a tételes termékcsomagoláshoz gyárakban, üzletekben és hasonló környezetekben.

2. Biztonsági megjegyzések:

1. Tápegység:

• A hibák elkerülése érdekében győződjön meg a gép megfelelő tápellátásának típusáról.
• A gép egyfázisú, háromvezetékes áramot használ. A sárga és a zöld vezeték földelő vezeték, amelyeket egymástól függetlenül és biztonságosan kell földelni. Ezeket nem szabad eltávolítani.

2. A távvezetékekre gyakorolt nyomás megelőzése:

- Kerülje el, hogy nyomást gyakoroljon a villanyvezetékekre, és rendezetten tárolja őket, amikor nem használja őket.

3. Elektromos biztonság:

• A bekapcsolás után ne érintsen meg semmilyen elektromos eszközt.
• A sérülések elkerülése érdekében ne érintsen meg semmilyen mozgó alkatrészt a gép működése közben.
• Az égési sérülések elkerülése érdekében működés közben kerülje a fűtőblokkal való érintkezést.

4. Működési feltételek:

- Ne használja a gépet korrozív vagy nedves környezetben.

5. Módosítás figyelmeztetés:

- Ne változtassa meg a gép egyetlen alkatrészét sem megfelelő engedély nélkül.

6. Tisztítás és karbantartás:

- Tartsa tisztán a gépet kívül és belül egyaránt. Rendszeresen távolítsa el a tömítőszalagról a törmeléket vagy részecskéket.

7. Kikapcsolás használaton kívül:

- Kapcsolja ki a gépet, ha nem használja.

8. Kézikönyvhivatkozás:

• Tartsa kéznél a használati útmutatót a későbbi használathoz.

3. Teljesítményjellemzők:

1. Elektronikus állandó hőmérséklet-szabályozás:

• A gép elektronikus állandó hőmérséklet-szabályozó berendezést és fokozatmentes beállítási hajtóművet használ.
• Különböző anyagokból készült műanyag fóliatasakok lezárására alkalmas, és különböző csomagolóanyag-folyósorokkal használható, a lezárási hossz korlátozása nélkül.

HU

- A gép ismert a magas folyamatos tömítési hatékonyságáról, megbízható tömítési minőségéről, ésszerű szerkezetéről és kényelmes működéséről.

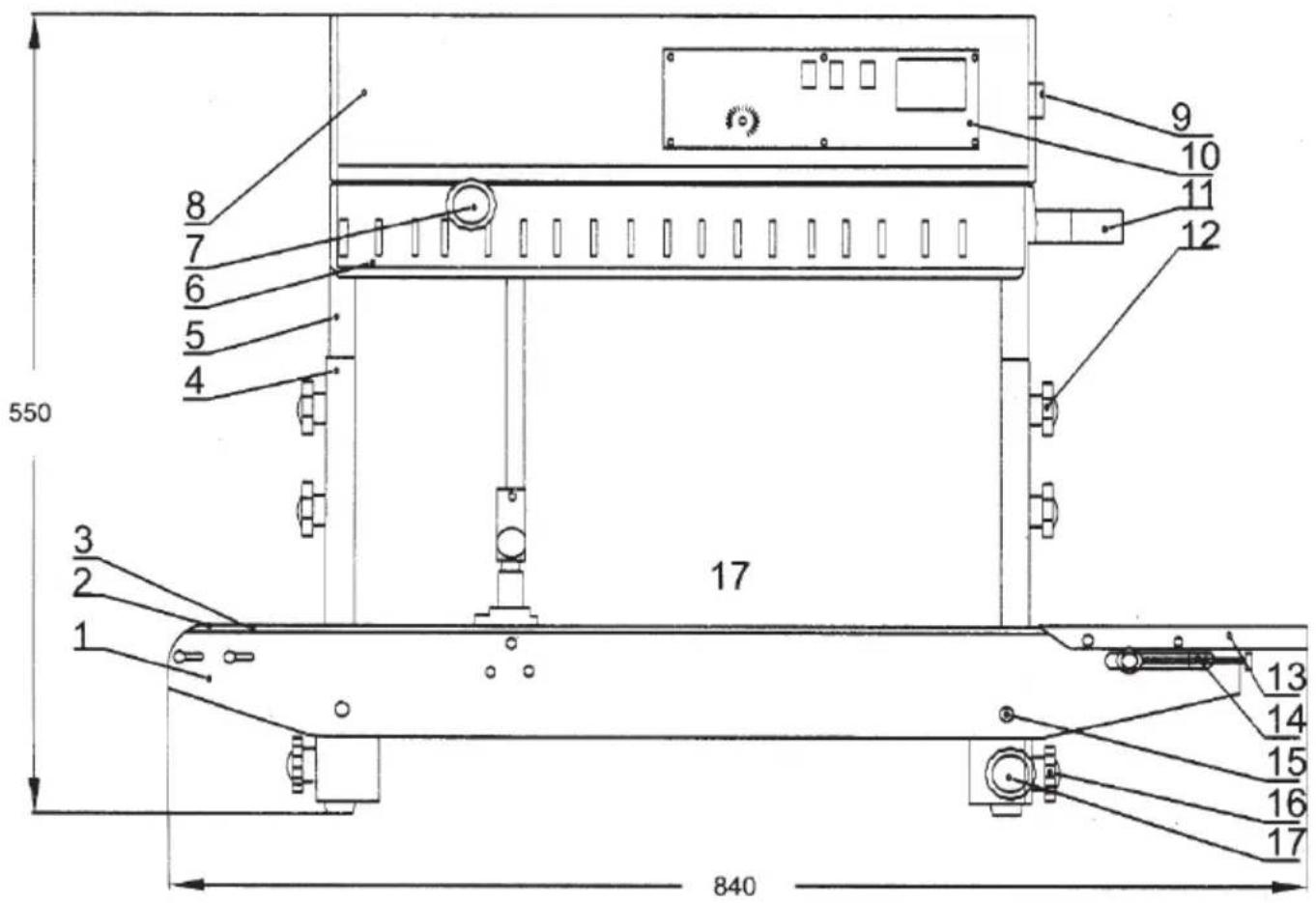

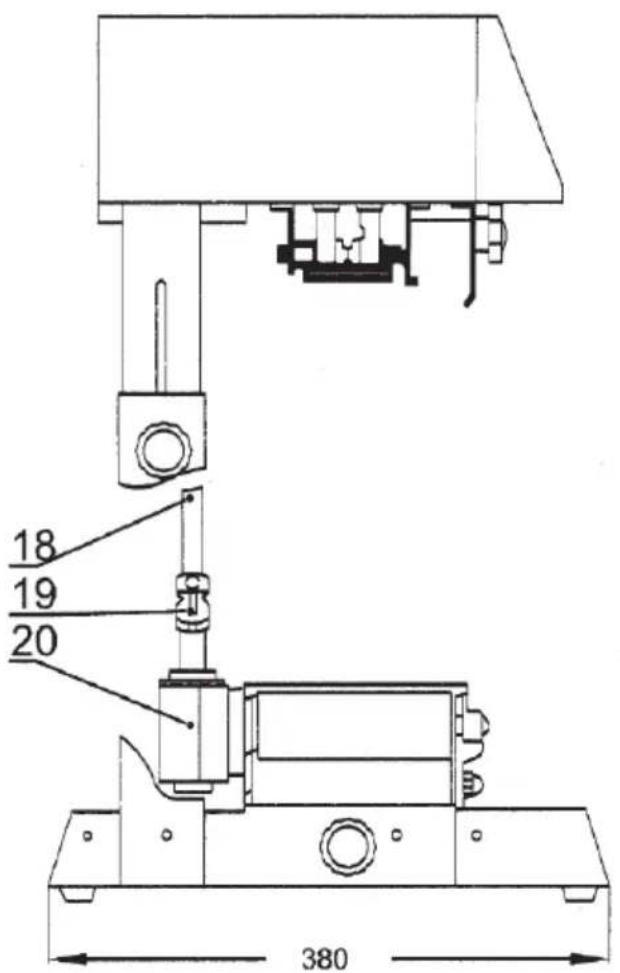

4. Fő szerkezet és működési elv

550 8 7 6 5 4 3 2 1 17 840 9 10 11 12 13 14 15 16 17

18 19 20 380

1. Szállító platform
2. Szállítószalag első kerék
3. Szállítószalag
4. Rögzített támogatás
5. Csúszótámasz
6. Védelmi fedezet
7. Kormányzott kerékbeállító gomb
8. Lakhatás
9. Levegő kapcsoló
10. Vezérlő kapcsoló
11. Betáplálási bemenet
12. Rögzítő gomb
13. Munkaasztal
14. Szállítószalag állítógomb
15. Meghúzott anya
16. Szállító platform vízszintes rögzítógomb
17. Gépkeret
18. Függöleges tengely
19. Kardáncsukló szerelvény

HU

20. Ferde fogaskerék szerelvény

A készülék bekapcsolásakor az elektromos fűtőelem hőt termel, ami a felső és alsó fűtőblokkok hőmérsékletének gyors emelkedését okozza. Állítsa a hőmérséklet-szabályozót a kívánt értékre, a fordulatszám-szabályozót pedig a kívánt fordulatszámra.

A lezárandó műanyag zacskót a szállítószalag a futó felső és alsó zárószalagok közepére szállítja. A zsákot ezután a fűtőterületre szállítják, ahol a felső és az alsó zárószalagok összeszorítják. A műanyag fóliát a préskerék préseli össze, majd melegítés és lágyítás után összeforrasztja.

A zárószalagok szorítása alatt a műanyag zacskó lezárt része a hűtőtérbe kerül hűtésre és formázásra. A bütykös kerék a műanyag zacskó lezárt részét csíkok vagy egymást átfedő görbék kialakítására görgeti.

A tömítőgép hajtóelemét egy motor hajtja, amely fogaskerekeken keresztül szinkronizálja a tömítőszalag, a vezetőszalag és a szállítószalag működését.

5. Módszer használata

Vezérlődoboz panel

A	Vészgomb
B	Hálózati kapcsoló
C	Fűtéskapcsoló
D	Ventilátor kapcsoló
E	Sebesség beállítása
F	Melegzárási hőmérséklet beállítása

Előkészületek, beállítások és ellenőrzések használat előtt

• A gép hárompólusú dugóval van felszerelve, házi földeléssel. A biztonságos működés érdekében a használat során gondoskodjon a megfelelő földelésről.
• A készülék első használatakor vagy hosszabb ideig tartó használaton kívüli használat után előfordulhat, hogy az elektromos fűtőelem nedvességet szívott magába. Ebben az esetben a normál működés megkezdése előtt néhány percig alacsony hőmérsékleten melegítse elő a gépet.
• Állítsa be a szállító platform magasságát és helyzetét a csomagolási követelményeknek megfelelően.
• Állítsa be az adagolónyílás helyzetét a zárovonal és a zsáknyílás körvonalának méreteinek megfelelően.

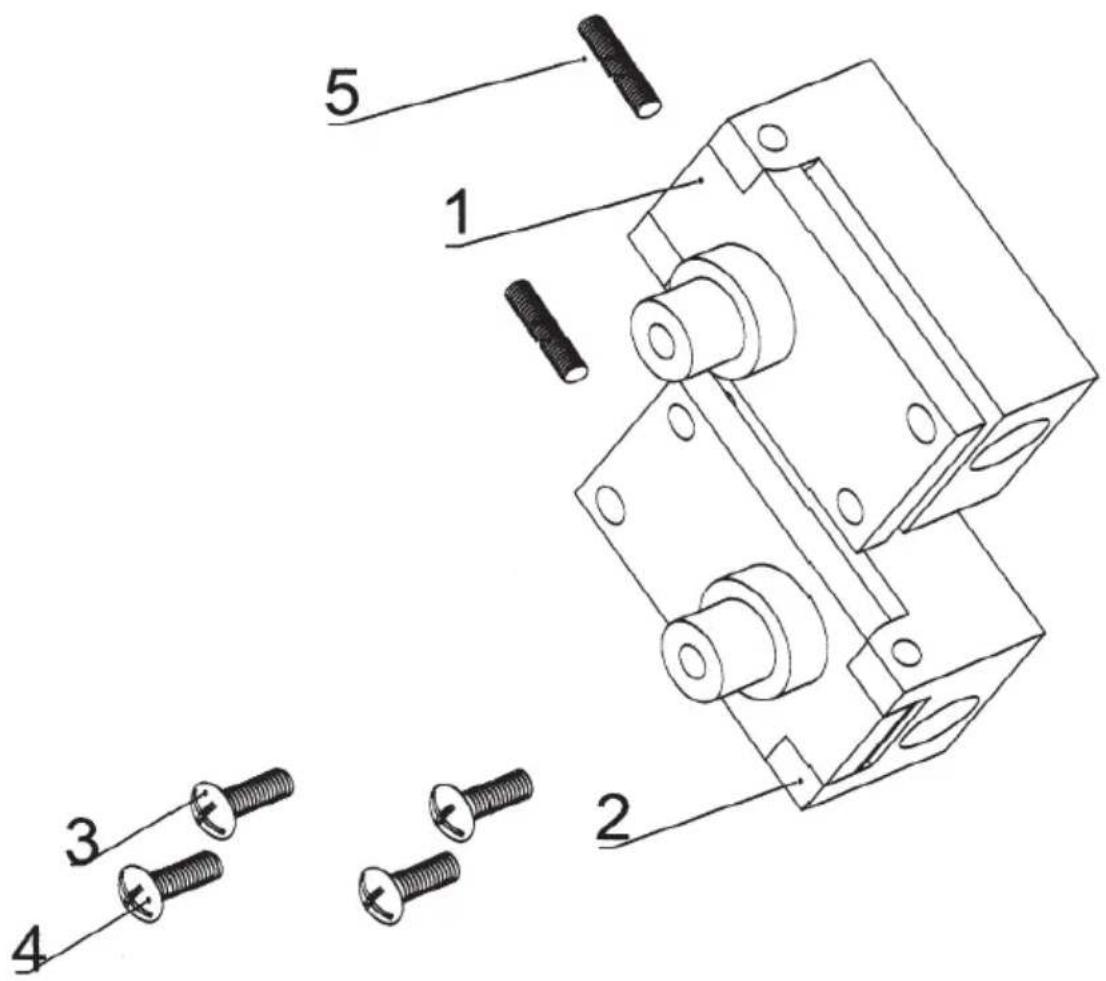

A hajtott szíjtárcsa állítóblokkjának beállítása

1 Meghajtott kerék ülés
2 Meghajtott csigahajtómű-ülés
3/4 Beállítócsavar
5 Rugó

Indítási eljárások:

HU

1. Bekapcsolás: Kapcsolja be a készüléket, és nyomja meg az indítókapcsolót. A jelzőlámpa kigyullad. Állítsa be a sebességet a sebességbeállító gombbal. Az összes hajtó alkatrész szinkronban fog futni.

2. Kormánykerék beállítása: Finomhangolja a bütyköskerék gombját a bütyköskerék nyomásának beállításához. Miután a nyomást megfelelően beállította, rögzítse a végálláscsavart.

3. Fűtéskapcsoló: Kapcsolja be a fűtést, és az elektronikus hőmérséklet-szabályozó zöld fénye kigyullad. Állítsa be a szabályozó hőmérsékletét a csomagolózsák anyaga és vastagsága alapján. Az előmelegítés során alacsony fordulatszámon kezdjen.

4. Hütőventilátor: A műanyag zsák anyagától és vastagságától függően döntse el, hogy szükséges-e a ventilátor bekapcsolása a hűtéshez.

5. Tömítési folyamat: Állítsa be az adagolónyílást, és helyezze a lezárandó zsáknyílást. Amikor a zárószalag megragadja a zsákot, az automatikusan előre mozog. Ügyeljen arra, hogy ne nyomja vagy blokkolja a zsákot a helytelen lezárás vagy a hibák elkerülése érdekében.

6. Akadályok eltávolítása: Ha a tömítőszalagon vagy a fűtőblokkon piszkos anyagok vannak, állítsa le a gépet, és óvatosan távolítsa el azokat, mivel a magas hőmérséklet égési sérüléseket okozhat.

Megállítási eljárások:

1. Beállítógomb: A gép leállítása előtt először fordítsa vissza a beállítógombot nullára.

2. Ventilátor: Kapcsolja be a ventilátort a rendszer hűtéséhez. A hőmérsékletmutató csökkenni kezd.

3. Tömítőszalag futás: Tartsa a tömítőszalagot addig, amíg a hőmérséklet 100 °C alá nem csökken.

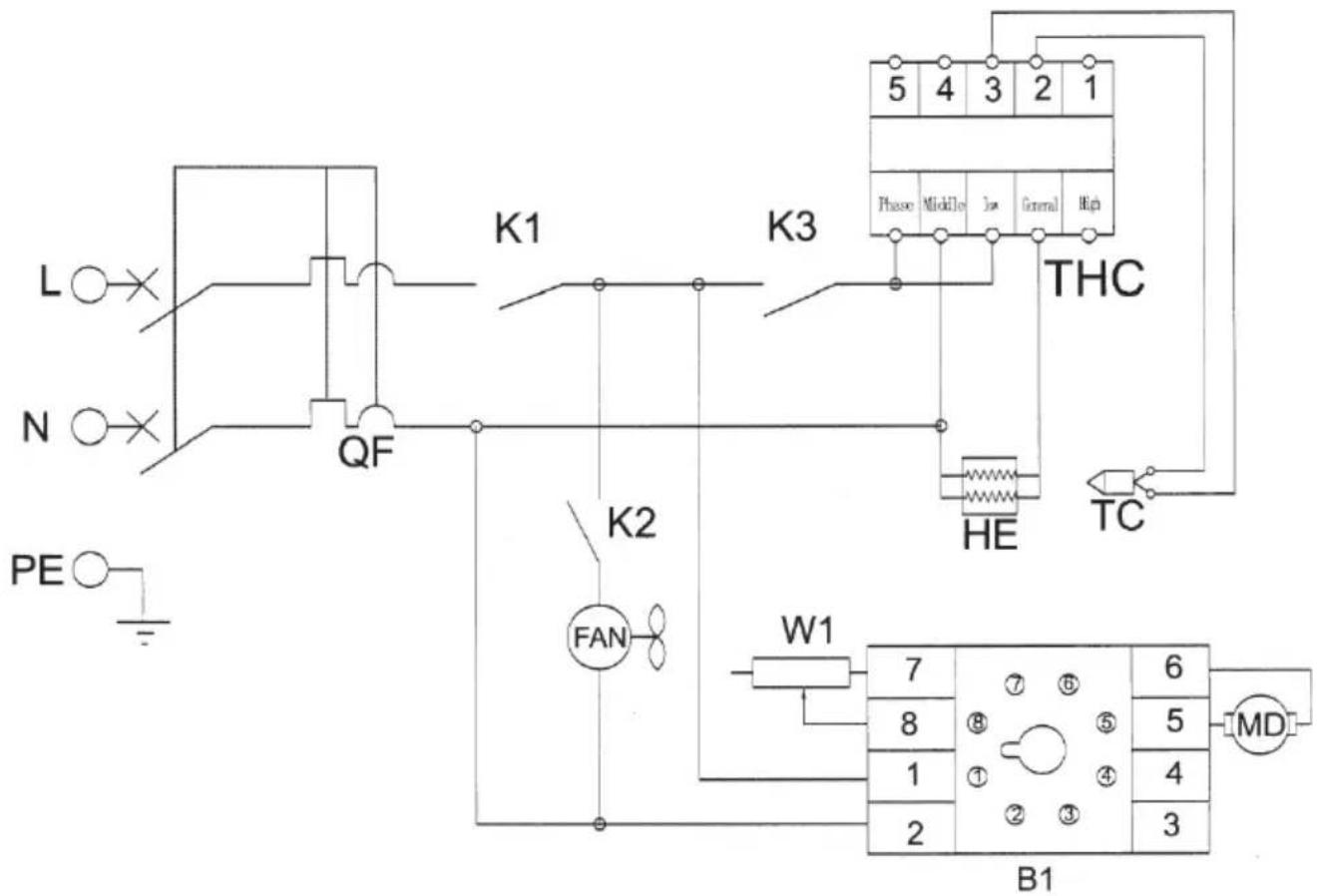

6. Elektromos kapcsolási rajz

K1 Hálózati kapcsoló

K2 Ventilátor kapcsoló

K3 Hőszigetelő kapcsoló

MD DC motor

FAN Axiális áramlású ventilátor

THC Hőmérséklet ellenőrzése

TC Termikus pár

HE Fútócső

W1 Potentiométer

B1 Nagy sebességű tábla

Hibaelhárítás

Üzemzavar	Okok	Hibaelhárítás
A tömítőszalag eltér	A hajtó keréktengely és a hajtott keréktengely nem párhuzamos.	Állítsa be a meghajtott kerék ülésén lévő két állítócsavart, hogy ne legyen eltérés.
A tömítőszalag könnyen törik	1. A tömítőszalag túl szoros.2. A tömítőszalag eltér.3. A pecsételőszalag gyűrődésekkel.4. A tömítőfelületen film vagy más szennyeződés van a felületen.5. A tömítőszalag könnyen megég.	1. Állítsa be a függőleges állítócsavart a meghajtott kerék ülésén, hogy a tömítőszalagot megfelelő szorossággal feszítse meg.2. Lásd a fenti pontot.3. A tömítőszalag gyűrődését el kell távolítani.4. Távolítsa el a tömítőszalag felületére tapadó dolgokat.5. A fűtőblokkok közötti időköztúl kicsi, vagy a hőmérséklet túl magas.
A bütykölés nem egyértelmű	1. A bütykös kerék elhasználódik.2. A bütyköskerék ülésének nyomórugója nincs megfeszítve.	1. Cserélje ki a bütyköskereket.2. Állítsa be a bütyköskerék ülésének nyomórugóját.
A szállítás során a tömítőszalag ellenállásba ütközik.	A fűtőlapok vagy hűtőlapok közötti időköztúl kicsi, vagy a súrlódástúl nagy.	A fűtőlapok vagy hűtőlapok közötti időköznek megfelelőnek kell lennie, hogy a két tömítőszalag közötti időköz körülbelül egy réteg csomagolózsák vastagságának feleljen meg, hogy biztosítsa a tömítés szilárdságát és a bütykös tisztaságot anélkül, hogy a tömítő rész két végetúlságosan megnyúlna.

HU

Amikor a csomagolózsák a középső nyomókerékhez vagy a bütykös kerékhez mozog, előfordulhat, hogy a kerék blokkolódik vagy gördül a kerékbe.	A középső nyomókerék vagy a bütykös kerék nyomása túl nagy.	1. A középső nyomókerék vagy a bütykös kerék nyomásának megfelelőnek kell lennie, hogy a két tömítószalag közötti távolság körülbelül egy réteg csomagolózsák vastagsága legyen, hogy biztosítsa a tömítés szilárdságát és a bütykös tisztaságot anélkül, hogy a tömítő rész két vége túlságosan megnyúlna.2. Az intervallumbeállítás befejezése után állítsa be a végálláscsavart.
A szállítószalag eltér	A hajtógörgő tengely és a középső görgő tengelye nem párhuzamos.	Állítsa be a meghajtott görgőtengely (első tengely) két állítócsavarját a szállítóplatformon.
A szállítószalag nincs szinkronban a tömítószalaggal	A szállítószalag nincs megfeszítve.	1. Húzza meg megfelelően a hajtógörgő tengely (első tengely) és a középső tengely láncait.2. Állítsa be megfelelően a szállítószalagot.
