NAVODILA ZA UPORABO CSMH-100 MSW

3. Električna sigurnost:

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Parameter opis	Parameter vrednost
Ime izdelka	Stroj za neprekinjeno tesnjenje
Model	MSW-CSMH-100
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	500
Temperaturno območje [°C]	0-300
Mere [širina x globina x višina; mm]	820 x 500 x 300
Teža [kg]	18,7

1. Namen izdelka:

Ta izdelek je zasnovan za zapiranje plastične folije in izdelavo vrečk. Široko se uporablja v panogah, kot so živilska, farmacevtska, kemična, dnevni izdelki, semena itd. Služi kot idealna tesnilna rešitev za serijsko pakiranje izdelkov v tovarnah, trgovinah in podobnih okoljih.

2. Varnostne opombe:

1. Napajanje:

• Potrdite pravilno vrsto napajanja za stroj, da se izognete morebitnim napakam.
• Stroj uporablja enofazno trižično napajanje. Rumena in zelena žica sta ozemljitveni žici in ju je treba neodvisno in varno ozemljiti. Ne smejo se odstraniti.

2. Preprečite pritisk na daljnovode:

- Izogibajte se pritisku na električne napeljave in jih lepo shranite, ko niso v uporabi.

3. Električna varnost:

• Ko je napajanje vklopljeno, se ne dotikajte električnih naprav.
• Med delovanjem stroja se ne dotikajte premikajočih se delov, da preprečite poškodbe.
• Med delovanjem se izogibajte stiku z grelnim blokom, da preprečite opekline.

4. Pogoji delovanja:

• Stroja ne uporabljajte v jedkih ali vlažnih okoljih.

5. Opozorilo glede sprememb:

- Ne spreminjajte delov stroja brez ustreznega dovoljenja.

6. Čiščenje in vzdrževanje:

- Stroj naj bo čist znotraj in zunaj. S tesnilnega traku redno odstranjujte ostanke ali delce.

7. Izklop, ko ni v uporabi:

- Izklopite stroj, ko ga ne uporabljate.

8. Referenca priročnika:

- Uporabniški priročnik hranite pri roki za prihodnjo uporabo.

3. Lastnosti delovanja:

1. Elektronski nadzor konstantne temperature:

• Stroj uporablja elektronsko napravo za nadzor konstantne temperature in brezstopenjski pogonski mehanizem.
• Sposoben je zapreti vrečke iz plastične folije iz različnih materialov in se lahko uporablja z različnimi linijami za pakiranje brez omejitve dolžine zapiranja.

SL

- Stroj je znan po visoki učinkovitosti neprekinjenega tesnjenja, zanesljivi kakovosti tesnjenja, razumni strukturi in priročnem delovanju.

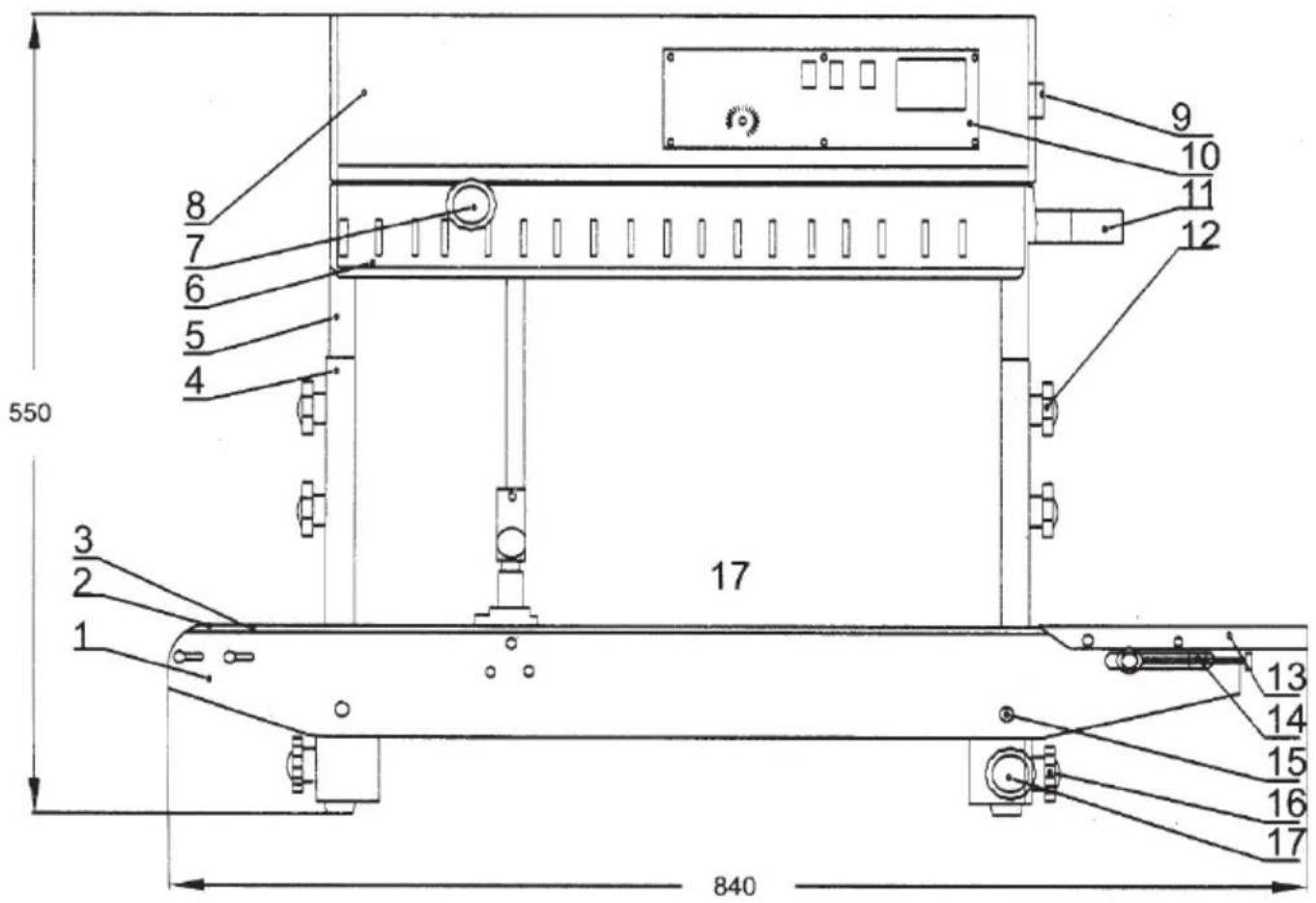

4. Glavna struktura in princip delovanja

550 8 7 6 5 4 3 2 1 17 840 9 10 11 12 13 14 15 16 17

SL

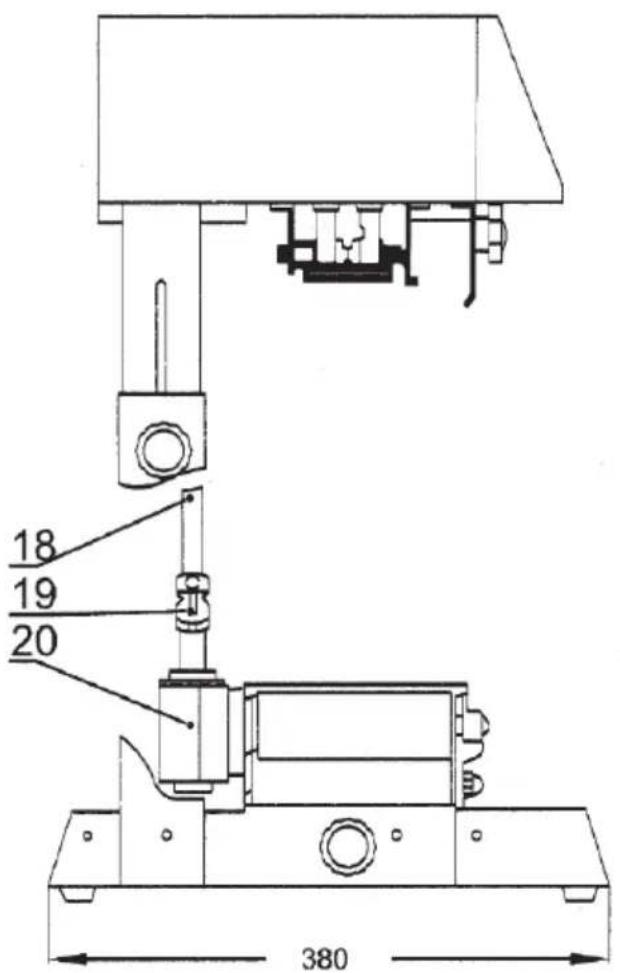

18 19 20 380

1. Transportna ploščad
2. Sprednje kolo tekočega traku
3. Tekoči trak
4. Fiksna podpora
5. Drsna podpora
6. Zaščitni pokrov
7. Gumb za nastavljanje narebričenega kolesa
8. Ohišje
9. Zračno stikalo
10. Krmilno stikalo
11. Vhod za hranjenje
12. Pritrdilni gumb
13. Delovna miza
14. Gumb za nastavitev transportnega traku
15. Zatezna matica
16. Vodoravni pritrdilni gumb za transportno ploščad
17. Okvir stroja
18. Vertikalna gred
19. Univerzalni spojni sklop

20. Sklop stožčastega zobnika

Ko je napajanje vklopljeno, električni grelni element proizvaja toploto, zaradi česar se temperatura zgornjega in spodnjega grelnega bloka hitro dvigne. Regulator temperature nastavite na želeno vrednost in regulator hitrosti na želeno hitrost.

Plastično vrečko, ki jo je treba zapreti, transportni trak prenese na sredino tekočega zgornjega in spodnjega tesnilnega traku. Vrečko nato transportiramo v prostor za ogrevanje, kjer jo vpnemo z zgornjim in spodnjim tesnilnim trakom. Plastično folijo stisne stiskalno kolo in po segrevanju in mehčanju poveže skupaj.

Pod vpenjanjem s tesnilnimi trakovi se zaprti del plastične vrečke pošlje v hladilno območje za hlajenje in oblikovanje. Narebričeno kolo zvije zaprti del plastične vrečke, da oblikuje črte ali prekrivajoče se krivulje.

Pogonsko komponento tesnilnega stroja poganja motor, ki preko zobnikov sinhronizira delovanje tesnilnega traku, vodilnega traku in transportnega traku.

5. Uporabi metodo

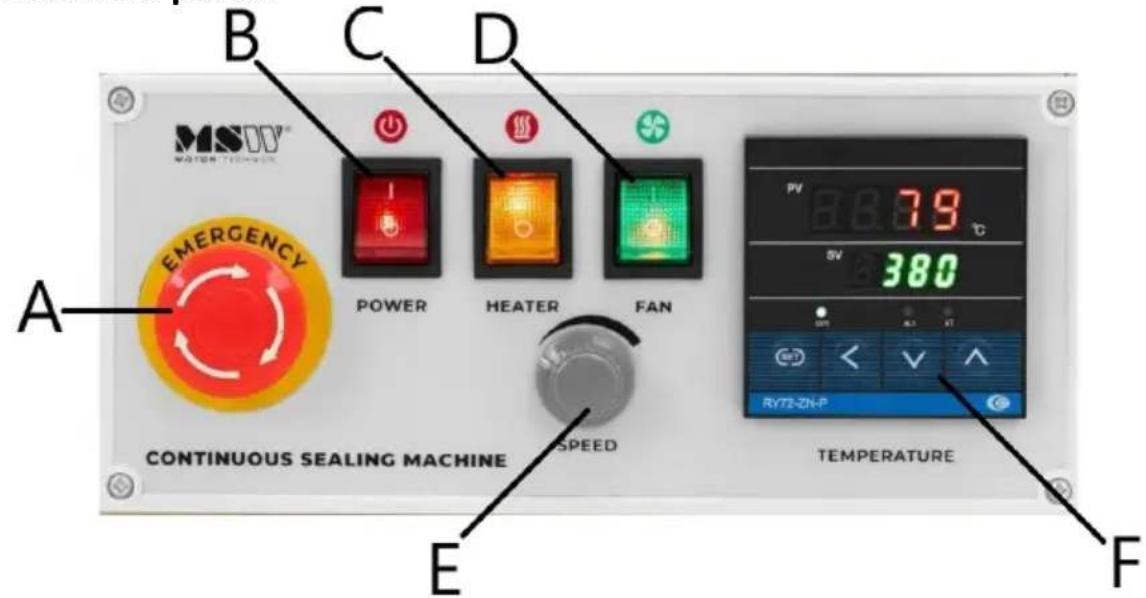

Nadzorna plošča

B C D EMERGENCY POWER HEATER FAN A CONTINUOUS SEALING MACHINE E SPEED PV 79°C 5V 380 BY72-ZNP TEMPERATURE F

A Gumb za nujne primere

B Stikalo za vklop

C Stikalo grelca

D Stikalo ventilatorja

E Nastavitev hitrosti

F Nastavitev temperature vročega

tesnjenja

SL

Priprave, nastavitve in pregledi pred uporabo

• Stroj je opremljen s tripolnim vtičem z ozemljitvijo ohišja. Med uporabo zagotovite pravilno ozemljitev, da zagotovite varno delovanje.
• Pri prvi uporabi stroja ali po tem, ko je bil dalj časa nedejaven, je električni grelni element morda vsrkal vlago. V tem primeru pred začetkom običajnega delovanja stroj nekaj minut segrevajte na nizki temperaturi.
• Prilagodite višino in položaj transportne ploščadi, da bo ustrezala zahtevam pakiranja.
• Prilagodite položaj dovodne odprtine glede na obrisne mere tesnilne linije in odprtino vrečke.

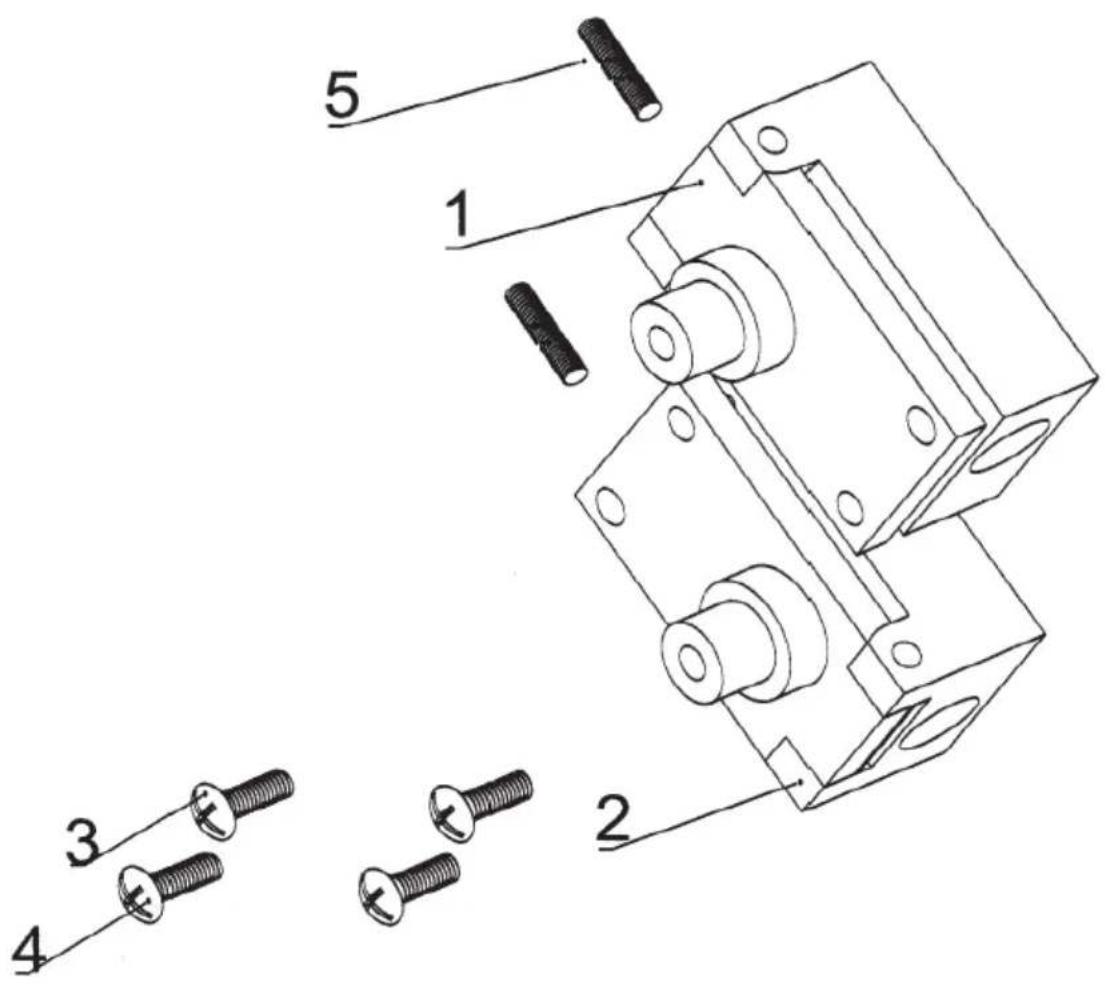

Nastavitev nastavitvenega bloka gnanega jermenice

1 Sedež gnanega kolesa
2 Pogonski sedež
3/4 Nastavitveni vijak
5 Pomlad

Začetni postopki:

SL

1. Vklop : Vklopite napajanje in pritisnite stikalo za zagon. Indikatorska lučka bo zasvetila. Nastavite hitrost z gumbom za nastavitev hitrosti. Vsi pogonski deli bodo delovali sinhrono.

2. Nastavitev narebričnega kolesa : Natančno nastavite gumb narebričenega kolesa, da prilagodite pritisk na narebričeno kolesce. Ko je tlak pravilno nastavljen, privijte mejni vijak.

3. Stikalo za ogrevanje : Vklopite ogrevanje in zasvetila bo zelena lučka elektronskega regulatorja temperature. Prilagodite temperaturo regulatorja glede na material in debelino pakirne vrečke. Začnite z nizko hitrostjo med predgretjem.

4. Hladilni ventilator : glede na material in debelino plastične vrečke se odločite, ali je za hlajenje potrebno aktivirati ventilator.

5. Postopek zapiranja : Prilagodite vstopno odprtino za hranjenje in postavite odprtino vrečke, ki jo želite zapreti. Ko se tesnilni trak oprime vrečke, se samodejno premakne naprej. Pazite, da vrečke ne potiskate ali blokirate, da preprečite nepravilno zapiranje ali napake.

6. Odstranjevanje ovir : Če so na tesnilnem traku ali grelnem bloku umazani materiali, zaustavite stroj in jih previdno odstranite, saj lahko visoke temperature povzročijo opekline.

Postopki ustavljanja:

1. Nastavitveni gumb : preden ustavite stroj, najprej obrnite nastavitveni gumb nazaj na nič.

2. Ventilator : Vklopite ventilator, da ohladite sistem. Kazalec temperature bo začel padati.

3. Tesnilni trak teče : Tesnilni trak naj teče, dokler temperatura ne pade pod 100 °C.

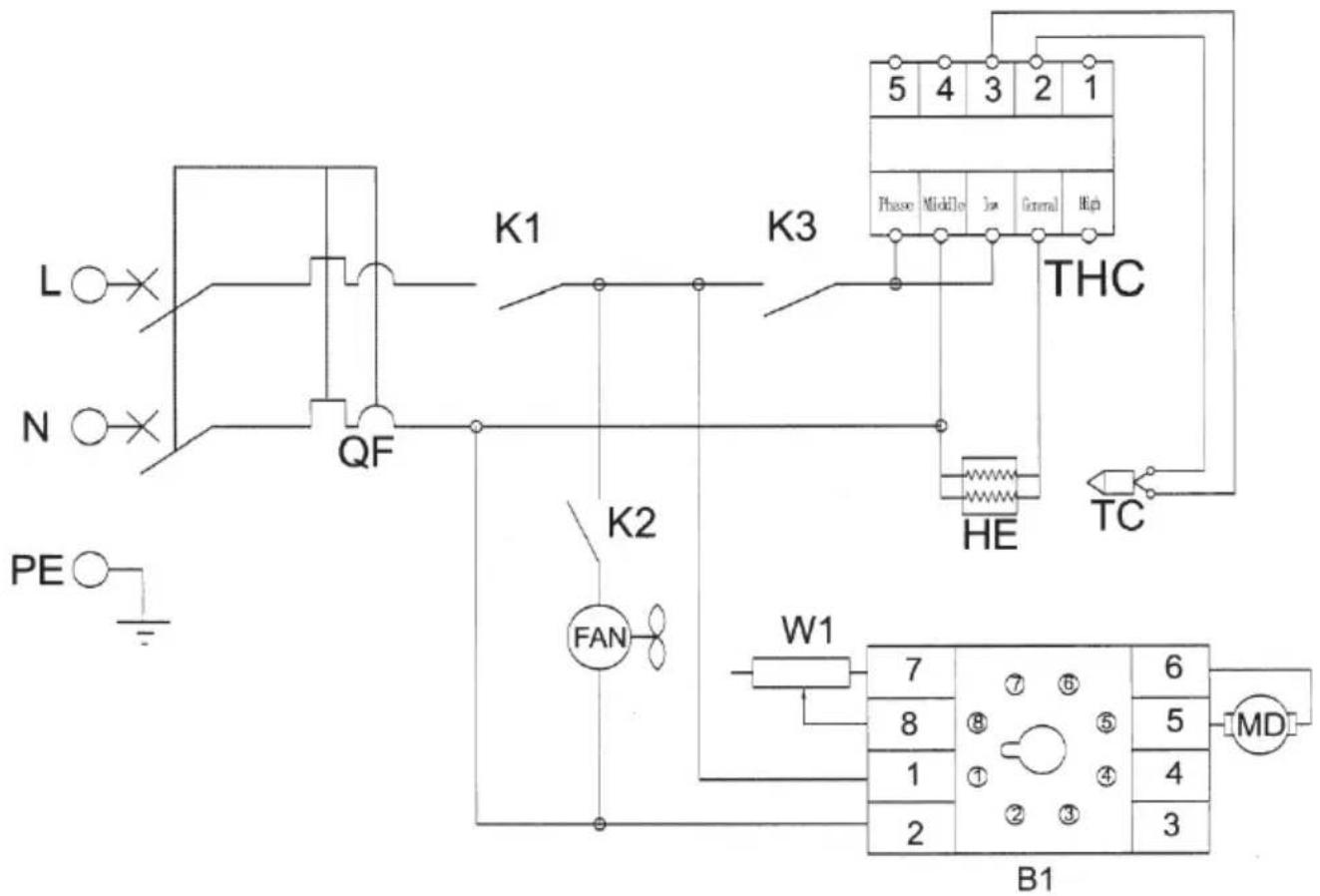

6. Shema električnega vezja

QF	Odklopnik	THC	Regulator temperature
K1	Stikalo za vklop	TC	Termični par
K2	Stikalo ventilatorja	ON	Grelna cev
K3	Termično tesnilno stikalo	W1	Potenciometer
MD	DC motor	B1	Plošča za visoke hitrosti
VENTILATOR	Aksialni ventilator

Odpravljanje težav

Okvara	Vzroki	Odpravljanje težav
Tesnilni trak odstopa	Gred pogonskega kolesa in gred pogonskega kolesa nista vzporedni.	Prilagodite dva nastavitvena vijaka na sedežu pogonskega kolesa, da se prepričate, da ni odstopanja.
Tesnilni trak se zlahka zlomi	1. Tesnilni trak je pretesen.2. Tesnilni trak odstopa.3. Tesnilni trak ima gube.4. Tesnilna stran je obtičala s filmom ali drugimi umazanimi stvarmi na površini.5. Tesnilni trak se zlahka zažge.	1. Prilagodite navpični nastavitveni vijak na sedežu pogonskega kolesa, da zagotovite pravilno napenjanje tesnilnega traku.2. Glej zgornji element.3. Gubo tesnilnega traku je treba odstraniti.4. Odstranite stvari, ki se držijo površine tesnilnega traku.5. Interval med grelnimi bloki je premajhen ali pa je temperatura previsoka.
Narebričevanje ni jasno	1. Narebričeno kolo se obrabi.2. Tlačna vzmet sedeža narebričenega kolesa ni zategnjena.	1. Zamenjajte narebričeno kolo.2. Prilagodite tlačno vzmet sedeža narebričenega kolesa.
Med transportom tesnilni trak naleti na upor.	Interval med grelnimi ali hladilnimi ploščami je premajhen ali pa je trenje preveliko.	Interval med grelnimi ploščami ali hladilnimi ploščami mora biti ustrezen, tako da je interval med dvema tesnilnima trakoma približno enak debelini plasti embalažne vrečke, da se zagotovi trdnost tesnjenja in jasnost narebričevanja, ne da bi se oba konca tesnilnega dela preveč podaljšala.

SL

Ko se pakirna vreča premakne na srednje stiskalno kolo ali narebričeno kolo, pride do blokade ali kotaljenja v kolo.	Pritisk srednjega stiskalnega kolesa ali narebričenega kolesa je previsok.	1. Pritisk srednjega stiskalnega kolesa ali narebričenega kolesa mora biti ustrezen, tako da je interval med obema tesnilnima trakoma približno enak debelini plasti pakirne vrečke, da se zagotovi trdnost tesnjenja in jasnost narebričevanja brez podaljšanja obeh koncev tesnila. del preveč.2. Po končani nastavitvi intervala nastavite mejni vijak.
Tekoči trak odstopa	Gred pogonskega valja in gred srednjega valja nista vzporedni.	Prilagodite dva nastavitvena vijaka gredi gnanega valja (sprednja gred) na transportni ploščadi.
Tekoči trak ni sinhron s tesnilnim trakom	Tekoči trak ni zategnjen.	1. Pravilno zategnite verige gredi pogonskega valja (sprednja gred) in srednje gredi.2. Pravilno nastavite tekoči trak.
