BRUKSANVISNING CSMH-100 MSW

6. Rengøring og vedligeholdelse:

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Parameter beskrivelse	Parameter verdi
Produktnavn	Kontinuerlig forseglingsmaskin
Modell	MSW-CSMH-100
Nominell spenning [V~] /Frekvens [Hz]	230 / 50
Nominell effekt [W]	500
Temperaturområde [°C]	0-300
Mål [bredde x dybde x høyde; mm].	820 x 500 x 300
Vekt [kg]	18.7

1. Produktformål:

Dette produktet er designet for plastfilmforsegling og posefremstilling. Det er allment anvendelig i bransjer som mat, legemidler, kjemikalier, daglige produkter, frø og mer. Den fungerer som en ideell forseglingsløsning for batchproduktemballasje i fabrikker, butikker og lignende miljøer.

2. Sikkerhetsmerknader:

1. Strømforsyning:

• Bekreft riktig strømforsyningstype for maskinen for å unngå feil.
• Maskinen bruker en enfaset tre-leder strøm. De gule og grønne ledningene er jordingsledninger og må jordes uavhengig og sikkert. De skal ikke fjernes.

- Unngå å legge press på kraftledninger, og oppbevar dem pent när de ikke er i bruk.

3. Elektrisk sikkerhet:

• Når strømmen er slått på, unngå å berøre elektriske enheter.
• Ikke berør noen bevegelige deler mens maskinen er i drift for å forhindre skade.
• Unngå kontakt med varmeblokken under drift for å unngå forbrenninger.

- Ikke bytt noen deler av maskinen uten riktig tillatelse.

6. Rengjøring og vedlikehold:

- Hold brukerhåndboken tilgjengelig for fremtidig referanse.

3. Ytelsesfunksjoner:

1. Elektronisk konstant temperaturkontroll:

• Maskinen bruker en elektronisk konstant temperaturkontrollenhet og en trinnløs justeringsmekanisme.
• Den er i stand til å forsegle plastfilmposer laget av forskjellige materialer og kan brukes med forskjellige emballasjestrømningslinjer uten begrensning på forseglingslengden.

• Maskinen er kjent for sin høye kontinuerlige tetningseffektivitet, pålitelige tetningskvalitet, rimelige struktur og praktiske betjening.

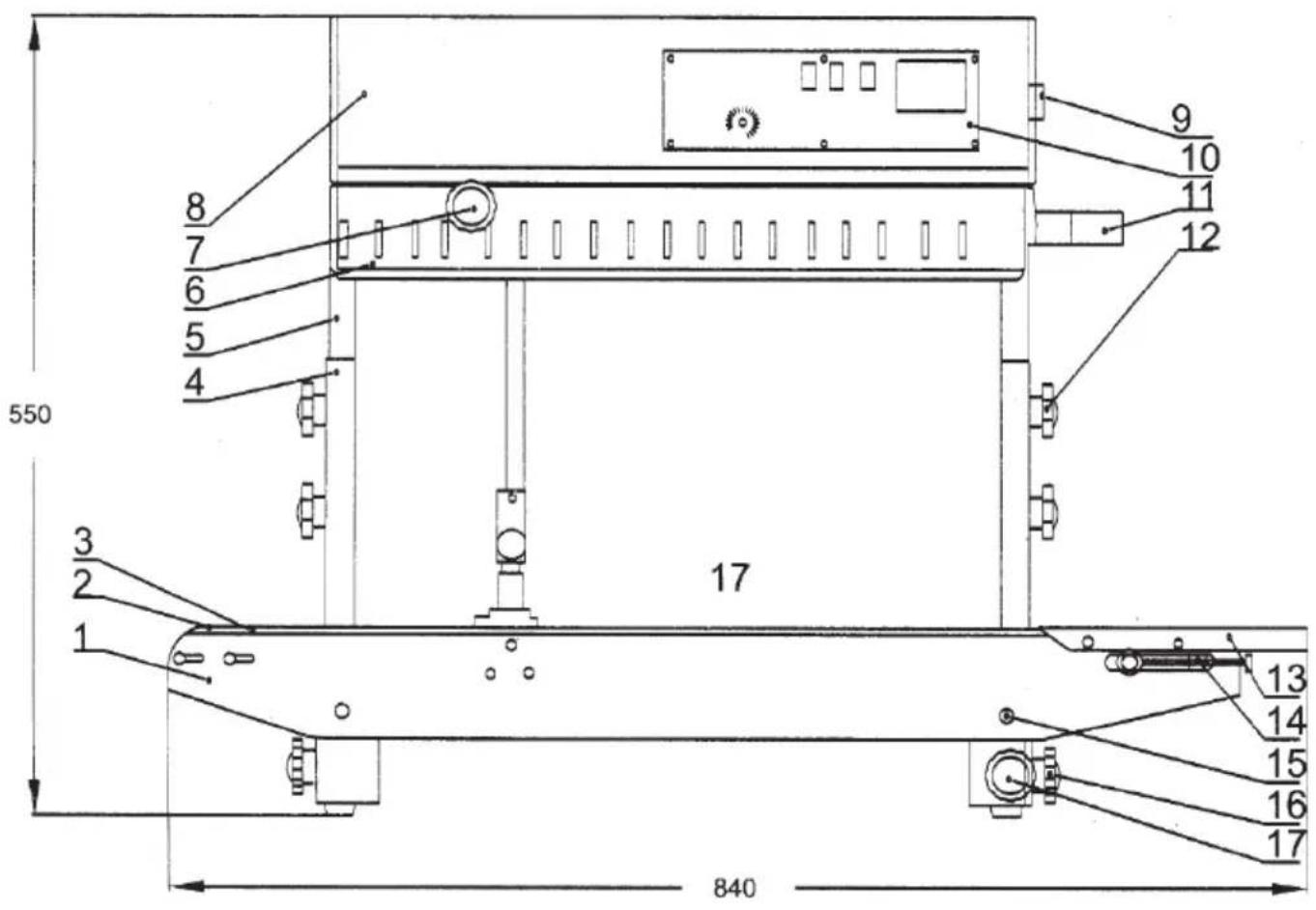

• Hovedstruktur og arbeidsprinsipp


550 840 17 9 10 11 12 3 2 1 4 6 8 13 14 15 16 17

NO

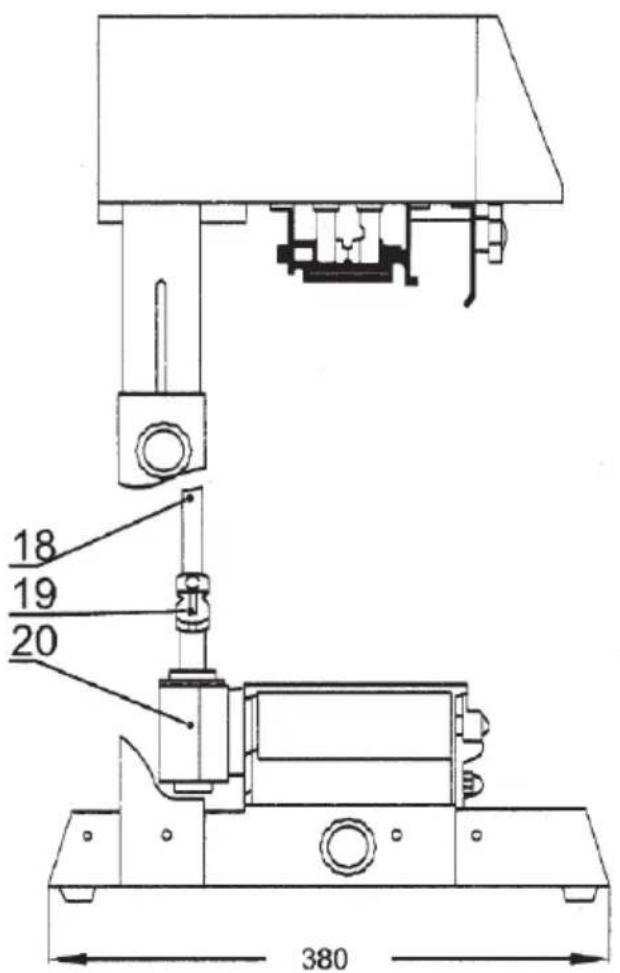

18 19 20 380

1. Formidlingsplattform
2. Transportbånd forhjul
3. Transportbånd
4. Fast støtte
5. Glidende støtte
6. Beskyttelsesdeksel
7. Justeringsknapp for riflet hjul
8. Bolig
9. Luftbryter
10. Kontrollbryter
11. Föringsinntak
12. Festeknapp
13. Arbeidsbord
14. Justeringsknapp for transportbänd
15. Strammutter
16. Transportplattform horisontal festeknapp
17. Maskinramme
18. Vertikal skaft
19. Universalskjøt

20. Konisk girenhet

Når strømmen er slått på, genererer det elektriske varmeelementet varme, noe som får temperaturen til de øvre og nedre varmeblokkene til å stige raskt. Juster temperaturregulatoren til ønsket verdi og hastighetsjusteringskontrollen til ønsket hastighet.

Plastposen som skal forsegles transporteres av transportbåndet til midten av de løpende øvre og nedre forseglingsbåndene. Posen transporteres deretter til oppvarmingsområdet hvor den klemmes fast av øvre og nedre forseglingsbånd. Plastfilmen presses av pressehjulet og bindes sammen etter å ha blitt varmet opp og myknet.

Under klemmen av forseglingsbåndene sendes den forseglede delen av plastposen til kjøleområdet for avkjøling og forming. Det riflede hjulet ruller den forseglede delen av plastposen for å danne striper eller overlappende kurver.

Drivkomponenten til forseglingsmaskinen drives av en motor, som synkroniserer driften av forseglingstapen, styrebåndet og transportbåndet gjennom gir.

5. Bruk metode

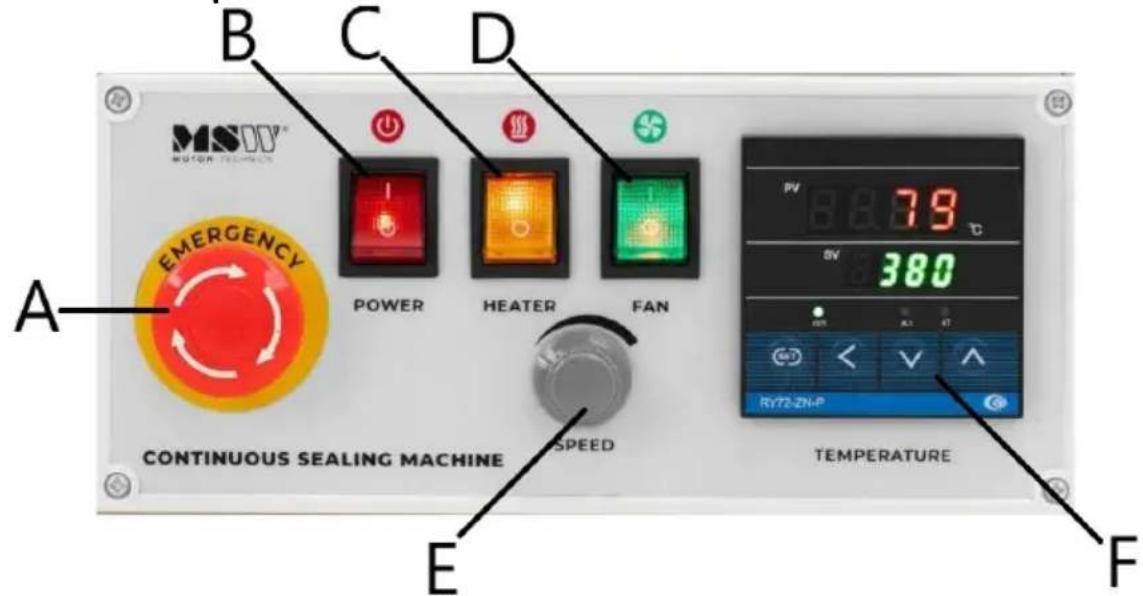

Kontrollbokspanel

B C D EMERGENCY POWER HEATER FAN A CONTINUOUS SEALING MACHINE SPEED E TOMPERATURE PV 79°C SV 380 Ry72-ZN-P F

A Nødknapp

B Strømbryter

C Varmebryter

D Viftebryter

E Hastighetsjustering

F

Forberedelser, justeringer og kontroller før bruk

• Maskinen er utstyrt med en tre-pinners plugg med husjording. Sørg for at riktig jording er på plass under bruk for å garantere sikker drift.
• Når du bruker maskinen for første gang eller etter at den har vært inaktiv i en lengre periode, kan det elektriske varmeelementet ha absorbert fuktighet. I dette tilfellet må du forvarme maskinen til lav temperatur i flere minutter før du starter normal drift.
• Juster høyden og posisjonen til transportplattformen for å møte emballasjekravene.
• Juster innmatisingsposisjonen i henhold til konturdimensjonene til forseglingslinjen og poseåpningen.

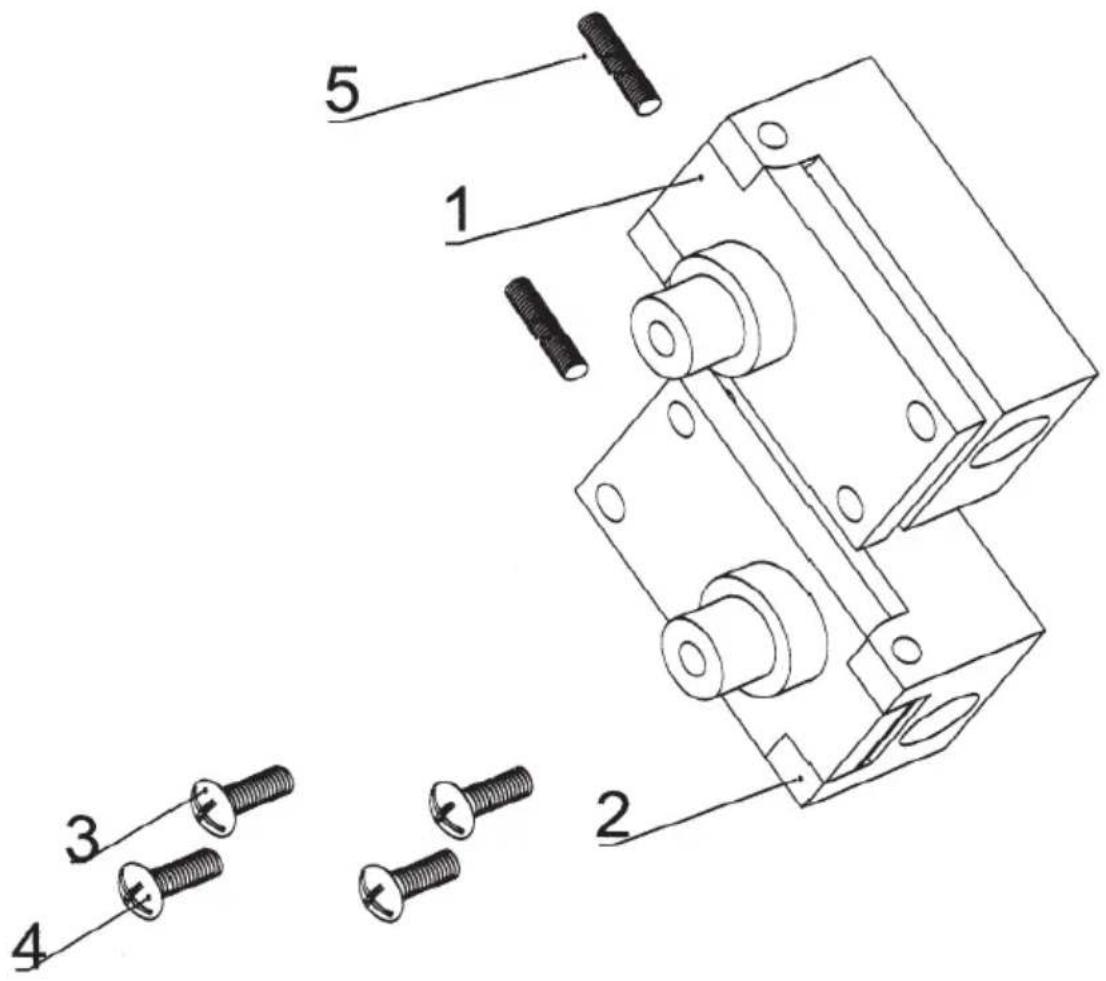

Justering av drevet trinsejusteringsblokk

1. Power On : Slå på strømmen og trykk på startbryteren. Indikatorlampen vil lyse. Juster hastigheten med hastighetsjusteringsknappen. Alle drivende deler vil kjøre synkront.
2. Justering av riflehjul : Finjuster riflehjulsknotten for å justere trykket på riflehjulet. Når trykket er riktig justert, fest grenseskruen.
3. Varmebryter : Slå på varmen, og det grønne lyset på den elektroniske temperaturregulatoren tennes. Juster temperaturen på kontrolleren basert på materialet og tykkelsen på pakkeposen. Start med lav hastighet under forvarming.
4. Kjølevifte : Avhengig av materialet og tykkelsen på plastposen, avgjør om det er nødvendig å aktivere viften for kjøling.
5. Forseglingsprosess : Juster mateinntaket og plasser posens åpning som skal forsegles. Når forseglingstapen tar tak i posen, vil den bevege seg fremover automatisk. Pass på at du ikke skyver eller blokkerer posen for å forhindre feil forsegling eller feil.
6. Fjerne hindringer : Hvis det er skitne materialer på forseglingstapen eller varmeblokken, stopp maskinen og fjern dem forsiktig, da høye temperaturer kan forårsake brannskader.

Stoppprosedyrer:

1. Justeringsknott : Før du stopper maskinen, drei først justeringsknotten tilbake til null.
2. Vifte : Slå på viften for å avkjøle systemet. Temperaturpekeren vil begynne å synke.
3. Forseglingstape løpende : Hold forseglingstapen i gang til temperaturen faller under 100°C.

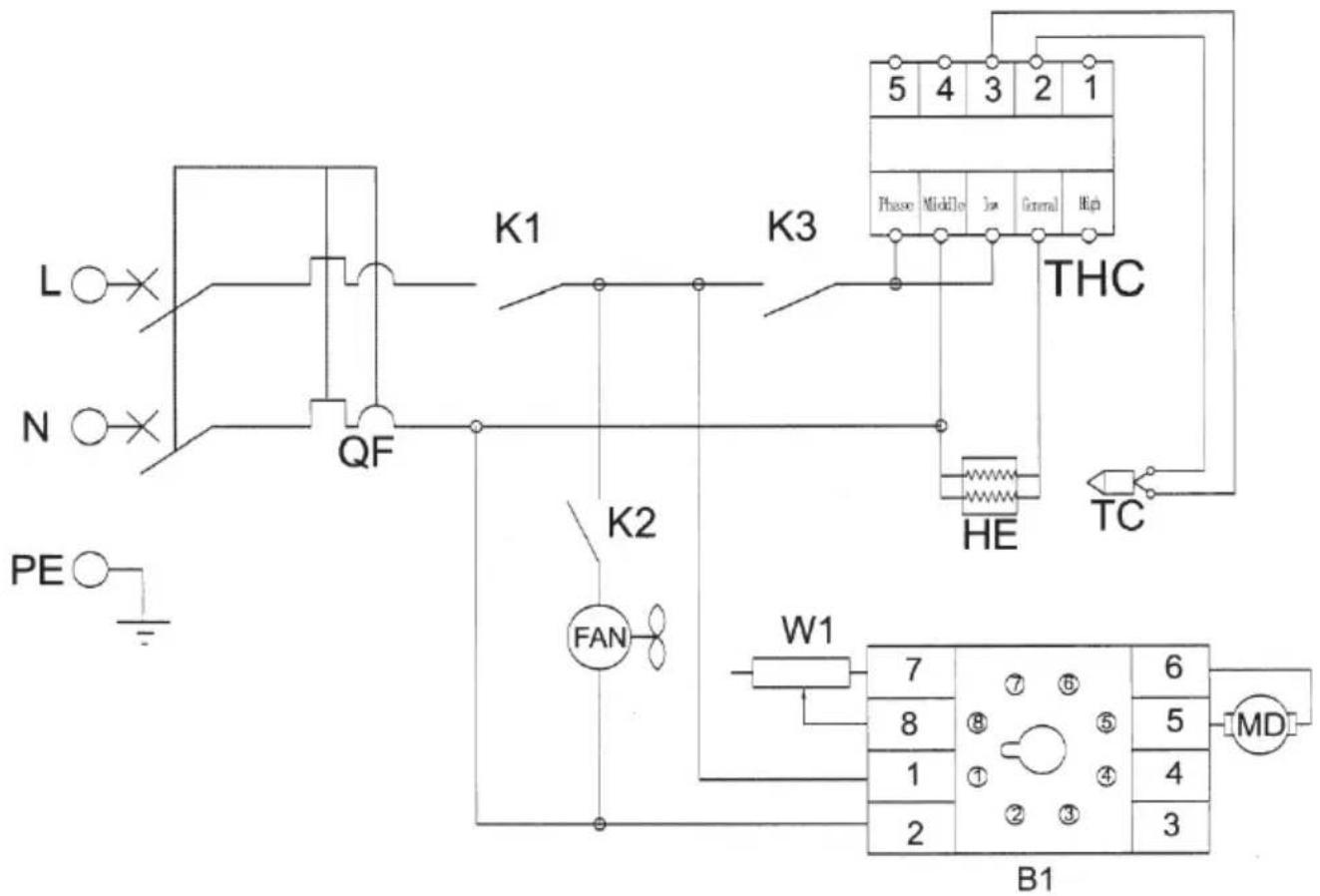

6. Elektrisk kretsskjema

B1 Høyhastighets brett

NO

Løsning av problemer

Feil

Forseglingstapen avviker

Løsning av problemer

Juster de to justeringsskruene på det drevne hjulsetet for å sikre at det ikke er noen avvik.

1. Juster den vertikale justeringsskruen på det drevne hjulsetet for å sikre at tetningsbåndet strammes med riktig tetthet.
2. Se punktet ovenfor.
3. Forseglingstapefolden skal fjernes.
4. Fjern tingene som fester seg på overflaten av forseglingstapen.
5. Intervallet mellom varmeblokkene er for lite eller temperaturen er for høy.
6. Bytt ut riflet hjul.
7. Juster trykkfjæren til det riflede hjulsetet.

Under transporten møter tetningsbåndet motstand.

1. Riflehjulet slites ut.
2. Trykkfjæren til det riflede hjulsetet er ikke strammet.

Intervallet mellom varmebrett eller kjølebrett er for lite eller friksjonen er for høy.

Avstanden mellom varmeplater eller kjøleplater skal være riktig, slik at intervallet mellom de to forseglingsbåndene er omtrent tykkelsen på et lag med pakkepose for å sikre forseglingsfasthet og riflingsklarhet uten å forlenge de to endene av tetningsdelen for mye.

NO

Når pakkeposenbeveger seg til detmidterste trykkhjuleteller riflet hjul, kan detoppstå blokkering ellerrulle inn i hjulet.	Trykket på det midterstepresshjulet eller riflet hjuler for høyt.	1. Trykket på det midterstepresshjulet eller riflehjulet skalvære riktig, slik at intervalletmellom de toforseglingsbåndene er omtrenttykkelsen på et lag medpakkepose for å sikreforseglingsfasthet ogriflingklarhet uten å forlengede to endene av forseglingendel for mye.2. Etter at intervalljusteringener fullført, justerer dugrenseskruen.
Transportbåndetavviker	Drivrulleakselen ogmidtrulleakselen er ikkeparallelle.	Juster de to justeringsskruenetil den drevne rulleakselen(fremre aksel) påtransportplattformen.
Transportbåndet erikke synkront medtetningsbåndet	Transportbåndet er ikkestrammet.	1. Stram kjedene tildrivrulleakselen (fremre aksel)og midtakselen skikkelig.2. Juster transportbåndetriktig.
