KÄYTTÖOHJE CSMH-100 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Jatkuva tiivistyskone
Malli	MSW-CSMH-100
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	500
Lämpötila-alue [°C]	0-300
Mitat [leveys x syvyys x korkeus; mm]	820 x 500 x 300
Paino [kg]	18,7

1. Tuotteen käyttötarkoitus:

Tämä tuote on suunniteltu muovikalvon sulkemiseen ja pussien valmistukseen. Se on laajalti sovellettavissa sellaisilla aloilla kuin elintarvike, lääkkeet, kemikaalit, päivittäiset tuotteet, siemenet ja monet muut. Se toimii ihanteellisena tiivistysratkaisuna eräpakkauksiin tehtaissa, myymälöissä ja vastaavissa ympäristöissä.

2. Turvallisuushuomautuksia:

1. Virtalähde:

• Varmista virheiden välttämiseksi koneen oikea virtalähdetyyppi.
• Kone käyttää yksivaiheista kolmijohdinvirtaa. Keltaiset ja vihreät johdot ovat maadoitusjohtoja ja ne on maadoitettava itsenäisesti ja turvallisesti. Niitä ei pidä poistaa.

2. Estä painetta voimalinjoissa:

- Vältä paineistamasta voimalinjoja ja säilytä ne siististi, kun ne eivät ole käytössä.

3. Sähköturvallisuus:

• Kun virta on kytketty päälle, vältä koskettamasta sähkölaitteita.
• Älä koske liikkuviiin osiin koneen ollessa käynnissä loukkaantumisen välttämiseksi.
• Vältä kosketusta lämmityslohkoon käytön aikana palovammojen välttämiseksi.

4. Käyttöolosuhteet:

- Älä käytä konetta syövyttävissä tai kosteissa ympäristöissä.

5. Muutosvaroitus:

- Älä vaihda mitään koneen osia ilman asianmukaista lupaa.

6. Puhdistus ja huolto:

- Pidä kone puhtaana sekä sisältä että ulkoa. Poista kaikki roskat tai hiukkaset tiivistenauhasta säännöllisesti.

7. Katkaise virta, kun sitä ei käytetä:

- Sammuta kone, kun sitä ei käytetä.

8. Manuaalinen viite:

- Pidä käyttöopas saatavilla tulevaa tarvetta varten.

3. Suorituskykyominaisuudet:

1. Elektroninen vakiolämpötilan säätö:

• Kone käyttää elektronista vakiolämpötilan säätölaitetta ja portaatonta säätömekanismia.
• Se pystyy sulkemaan eri materiaaleista valmistettuja muovikalvopusseja ja sitä voidaan käyttää erilaisten pakkausvirtauslinjojen kanssa ilman sulkemispituutta.

- Kone tunnetaan korkeasta jatkuvasta tiivistystehokkuudestaan, luotettavasta tiivistyslaadustaan, kohtuullisesta rakenteestaan ja kätevästä toiminnastaan.

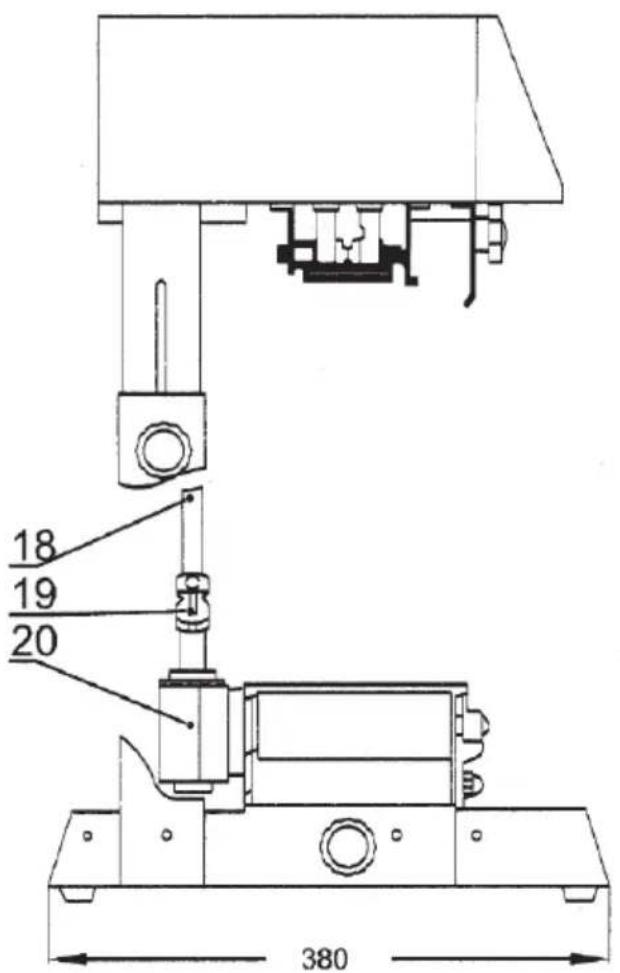

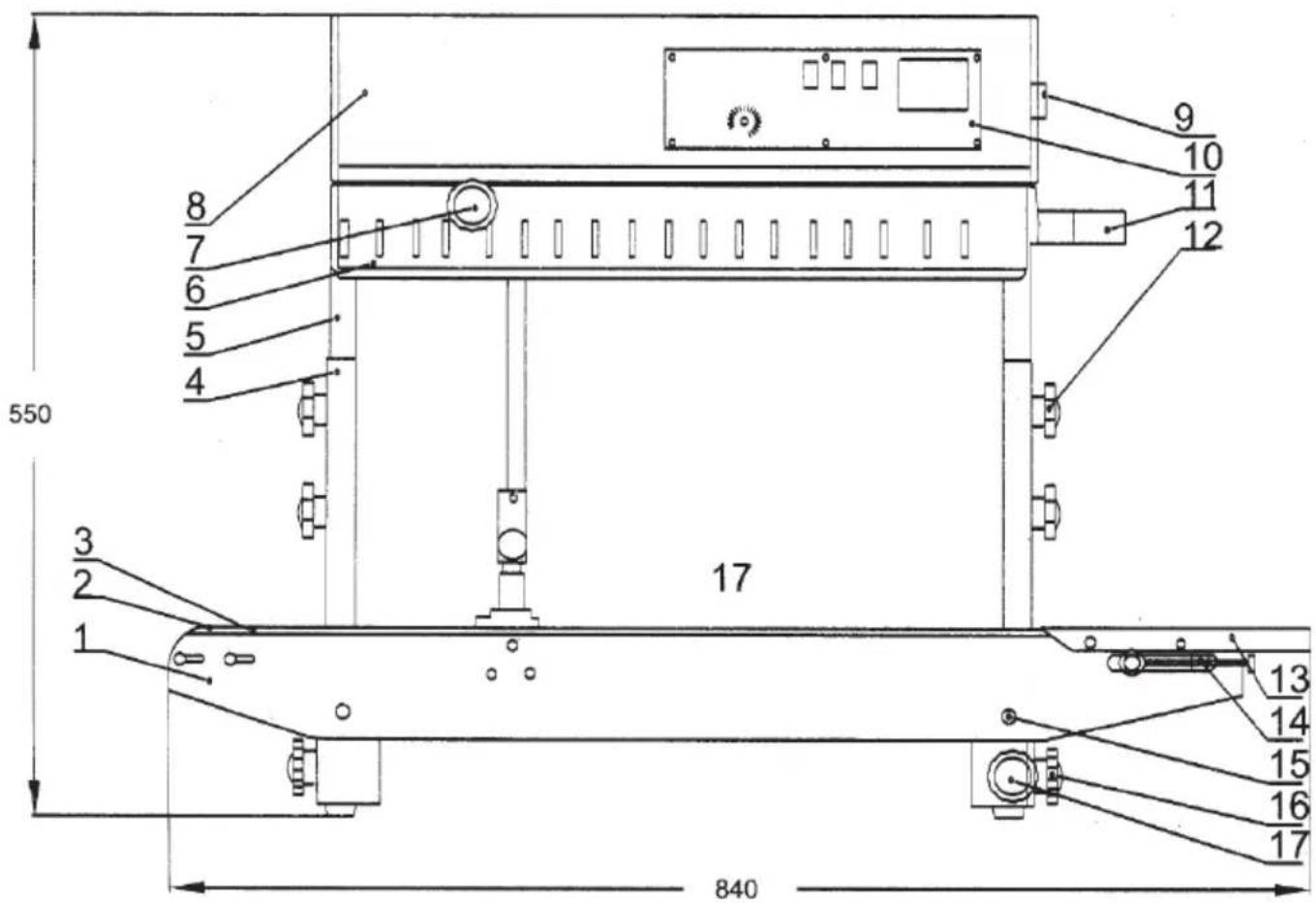

4. Päärakenne ja toimintaperiaate

550 840 17 9 10 11 12 3 2 1 13 14 15 16 17

18 19 20 380

1. Kuljetusalusta
2. Kuljetinhihnan etupyörä
3. Kuljetinhihna
4. Kiinteä tuki
5. Liukuva tuki
6. Suojakansi
7. Pyöritetty pyörän säätönuppi
8. Asuminen
9. Ilmakytkin
10. Ohjauskytkin
11. Syöttöaukko
12. Kiinnitysnuppi
13. Työpöytä
14. Kuljetinhihnan säätönuppi
15. Kiristysmutteri
16. Kuljetustason vaakasuora kiinnitysnuppi
17. Koneen runko
18. Pystysuora akseli
19. Yleisnivelkokoonpano

20. Kartiohammaspyörän kokoonpano

Kun virta kytketään päälle, sähköinen lämmityselementti tuottaa lämpöä, jolloin ylemmän ja alemman lämmityslohkon lämpötila nousee nopeasti. Säädä lämpötilansäädin haluttuun arvoon ja nopeudensäädin haluttuun nopeuteen.

Suljettava muovipussi kuljetetaan kuljetinhihnalla juoksevan ylä- ja alatiivistenauhan keskelle. Pussi kuljetetaan sitten lämmitysalueelle, jossa se puristetaan ylemmällä ja alemmalla tiivistenauhalla. Muovikalvo puristetaan puristuspyörällä ja liimataan yhteen kuumentamisen ja pehmentämisen jälkeen.

Tiivisteteippien kiinnityksen alla muovipussin suljettu osa lähetetään jäähdytysalueelle jäähdytystä ja muotoilua varten. Pyällyspyörä pyörittää muovipussin suljettua osaa muodostaen raitoja tai päällekkäisiä käyriä.

Tiivistyskoneen käyttökomponentti saa voimansa moottorista, joka synkronoi tiivistenauhan, ohjausnauhan ja kuljetinhihnan toiminnan hammaspyörien kautta.

5. Käytä menetelmää

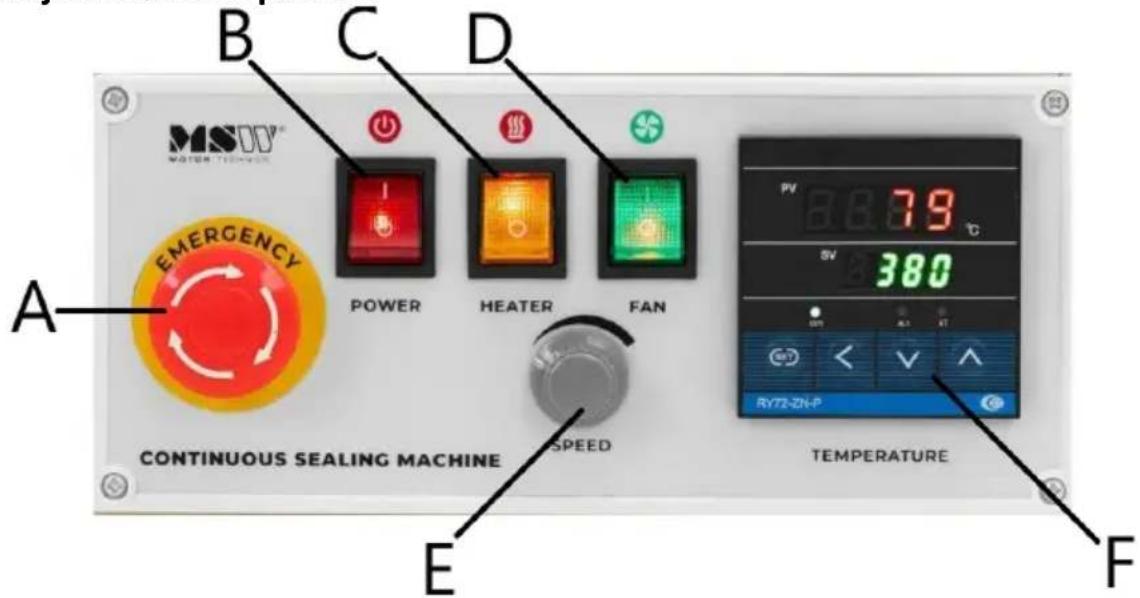

Ohjauslaatikon paneeli

B C D EMERGENCY POWER HEATER FAN A CONTINUOUS SEALING MACHINE E SPEED PV 79°C 5V 380 BY72-ZHP TEMPERATURE F

A Hätäpainike

B Virtakytkin

C Lämmittimen kytkin

D Tuulettimen kytkin

E Nopeuden säätö

F Kuumasaumauksen lämpötilan säätö

Valmistelut, säädöt ja tarkastukset ennen käyttöä

- Kone on varustettu kolminapaisella pistokkeella, jossa on kotelon maadoitus. Varmista, että asianmukainen maadoitus on paikallaan käytön aikana turvallisen toiminnan takaamiseksi.

- Kun käytät konetta ensimmäistä kertaa tai sen jälkeen, kun se on ollut käyttämättömänä pitkään, sähkölämmityselementti on voinut imeä kosteutta. Esilämmitä tässä tapauksessa konetta alhaisessa lämpötilassa useita minuutteja ennen normaalin toiminnan aloittamista.

- Säädä kuljetusalustan korkeutta ja asentoa pakkausvaatimusten mukaisesti.

- Säädä syöttöaukon asentoa tiivistyslinjan ja pussin aukon äärimittojen mukaan.

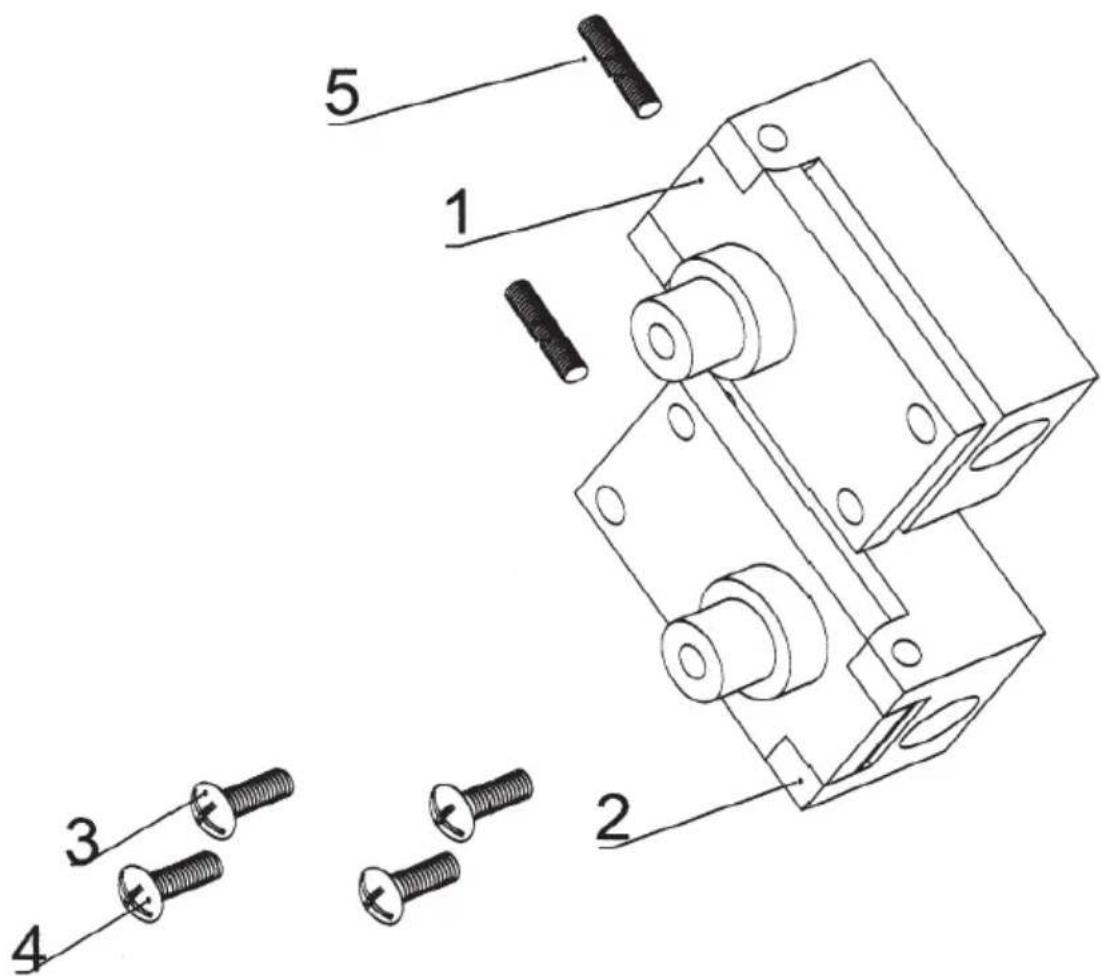

Käytettävän hihnapyörän säätölohkon säätö

Aloitustoimenpiteet:

1. Virta päälle : Kytke virta päälle ja paina käynnistyskytkintä. Merkkivalo syttyy. Säädä nopeutta nopeudensäätöpainikkeella. Kaikki ajo-osat toimivat synkronisesti.
2. Pyällyspyörän säätö : Hienosäädä pyällettävän pyörän nuppia säätääksesi pyällettävän pyörän painetta. Kun paine on säädetty oikein, kiristä rajaruuvi.
3. Lämmityskytkin : Kytke lämmitys päälle, niin elektronisen lämpötilansäätimen vihreä valo syttyy. Säädä ohjaimen lämpötila pakkauspussin materiaalin ja paksuuden mukaan. Aloita pienellä nopeudella esilämmityksen aikana.
4. Jäähdytyspuhallin : Päätä muovipussin materiaalista ja paksuudesta riippuen, onko tuuletin aktivoitava jäähdytystä varten.
5. Sulkemisprosessi : Säädä syöttöaukkoa ja aseta pussin aukko suljettavaksi. Kun tiivistenauha tarttuu pussiin, se liikkuu automaattisesti eteenpäin. Varmista, ettet työnnä tai tukki pussia virheellisen tiivistyksen tai vikojen estämiseksi.
6. Esteiden poistaminen : Jos tiivistenauhassa tai lämmityslohkossa on likaisia materiaaleja, pysäytä kone ja poista ne varovasti, koska korkeat lämpötilat voivat aiheuttaa palovammoja.

Pysäytystoimenpiteet:

1. Säätönuppi : Ennen kuin pysäytät koneen, käännä säätönuppi takaisin nollaan.
2. Tuuletin : Käynnistä tuuletin järjestelmän jäähdyttämiseksi. Lämpötilaosoitin alkaa laskea.
3. Tiivistenauhan juoksu : Pidä tiivistenauha käynnissä, kunnes lämpötila laskee alle 100°C.

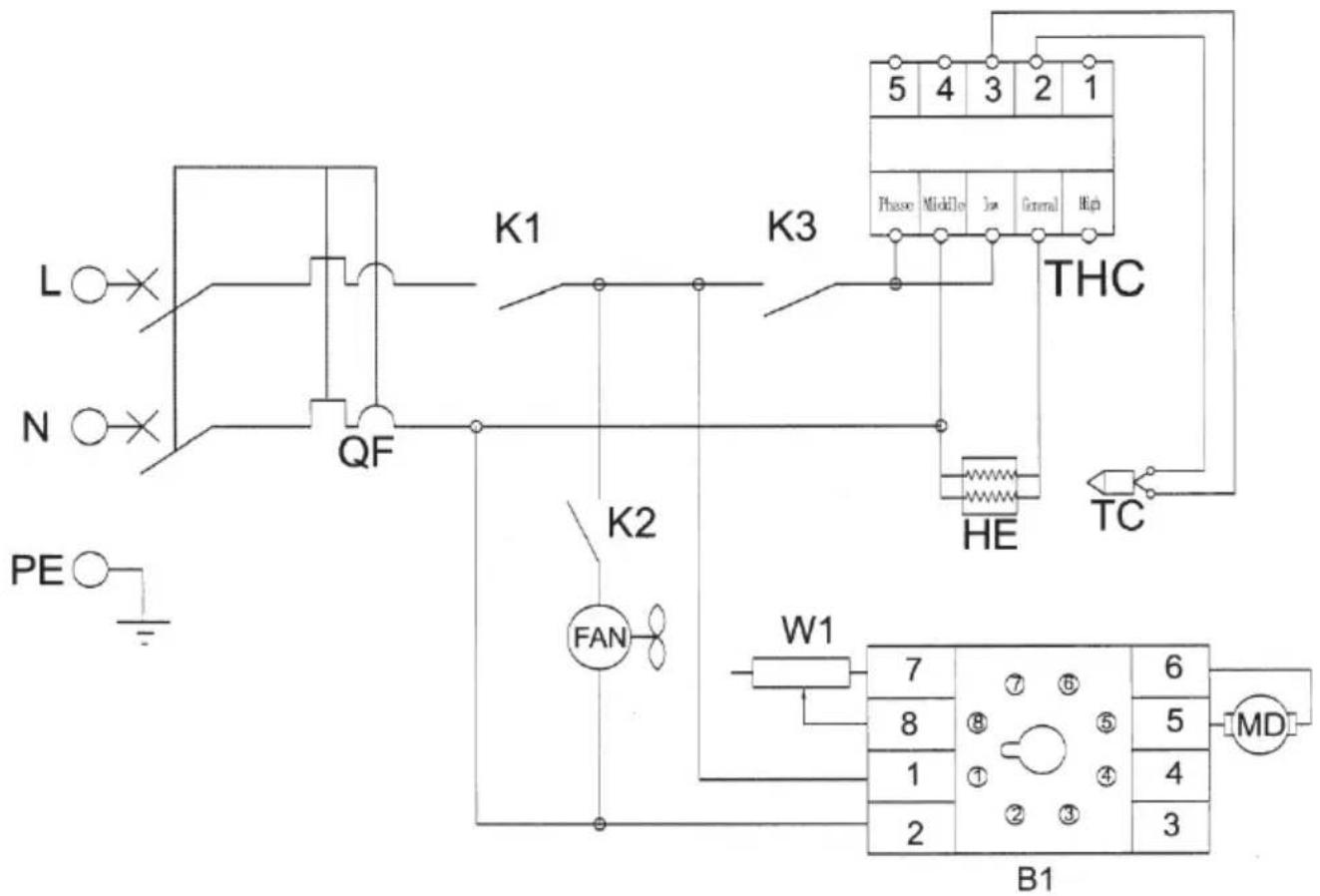

6. Sähkökytkentäkaavio

K2 Tuulettimen kytkin

K3 Lämpötiivistyskytkin

MD DC moottori

TUULETIN Aksiaalinen tuuletin

THC Lämpötilan säädin

TC Lämpöpari

HÄN Lämmitysputki

W1 Potentiometri

B1 Nopea lauta

Ongelmien ratkaisminen

Toimintahäiriö	Syyt	Ongelmien ratkaisminen
Tiivistenauha poikkeaa	Vetopyörän akseli ja vetopyörän akseli eivät ole rinnakkain.	Säädä vetopyörän istuimen kahta säätöruuvia varmistaaksesi, ettei poikkeamia ole.
Tiivistenauha katkeaa helposti	1. Tiivistenauha on liian tiukka.2. Tiivistenauha poikkeaa.3. Tiivistenauhassa on ryppyjä.4. Tiivistyspintaan on juuttunut kalvoa tai muuta likaa.5. Tiivistenauha palaa helposti.	1. Säädä vetopyörän istuimen pystysuuntaista säätöruuvia varmistaaksesi, että tiivistenauha on kireällä.2. Katso yllä oleva kohta.3. Tiivistenauhan rypyt on poistettava.4. Poista tiivistenauhan pinnalle tarttuneet asiat.5. Lämmityslohkojen väli on liian pieni tai lämpötila on liian korkea.
Rypytys ei ole selvä	1. Pyällyspyörä kuluu.2. Pystypyörän istukan painejousi ei ole kiristetty.	1. Vaihda pyällettävä pyörä.2. Säädä pyällettävän pyörän istukan painejousi.
Kuljetuksen aikana tiivistenauha kohtaa vastusta.	Lämmitys- tai jäähdytyslevyjen väli on liian pieni tai kitka on liian suuri.	Lämmityslevyjen tai jäähdytyslevyjen välisen välin tulee olla sopiva siten, että kahden tiivistysnauhan välinen etäisyys on noin pakkauspussikerroksen paksuinen, jotta varmistetaan tiivistyksen lujuus ja rypistymisen selkeys pitkittämättä tiivisteosan kahta päätä liikaa.

FI

Kun pakkauspussisiirtyy keskimmäisellepuristuspyörälle taipyällettävälle pyörälle,tapahtuu pyöräntukkeutumista taivierimistä.	Keskimmäisenpuristuspyörän taipyällettävän pyörän paineon liian korkea.	1. Keskimmäisenpuristuspyörän tai pyälletynpyörän paineen on oltavasopiva siten, että kahdentiivistysnauhan välinen aika on noin pakkauspussikerroksenpaksuinen, jotta varmistetaantiivistyksen lujuus jarypytyksen selkeyspitkittämättä tiivisteen kahtapäätä. osa liikaa.2. Kun intervallisäätö onvalmis, säädä rajaruuvia.
Kuljetinhihna poikkeaa	Käyttörullan akseli jakeskirullan akseli eivät oleyhdensuuntaiset.	Säädä käytettävän rullan akselin (etuakselin) kahtasäätöruuvia kuljetusalustalla.
Kuljetinhihna ei olesynkroninentiivistenauhan kanssa	Kuljetinhihnaa ei olekiristetty.	1. Kiristä vetorullan akselin (etuakselin) ja keskiakselinketjut kunnolla.2. Säädä kuljetinhihna oikein.
