NÁVOD K OBSLUZE CSMH-100 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Parametrupopis	Parametruhodnota
Název výrobku	Kontinuální zatavovací stroj
Model	MSW-CSMH-100
Jmenovité napětí [V] /Frekvence [Hz]	230 / 50
Jmenovitý výkon[W]	500
Teplotní rozsah [°C]	0-300
Rozměry [šířka x hloubka x výška; mm]	820 x 500 x 300
Hmotnost [kg]	18,7

1. Účel produktu:

Tento výrobek je určen pro uzavírání plastových fólií a výrobu sáčků. Je široce použitelný v průmyslových odvětvích, jako je potravinářský, farmaceutický, chemický, denní produkty, semena a další. Slouží jako ideální těsnící řešení pro dávkové balení produktů v továrnách, skladech a podobných prostředích.

2. Bezpečnostní poznámky:

1. Napájení:

• Potvrd'te správný typ napájení stroje, abyste předešli případným chybám.
• Stroj využívá jednofázové třívodičové napájení. Žluté a zelené vodiče jsou uzemňovací vodiče a musí být uzemněny nezávisle a bezpečně. Neměly by být odstraněny.

2. Zabraňte tlaku na elektrické vedení:

- Nevyvíjejte tlak na elektrické vedení a pokud je nepoužíváte, úhledně je uložte.

3. Elektrická bezpečnost:

• Jakmile je napájení zapnuto, nedotýkejte se jakýchkoli elektrických zařízení.
• Během provozu stroje se nedotýkejte žádných pohyblivých částí, abyste předešli zranění.
• Zabraňte kontaktu s topným blokem během provozu, abyste předešli popálení.

4. Provozní podmínky:

- Nepoužívejte stroj v korozivním nebo vlhkém prostředí.

5. Upozornění na změnu:

- Bez řádného povolení neměňte žádné části stroje.

6. Čištění a údržba:

- Udržujte stroj čistý jak uvnitř, tak venku. Pravidelně odstraňujte veškeré nečistoty nebo částice z těsnicí pásky.

7. Vypnutí, když se nepoužívá:

• Vypněte stroj, když se nepoužívá.

8. Reference manuálu:

- Uschovejte uživatelskou příručku pro budoucí použití.

3. Výkonnostní vlastnosti:

1. Elektronické řízení konstantní teploty:

• Stroj využívá elektronickou regulaci konstantní teploty a plynulý nastavovací pohon.
• Je schopen uzavírat plastové fóliové sáčky vyrobené z různých materiálů a lze jej použít s různými balicími linkami bez omezení délky zatavení.

CZ

- Stroj je známý svou vysokou kontinuální účinností těsnění, spolehlivou kvalitou těsnění, rozumnou strukturou a pohodlným ovládáním.

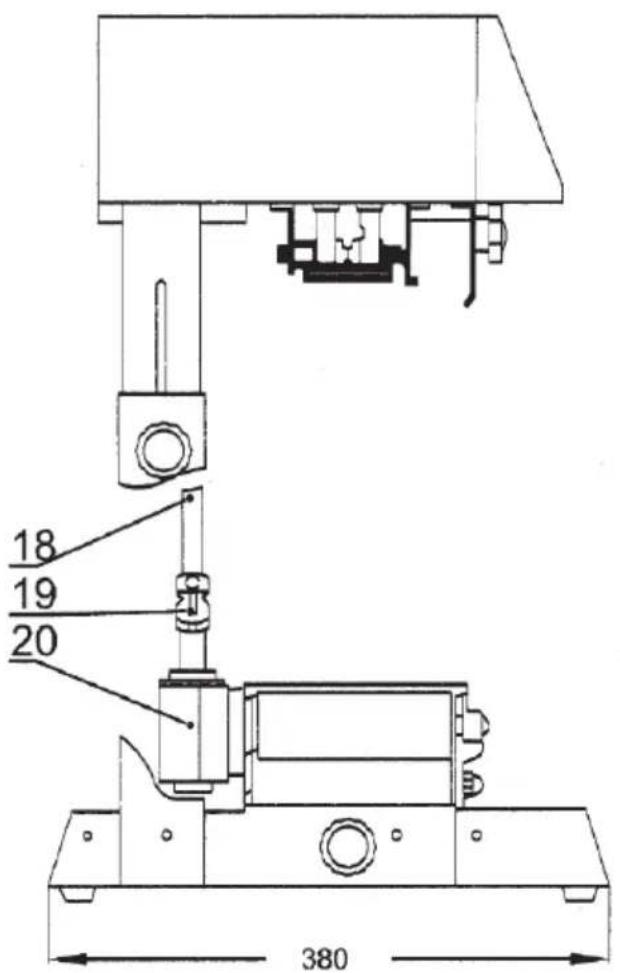

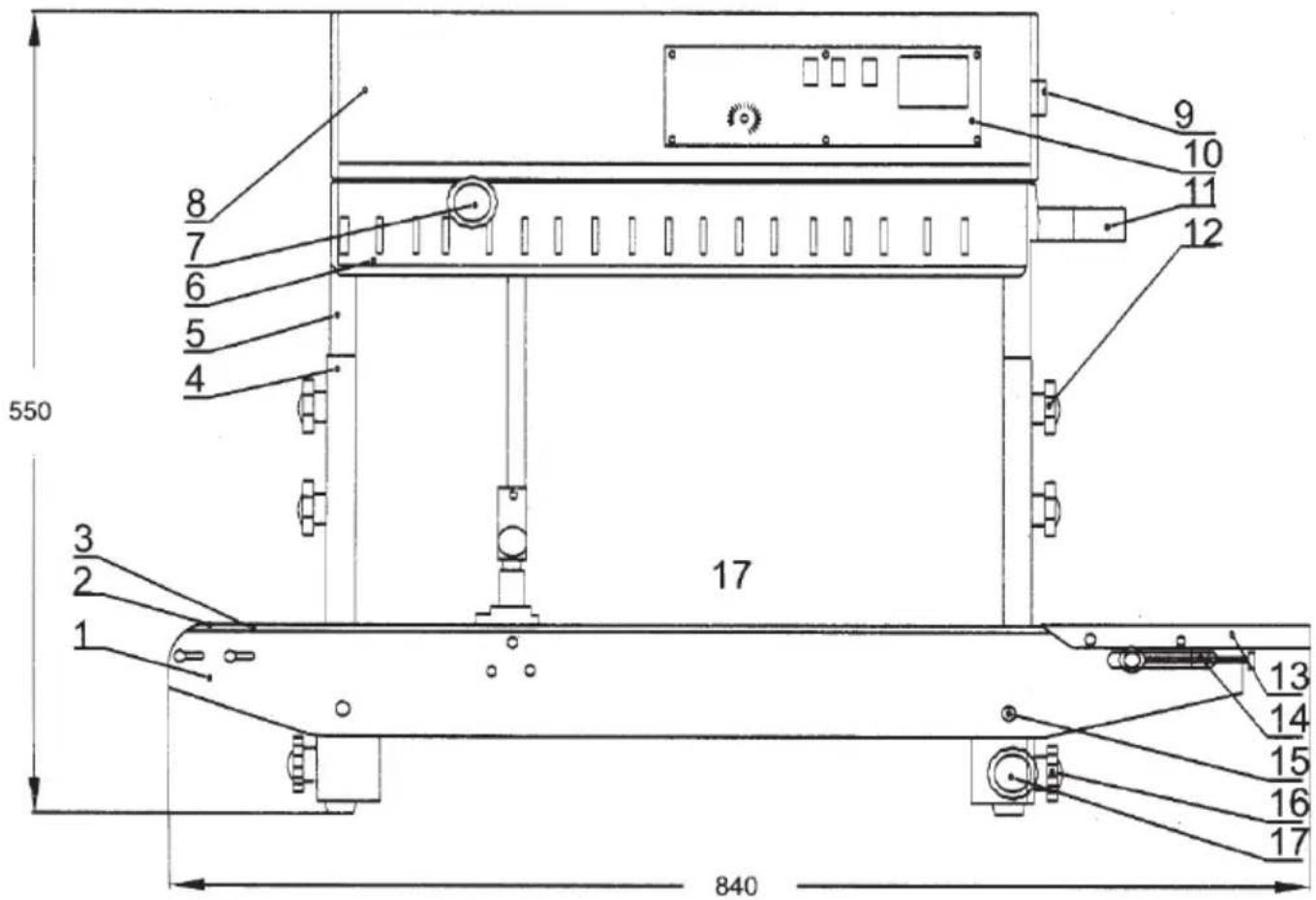

4. Hlavní struktura a princip činnosti

550 8 7 6 5 4 3 2 1 17 840 9 10 11 12 13 14 15 16 17

18 19 20 380

1. Přepravní plošina
2. Přední kolo dopravníkového pásu
3. Pásový dopravník
4. Pevná podpora
5. Posuvná podpěra
6. Ochranný kryt
7. Knoflík pro nastavení rýhovaného kolečka
8. Bydlení
9. Vzduchový spínač
10. Ovládací spínač
11. Vstup krmení
12. Upevňovací knoflík
13. Pracovní stůl
14. Knoflík pro nastavení dopravního pásu
15. Utahovací matice
16. Horizontální upevňovací knoflík dopravní plošiny
17. Rám stroje
18. Vertikální hřídel
19. Univerzální kloubová montáž

20. Sestava kuželových kol

Po zapnutí elektrického topného tělesa generuje teplo, což způsobí rychlé zvýšení teploty horního a spodního topného bloku. Nastavte ovladač teploty na požadovanou hodnotu a ovladač nastavení rychlosti na požadovanou rychlost.

Plastový sáček určený k zatavení je dopravován dopravním pásem doprostřed běžící horní a spodní těsnicí pásky. Sáček je poté transportován do prostoru ohřevu, kde je sevřen horní a spodní těsnicí páskou. Plastová fólie je lisována lisovacím kolem a po zahřátí a změkčení spojena dohromady.

Pod sevřením těsnicími páskami je utěsněná část plastového sáčku odeslána do chladicí oblasti za účelem chlazení a tvarování. Rýhovací kolečko roluje utěsněnou část plastového sáčku a vytváří pruhy nebo překrývající se křivky.

Hnací součást svařovacího stroje je poháněna motorem, který synchronizuje chod lepicí pásky, vodící pásky a dopravního pásu přes ozubená kola.

5. Použijte metodu

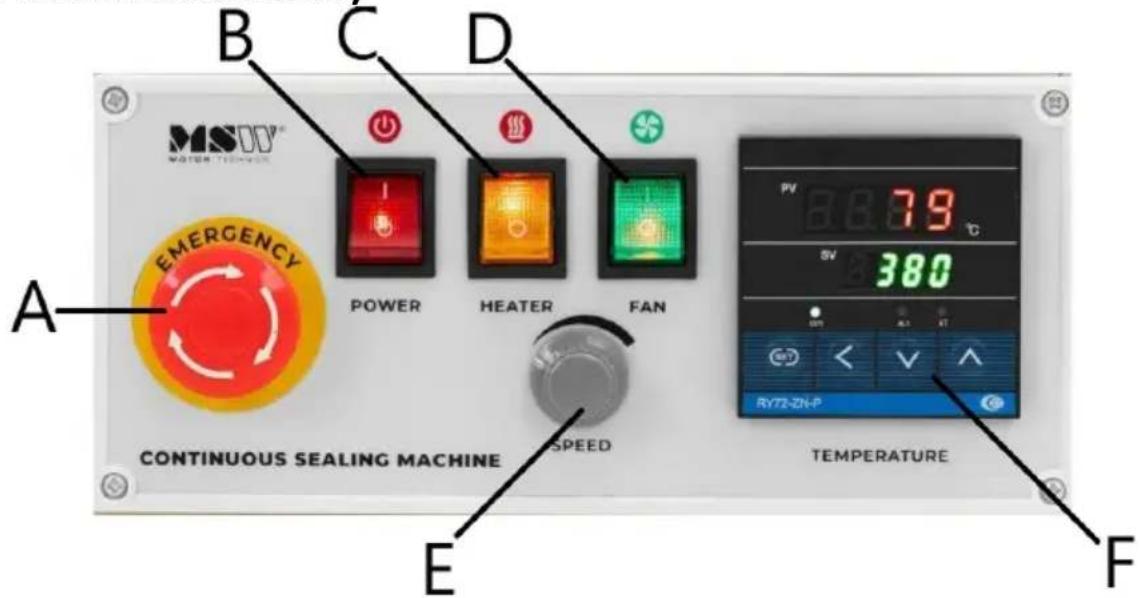

Panel ovládací skříňky

B C D EMERGENCY POWER HEATER FAN A CONTINUOUS SEALING MACHINE E SPEED PV 79°C 5V 380 BY72-ZHP TEMPERATURE F

A Nouzové tlačítko
B Vypínač napájení
C Spínač topení
D Spínač ventilátoru
E Nastavení rychlosti
F Nastavení teploty svařování za tepla

Přípravy, seřízení a kontroly před použitím

- Stroj je vybaven tříkolíkovou zástrčkou s uzemněním krytu. Ujistěte se, že je během používání na místě správné uzemnění, aby byl zaručen bezpečný provoz.

- Při prvním použití stroje nebo po jeho delší nečinnosti může elektrické topné těleso absorbovat vlhkost. V takovém případě předehřejte stroj několik minut na nízkou teplotu, než zahájíte normální provoz.

- Upravte výšku a polohu přepravní plošiny tak, aby vyhovovala požadavkům na balení.

- Upravte polohu vstupu přívodu podle obrysových rozměrů svařovací linky a otvoru sáčku.

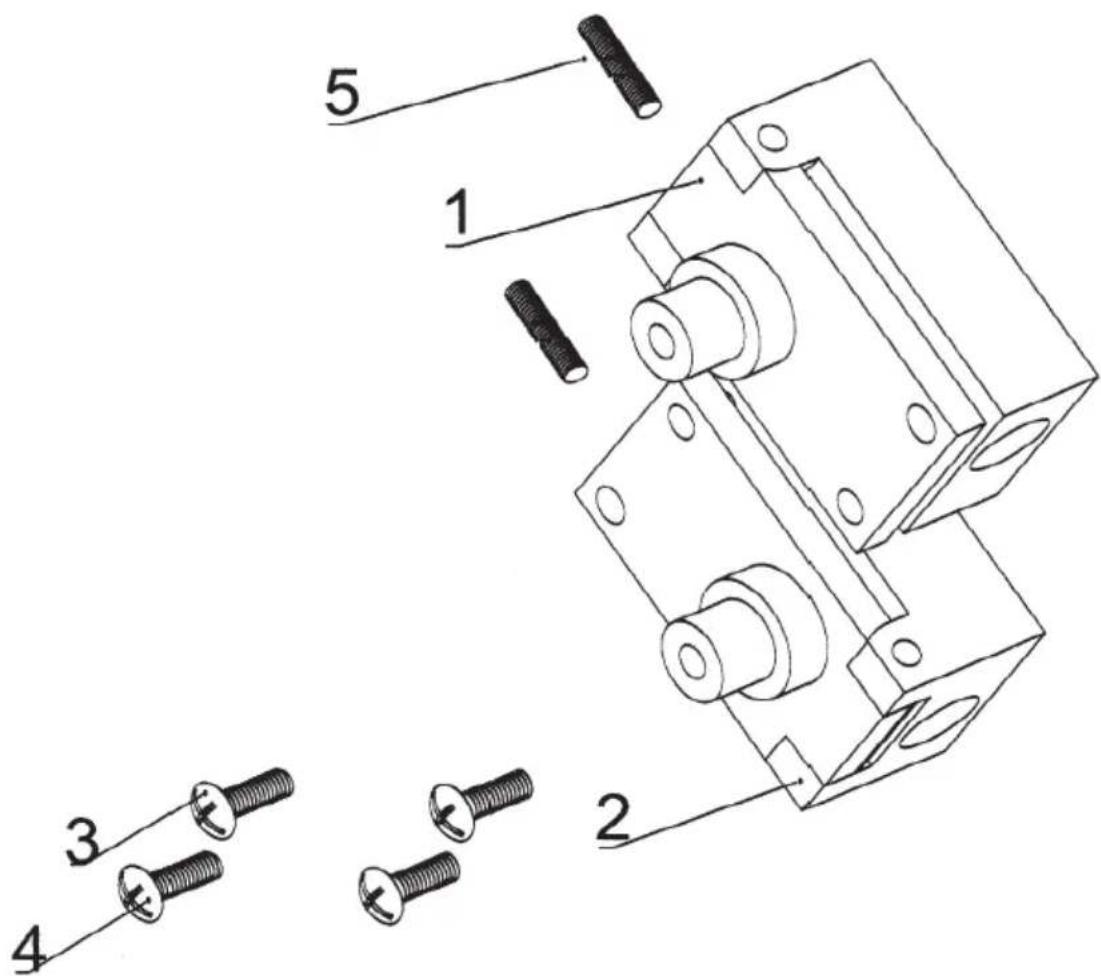

Seřízení seřizovacího bloku hnané řemenice

2 Poháněné tahové sedadlo

3/4 Seřizovací šroub

5 Pružina

Startovací procedury:

1. Zapnutí : Zapněte napájení a stiskněte startovací spínač. Kontrolka se rozsvítí. Nastavte rychlost pomocí tlačítka pro nastavení rychlosti. Všechny hnací části poběží synchronně.
2. Nastavení rýhovaného kolečka : Jemně dolad'te knoflík rýhovacího kolečka pro nastavení tlaku na rýhované kolečko. Jakmile je tlak správně nastaven, utáhněte omezovací šroub.
3. Spínač topení : Zapněte topení a na elektronickém regulátoru teploty se rozsvítí zelené světlo. Nastavte teplotu regulátoru na základě materiálu a tloušťky sáčku. Během předehřívání začněte s nízkými otáčkami.
4. Chladicí ventilátor : V závislosti na materiálu a tlouštce plastového sáčku se rozhodněte, zda je nutné aktivovat ventilátor pro chlazení.
5. Postup utěsnění : Upravte vstupní otvor a umístěte otvor sáčku, který chcete zatavit. Když těsnicí páska uchopí sáček, automaticky se posune dopředu. Dbejte na to, abyste sáček netlačili nebo neblokovali, aby nedošlo k nesprávnému utěsnění nebo chybám.
6. Odstraňování překážek : Pokud jsou na těsnicí pásce nebo topném bloku špinavé materiály, zastavte stroj a opatrně je odstraňte, protože vysoké teploty mohou způsobit popáleniny.

Postupy zastavení:

1. Nastavovací knoflík : Před zastavením stroje nejprve otočte nastavovací knoflík zpět na nulu.
2. Ventilátor : Zapněte ventilátor, aby se systém ochladil. Ukazatel teploty začne klesat.

3. Těsnicí páska běží : Udržujte těsnicí pásku spuštěnou, dokud teplota neklesne pod 100 °C.

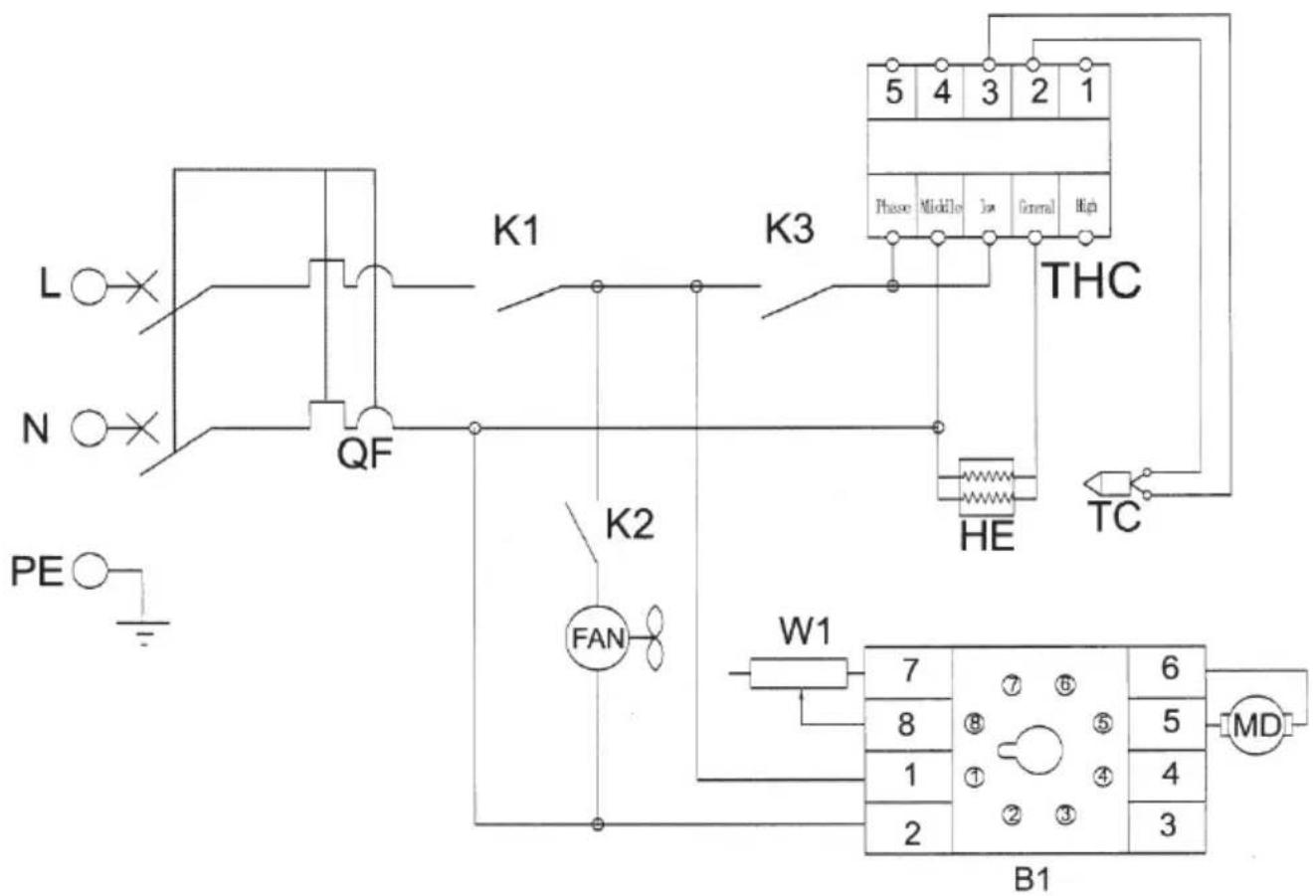

4. Schéma elektrického obvodu


K2 Spínač ventilátoru

K3 Spínač tepelného těsnění

MUDr DC motor

VĚTRÁK Axiální ventilátor

THC Kontrola teploty

TC Tepelný pár

ON Topná trubka

W1 Potenciometr

B1 Vysokorychlostní deska

Řešení problémů

Porucha	Příčiny	Řešení problémů
Těsnicí páska se odchyluje	Hřídel hnacího kola a hřídel hnaného kola nejsou rovnoběžné.	Seřid'te dva seřizovací šrouby na sedle hnaného kola, abyste se ujistili, že nedochází k žádné odchylce.
Těsnicí páska se snadno zlomí	1. Těsnicí páska je příliš těsná.2. Těsnicí páska se odchyluje.3. Těsnicí páska má záhyby.4. Těsnicí plocha je přilepená filmem nebo jinými nečistotami na povrchu.5. Těsnicí páska se snadno spálí.	1. Seřid'te svislý seřizovací šroub na sedle hnaného kola, abyste zajistili správné napnutí těsnicí pásky.2. Viz výše uvedená položka.3. Záhyb těsnicí pásky se odstraní.4. Odstraňte věci ulpívající na povrchu těsnicí pásky.5. Interval mezi topnými bloky je příliš malý nebo je teplota příliš vysoká.
Vroubkování není jasné	1. Rýhovací kolečko se opotřebuje.2. Přítlačná pružina sedla rýhovaného kola není utažena.	1. Vyměňte rýhovací kolečko.2. Seřid'te přítlačnou pružinu sedla rýhovaného kola.
Během přepravy narazí těsnicí páska na odpor.	Interval mezi topnými deskami nebo chladícími deskami je příliš malý nebo tření je příliš vysoké.	Rozestup mezi topnými deskami nebo chladícími deskami musí být správný, aby interval mezi dvěma těsnícími páskami byl o tlouštce vrstvy balícího sáčku, aby byla zajištěna pevnost těsnění a jasnost vroubkování, aniž by se příliš prodlužovaly dva konce těsnící části.

CZ

Když se obalový vak přesune na střední přítlačné kolo nebo rýhovací kolo, dochází k zablokování nebo najetí do kola.	Přítlak středního přítlačného kolečka nebo rýhovacího kolečka je příliš vysoký.	1. Tlak středního přítlačného kolečka nebo rýhovacího kolečka musí být správný, aby interval mezi dvěma těsnícími páskami byl přibližně tlouštky vrstvy balícího sáčku, aby byla zajištěna pevnost těsnění a jasnost rýhování, aniž by došlo k prodloužení obou konců těsnění. část příliš mnoho.2. Po dokončení nastavení intervalu seřiďte omezovací šroub.
Dopravní pás se vychyluje	Hřídel hnacího válce a hřídel středního válce nejsou rovnoběžné.	Seřiďte dva seřizovací šrouby hřídele hnaného válce (přední hřídel) na dopravní plošině.
Dopravní pás není synchronní s těsnicí páskou	Dopravní pás není napnutý.	1. Řádně utáhněte řetězy hřídele hnacího válce (přední hřídel) a střední hřídele.2. Správně seřiďte dopravníkový pás.
