NAUDOJIMO INSTRUKCIJA CSMH-100 MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametras aprašymas	Parametras vertė
Produkto pavadinimas	Nepertraukiamo sandarinimo mašina
Modelis	MSW-CSMH-100
Nominali įtampa [V~] / dažnis [Hz]	230 / 50
Nominali galia [W]	500
Temperatūros diapazonas [°C]	0-300
Matmenys [plotis x gylis x aukštis; mm]	820 x 500 x 300
Svoris [kg]	18,7

Šis gaminys skirtas plastikinės plėvelės sandarinimui ir maišelių gamybai. Jis plačiai taikomas tokiose pramonės šakose kaip maistas, farmacija, chemikalai, kasdieniai produktai, sėklos ir kt. Jis tarnauja kaip idealus sandarinimo sprendimas pakuojant pakuotes gamyklose, parduotuvėse ir panašioje aplinkoje.

2. Saugos pastabos:

1. Maitinimas:

• Kad išvengtumėte klaidų, patikrinkite tinkamą mašinos maitinimo tipą.
• Mašina naudoja vienfazj trijų laidų maitinimą. Geltonos ir žalios spalvos laidai yra jžeminimo laidai ir turi būti jžeminti atskirai ir saugiai. Jie neturėtų būti pašalinti.

2. Apsaugokite nuo slègio elektros linijose:

- Venkite spausti elektros linijas ir tvarkingai laikykite jas, kai nenaudojate.

3. Elektros sauga:

• Jjunge maitinimą, nelieskite jokių elektros prietaisų.
• Nelieskite jokių judančių dalių, kol mašina veikia, kad nesusižeistumėte.
• Venkite kontakto su šildymo bloku veikimo metu, kad išvengtumėte nudegimų.

4. Veikimo sąlygos:

- Nenaudokite mašinos korozinėje arba drėgnoje aplinkoje.

5. Modifikacijos įspėjimas:

- Nekeiskite jokių mašinos dalių be tinkamo leidimo.

6. Valymas ir priežiūra:

- Laikykite mašiną švarią tiek viduje, tiek išorėje. Nuo sandarinimo juostos reguliariai pašalinkite visas šiukšles ar daleles.

7. Išjunkite, kai nenaudojate:

- Išjunkite mašiną, kai jos nenaudojate.

8. Vadovo nuoroda:

- Laikykite naudotojo vadovą po ranka, kad galėtumėte pasinaudoti ateityje.

3. Našumo savybės:

1. Elektroninis pastovios temperatūros valdymas:

• Mašinoje naudojamas elektroninis pastovios temperatūros valdymo įtaisas ir bepakopis reguliavimo pavaros mechanizmas.
• Jis gali užsandarinti plastikinės plėvelės maišelius, pagamintus iš įvairių medžiagų, ir gali būti naudojamas su įvairiomis pakuočių srauto linijomis neribojant sandarinimo ilgio.

LT

- Mašina yra žinoma dėl didelio nuolatinio sandarinimo efektyvumo, patikimos sandarinimo kokybės, pagrįstos struktūros ir patogaus veikimo.

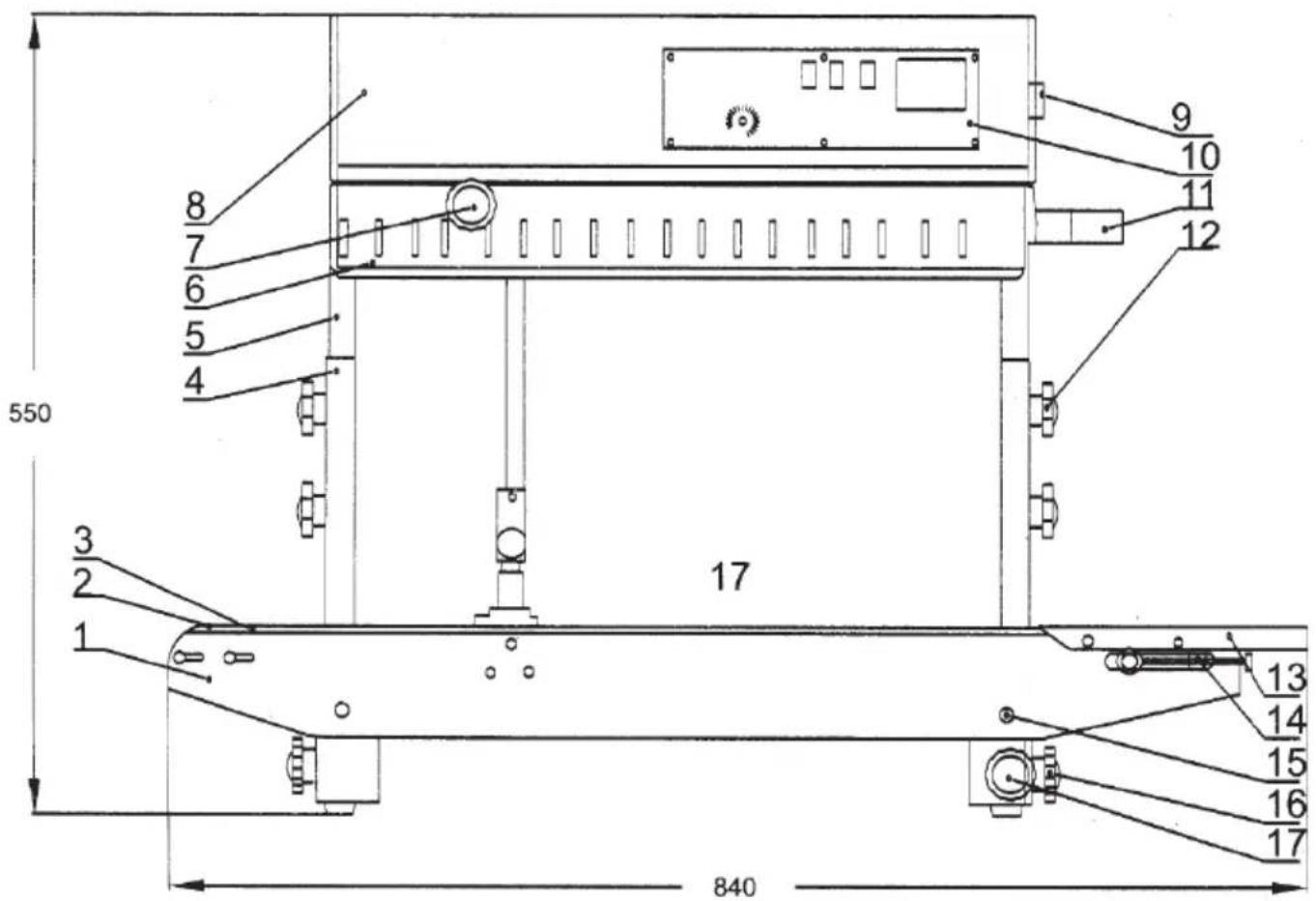

1. Pagrindinė struktūra ir veikimo principas


550 840 17 9 10 11 12 3 2 1 13 14 15 16 17

LT

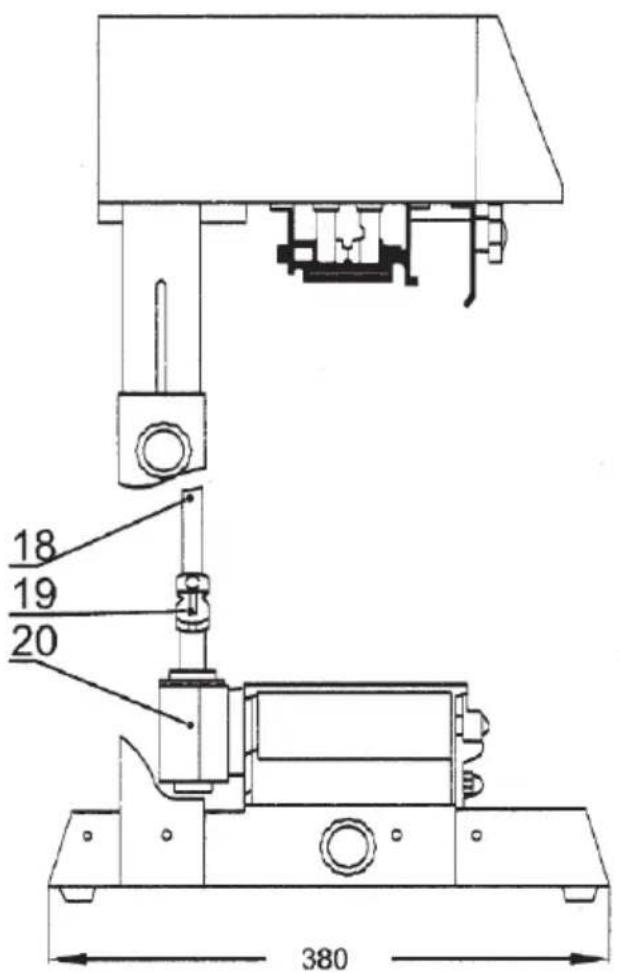

18 19 20 380

1. Pervežimo platforma
2. Konvejerio juostos priekinis ratas
3. Konvejerio juosta
4. Fiksuotas palaikymas
5. Stumdoma atrama
6. Apsauginis dangtelis
7. Riektinio rato reguliavimo rankenėlė
8. Büstas
9. Oro jungiklis
10. Valdymo jungiklis
11. Maitinimo anga
12. Tvirtinimo rankenèlè
13. Darbo stalas
14. Konvejerio juostos reguliavimo rankenėlė
15. Priveržimo veržlé
16. Transportavimo platformos horizontalaus tvirtinimo rankenėlė
17. Mašinos rèmas
18. Vertikalus velenas
19. Universalios jungties mazgas

20. Kūginės pavaros surinkimas

Jungus maitinimą, elektrinis kaitinimo elementas generuoja šilumą, todėl viršutinio ir apatinio šildymo blokų temperatūra sparčiai kyla. Temperatūros reguliatorių nustatykite iki reikiamos vertės, o greičio reguliavimo valdiklj - iki norimo greičio.

Užsandarinamas plastikinis maišelis konvejerio juosta nukreipiamas į einančių viršutinių ir apatinių sandarinimo juostų vidurį. Tada maišelis vežamas į šildymo zoną, kur jis suspaudžiamas viršutine ir apatine sandarinimo juostomis. Plastikinė plėvelė spaudžiama presavimo ratuku ir sujungiama po kaitinimo ir suminkštinimo.

Po sandarinimo juostomis užspausta plastikinio maišelio dalis siunčiama į aušinimo zoną vėsinti ir formuoti. Rievelinis ratas suvynioja sandarią plastikinio maišelio dalį, kad susidarytų juostelės arba persidengiančios kreivės.

Sandarinimo mašinos varomasis komponentas yra varomas varikliu, kuris sincronizuoja sandarinimo juostos, kreipiančiosios juostos ir konvejerio juostos veikimą per krumpliaračius.

5. Naudokite metodą

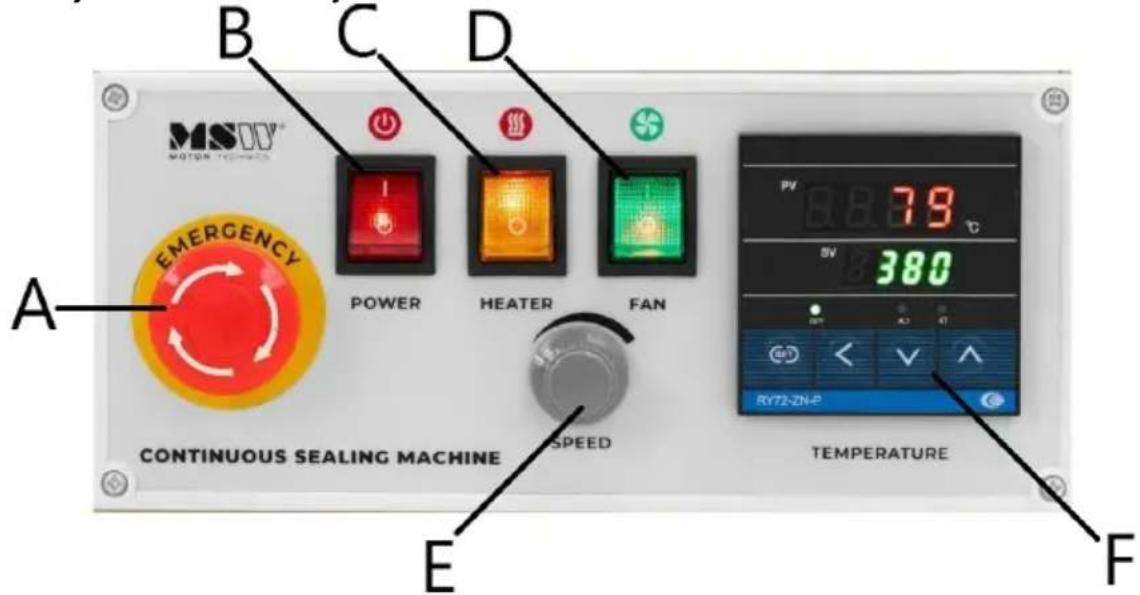

Valdymo dėžutės skydelis

B C D MSDD® MOTOR TECHNOLOGY EMERGENCY POWER HEATER FAN A CONTINUOUS SEALING MACHINE E SPEED PV 79 °C 5V 380 RYT2-ZNP TEMPERATURE F

A Avarinis mygtukas

B Maitinimo jungiklis

C Šildytuvo jungiklis

D Ventiliatoriaus jungiklis

E Greičio reguliavimas

F Karšto sandarinimo temperatūros

reguliavimas

Paruošimas, reguliavimas ir patikrinimai prieš naudojima

• Mašinoje yra trijų kontaktų kištukas su korpuso jžeminimu. Įsitikinkite, kad naudojimo metu yra tinkamas jžeminimas, kad būtų užtikrintas saugus veikimas.
• Naudojant mašiną pirmą kartą arba kai ji ilgą laiką buvo neaktyvi, elektrinis kaitinimo elementas gali sugerti dręgmę. Tokiu atveju, prieš pradėdami jprastas operacijas, keletą minučių pašildykite mašiną žemoje temperatūroje.
• Sureguliuokite transportavimo platformos aukštį ir padėtį, kad atitiktų pakuotės reikalavimus.
• Sureguliuokite tiekimo jleidimo padėtį pagal sandarinimo linijos ir maišo angos kontūro matmenis.

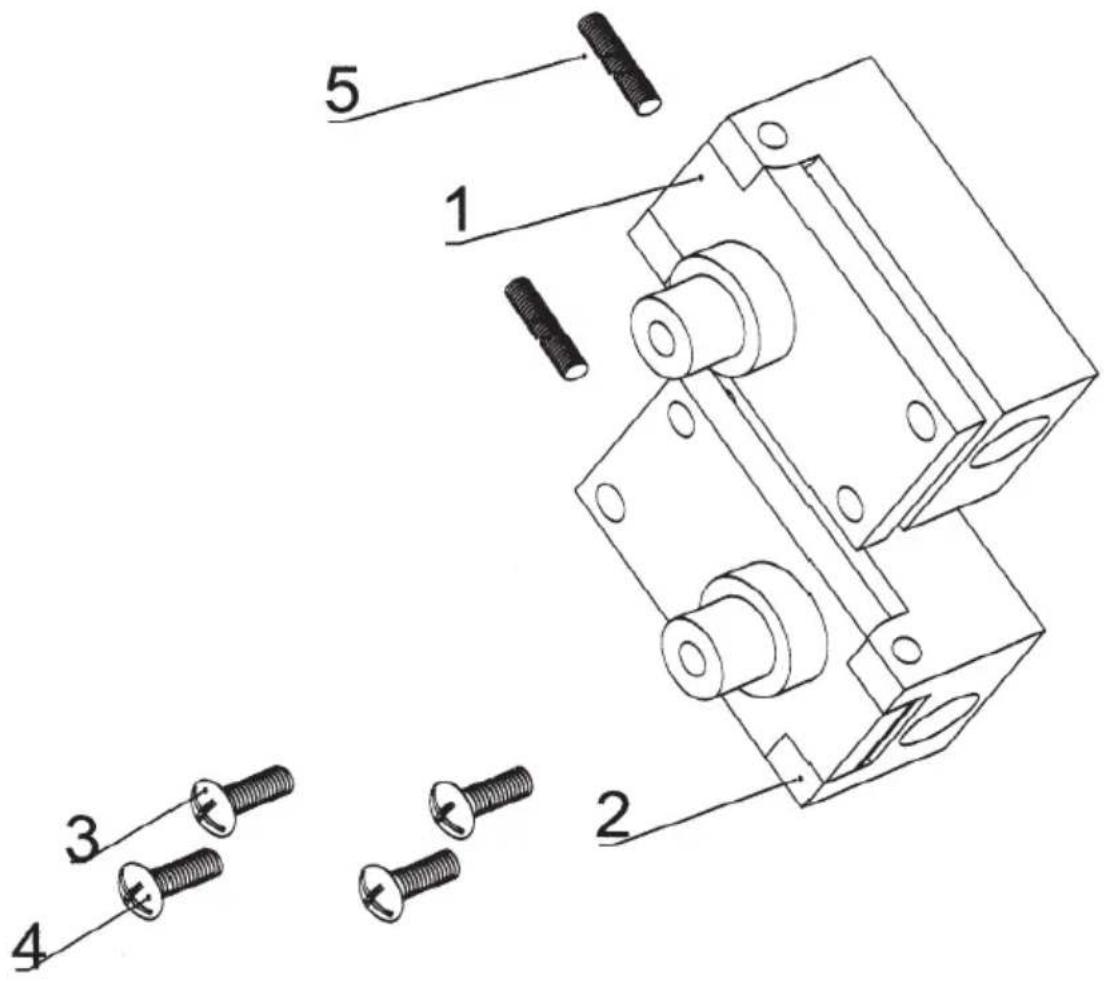

Varomojo skriemulio reguliavimo bloko reguliavimas

Pradžios procedūros:

1. Maitinimo jjungimas : jjunkite maitinimą ir paspauskite paleidimo jungiklj. Indikatoriaus lemputė užsidegs. Sureguliuokite greitį naudodami greičio reguliavimo mygtuką. Visos vairavimo dalys veiks sincroniškai.
2. Ritinio rato reguliavimas : tiksliai sureguliuokite raižinio rato rankenėlę, kad sureguliuotumėte riešinio rato slėgį. Kai slėgis bus tinkamai sureguliuotas, pritvirtinkite ribinį varžtą.
3. Šildymo jungiklis : jjunkite šildymą ir užsidegs žalia elektroninio temperatūros reguliatoriaus lemputė. Sureguliuokite valdiklio temperatūrą pagal pakavimo maišelio medžiagą ir storį. Išankstinio pašildymo metu pradėkite važiuodami mažu greičiu.
4. Aušinimo ventiliatorius : atsižvelgdami į plastikinio maišelio medžiagą ir storį, nuspręskite, ar būtina jjungti ventiliatorių vėsinimui.
5. Sandarinimo procesas : sureguliuokite padavimo angą ir nustatykite maišelio angą, kad ji būtų sandari. Kai sandarinimo juosta sugriebs maišelį, jis automatiškai judės pirmyn. Nespauskite ir neužblokuokite maišelio, kad išvengtumėte netinkamo sandarinimo ar gedimų.
6. Kliūčių šalinimas : Jei ant sandarinimo juostos arba šildymo bloko yra nešvarių medžiagų, sustabdykite mašiną ir atsargiai jas pašalinkite, nes aukšta temperatūra gali nudeginti.

1. Reguliavimo rankenėlė : Prieš sustabdydami mašiną, pirmiausia pasukite reguliavimo rankenėlę į nulį.
2. Ventiliatorius : jjunkite ventiliatorių, kad atvėsintumėte sistemą. Temperatūros rodyklė pradės kristi.

3. Sandarinimo juosta veikia : Laikykite sandarinimo juostą, kol temperatūra nukris žemiau 100°C.

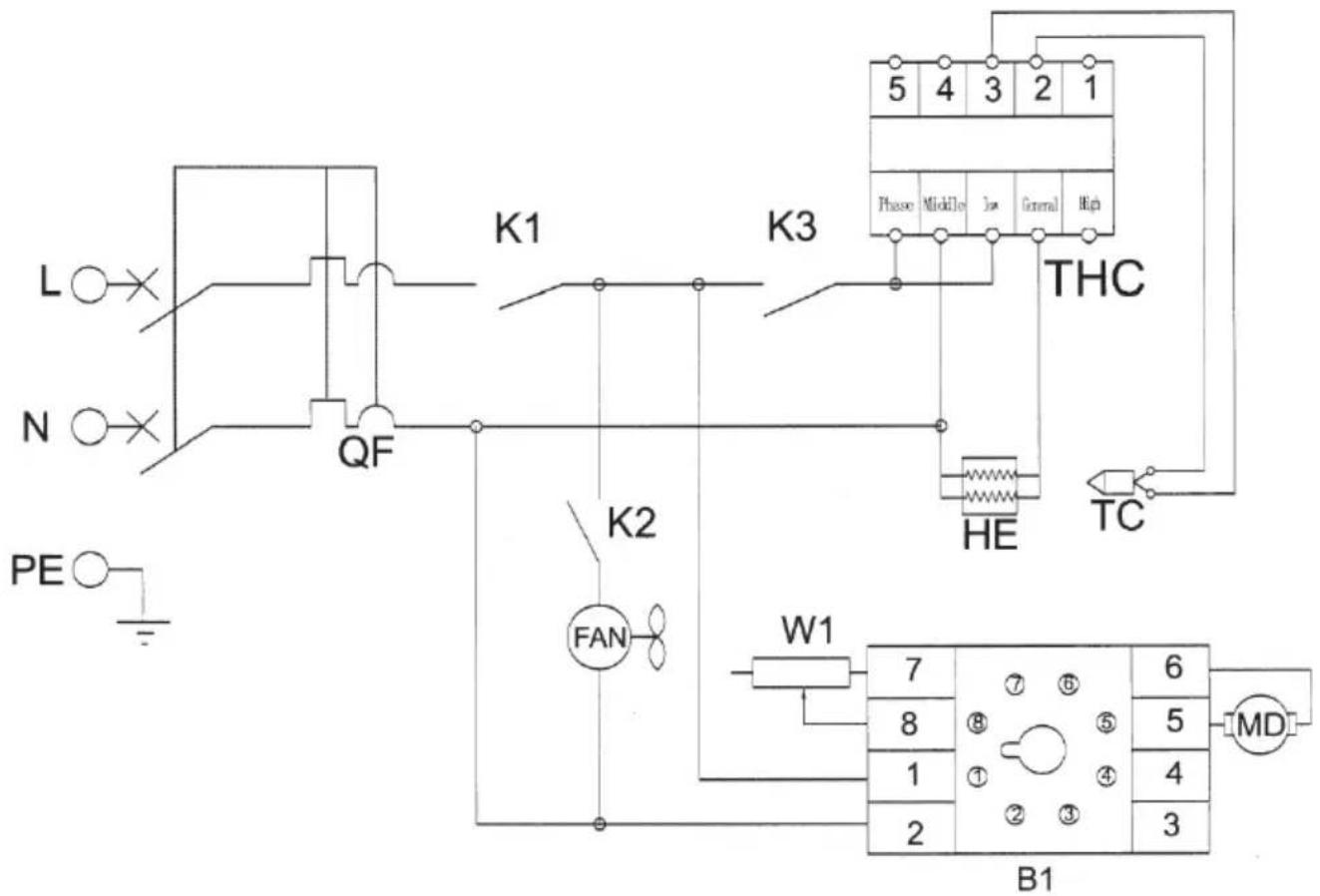

4. Elektros grandinês schema


QF	Grandinės pertraukiklis	THC	Temperatūrosreguliatorius
K1	Maitinimo jungiklis	TC	Šiluminė pora
K2	Ventiliatoriaus jungiklis	JIS	Šildymo vamzdis
K3	Termo sandarinimojungiklis	W1	Potenciometras
MD	DC variklis	B1	Didelės spartos lenta
VENTILIATORIUS	Ašinio srautoventiliatorius

Trikčių šalinimas

Gedimas	Priežastys	Trikčių šalinimas
Sandarinimo juosta nukrypsta	Varomojo rato velenas ir varomojo rato velenas nėra lygiagrečiai.	Sureguliuokite du reguliavimo varžtus ant varomojo rato sėdynės, kad įsitikintumėte, jog nėra nukrypimų.
Sandarinimo juosta lengvai nutrūksta	1. Sandarinimo juosta yra per įtempta.2. Sandarinimo juosta nukrypsta.3. Sandarinimo juosta turi raukšlių.4. Sandarinimo paviršius yra prikljuotas plėvele ar kitais nešvariais daiktais ant paviršiaus.5. Sandarinimo juosta lengvai perdega.	1. Sureguliuokite vertikalaus reguliavimo varžtą ant varančiojo rato sėdynės, kad įsitikintumėte, jog sandarinimo juosta yra tinkamai įtempta.2. Žr. aukščiau pateiktą elementą.3. Sandarinimo juostos raukšlė turi būti pašalinta.4. Pašalinkite ant sandarinimo juostos paviršiaus prilipusius daiktus.5. Per mažas intervalas tarp šildymo blokų arba per aukšta temperatūra.
Riebalai neaiškūs	1. Nusidėvėjęs raižytas ratas.2. Riektinio rato sėdynės slėgio spyruoklė neįtempta.	1. Pakeiskite raištelį.2. Sureguliuokite riešinio rato sėdynės slėgio spyruoklę.
Pervežimo metu sandarinimo juosta susiduria su pasipriešinimu.	Atstumas tarp šildymo ar vėsinimo plokščių per mažas arba trintis per didelė.	Atstumas tarp kaitinimo plokščių arba aušinimo plokščių turi būti tinkamas, kad tarpas tarp dviejų sandarinimo juostų būtų maždaug pakavimo maišelio sluoksnio storio, kad būtų užtikrintas sandarinimo tvirtumas ir aiškumas, per daug neprailginant sandarinimo dalies dviejų galų.

LT

Pakavimo maišeliui pasislinkus į vidurinį presavimo ratuką arba rievėtą ratą, ratas užsiblokuoja arba įrieda.	Vidurinio presavimo rato arba raištelio slėgis yra per didelis.	1. Vidurinio presavimo rato arba riekavimo rato slėgis turi būti tinkamas, kad tarpas tarp dviejų sandarinimo juostų būtų maždaug pakavimo maišelio sluoksnio storio, kad būtų užtikrintas sandarinimo tvirtumas ir raiželių skaidrumas, neprailginant dviejų sandarinimo galų. dalis per daug.2. Baigę reguliuoti intervalą, sureguliuokite ribinį varžtą.
Konvejerio juosta nukrypsta	Varančiojo ritinėlio velenas ir vidurinio veleno velenas nėra lygiagrečiai.	Sureguliuokite du varomojo ritinėlio veleno (priekinio veleno) reguliavimo varžtus ant transportavimo platformos.
Konvejerio juosta nėra sinchroniška su sandarinimo juosta	Konvejerio juosta neįtempta.	1. Tinkamai priveržkite varančiojo ritinėlio veleno (priekinio veleno) ir vidurinio veleno grandines.2. Tinkamai sureguliuokite konvejerio juostą.
