MANUALE UTENTE CSMH-100 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

del parametro descrizione	del parametro valore
Nome del prodotto	Macchina sigillatrice continua
Modello	Modello MSW-CSMH-100
Tensione nominale [V] / Frequenza [Hz]	230 / 50
Potenza nominale [W]	500
Intervallo di temperatura [°C]	0-300
Dimensioni [Larghezza x Profondità x Altezza; mm]	Dimensioni: 820x500x300
Peso [kg]	18,7

1. Scopo del prodotto:

Questo prodotto è progettato per la sigillatura di pellicole in plastica e la produzione di sacchetti. Trova ampia applicazione in settori quali alimentare, farmaceutico, chimico, dei prodotti di uso quotidiano, dei semi e altro ancora. Rappresenta la soluzione di sigillatura ideale per il confezionamento di lotti di prodotti in fabbriche, negozi e ambienti simili.

IT

2. Note di sicurezza:

1. Alimentazione elettrica:

• Per evitare errori, confermare il tipo di alimentazione corretto per la macchina.
• La macchina utilizza un'alimentazione monofase a tre fili. I fili giallo e verde sono fili di messa a terra e devono essere collegati a terra in modo indipendente e sicuro. Non dovrebbero essere rimossi.

2. Prevenire la pressione sulle linee elettriche:

- Evitare di esercitare pressione sui cavi elettrici e riporli ordinatamente quando non vengono utilizzati.

3. Sicurezza elettrica:

• Una volta accesa la corrente, evitare di toccare alcun apparecchio elettrico.
• Per evitare lesioni, non toccare le parti mobili mentre la macchina è in funzione.
• Evitare il contatto con il blocco riscaldante durante il funzionamento per evitare ustioni.

4. Condizioni operative:

• Non utilizzare la macchina in ambienti corrosivi o umidi.

5. Avviso di modifica:

- Non modificare alcuna parte della macchina senza la dovuta autorizzazione.

6. Pulizia e manutenzione:

- Mantenere la macchina pulita sia all'interno che all'esterno. Rimuovere regolarmente eventuali detriti o particelle dal nastro sigillante.

7. Spegnimento quando non in uso:

- Spegnere la macchina quando non la si utilizza.

8. Riferimento manuale:

- Conservare il manuale utente a portata di mano per riferimenti futuri.

3. Caratteristiche delle prestazioni:

1. Controllo elettronico costante della temperatura:

- La macchina utilizza un dispositivo elettronico di controllo costante della temperatura e un meccanismo di azionamento con regolazione continua.

IT

• È in grado di sigillare sacchetti di pellicola di plastica realizzati con materiali diversi e può essere utilizzato con diverse linee di flusso di imballaggio senza limiti di lunghezza di saldatura.
• La macchina è nota per la sua elevata efficienza di saldatura continua, la qualità affidabile della saldatura, la struttura ragionevole e il funzionamento pratico.

4. Struttura principale e principio di funzionamento

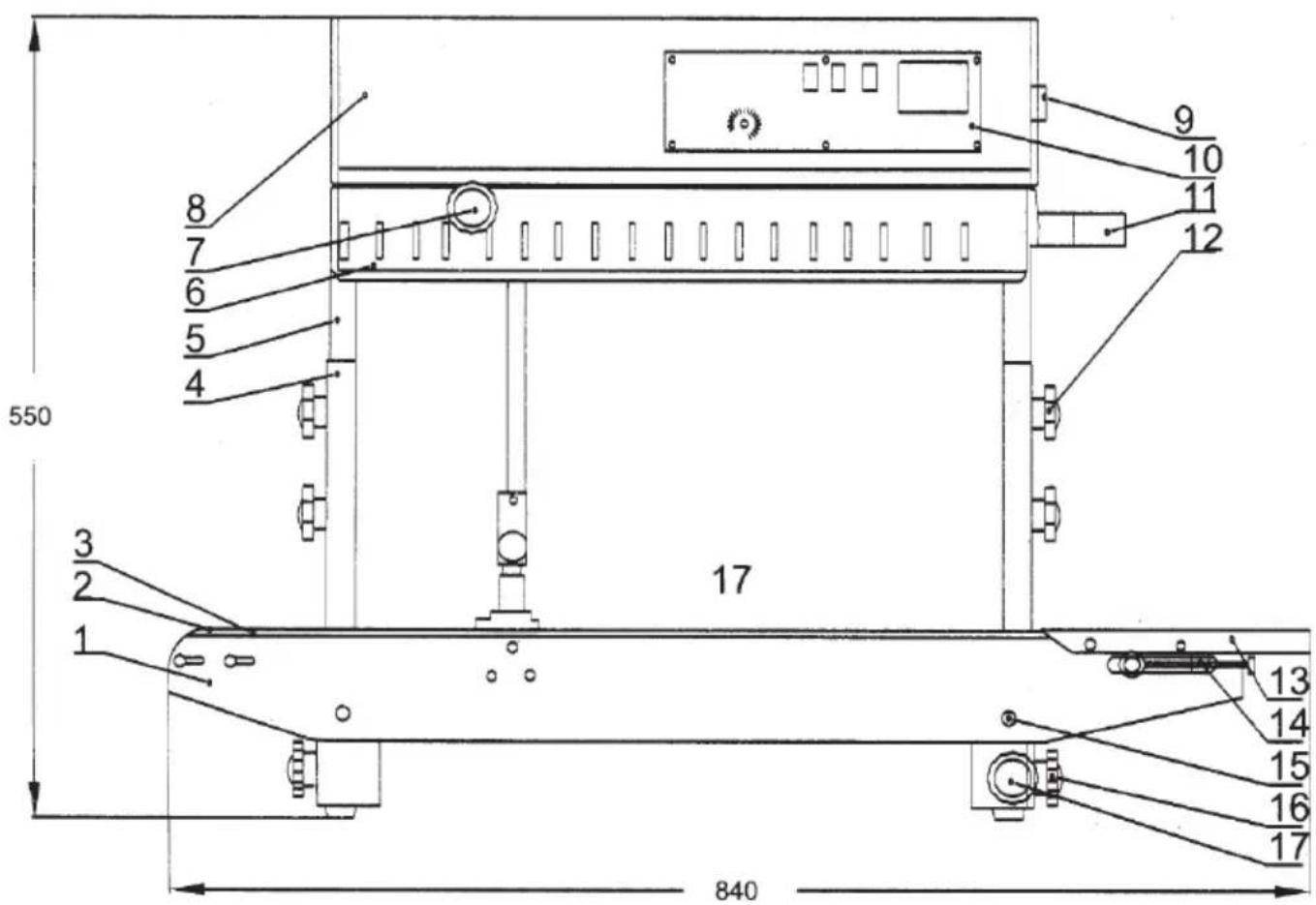

550 840 17 9 10 11 12 3 2 1 13 14 15 16 17

IT

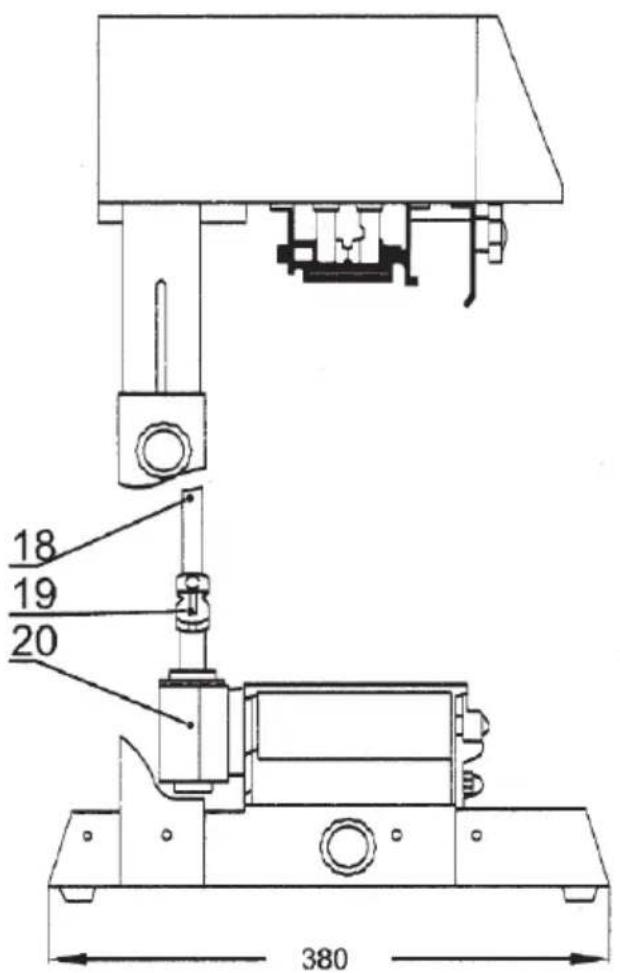

18 19 20 380

1. Piattaforma di trasporto
2. Ruota anteriore del nastro trasportatore
3. Nastro trasportatore
4. Supporto fisso
5. Supporto scorrevole
6. Copertura di protezione
7. Manopola di regolazione della rotella zigrinata
8. Alloggiamento
9. Interruttore dell'aria
10. Interruttore di controllo
11. Ingresso di alimentazione
12. Pomello di fissaggio
13. Tavolo da lavoro
14. Manopola di regolazione del nastro trasportatore
15. Dado di serraggio
16. Manopola di fissaggio orizzontale della piattaforma di trasporto
17. Telaio della macchina
18. Albero verticale
19. Gruppo giunto universale

20. Gruppo ingranaggi conici

Quando si accende l'alimentazione, l'elemento riscaldante elettrico genera calore, provocando un rapido aumento della temperatura dei blocchi riscaldanti superiore e inferiore. Regolare il regolatore di temperatura sul valore desiderato e il regolatore di velocità sulla velocità desiderata.

Il sacchetto di plastica da sigillare viene trasportato dal nastro trasportatore al centro dei nastri di sigillatura superiore e inferiore in movimento. Il sacchetto viene poi trasportato nella zona di riscaldamento dove viene bloccato mediante i nastri di tenuta superiore e inferiore. La pellicola di plastica viene pressata dalla ruota di pressatura e, dopo essere stata riscaldata e ammorbidita, viene unita.

Dopo essere stata serrata con i nastri di tenuta, la parte sigillata del sacchetto di plastica viene inviata all'area di raffreddamento per essere raffreddata e modellata. La rotella zigrinata fa rotolare la parte sigillata del sacchetto di plastica formando strisce o curve sovrapposte.

Il componente di azionamento della macchina sigillatrice è azionato da un motore che sincronizza il funzionamento del nastro sigillante, del nastro guida e del nastro trasportatore tramite ingranaggi.

5. Utilizzare il metodo

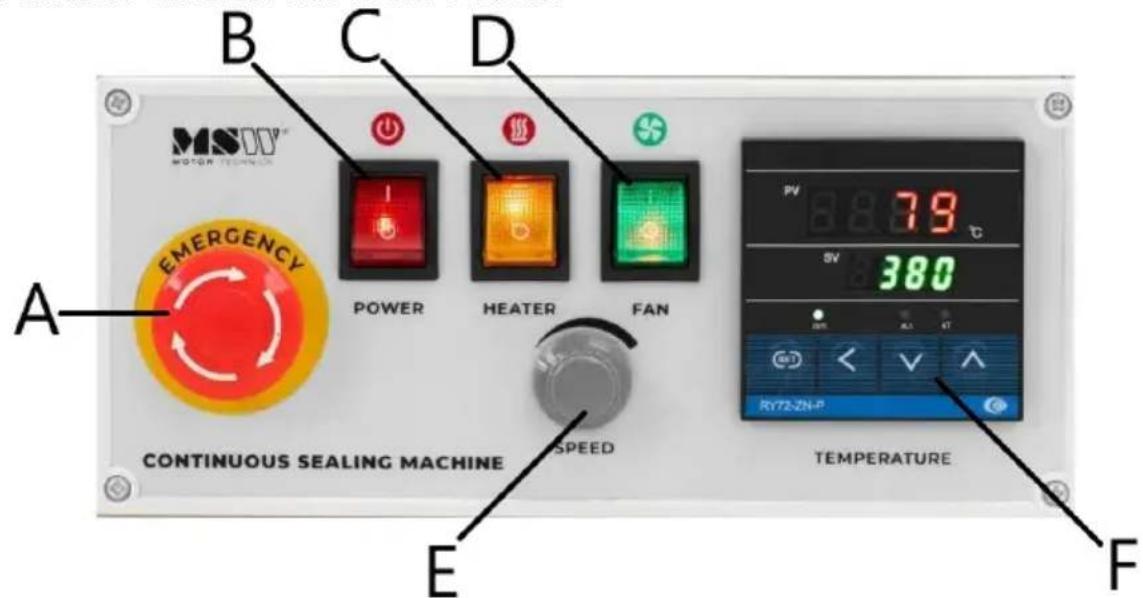

Pannello di controllo della scatola

B C D MSUV® MOTOR TECHNOLOGY POWER HEATER FAN A E CONTINUOUS SEALING MACHINE TEMPERATURE HV 7.9 °C 5V 380 ON 41 4T Ry72-ZN-P F

A Pulsante di emergenza

B Interruttore di alimentazione

C Interruttore del riscaldamento

IT

D Interruttore della ventola

E Regolazione della velocità

F Regolazione della temperatura di saldatura a caldo

Preparativi, regolazioni e controlli prima dell'uso

• La macchina è dotata di una spina a tre poli con messa a terra dell'alloggiamento. Per garantire un funzionamento sicuro, assicurarsi che durante l'uso sia presente una corretta messa a terra.
• Quando si utilizza la macchina per la prima volta o dopo un lungo periodo di inattività, l'elemento riscaldante elettrico potrebbe aver assorbito umidità. In questo caso, preriscaldare la macchina a bassa temperatura per alcuni minuti prima di riprendere il normale funzionamento.
• Regolare l'altezza e la posizione della piattaforma di trasporto in base alle esigenze di imballaggio.
• Regolare la posizione dell'ingresso di alimentazione in base alle dimensioni del contorno della linea di saldatura e dell'apertura del sacchetto.

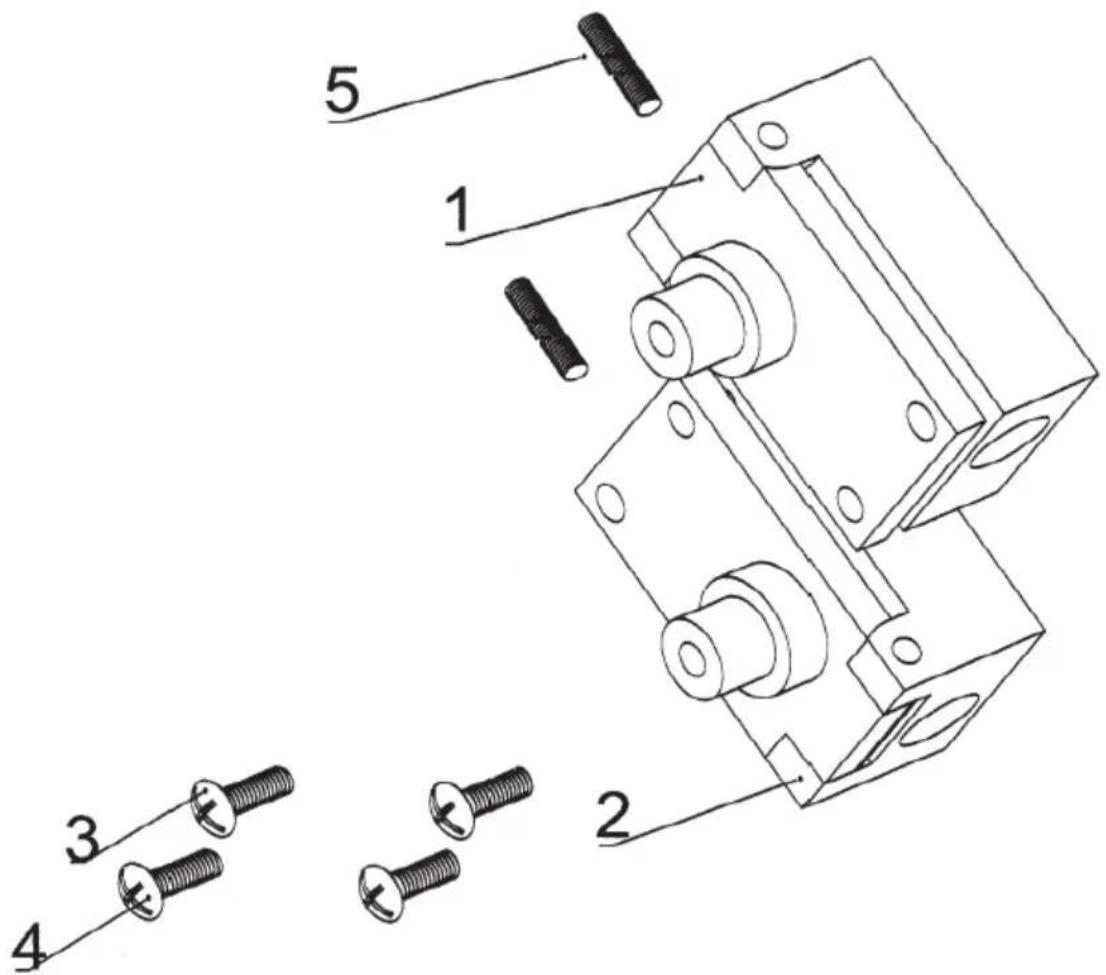

Regolazione del blocco di regolazione della puleggia condotta

1 Sedile della ruota motrice

2 Sedile puleggia condotta

3/4 Vite di regolazione

5 Molla

Procedure di avviamento:

1. Accensione : accendere l'alimentazione e premere l'interruttore di avvio. La spia si accenderà. Regolare la velocità utilizzando il pulsante di regolazione della velocità. Tutti i componenti di guida funzioneranno in modo sincronizzato.
2. Regolazione della rotella zigrinata : regolare con precisione la manopola della rotella zigrinata per regolare la pressione sulla rotella zigrinata. Una volta regolata correttamente la pressione, serrare la vite di finecorsa.
3. Interruttore di riscaldamento : accendere il riscaldamento e la luce verde del regolatore elettronico della temperatura si accenderà. Regolare la temperatura del regolatore in base al materiale e allo spessore del sacchetto di imballaggio. Iniziare a funzionare a bassa velocità durante il preriscaldamento.
4. Ventola di raffreddamento : a seconda del materiale e dello spessore del sacchetto di plastica, decidere se è necessario attivare la ventola per il raffreddamento.
5. Processo di sigillatura : regolare l'ingresso di alimentazione e posizionare l'apertura del sacchetto da sigillare. Quando il nastro sigillante afferra il sacchetto, questo si sposta automaticamente in avanti. Assicurarsi di non spingere o bloccare il sacchetto per evitare una sigillatura non corretta o guasti.
6. Rimozione delle ostruzioni : se sul nastro sigillante o sul blocco riscaldante sono presenti materiali sporchi, arrestare la macchina e rimuoverli con attenzione, poiché le alte temperature potrebbero causare ustioni.

Procedure di arresto:

1. Manopola di regolazione : prima di fermare la macchina, riportare la manopola di regolazione sullo zero.
2. Ventola : accende la ventola per raffreddare il sistema. L'indicatore della temperatura inizierà a scendere.
3. Nastro sigillante in funzione : mantenere il nastro sigillante in funzione finché la temperatura non scende sotto i 100°C.

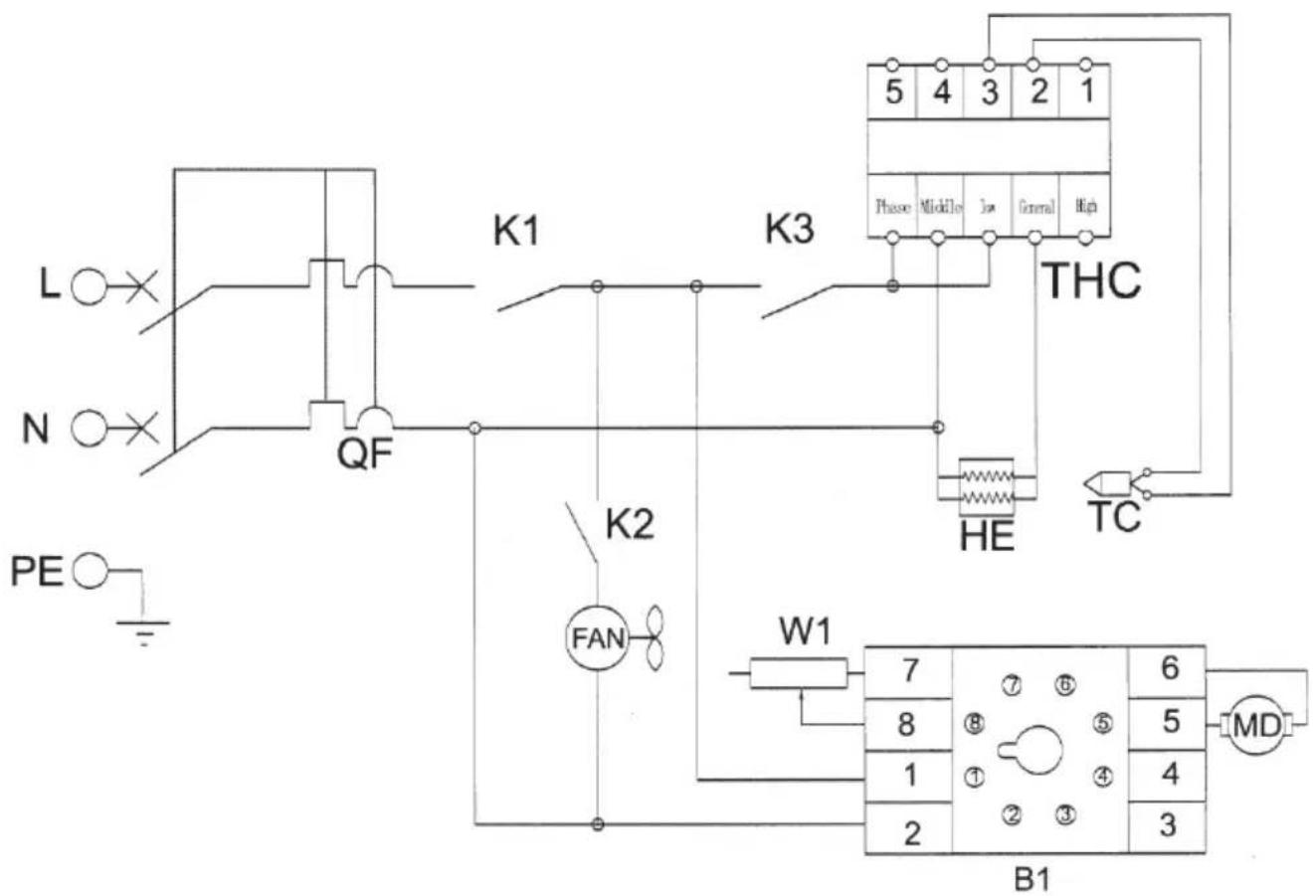

6. Schema elettrico del circuito

QF Interruttore automatico

II Controllo della

K1 Interruttore di alimentazione

THC temperatura

K2 Interruttore della ventola

TC Coppia termica

K3 Interruttore di tenuta termica

LUI Tubo di riscaldamento

Dottore Motore a corrente continua

La1 Potenziometro

in

medicina

B1 Scheda ad alta velocità

FAN Ventilatore assiale

Risoluzione dei problemi

Malfunzionamento	Cause	Risoluzione dei problemi
Il nastro sigillante si discosta	L'albero della ruota motrice e quello della ruota condotta non sono paralleli.	Regolare le due viti di regolazione sulla sede della ruota motrice per accertarsi che non vi siano deviazioni.
Il nastro sigillante si rompe facilmente	1. Il nastro sigillante è troppo stretto.2. Il nastro sigillante si discosta.3. Il nastro sigillante presenta delle pieghe.4. La superficie di tenuta è incrostata di pellicola o altre impurità.5. Il nastro sigillante si brucia facilmente.	1. Regolare la vite di regolazione verticale sulla sede della ruota motrice per garantire la corretta tensione del nastro di tenuta.2. Vedere la voce sopra.3. La piega del nastro sigillante deve essere rimossa.4. Rimuovere gli elementi attaccati alla superficie del nastro sigillante.5. L'intervallo tra i blocchi riscaldanti è troppo breve o la temperatura è troppo alta.
La zigrinatura non è chiara	1. La zigrinatrice si usura.2. La molla di pressione della sede della rotella zigrinata non è serrata.	1. Sostituire la rotella zigrinata.2. Regolare la molla di pressione della sede della rotella zigrinata.
Durante il trasporto, il nastro sigillante incontra resistenza.	La distanza tra le piastre riscaldanti o quelle raffreddanti è troppo piccola oppure l'attrito è troppo elevato.	L'intervallo tra le schede riscaldanti o quelle raffreddanti deve essere appropriato, in modo che l'intervallo tra i due nastri di tenuta sia circa lo spessore di uno strato di sacchetto di imballaggio, per garantire la tenuta salda e la chiarezza della zigrinatura senza prolungare troppo le due estremità della parte di tenuta.

IT

Quando il sacco di imballaggio si sposta verso la ruota di pressatura centrale o la ruota zigrinata, si verifica un bloccaggio o un rotolamento nella ruota.	La pressione della rotella di pressione centrale o della rotella zigrinata è troppo alta.	1. La pressione della rotella di pressatura centrale o della rotella zigrinatrice deve essere adeguata, in modo che l'intervallo tra i due nastri di tenuta sia circa lo spessore di uno strato di sacchetto di imballaggio per garantire la tenuta salda e la chiarezza della zigrinatura senza prolungare troppo le due estremità della parte di tenuta.2. Una volta completata la regolazione dell'intervallo, regolare la vite di finecorsa.
Il nastro trasportatore devia	L'albero del rullo motore e l'albero del rullo intermedio non sono paralleli.	Regolare le due viti di regolazione dell'albero del rullo azionato (albero anteriore) sulla piattaforma di trasporto.
Il nastro trasportatore non è sincronizzato con il nastro di tenuta	Il nastro trasportatore non è teso.	1. Tendere correttamente le catene dell'albero del rullo motore (albero anteriore) e dell'albero centrale.2. Regolare correttamente il nastro trasportatore.
