BRUKSANVISNING CSMH-100 MSW

1. Produktets formål:

K3 Termisk forseglingskontakt

MD DC-motor

FAN Ventilator med aksial flow

THC Temperaturkontrol

TC Termisk par

HE Varmerør

W1 Potentiometer

7. Slå av när den ikke er i bruk:

- Slå av maskinen när den ikke er i bruk.

8. Manuell referanse:

Justering av varmforseglingstemperatur

K3 Termisk forseglingsbryter

MD DC motor

Forseglingstapen brytes lett

Årsaker

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Kontinuerlig tätningsmaskin
Modell	MSW-CSMH-100
Märkspänning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	500
Drifttemperaturområde [°C]	0-300
Mått [bredd x djup x höjd; mm]	820 x 500 x 300
Vikt [kg]	18,7

1. Produktens syfte:

Denna produkt är designad för försegling av plastfilm och tillverkning av påsar. Den är allmänt användbar inom industrier som livsmedel, läkemedel, kemikalier, dagliga produkter, frön och mer. Den fungerar som en idealisk förseglingslösning för batchproduktförpackningar i fabriker, butiker och liknande miljöer.

1. Strömförsörjning:

• Bekräfta rätt strömförsörjningstyp för maskinen för att undvika eventuella fel.
• Maskinen använder en enfas tretrådsström. De gula och gröna ledningarna är jordledningar och måste jordas oberoende och säkert. De ska inte tas bort.

2. Förhindra tryck på kraftledningar:

- Undvik att trycka på kraftledningar och förvara dem snyggt när de inte används.

3. Elsäkerhet:

• När strömmen är påslagen, undvik att vidröra några elektriska enheter.
• Rör inte vid några rörliga delar medan maskinen är igång för att förhindra skador.
• Undvik kontakt med värmeblocket under drift för att förhindra brännskador.

4. Driftsvillkor:

- Använd inte maskinen i frätande eller fuktiga miljöer.

5. Ändringsvarning:

- Byt inte några delar av maskinen utan tillstånd.

6. Rengöring och underhåll:

- Håll maskinen ren både invändigt och utvändigt. Ta bort skräp eller partiklar från tätningstejpen regelbundet.

7. Stäng av när den inte används:

- Stäng av maskinen när den inte används.

8. Manuell referens:

- Förvara bruksanvisningen till hands för framtida referens.

3. Prestandafunktioner:

1. Elektronisk konstant temperaturkontroll:

- Maskinen använder en elektronisk konstant temperaturkontrollanordning och en steglös justering av drivmekanismen.

SE

• Den kan försegla plastfilmspåsar gjorda av olika material och kan användas med olika förpackningsflödeslinjer utan begränsning av förseglingslängden.
• Maskinen är känd för sin höga kontinuerliga tätningseffektivitet, pålitliga tätningskvalitet, rimliga struktur och bekväma drift.

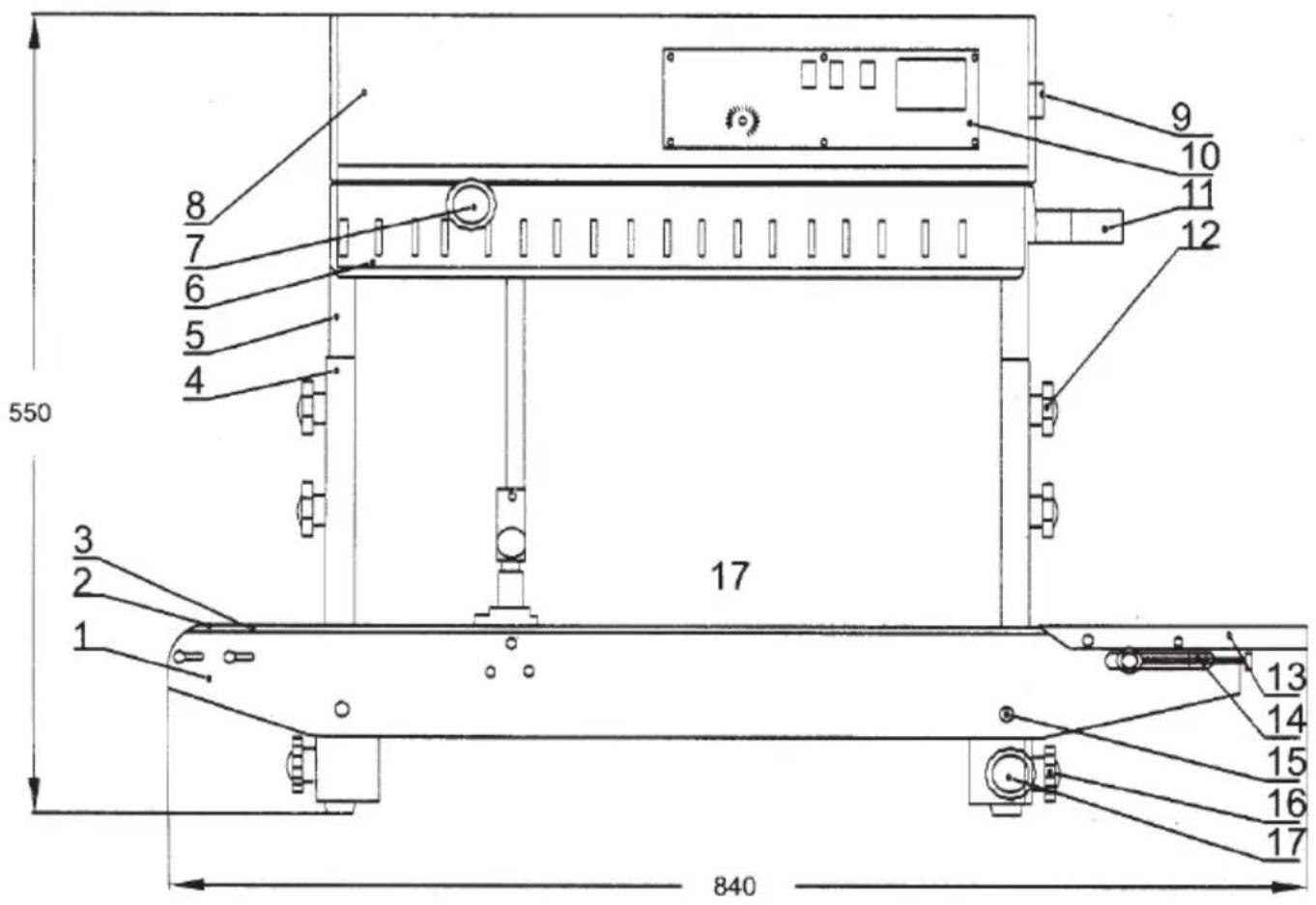

4. Huvudstruktur och arbetsprincip

550 840 17 9 10 11 12 3 2 1 13 14 15 16 17

SE

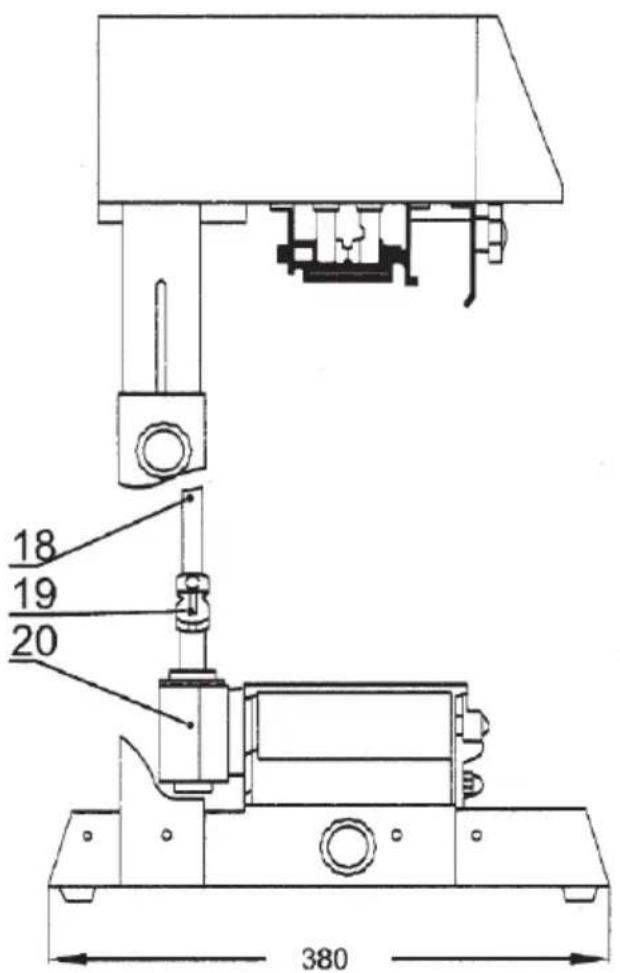

18 19 20 380

1. Transportplattform
2. Transportband framhjul
3. Löpande band
4. Fast support
5. Glidstöd
6. Skyddskåpa
7. Inställningsratt för räfflade hjul
8. Hus
9. Luftomkopplare
10. Manöverbrytare
11. Utfodringsinlopp
12. Fästknopp
13. Arbetsbord
14. Transportbandets justeringsknapp
15. Åtdragningsmutter
16. Transportplattform horisontell fästknopp
17. Maskinram
18. Vertikalt skaft
19. Universalknut

20. Konisk kugghjulsenhet

När strömmen slås på genererar det elektriska värmeelementet värme, vilket gör att temperaturen på de övre och nedre värmeblocken stiger snabbt. Justera temperaturregulatorn till önskat värde och hastighetsjusteringskontrollen till önskad hastighet.

Plastpåsen som ska förseglas transporteras av transportbandet till mitten av de löpande övre och nedre tätningsbanden. Påsen transporteras sedan till uppvärmningsområdet där den kläms fast av de övre och nedre tätningsbanden. Plastfilmen pressas av presshjulet och binds samman efter uppvärmning och uppmjukning.

Under klämningen av förseglingsbanden skickas den förseglade delen av plastpåsen till kylområdet för kylning och formning. Det räfflade hjulet rullar den förseglade delen av plastpåsen för att bilda ränder eller överlappande kurvor.

Tätningsmaskinens drivkomponent drivs av en motor, som synkroniserar driften av tätningstejpen, styrbandet och transportbandet genom växlar.

5. Använd metoden

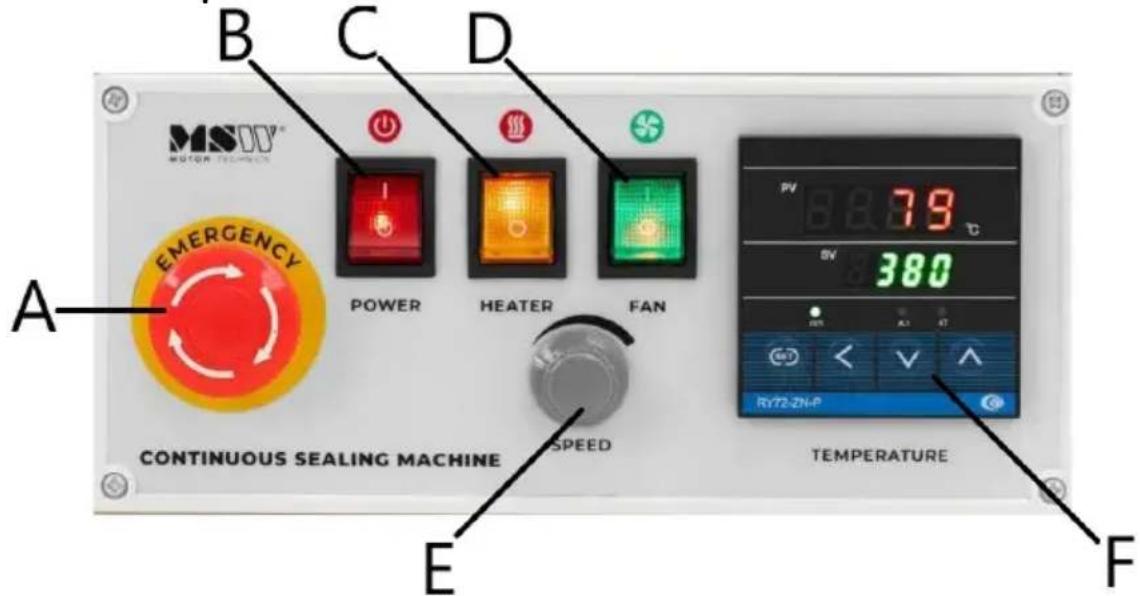

Kontrollbox panel

B C D MSDD® POWER HEATER FAN A EMERGENCY CONTINUOUS SEALING MACHINE SPEED E TOMPERATURE PV 79°C 5V 380 Ry72-ZnP F

A Nödknapp
B Strömbrytare
C Värmebrytare
D Fläktomkopplare
E Hastighetsjustering

F

Justering av varmförseglingstemperatur

Förberedelser, justeringar och kontroller före användning

• Maskinen är utrustad med en trepolig kontakt med husjordning. Se till att korrekt jordning är på plats under användning för att garantera säker drift.
• När du använder maskinen för första gången eller efter att den har varit inaktiv under en längre tid kan det elektriska värmeelementet ha absorberat fukt. Förvärm i så fall maskinen till låg temperatur i flera minuter innan normal drift påbörjas.
• Justera höjden och positionen på transportplattformen för att uppfylla förpackningskraven.
• Justera matningsinloppets position enligt konturmätten på förseglingslinjen och påsens öppning.

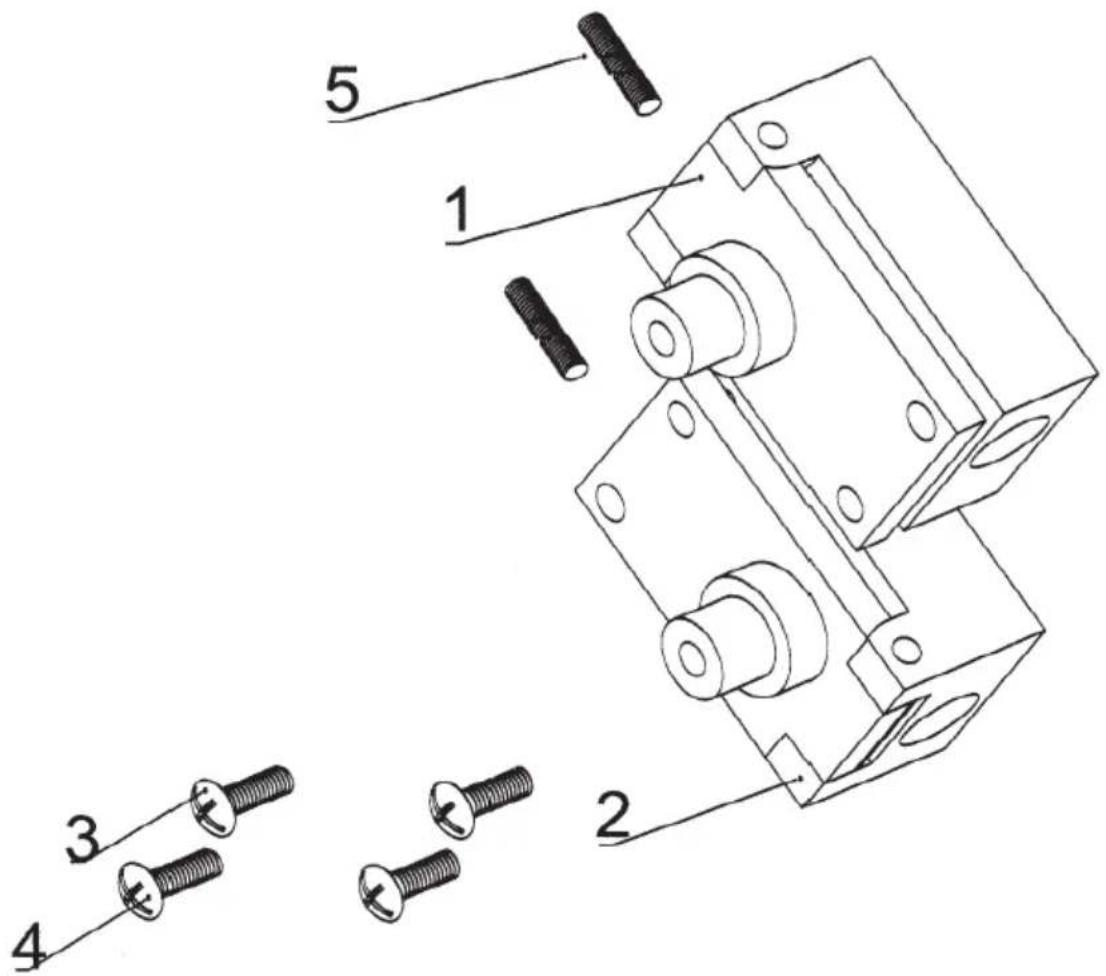

Justering av driven remskiva justeringsblock

1. Ström på : Slå på strömmen och tryck på startknappen. Indikatorlampan tänds. Justera hastigheten med hastighetsjusteringsknappen. Alla drivande delar kommer att köras synkront.
2. Justering av räfflade hjul : Finjustera räfflade hjulknopp för att justera trycket på räfflade hjul. När trycket är korrekt justerat, skruva fast gränsskruven.
3. Värmebrytare : Slå på värmen och den gröna lampan på den elektroniska temperaturregulatorn tänds. Justera regulatorns temperatur baserat på materialet och tjockleken på förpackningspåsen. Börja med lågfartskörning under förvärmning.
4. Kylfläkt : Beroende på plastpåsens material och tjocklek, bestäm om det är nödvändigt att aktivera fläkten för kylning.
5. Förseglingsprocess : Justera matningsinloppet och placera påsöppningen som ska förseglas. När förseglingstejpen tar tag i påsen flyttas den automatiskt framåt. Se till att inte trycka eller blockera påsen för att förhindra felaktig försegling eller fel.
6. Ta bort hinder : Om det finns smutsiga material på tätningstejpen eller värmeblocket, stoppa maskinen och ta försiktigt bort dem, eftersom höga temperaturer kan orsaka brännskador.

Stoppa procedurer:

1. Justeringsratt : Innan du stoppar maskinen, vrid först tillbaka justeringsratten till noll.
2. Fläkt : Slå på fläkten för att kyla systemet. Temperaturpekaren börjar sjunka.
3. Förseglingstejp igång : Håll tätningstejpen igång tills temperaturen faller under 100°C.

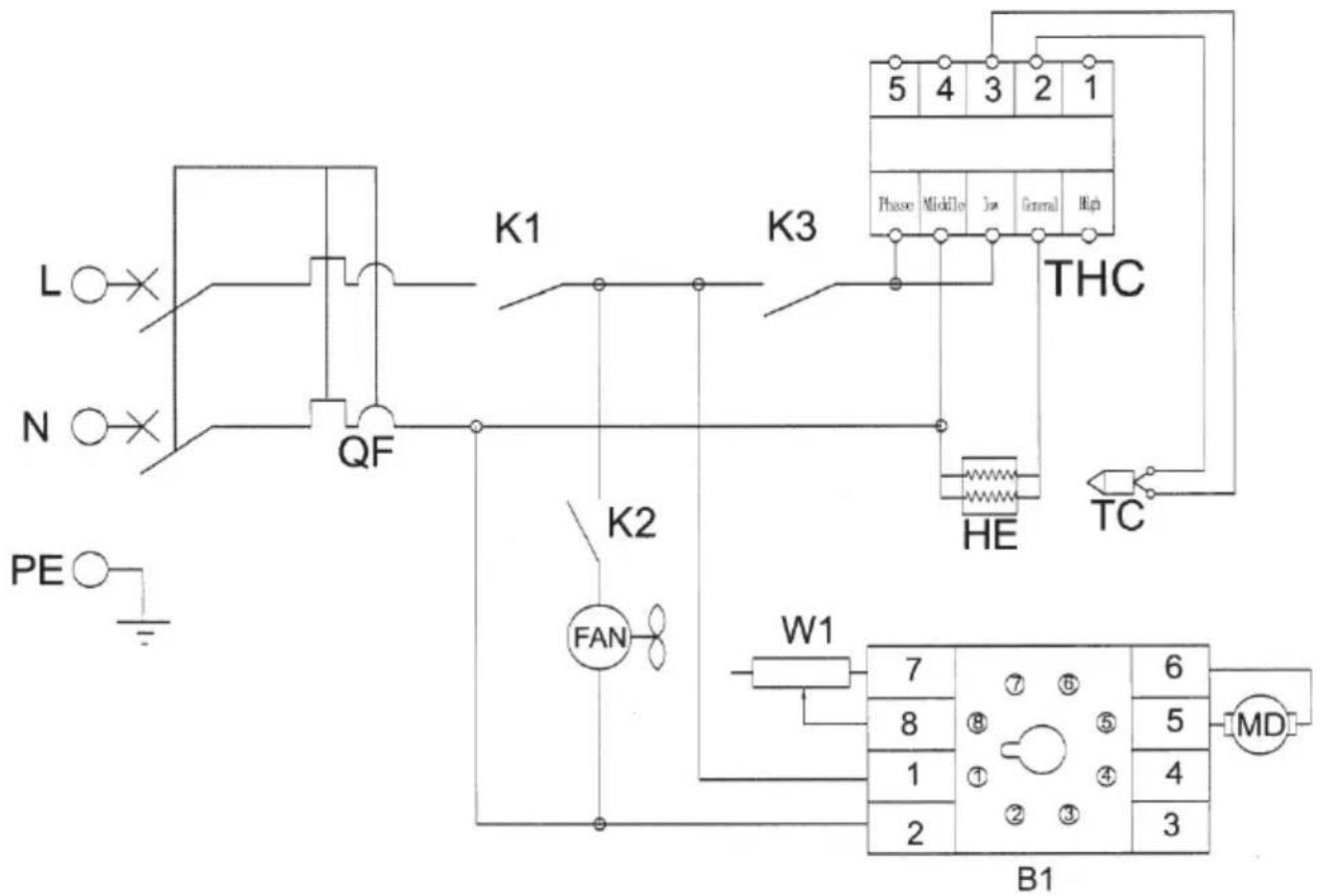

6. Elektriskt kretsschema

K3 Termisk tätningsbrytare

MD DC motor

FLÄKT Axialflödesfläkt

THC Temperaturregulator

TC Termiskt par

HAN Uppvärmningsrör

W1 Potentiometer

B1 Höghastighetstavla

Felsökning

Felfunktion	Orsaker	Felsökning
Tätningsbandet avviker	Drivhjulsaxeln och den drivna hjulaxeln är inte parallella.	Justera de två justerskruvarna på det drivna hjulsätet för att säkerställa att det inte finns någon avvikelse.
Förseglingstejpen bryts lätt	1. Tätningsbandet är för hårt.2. Tätningstejpen avviker.3. Tätningstejpen har veck.4. Tätningsytan har fastnat med film eller andra smutsiga saker på ytan.5. Tätningstejpen bränns lätt.	1. Justera den vertikala justerskruven på det drivna hjulsätet för att säkerställa att tätningstejpen spänns ordentligt.2. Se ovanstående punkt.3. Förseglingstejpen ska tas bort.4. Ta bort sakerna som fastnar på ytan av tätningstejpen.5. Intervallet mellan värmeblocken är för litet eller temperaturen är för hög.
Rafflingen är inte tydlig	1. Det räfflade hjulet slits ut.2. Tryckfjädern på det räfflade hjulsätet är inte åtdraget.	1. Byt ut det räfflade hjulet.2. Justera tryckfjädern på det räfflade hjulsätet.
Under transporten möter tätningstejpen motständ.	Intervallet mellan värme- eller kylplattor är för litet eller friktionen är för hög.	Intervallet mellan värme- eller kylbrädor ska vara tillräckligt så att intervallet mellan de två tätningsbanden är ungefär lika tjockt som ett lager av förpackningspåse för att säkerställa täthetens fasthet och räfflade klarhet utan att förlänga de två ändarna av tätningsdelen för mycket.

SE

När packpåsen förflyttas till det mellersta tryckhjulet eller räfflade hjulet uppstår det att det blockeras eller rullar in i hjulet.	Trycket på det mellersta tryckhjulet eller räfflade hjulet är för högt.	1. Trycket på det mellersta presshjulet eller räfflade hjulet ska vara korrekt, så att intervallet mellan de två förseglingsbanden är ungefär lika tjockt som ett lager av förpackningspåse för att säkerställa täthetens fasthet och räfflade klarhet utan att förlänga de två ändarna av förseglingen del för mycket.2. När intervalljusteringen är klar, justera gränsskruven.
Transportbandet avviker	Den drivande rullaxeln och den mellersta rullaxeln är inte parallella.	Justera de två justerskruvarna för den drivna rullaxeln (främre axeln) på transportplattformen.
Transportbandet är inte synkront med tätningstejpen	Transportbandet är inte åtdraget.	1. Dra åt kedjorna på den drivande rullaxeln (främre axeln) och mittaxeln ordentligt.2. Justera transportbandet korrekt.
