BRUGSANVISNING CSMH-100 MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

værdi beskrivelse	værdi værdi
Produktnavn	Kontinuerlig forseglingsmaskine
Model	MSW-CSMH-100
Nominel spænding [V] /Frekvens [Hz]	230 / 50
Nominel effekt[W]	500
Temperaturområde [°C]	0-300
Dimensioner [Bredde x dybde x højde; mm]	820 x 500 x 300
Vægt [kg]	18,7

Dette produkt er designet til forsegling af plastfilm og fremstilling af poser. Den er meget anvendelig i industrier som fødevarer, lægemidler, kemikalier, daglige produkter, frø og meget mere. Den fungerer som en ideel forseglingsløsning til emballering af batchprodukter i fabrikker, butikker og lignende miljøer.

2. Sikkerhedsanvisninger:

1. Strømforsyning:

• Bekræft den korrekte strømforsyningstype til maskinen for at undgå fejl.
• Maskinen bruger enfaset strøm med tre ledninger. De gule og grønne ledninger er jordledninger og skal jordes uafhængigt af hinanden og på en sikker måde. De bør ikke fjernes.

2. Undgå tryk på elledninger:

- Undgå at lægge pres på elledninger, og opbevar dem pænt, når de ikke er i brug.

3. Elektrisk sikkerhed:

• Når der er tændt for strømmen, skal du undgå at røre ved elektriske apparater.
• Rør ikke ved bevægelige dele, mens maskinen kører, for at undgå skader.
• Undgå kontakt med varmeblokken under drift for at undgå forbrændinger.

- Brug ikke maskinen i ætsende eller fugtige omgivelser.

5. Advarsel om ændring:

- Der må ikke ændres på nogen dele af maskinen uden tilladelse.

- Hold maskinen ren både indvendigt og udvendigt. Fjern regelmæssigt snavs eller partikler fra forseglingstapen.

7. Sluk, när den ikke er i brug:

- Sluk for maskinen, när den ikke bruges.

8. Manuel reference:

• Opbevar brugervejledningen til senere brug.

3. Præstationsfunktioner:

1. Elektronisk styring af konstant temperatur:

• Maskinen bruger en elektronisk enhed til styring af konstant temperatur og en trinløs justeringsmekanisme.
• Den er i stand til at forsegle plastfolieposer af forskellige materialer og kan bruges med forskellige emballageflowlinjer uden begrænsning af forseglingslængden.

DA

- Maskinen er kendt for sin høje kontinuerlige forseglingseffektivitet, pålidelige forseglingskvalitet, fornuftige struktur og praktiske betjening.

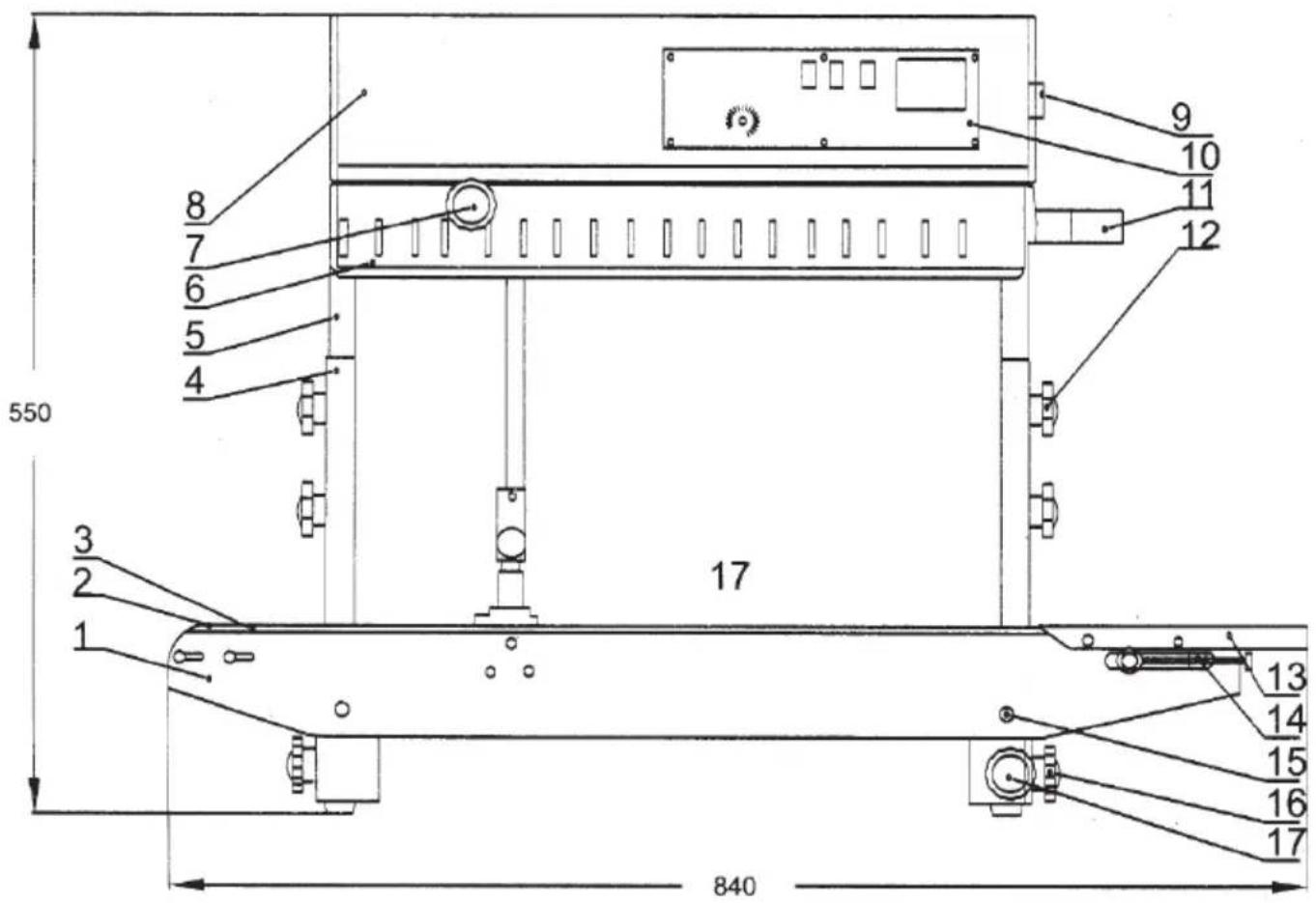

4. Hovedstruktur og arbejdsprincip

550 8 7 6 5 4 3 2 1 17 840 9 10 11 12 13 14 15 16 17

DA

1. Transportplatform
2. Transportbändets forhjul
3. Transportbånd
4. Fast støtte
5. Glidende støtte
6. Beskyttelsesdækning
7. Riflet justeringsknap til hjul
8. Boliger
9. Luftkontakt
10. Kontrolafbryder
11. Tilførselsindløb
12. Knap til fastgørelse
13. Arbejdsbord
14. Justeringsknap til transportbånd
15. Tilspænding af møtrik
16. Transportplatformens vandrette fastgørelsesknap
17. Maskinens ramme
18. Lodret aksel
19. Samling af kardanled

20. Montering af keglehjulsgear

Når der tændes for strømmen, genererer det elektriske varmeelement varme, hvilket får temperaturen i den øverste og nederste varmeblok til at stige hurtigt. Indstil temperaturregulatoren til den ønskede værdi og hastighedsreguleringen til den ønskede hastighed.

Plastposen, der skal forsegles, transporteres af transportbåndet til midten af de løbende øvre og nedre forseglingsbånd. Posen transporteres derefter til varmeområdet, hvor den fastspændes af de øvre og nedre forseglingsbånd. Plastfolien presses af pressehjulet og limes sammen efter at være blevet opvarmet og blødgjort.

Under fastspænding af forseglingsbåndene sendes den forseglede del af plastposen til køleområdet til afkøling og formning. Rivehjulet ruller den forseglede del af plastikposen, så der dannes striber eller overlappende kurver.

Forseglingsmaskinens drivkomponent drives af en motor, som synkroniserer driften af forseglingsbåndet, føringsbåndet og transportbåndet via gear.

5. Brug metode

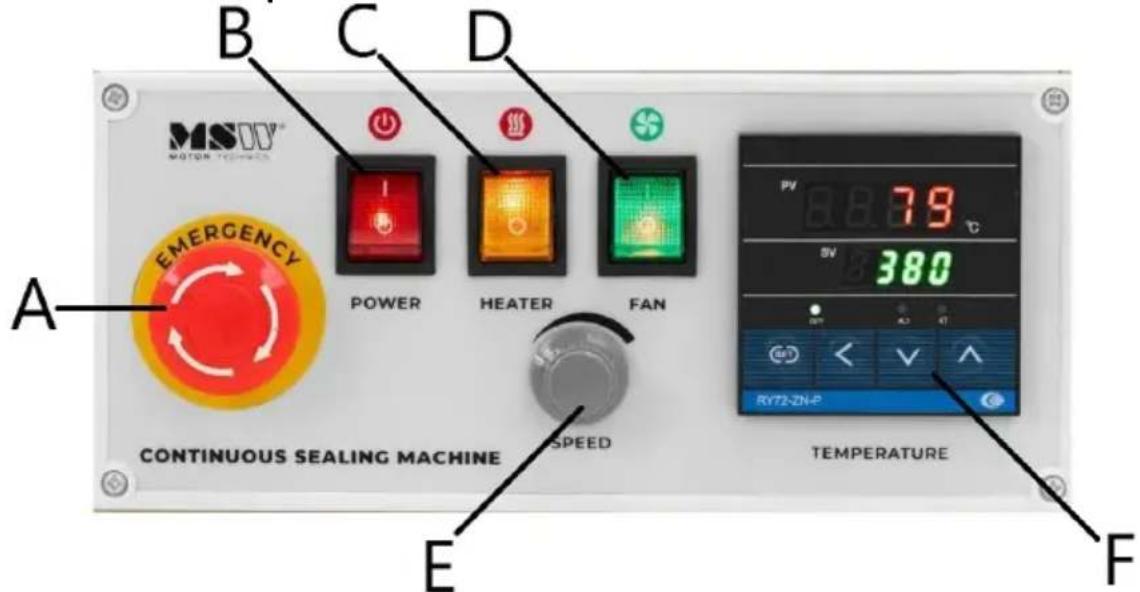

Kontrolboksens panel

B C D MSDD MOTOR TECHNOLOGY EMERGENCY POWER HEATER FAN A CONTINUOUS SEALING MACHINE SPEED E TOMPERATURE PV 79°C 5V 380 RY72-ZN-P F

A Nødstop

B Strømafbryder

C Kontakt til varmelegeme

D Ventilatorkontakt

E Justering af hastighed

F Justering af varmforseglingstemperatur

DA

Forberedelser, justering og kontrol før brug

- Maskinen er udstyret med et trebenet stik med jordforbindelse til huset. Sørg for, at der er korrekt jordforbindelse under brug for at garantere sikker drift.

- Når du bruger maskinen for første gang, eller når den har været inaktiv i en længere periode, kan det elektriske varmeelement have absorberet fugt. I så fald skal maskinen forvarmes ved en lav temperatur i flere minutter, før normal drift påbegyndes.

- Juster transportplatformens højde og position, så den opfylder emballagekravene.

- Juster indføringspositionen i henhold til konturmålene for forseglingslinjen og poseåbningen.

Justering af den drevne remskives justeringsblok

1 Sæde til drivhjul

2 Sæde til drivhjul

3/4 Justeringsskrue

5 Fjeder

Startprocedurer:

DA

1. Tænd: Tænd for strømmen, og tryk på startknappen. Indikatorlampen vil lyse. Juster hastigheden med knappen til justering af hastighed. Alle drivende dele kører synkront.
2. Justering af riflingshjulet: Finjuster rillehjulets knop for at justere trykket på rillehjulet. Når trykket er korrekt justeret, skal du fastgøre grænseskruen.
3. Kontakt til opvarmning: Tænd for varmen, og det grønne lys på den elektroniske temperaturregulator tændes. Juster temperaturen på controlleren ud fra materialet og tykkelsen på pakningsposen. Start med at køre ved lav hastighed under forvarmningen.
4. Køleventilator: Afhængigt af plastposens materiale og tykkelse skal du beslutte, om det er nødvendigt at aktivere ventilatoren til køling.
5. Forseglingsproces: Juster tilførselsindløbet, og placer den poseåbning, der skal forsegles. Når forseglingsbåndet griber fat i posen, bevæger den sig automatisk fremad. Sørg for ikke at skubbe eller blokere posen for at forhindre forkert forsegling eller fejl.
6. Fjernelse af forhindringer: Hvis der er snavsede materialer på forseglingstapen eller varmeblokken, skal du stoppe maskinen og fjerne dem forsigtigt, da høje temperaturer kan forårsage forbrændinger.

1. Justeringsknap: Før du stopper maskinen, skal du først dreje justeringsknappen tilbage til nul.
2. Blæser: Tænd for blæseren for at afkøle systemet. Temperaturviseren begynder at falde.
3. Forseglingstape kører: Hold forseglingsbåndet kørende, indtil temperaturen falder til under 100 °C.

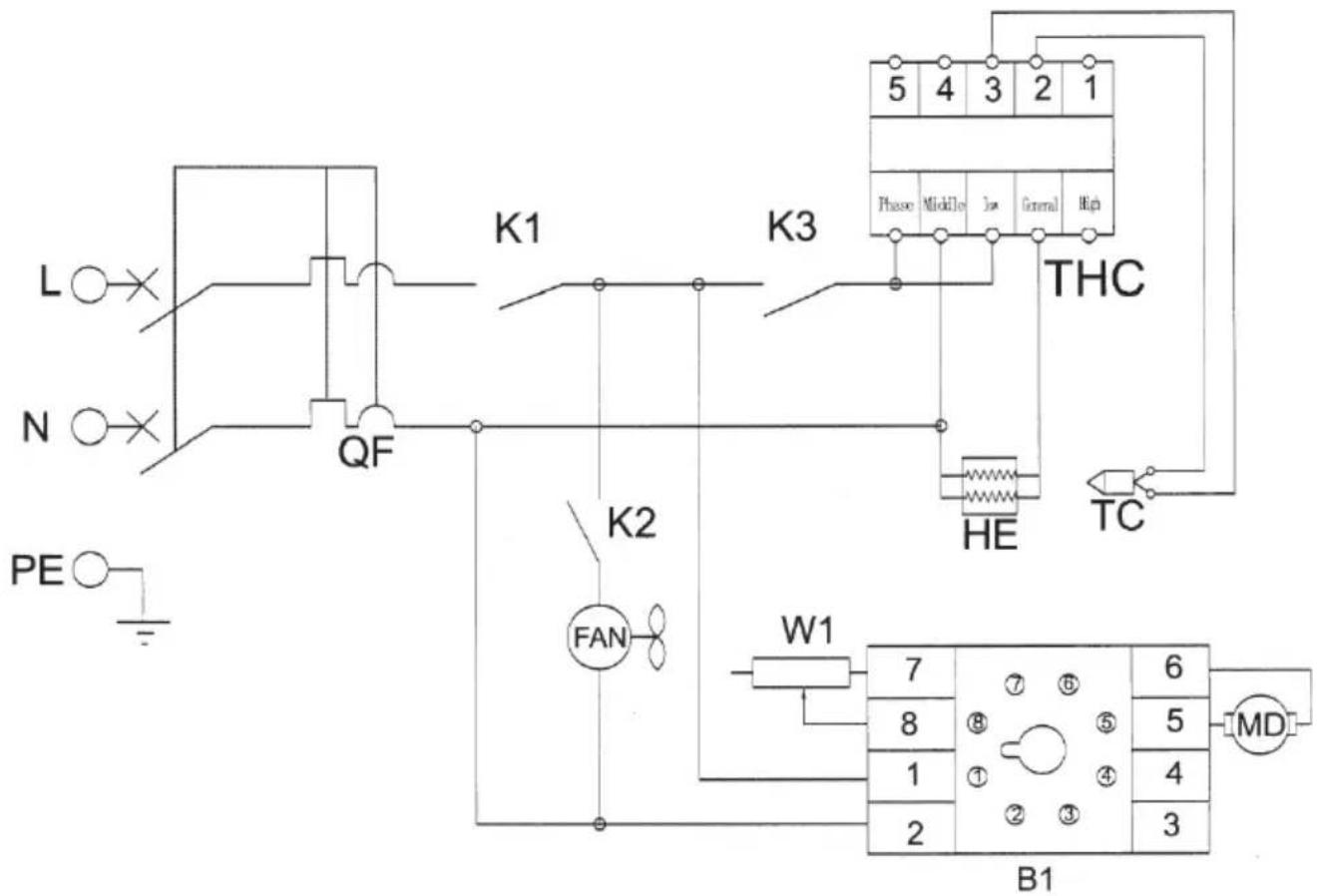

6. Elektrisk kredsløbsdiagram

QF Kredsløbsafbryder

K1 Strømafbryder

K2 Ventilatorkontakt

B1 Tavle med høj hastighed

Problemløsning

Fejlfunktion	Årsager	Problemløsning
Forseglingstapen afviger	Drivhjulsakslen og drivhjulsakslen er ikke parallelle.	Juster de to justeringsskruer på det drevne hjulsæde for at sikre, at der ikke er nogen afvigelse.
Forseglingstapen er let at bryde	1. Forseglingstapen er for stram.2. Forseglingstapen afviger.3. Forseglingstapen har folder.4. Forseglingsfladen sidder fast med film eller andre snavsede ting på overfladen.5. Forseglingstapen brænder let.	1. Juster den lodrette justeringsskrue på det drevne hjulsæde for at sikre, at tætningsbåndet er spændt korrekt.2. Se ovenstående punkt.3. Forseglingstape-folden skal fjernes.4. Fjern de ting, der sidder fast på overfladen af forseglingstapen.5. Intervallet mellem varmeblokkene er for lille, eller temperaturen er for høj.
Riflerne er ikke tydelige	1. Rillehjulet er slidt op.2. Trykfjederen på drejehjulssædet er ikke spændt.	1. Udskift riflingshjulet.2. Justér trykfjederen på drejehjulets sæde.
Under transporten møder tætningsbåndet modstand.	Intervallet mellem varme- og kølepladerne er for lille, eller friktionen er for høj.	Intervallet mellem varmeplader eller køleplader skal være passende, så intervallet mellem de to forseglingsbånd svarer til tykkelsen af et lag pakkepose for at sikre forseglingens fasthed og riflingens klarhed uden at forlænge de to ender af forseglingsdelen for meget.

DA

Når pakkeposen bevæger sig til det midterste pressehjul eller riflingshjulet, sker der en blokering eller rulning ind i hjulet.

Trykket på det midterste pressehjul eller riflingshjulet er for højt.

1. Trykket på det midterste pressehjul eller riflingshjulet skal være korrekt, så intervallet mellem de to forseglingsbånd er omkring tykkelsen af et lag pakkepose for at sikre forseglingsfasthed og riflingsklarhed uden at forlænge de to ender af forseglingsdelen for meget.
2. Når intervaljusteringen er færdig, skal du justere grænseskruen.

Transportbåndet afviger

Drivrullens aksel og den midterste rulles aksel er ikke parallelle.

Juster de to justeringsskruer på den drevne rulleaksel (forreste aksel) på transportplatformen.

Transportbåndet er ikke synkront med forseglingsbåndet

Transportbåndet er ikke spændt.

1. Stram kæderne på drivrullens aksel (forreste aksel) og midterste aksel korrekt.
2. Juster transportbåndet korrekt.

2. Forhindre press på kraftledninger:

- Hold maskinen ren både innvendig og utvendig. Fjern eventuelle rusk eller partikler fra forseglingstapen regelmessig.

FAN Aksialstrømsvifte

THC Temperaturregulator

TC Termisk par

HAN Varmerør

W1 Potensiometer

Drivhjulsakselen og den drevne hjulakselen er ikke parallelle.

1. Forseglingstapen er for stram.
2. Forseglingstapen avviker.
3. Forseglingstapen har bretter.
4. Tetningsflaten sitter fast med film eller andre skitne ting på overflaten.
5. Forseglingstapen blir lett brent.

Riftingen er ikke tydelig

2. Säkerhetsanvisningar:
