NÁVOD NA OBSLUHU CSMH-100 MSW

1 Sedlo hnaného kola

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Tento výrobok je určený na uzatváranie plastovej fólie a výrobu vreciek. Je široko použitelný v odvetviach, ako sú potraviny, farmaceutický priemysel, chemikálie, produkty dennej spotreby, semená a d'alšie. Slúži ako ideálne tesniace riešenie pre dávkové balenie produktov v továrňach, skladoch a podobných prostrediach.

• Potvrd'te správny typ napájania stroja, aby ste predišli chybám.
• Stroj využíva jednofázové trojvodičové napájanie. Žltý a zelený vodič sú uzemňovacie vodiče a musia byť uzemnené nezávisle a bezpečne. Nemali by sa odstraňovať.

• Po zapnutí napájania sa nedotýkajte žiadnych elektrických zariadení.
• Počas prevádzky stroja sa nedotýkajte žiadnych pohyblivých častí, aby ste predišli zraneniu.
• Zabráňte kontaktu s vyhrievacím blokom počas prevádzky, aby ste predišli popáleninám.

4. Prevádzkové podmienky:

- Nepoužívajte stroj v korozívnom alebo vlhkom prostredí.

• Nemeňte žiadne časti stroja bez príslušného povolenia.

- Udržujte stroj čistý zvnútra aj zvonka. Pravidelne odstraňujte všetky nečistoty alebo čiastočky z tesniacej pásky.

7. Vypnutie, ked' sa nepoužíva:

• Vypnite stroj, ked' sa nepoužíva.

8. Príručka:

- Uschovajte si návod na použitie pre budúce použitie.

1. Elektronické ovládanie konštantnej teploty:

• Stroj využíva elektronické zariadenie na reguláciu konštantnej teploty a plynulý nastavovací mechanizmus pohonu.
• Je schopný uzatvárať plastové fóliové vrecká vyrobené z rôznych materiálov a môže byť použitý s rôznymi baliacimi linkami bez obmedzenia dĺžky zatavenia.

- Stroj je známy svojou vysokou nepretržitou účinnostou tesnenia, spolahlivou kvalitou tesnenia, primeranou štruktúrou a pohodlnou obsluhou.

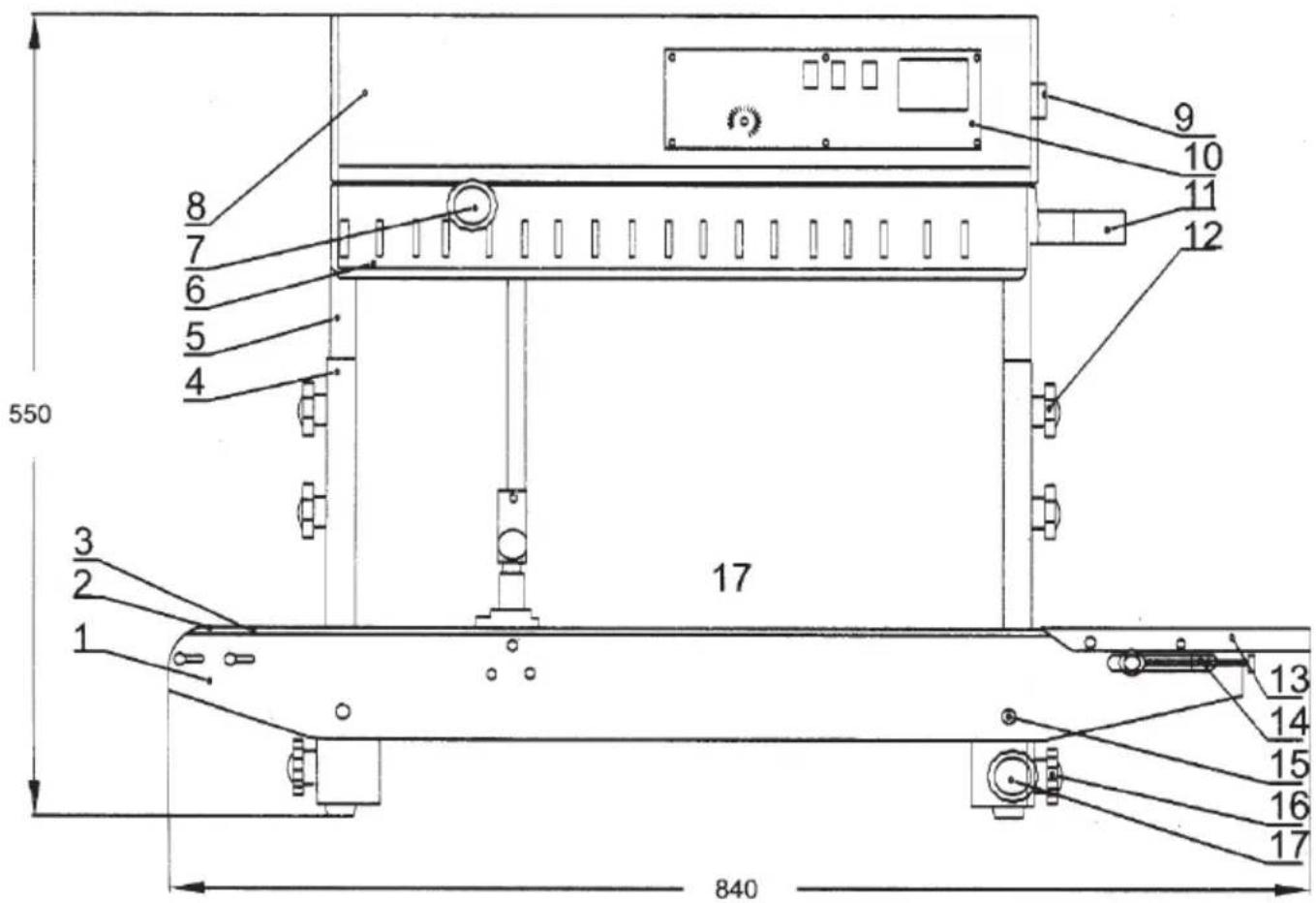

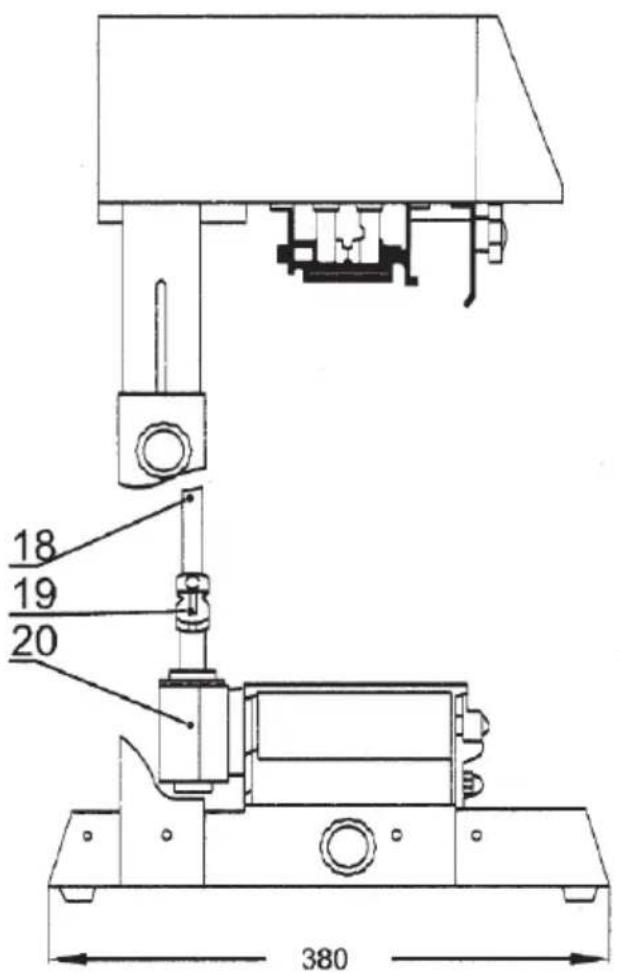

4. Hlavná štruktúra a princíp fungovania

550 840 17 9 10 11 12 3 2 1 13 14 15 16 17

18 19 20 380

1. Dopravná plošina
2. Predné koleso dopravníkového pásu
3. Dopravníkový pás
4. Pevná podpora
5. Posuvná podpera
6. Ochranný kryt
7. Nastavovací gombík ryhovaného kolieska
8. Bývanie
9. Vzduchový spínač
10. Ovládací spínač
11. Prívod krímenia
12. Upevňovací gombík
13. Pracovný stôl
14. Gombík na nastavenie dopravného pásu
15. Ut'ahovacia matica
16. Horizontálny upevňovací gombík dopravnej plošiny
17. Rám stroja
18. Vertikálny hriadel'
19. Univerzálna klíbová zostava

Po zapnutí elektrického vykurovacieho telesa generuje teplo, čo spôsobuje rýchle zvýšenie teploty horného a spodného vykurovacieho bloku. Nastavte regulátor teploty na požadovanú hodnotu a ovládač nastavenia rýchlosti na požadovanú rýchlost.

Plastové vrecko, ktoré sa má zalepiť, je dopravované dopravným pásom do stredu bežiacej hornej a dolnej tesniacej pásky. Vrecko je potom transportované do vykurovacej oblasti, kde je zovreté hornou a spodnou tesniacou páskou. Plastová fólia je stlačená prítlačným kotúčom a po zahriatí a zmäknutí zlepená.

Pod zovretím pomocou tesniacich pások sa zatavená časť plastového vrecka odošle do chladiacej oblasti na chladenie a tvarovanie. Vrúbkovacie koliesko roluje zapečatenú časť plastového vrecka a vytvára pruhy alebo prekrývajúce sa krivky.

Pohonnú časť zváracieho stroja poháňa motor, ktorý synchronizuje chod tesniacej pásky, vodiacej pásky a dopravného pásu cez ozubené kolesá.

5. Použite metódu

E Regulácia rýchlosti

F Nastavenie teploty horúceho zvárania

SK

Prípravy, nastavenie a kontroly pred použitím

- Stroj je vybavený trojkolíkovou zástrčkou s uzemnením krytu. Počas používania sa uistite, že je správne uzemnené, aby bola zaručená bezpečná prevádzka.

- Pri prvom použití stroja alebo po jeho dlhšej nečinnosti môže elektrické vykurovacie teleso absorbovať vlhkost. V takom prípade pred spustením bežnej prevádzky stroj niekoľko minút predhrejte na nízku teplotu.

- Upravte výšku a polohu dopravnej plošiny tak, aby vyhovovala požiadavkám na balenie.

- Upravte polohu vstupu podávania podľa obrysových rozmerov tesniacej línie a otvoru vrecka.

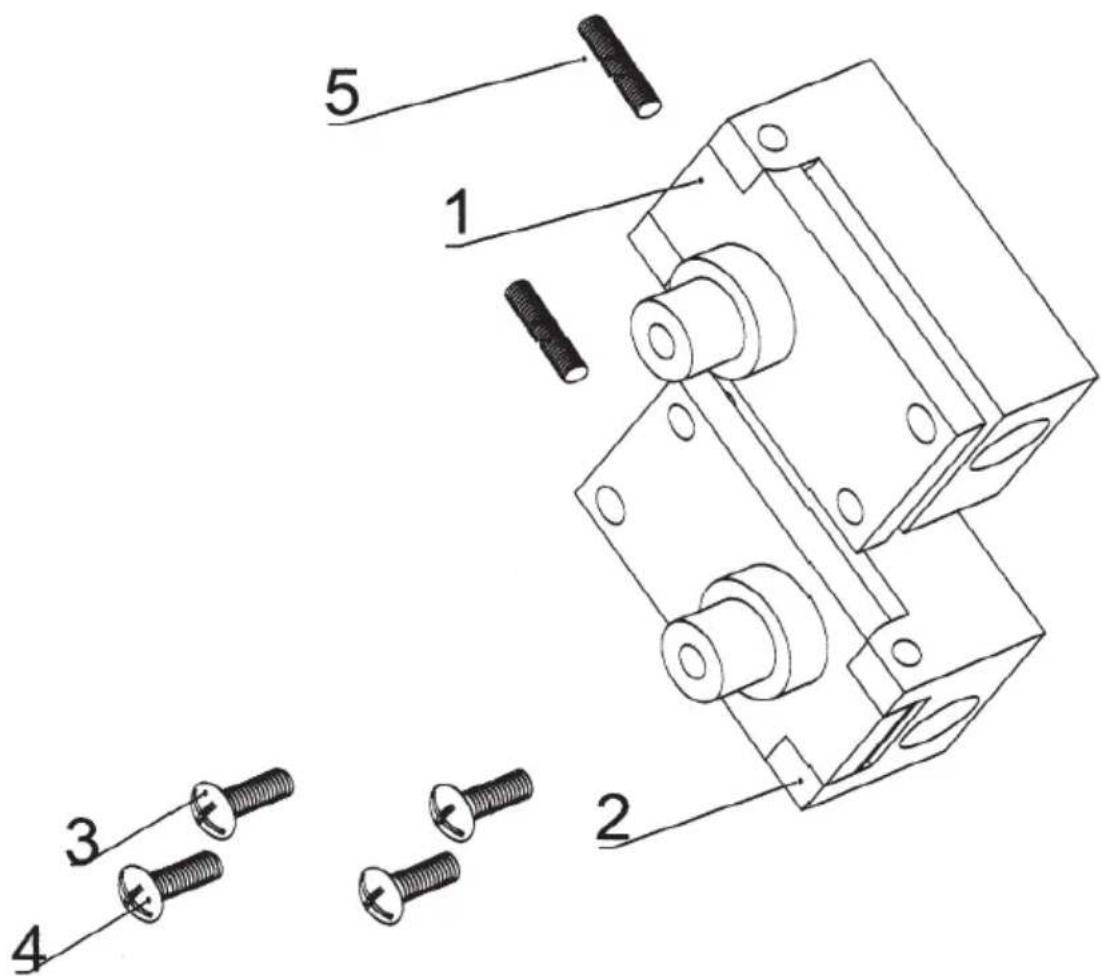

Nastavenie nastavovacieho bloku hnanej remenice

1 Sedadlo poháňaného kolesa

2 Poháňané tážné sedadlo

3/4 Nastavovacia skrutka

5 jar

Postupy spustenia:

1. Zapnutie : Zapnite napájanie a stlačte štartovací spínač. Kontrolka sa rozsvieti. Nastavte rýchlost pomocou tlačidla nastavenia rýchlosti. Všetky hnacie časti budú prebiehať synchrónne.

2. Nastavenie ryhovacieho kolieska : Jemne dolad'te gombík ryhovacieho kolieska, aby ste nastavili tlak na ryhované koliesko. Ked'je tlak správne nastavený, utiahnite obmedzovaciju skrutku.

3. Spínač kúrenia : Zapnite kúrenie a na elektronickom regulátore teploty sa rozsvieti zelené svetlo. Nastavte teplotu regulátora na základe materiálu a hrúbky baliaceho vrecka. Počas predhrievania začnite s nízkou rýchlostou.

4. Chladiaci ventilátor : V závislosti od materiálu a hrúbky plastového vrecka sa rozhodnite, či je potrebné aktivovať ventilátor na chladenie.

5. Proces utesnenia : Upravte prívodný otvor a umiestnite otvor vrecka, ktorý sa má zalepiť. Ked' tesniaca páska uchopí vrecko, automaticky sa posunie dopredu. Dbajte na to, aby ste vrecko netlačili alebo neblokovali, aby ste predišli nesprávnemu utesneniu alebo chybám.

6. Odstránenie prekážok : Ak sú na tesniacej páske alebo vykurovacom bloku špinavé materiály, zastavte stroj a opatrne ich odstráňte, pretože vysoké teploty môžu spôsobit popáleniny.

Postupy zastavenia:

K3 Spínač tepelného tesnenia

MUDr DC motor

FAN Axiálny prietokový ventilátor

B1 Vysokorýchlostná doska

Riešenie problémov

Porucha	Príčiny	Riešenie problémov
Tesniaca páska sa odchyľuje	Hriadel' hnacieho kolesa a hriadel' hnaného kolesa nie sú rovnobežné.	Nastavte dve nastavovacie skrutky na sedle hnaného kolesa, aby ste sa uistili, že nedochádza k žiadnej odchýlke.
Tesniaca páska sa ľahko zlomí	1. Tesniaca páska je príliš tesná.2. Tesniaca páska sa odchyľuje.3. Tesniaca páska má záhyby.4. Tesniaca plocha je prilepená filmom alebo inými nečistotami na povrchu.5. Tesniaca páska sa ľahko spáli.	1. Upravte vertikálnu nastavovaciu skrutku na sedle hnaného kolesa, aby ste zaistili správne napnutie tesniacej pásky.2. Pozri vyššie uvedenú položku.3. Záhyb tesniacej pásky sa odstráni.4. Odstráňte veci prilepené na povrchu tesniacej pásky.5. Interval medzi vyhrievacími blokmi je príliš malý alebo je príliš vysoká teplota.
Vrúbkovanie nie je jasné	1. Vrúbkovacie koliesko sa opotrebuje.2. Prítlačná pružina sedla ryhovaného kolieska nie je utiahnutá.	1. Vymeňte ryhovacie koliesko.2. Nastavte prítlačnú pružinu sedla ryhovaného kolieska.
Počas prepravy narazí tesniaca páska na odpor.	Interval medzi vyhrievacími doskami alebo chladiacimi doskami je príliš malý alebo je príliš veľké trenie.	Interval medzi vyhrievacími doskami alebo chladiacimi doskami musí byť primeraný, aby interval medzi dvoma tesniacimi páskami bol približne v hrúbke vrstvy baliaceho vrecka, aby sa zabezpečila pevnosť tesnenia a jasnosť vrúbkovania bez toho, aby sa dva konce tesniacej časti príliš predĺžili.

SK

Ked' sa baliaci vak pohybuje k strednému prítlačnému koliesku alebo ryhovaciemu koliesku, dochádza k zablokovaniu alebo rolovaniu do kolieska.	Prítlak stredného prítlačného kolieska alebo ryhovacieho kolieska je príliš vysoký.	1. Tlak stredného prítlačného kolieska alebo vrúbkovacieho kolieska musí byť primeraný, aby interval medzi dvoma tesniacimi páskami bol približne v hrúbke vrstvy baliaceho vrecka, aby sa zabezpečila pevnosť tesnenia a jasnosť vrúbkovania bez predlíženia dvoch koncov tesnenia. časť príliš veľa.2. Po dokončení nastavenia intervalu nastavte koncovú skrutku.
Dopravníkový pás sa odchyľuje	Hriadel' hnacieho valca a hriadel' stredného valca nie sú rovnobežné.	Nastavte dve nastavovacie skrutky hriadel'a hnaného valca (predný hriadel') na dopravnej plošine.
Dopravníkový pás nie je synchrónny s tesniacou páskou	Dopravníkový pás nie je napnutý.	1. Správne utiahnite reťaze hriadel'a hnacieho valca (predný hriadel') a stredného hriadel'a.2. Správne nastavte dopravný pás.
