NÁVOD NA OBSLUHU IVPM-9850 MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

1. Technické údaje

Popis parametra	Hodnota parametra
Názov produktu	Vákuovačka
Model	MSW-IVPM-9850
Menovité napätie [V~]/frekvencia [Hz]	230 / 50
Menovitý výkon motora [W]	900
Menovitý tesniaci výkon [W]	800
Čas tesnenia [s]	0-9.9
Šírka tesniacej čiary [mm]	400
Rozmery komory [mm]	440 x 420 x 100
Maximálna šírka vrecka [cm]	40
Čas vákua [s]	0-99
Stupeň vákua [bar]	1
Rozmery (šírka x híbka x výška) [cm]	54x40x95
Hmotnosť [kg]	68,5

Charakteristika

Minimálny absolutny tlak vákuovej komory <1kPa

2. Prehl'ad

Tento produkt je pokročilý vákuový baliaci stroj určený na automatické uzatváranie baliacich vreciek ihneď po vákuovaní. Dosahuje vysokú úroveň vákua vo vnútri vrecka, pričom zanecháva minimálny zvyškový vzduch. Tento proces inhibuje rast baktérií a iných mikroorganizmov, čím zabraňuje oxidácii, plesniam a znehodnoteniu predmetov. Navyše pri niektorých mäkkých produktoch sa objem balenia po vákuovaní zníži, čím sa zefektívni preprava a skladovanie.

3. Rozsah použitia

Táto séria vákuových baliacich strojov využíva kompozitné fóliové vrecká na tepelné utesnenie rôznych produktov vrátane pevných látok, práškov, pást a kvapalín. Môžu to byť potraviny, miestne špeciality, produkty z vodných živočíchov, chemické suroviny, hardvér a elektronické súčiastky. Vákuové balenie pomáha predchádzať znehodnoteniu spôsobenému oxidáciou lipidov a rastom aeróbnych baktérií. Zachováva kvalitu, chuť a farbu výrobkov, predlžuje ich trvanlivosť a ul’ahčuje ich prepravu a vývoz.

Tento produkt nespadá do rozsahu pôsobnosti NARIADENIA (EÚ) 2017/745 pre zdravotnícke pomôcky. Nebol navrhnutý ako zdravotnícka pomôcka.

4. Vlastnosti

• Jednokomorový dizajn : Jedna komora má priehľadný kryt z plexiskla, ktorý používateľom umožňuje ľahko sledovať proces balenia.
• Dvojkomorový dizajn : Dvojkomorový stroj pracuje s dvoma striedavo pracujúcimi komorami, ktoré spájajú procesy tesnenia a prípravy. To výrazne zlepšuje efektivitu balenia.
• Odolné materiály : Horná a spodná komora sú vyrobené z nehrdzavejúcej ocele, čo zaistuje trvácnu, hygienickú a koróziu odolnú štruktúru, ktorá spíňa normy bezpečnosti potravín.
• Viac funkcií : Stroj vykonáva vysávanie, uzatváranie a tlač v jednej operácii. Dodáva sa s nastavitelnými nastaveniami úrovne vákua, teploty tepelného zvárania a času zvárania, čo používateľom umožňuje optimalizovať proces pre rôzne materiály a potreby balenia.
• Možnosť tlače : Stroj môže byť vybavený tlačovým zariadením, ktoré umožňuje jasné označenie doby použitel’nosti produktu, dátumu výroby a sériového čísla priamo na pečatiacej linke. To je v súlade s národnými predpismi o označovaní potravín.
• Spolahlivý a efektívny : Vďaka pokročilému dizajnu a kompletnej funkčnosti ponúka tento vákuový baliaci stroj stabilný výkon, silné tesnenie a široké možnosti použitia. ľahko sa používa, udržiava a poskytuje významné ekonomické výhody.

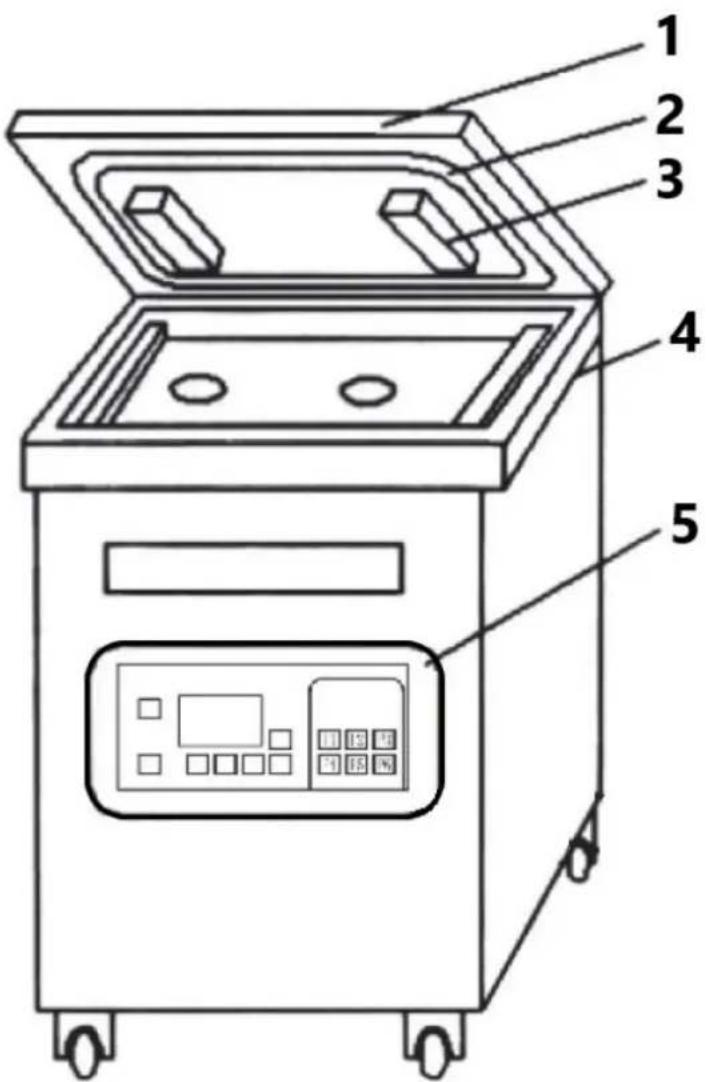

5. Štruktúra a princíp

Vákuový baliaci stroj pozostáva z piatich hlavných komponentov: vákuového krytu, vákuovej komory, tela stroja, elektrických komponentov a vákuového systému.

Vo vnútri vákuového krytu sa nachádza vykurovací systém, ktorý používa ako vykurovacie teleso niklovo-chrómový pásik, ktorý je namontovaný na držiaku tepelného tesnenia. Vykurovacie teleso je úplne izolované od vákuovej komory. Tepelne tesniaca konzola je umiestnená v blízkosti airbagu.

Pred začatím procesu tepelného zvárania je airbag v stave nízkeho vákua. Ked' začne tepelné zváranie, tlakový rozdiel spôsobí, že sa airbag roztiahne, čo stlačí železnú hlavu (niklovo-chrómový pásik) smerom nadol, aby aplikovalo teplo na utesnenie. Teplota ohrevu aj doba ohrevu sú nastavitelné tak, aby vyhovovali rôznym požiadavkám na balenie.

Vákuová komora je tiež vybavená tepelne lisovacím tesniacím zariadením, ktoré pracuje v tandeme s tepelne tesniacou konzolou na dokončenie procesu balenia.

Vákuový systém vákuového baliaceho stroja pozostáva z dvoch hlavných komponentov: vákuového solenoidového ventilu (YV1) a odvzdušňovacieho solenoidového ventilu (YV2).

V prípade nafukovacieho vákuového baliaceho stroja obsahuje vákuový systém tri solenoidové ventily: vákuový solenoidový ventil (YV1), plniaci elektromagnetický ventil airbagu (YV2) a odvzdušňovací solenoidový ventil (YV3).

Ked' je vákuová pumpa aktivovaná, začne odsávať vzduch z vákuovej komory. Po dosiahnutí nastavenej úrovne vákua sa vákuové čerpadlo zastaví a riadiaci systém prejde k d'alšiemu kroku procesu. Tento stroj používa jednostupňové rotačné lopatkové vákuové čerpadlo na odsávanie vzduchu.

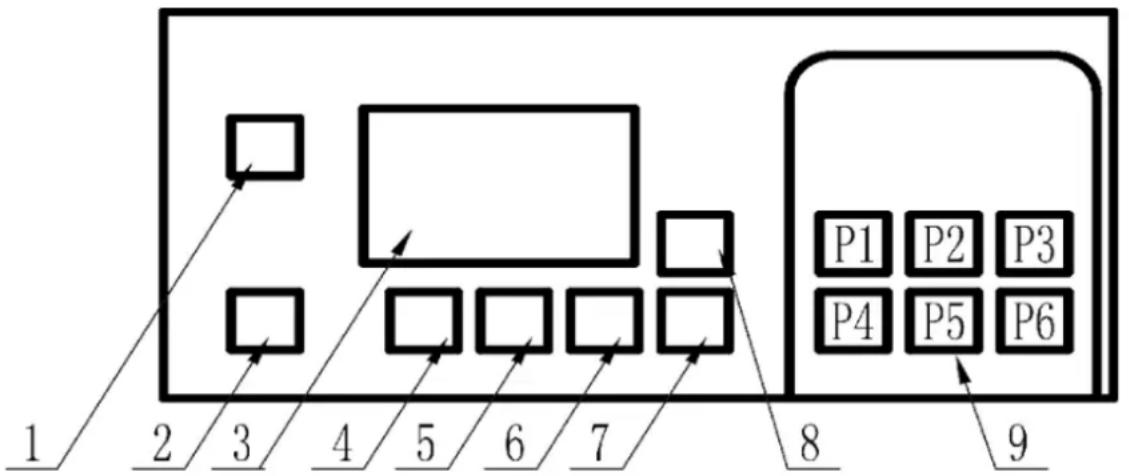

6. Panelová obsluha pokyny

1) Nastavenie doby vákua : Ked' je zariadenie zapnuté, obrazovka LCD sa rozsvieti a indikuje pohotovostný režim. Jedným stlačením tlačidla Set vstúpite do nastavenia času vákua. Pomocou tlačidiel Zvýšit' alebo Znížit' čas upravte.

2) Nastavenie času nafukovania : Jedným stlačením tlačidla Ďalšia strana sa presuniete na nastavenie času nafukovania. Pomocou tlačidiel Zvýšit alebo Znížit čas upravte.

3) Nastavenie doby pečatenia :

Opätovným stlačením tlačidla Ďalšia strana získate prístup k nastaveniu času zatavovania. Pomocou tlačidiel Zvýšiť alebo Znížiť čas upravte.

4) Nastavenie doby chladenia :

Opätovným stlačením tlačidla Ďalšia strana nastavíte čas chladenia. Pomocou tlačidiel Zvýšenie alebo Zníženie upravte podľa potreby.

5) Pracovný proces

V pohotovostnom režime, keď je kryt zariadenia zatvorený, program sa spustí automaticky:

6) Použitie núdzového zastavenia

Ak sa počas prevádzky vyskytne akákol'vek abnormálna situácia alebo ak je potrebné proces predčasne zastaviť, stlačte tlačidlo núdzového zastavenia . Táto akcia zastaví proces a vráti stroj do pohotovostného režimu.

7) Ďalšie pokyny

a) Zariadenie sa automaticky vypne, ak zostane nečinné dlhšie ako 5 minút.
b) Ak sa po 20 sekundách vyfúknutia neotvorí kryt, proces vyfúknutia sa automaticky uzavrie.
c) Ak chcete tlak uvoľniť, podržte stlačené tlačidlo Set a tlačidlo P1 na 5 sekúnd.
d) Ak chcete prepínať medzi čínštinou a angličtinou, podržte stlačené tlačidlo Set a tlačidlo P3 na 10 sekúnd.
e) Údaje sa automaticky uložia do 2 sekúnd pri použití režimu pamäte (P1–P6).

7. Kontrola a úprava

1) Prvotná kontrola

Po vybalení použite baliaci zoznam, aby ste sa uistili, že obsahuje všetko príslušenstvo, a skontrolujte, či nie sú uvoľnené žiadne skrutky na stroji. Pri jednokomorových vysávačoch skontrolujte, či sa kryt z plexiskla pohybuje hladko hore a dole. Pri dvojkomorových (plochých) vysávačoch skontrolujte, či sa kryt vysávača voľne pohybuje zľava doprava.

2) Mazanie

Naneste primerané množstvo mazacieho oleja na všetky pohyblivé časti, olejové otvory a dýzy. Postupujte podľa pokynov vákuovej pumpy a pridajte do pumpy správne množstvo vákuového oleja. Naplňte olej do 3/4 výšky vákuového olejového okienka cez plniaci otvor

oleja. Počas prevádzky dbajte na to, aby hladina oleja neklesla pod 1/4 výšky okna a maximálna hladina oleja by nemala presiahnuť 3/4 výšky okna.

3) Úprava

a) Nastavenie stupňa vákua

Nastavte stupeň vákua podľa požiadaviek na obalový materiál. Zvolťe si optimálny čas čerpania na dosiahnutie požadovanej úrovne vákua. Čím dlhší je čas čerpania, tým vyšší je stupeň vákua.

b) Nastavenie času tepelného zvárania

Nastavte čas tepelného zvárania (0–9,9 sekundy) na paneli podľa materiálu baliacich vreciek a zatavovaných predmetov. Začnite s nižšou dobou tepelného zvárania a postupne ju zvyšujte, kým nedosiahnete požadovaný vzhľad a pevnosť tesnenia.

8. Proces prevádzky

1) Zapnite napájanie

Zapnite stroj zapnutím hlavného vypínača. Nastavte nasledujúce parametre podľa vašich potrieb balenia:

• Čas čerpania
• Čas tepelného tesnenia
  o Doba chladenia
  o Doba nafukovania (ak je k dispozícii)

2) Pripravte položky na balenie

Umiestnite položky do baliaceho vrecka (napríklad plastového kompozitného vrecka alebo kompozitného vrecka z hliníkovej fólie). Vložte vrecko do jednej z vákuových komôr.

Zdvihnite prítlačný pásik a opatrne rovnomerne umiestnite ústie vrecka na spodný tepelne tesniaci rám. Spustite prítlačný pásik, aby sa vrecko zaistilo na mieste.

3) Spustite proces vákua

Stlačte vákuový kryt. Po spustení vákuového čerpadla sa kryt automaticky utesní silou vákua. Čas vákua je možné upraviť podľa požiadaviek na balenie.

4) Proces tesnenia

Ked' sa dosiahne nastavený čas vákua (dosiahnutie požadovaného stupňa vákua), pumpovanie sa zastaví a elektromagnetický ventil sa zapne, čím sa spustí proces utesnenia. Upravte čas a teplotu zatavenia na základe špecifikácií materiálu použitého baliaceho vrecka.

Po uplynutí nastaveného času tepelného zvárania sa začne proces chladenia. Po ochladení sa odvzdušňovací elektromagnetický ventil zapne, čo umožní vzduchu vstúpiť do vákuovej komory a vákuový kryt sa automaticky zdvihne. V tomto bode je proces vákuového balenia ukončený a stroj je pripravený na d’alší baliaci cyklus.

Pri použití nafukovacieho vákuového baliaceho stroja sa po odčerpaní vzduchu vo vákuovej komore zavedie do baliaceho vrecka potrebný plyn (zvyčajne dusík). Potom začne proces tepelného zvárania. Po uzavretí sa všetok zvyšný plyn vo vákuovej komore odsaje. Nakoniec sa aktivuje odvzdušňovací solenoidový ventil, čím sa dokončí proces balenia.

9. Bežné poruchy a riešenie problémov

1) Problémy s vákuom (nevysáva sa alebo má nízky stupeň vákua):

a) Skontrolujte, či sa vákuová pumpa otáča správnym smerom, v súlade so šípkou motora. Ak nie, okamžite upravte fázu.
b) Pri novom stroji skontrolujte, či je tesniaci krúžok vákuového krytu správne zarovnaný s povrchom komory. Miernym tlakom na kryt zaistite úplné utesnenie.
c) Skontrolujte, či mikrospínač jednokomorového vákuového baliaceho stroja má dobrý kontakt alebo či je koncový spínač dvojkomorového stroja v polohe. Podľa potreby nastavte mikrospínač alebo koncový spínač.
d) Skontrolujte, či je odvzdušňovací ventil pevne uzavretý. Ak je ventil alebo solenoid starý, znečistený alebo nesprávne nastavený, môže to spôsobit únik. V prípade potreby opravte alebo vymeňte chybné diely.
e) Skontrolujte všetky časti okruhu, či netesnia alebo či nie sú uvol'nené spojenia.

2) Zlá kvalita tepelného tesnenia :

a) Uistite sa, že otvor baliaceho vrecka je čistý, bez nečistôt v mieste tesnenia.
b) Skontrolujte, či niklovo-chrómové vykurovacie teleso funguje správne a skontrolujte, či nedošlo k skratu alebo prerušeniu obvodu.

3) Chyby hlavnej dosky :

a) Udržujte obvod hlavnej dosky čistý a suchý, bez kovových úlomkov, aby ste predišli skratom alebo programovým chybám.
b) Uistite sa, že pripojenia základne spínača sú bezpečné a vymeňte poškodené klůče, ktoré môžu brániť vákuovaniu alebo tesneniu.
c) Ak sa na displeji zobrazujú chýbajúce táhy alebo chýbajú indikátory činnosti, skontrolujte uvoľnené spojenia základne alebo čiastočne poškodenú obrazovku displeja.

10. Údržba

1) Oboznámte sa s návodom : Pred použitím stroja si dôkladne prečítajte návod a pochopte spôsoby nastavenia a používania.
2) Údržba vákuovej pumpy : Dodržiavajte pokyny na údržbu vákuovej pumpy, vrátane pravidelných výmen oleja. Uistite sa, že čerpadlo beží správnym smerom.
3) Monitorovanie hladiny oleja : Uistite sa, že hladina oleja vo vákuovom čerpadle je medzi 1/2 a 3/4 výšky olejového okienka. Každý týždeň kontrolujte hladinu a kvalitu oleja. Ak je olej kontaminovaný, sčernený, emulgovaný alebo zhustnutý, ihned' ho vymeňte a pred doplnením nového oleja vyčistite čerpadlo.
4) Elektrická bezpečnosť: Skontrolujte, či je uzemňovací vodič stroja správne pripojený, aby bola zaistená elektrická bezpečnosť.
5) Kontrola tesniacej tkaniny : Pravidelne kontrolujte tesniacu farbiacu tkaninu (polytetrafluóretylén) na tepelne tesniacej podložke, či neobsahuje cudzie látky. Uistite sa, že handrička je hladká, aby sa zachovala pevnosť tesnenia.
6) Poruchy manipulácie : V prípade poruchy okamžite vypnite napájanie. V prípade potreby stlačte tlačidlo núdzového zastavenia. Po dokončení odvetrávania zdvihnite kryt, vypnite stroj a pred odstraňovaním problémov skontrolujte príčinu poruchy.

11. Upozornenia
