РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IVPM-9850 MSW

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е perfектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат правно действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

1. Технически данни

Описание на параметъра	Стойност на параметъра
Име на продукта	Машина за вакуумно опаковане
Модел	MSW-IVPM-9850
Номинално напрежение [V~] / честота [Hz]	230 / 50
Номинална мощност на двигателя [W]	900
Номинална мощност на запечатване [W]	800
Време за запечатване [сек]	0-9.9
Ширина на уплътнителната линия [mm]	400
Размери на камерата [mm]	440 x 420 x 100
Максимална ширина на торбата [cm]	40
Време на вакуум [сек]	0-99
Степен на вакуум [bar]	1
Размери (ширина х дълбочина х височина) [cm]	54x40x95
Тегло [kg]	68,5

Характеристики

Този продукт е усъвършенствана машина за вакуумно опаковане, предназначена за автоматично запечатване на опаковъчни торби веднага след вакуумиране. Постига високо ниво на вакуум вътре в торбата, оставяйки минимален остатъчен въздух. Този процес инхибира растежа на бактерии и други микроорганизми, предотвратявайки окисляването, плесенясването и развалянето на предметите. Освен това, за някои меки продукти, обемът на опаковката се намалява след вакуумиране, което прави транспортирането и съхранението по-ефективни.

3. Обхват на употреба

Тази серия машини за вакуумно опаковане използва торби от композитен филм за топлинно запечатване на различни продукти, включително твърди вещества, прахове, пасти и течности. Това могат да бъдат храни, местни специалитети, водни продукти, химически суровини, хардуер и електронни компоненти. Вакуумната опаковка помага за предотвратяване на развалянето, причинено от липидно окисление и растеж на аеробни бактерии. Запазва качеството, вкуса и цвета на продуктите, удължава срока им на годност, улеснява транспортирането и износа им.

Този продукт е извън обхвата на РЕГЛАМЕНТ (ЕС) 2017/745 за медицински изделия. Не е проектиран като медицинско изделие.

4. Характеристики

• Еднокамерен дизайн : Единичната камера има прозрачен капак от плексиглас, което позволява на потребителите лесно да наблюдават процеса на опаковане.
• Двукамерен дизайн : Двукамерната машина работи с две камери, работещи последователно, свързвайки процесите на запечатване и подготовка. Това значително подобрява ефективността на опаковането.
• Издръжливи материали : Горната и долната камера са изработени от неръждаема стомана, осигурявайки издръжлива, хигиенична и устойчива на корозия структура, която отговаря на стандартите за безопасност на храните.
• Множество функции : Машината извършва вакуумиране, запечатване и печат в една операция. Предлага се с регулируеми настройки за ниво на вакуум, температура на топлинно запечатване и време за запечатване, което позволява на потребителите да оптимизират процеса за различни материали и нужди от опаковки.
• Възможност за печат : Машината може да бъде оборудвана с печатащо устройство, което позволява ясно етикетиране на срока на годност на продукта, датата на производство и серийния номер директно върху линията за запечатване. Това е в съответствие с националните разпоредби за етикетиране на храни.
• Надеждна и ефективна : С усъвършенстван дизайн и пълна функционалност, тази машина за вакуумно опаковане предлага стабилна производителност, силно запечатване и широки възможности за приложение. Той е лесен за използване, поддръжка и осигурява значителни икономически ползи.

Машината за вакуумно опаковане се състои от пет основни компонента: вакуумен капак, вакуумна камера, корпус на машината, електрически компоненти и вакуумна система.

Вътре във вакуумния капак има нагревателна система, която използва никел-хромова лента като нагревателен елемент, който е монтиран върху скобата за топлинно запечатване.

Нагревателният елемент е напълно изолиран от вакуумната камера. Скобата за термозапечатване е разположена близо до въздушна възглавница.

Преди да започне процесът на топлинно запечатване, въздушната възглавница е в състояние на нисък вакуум. Когато топлинното запечатване започне, разликата в налягането кара въздушната възглавница да се разширява, което притиска желязната глава (никел-хромова лента) надолу, за да приложи топлина за запечатване. Както температурата на нагряване, така и времето за нагряване се регулират, за да отговарят на различните изисквания за опаковане.

Вакуумната камера също е оборудвана с устройство за запечатване чрез термопреса, което работи в тандем със скобата за термозапечатване, за да завърши процеса на опаковане.

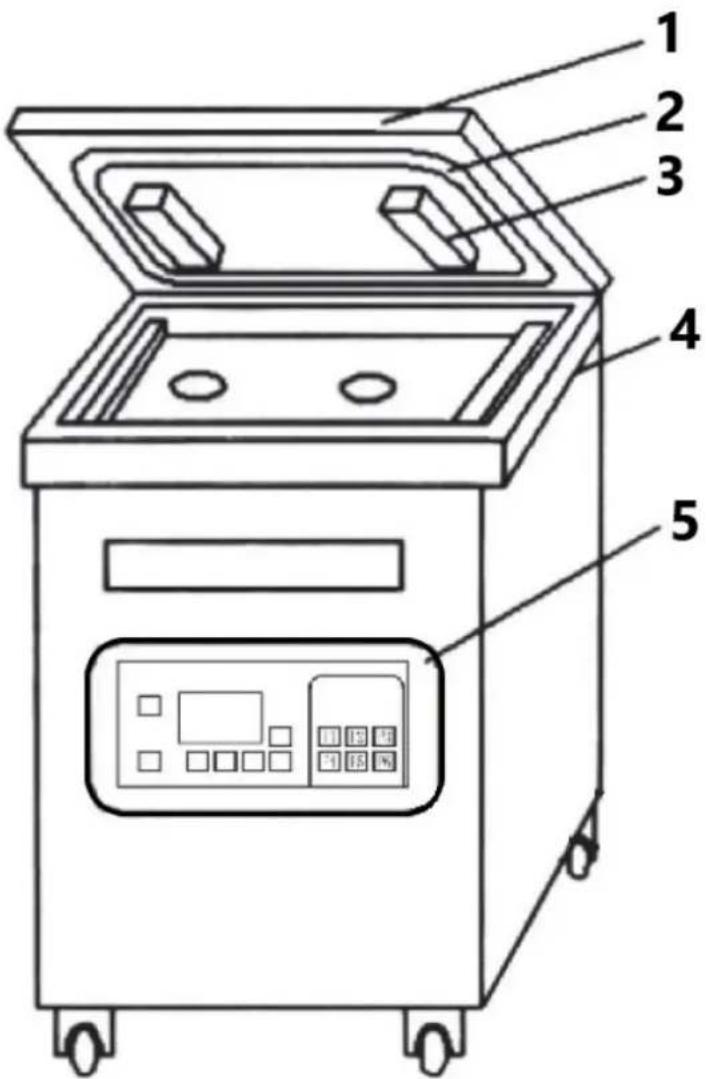

1 - Капак от плексиглас
2 - Уплътнителен пръстен
3 - Натискане на лента
4 - Вакуумна камера
5 - Контролен панел

Вакуумна система

Вакуумната система на машината за вакуумно опаковане се състои от два основни компонента: вакуумен електромагнитен клапан (YV1) и вентилационен електромагнитен клапан (YV2).

За надуваемата машина за вакуумно опаковане вакуумната система включва три електромагнитни клапана: вакуумен електромагнитен клапан (YV1), електромагнитен клапан за пълнене на въздушна възглавница (YV2) и вентилационен електромагнитен клапан (YV3).

Когато вакуумната помпа се активира, тя започва да извлича въздух от вакуумната камера. След достигане на зададеното ниво на вакуум, вакуумната помпа спира и системата за управление преминава към следващата стъпка в процеса. Тази машина използва едностепенна вакуумна помпа с ротационни лопатки за извличане на въздух.

6. Панелна работа инструкции


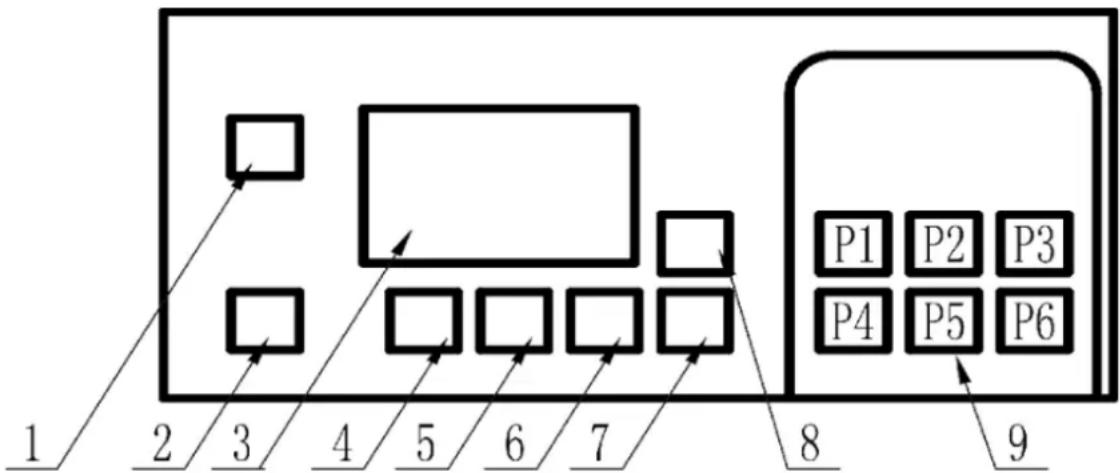

1 - Превключвател : Включва машината и започва работа.
2 - Аварийно спиране : Натиснете, за да спрете незабавно машината и да влезете в режим на готовност.
3 - LCD екран : Показва степента на вакуум, заедно с настройките за „време за вакуум“, „време за надуване“, „време за запечатване“ и „време за охлаждане“.
4 - Предишна страница : Превърта нагоре през опциите „време за вакуум“, „време за надуване“, „време за запечатване“ и „време за охлаждане“.
5 - Следваща страница : Превърта надолу през опциите „време за вакуум“, „време за надуване“, „време за запечатване“ и „време за охлаждане“.
6 - Увеличаване : Увеличава избраната настройка за време.
7 - Намаляване : Намалява избраната настройка за време.
8 - Задаване : Натиснете, за да регулирате „времето за вакуумиране“, „времето за надуване“, „времето за запечатване“ и „времето за охлаждане“.
9 - P1\~P6 : Позволява ви да запазите и изберете до 6 предварителни настройки на паметта за различни настройки „време за вакуум“, „време за надуване“, „време за запечатване“ и „време за охлаждане“.

1) Диапазон на времето за изпомпване : 0–99 секунди, грешка:
2) Времеви диапазон на топлинно запечатване : 0–9,9 секунди, грешка:
3) Време за охлаждане : Регулируемо

Инструкции за експлоатация

1) Настройка на времето за вакуум :
Когато устройството е включено, LCD екранът светва, показвайки режим на готовност. Натиснете бутона Set веднъж, за да въведете настройката за време за вакуум. Използвайте бутоните Увеличаване или Намаляване, за да регулирате времето.

2) Настройка на времето за надуване :

Натиснете веднъж бутона Следваща страница, за да преминете към настройката за време на надуване. Използвайте бутоните Увеличаване или Намаляване, за да регулирате времето.

3) Настройка на времето за запечатване :

Натиснете отново бутона Следваща страница за достъп до настройката за време за запечатване. Използвайте бутоните Увеличаване или Намаляване, за да регулирате времето.

4) Настройка на времето за охлаждане :

Натиснете още веднъж бутона Следваща страница, за да зададете времето за охлаждане. Използвайте бутоните Увеличаване или Намаляване, за да регулирате според нуждите.

5) Работен процес

В режим на готовност, когато капакът на машината е затворен, програмата стартира автоматично:

a) Изпомпване : LCD екранът показва степента на вакуум от 0 MPa до -0,1 MPa и времето за вакуум. След като времето за вакуум изтече, процесът преминава към следващата стъпка.
b) Термично запечатване : LCD екранът показва времето за термозапечатване. След като времето за запечатване приключи, се преминава към етапа на охлаждане.
с) Охлаждане : LCD екранът показва времето за охлаждане. След изтичане на времето за охлаждане се преминава към етапа на обезвъздушаване.
d) Вентилация : След като вентилацията приключи, капакът се отваря автоматично.
e) За надуваеми вакуумни машини :
Има допълнителна стъпка между изпомпването и топлинното запечатване. След изпомпване в опаковъчната торба се въвежда азот или друг газ. След като изтече времето за надуване, се преминава към етапа на топлинно запечатване.

6) Използване на аварийно спиране

Ако възникне необичайна ситуация по време на работа или ако процесът трябва да бъде спрян рано, натиснете бутона за аварийно спиране . Това действие спира процеса и връща устройството в режим на готовност.

7) Допълнителни инструкции

a) Машината ще се изключи автоматично, ако остане неактивна повече от 5 минути.
b) След 20 секунди издухване, ако капакът не е бил отворен, процесът на издухване ще се затвори автоматично.
с) За да изчистите налягането, задръжте клавиша Set и бутона P1 за 5 секунди.
d) За да превключите между китайски и английски, задръжте клавиша Set и клавиша P3 за 10 секунди.
e) Данните ще бъдат автоматично запазени в рамките на 2 секунди, когато използвате режим на памет (P1–P6).

1) Първоначална проверка

След като разопаковате, използвайте опаковъчния списък, за да се уверите, че всички аксесоари са включени и се уверете, че винтовете на машината не са разхлабени. При еднокамерни вакуум машини проверете дали капакът от плексиглас се движи плавно

нагоре и надолу. За двукамерни (плоски) вакуумни машини проверете дали вакуумният капак се движи свободно отляво надясно.

2) Смазване

Нанесете подходящо количество смазочно масло върху всички движещи се части, отвори за масло и дюзи. Следвайте инструкциите на вакуумната помпа, за да добавите правилното количество вакуумно масло към помпата. Напълнете маслото до 3/4 от височината на прозореца за вакуумно масло през отвора за пълнене на масло. По време на работа се уверете, че нивото на маслото не пада под 1/4 от височината на прозореца, а максимальното ниво на маслото не трябва да надвишава 3/4 от височината на прозореца.

3) Корекция

a) Регулиране на степента на вакуум

Регулирайте степента на вакуум според изискванията на опаковъчния материал. Изберете оптималното време за изпомпване, за да постигнете желаното ниво на вакуум. Колкото по-дълго е времето за изпомпване, толкова по-висока е степента на вакуум.

b) Регулиране на времето за термозапечатване

Задайте времето за топлинно запечатване (0–9,9 секунди) на панела според материала на опаковъчните торби и елементите, които се запечатват. Започнете с по-ниско време за топлинно запечатване и постепенно го увеличавайте, докато се постигне желания вид и здравина на запечатване.

8. Операционен процес

1) Включете захранването

Включете машината, като включите превключвателя на захранването. Задайте следните параметри според вашите нужди за опаковане:

• Време за изпомпване
• Време за топлинно запечатване
  ○ Време за охлаждане
• Време на надуване (ако е приложимо)

2) Подгответе артикулите за опаковане

Поставете артикулите в опаковъчната торбичка (като пластмасова композитна торбичка или композитна торбичка от алуминиево фолио). Поставете торбата в една от вакуumnите камери. Повдигнете притискащата лента и внимателно позиционирайте гърлото на торбата равномерно върху долната рамка за топлинно запечатване. Спуснете притискащата лента, за да закрепите торбата на място.

3) Стартирайте процеса на вакуумиране

Натиснете вакуумния капак. След като вакуумната помпа започне, капакът ще бъде автоматично запечатан от силата на вакуума. Времето за вакуумиране може да се регулира според изискванията на опаковката.

4) Процес на запечатване

Когато се достигне зададеното време за вакуум (постигане на желаната степен на вакуум), изпомпването ще спре и електромагнитният клапан ще се включи, за да

започне процеса на запечатване. Регулирайте времето и температурата на запечатване въз основа на спецификациите на материала на използваната опаковъчна торба.

5) Охлаждане и вентилация

След като изтече зададеното време за топлинно запечатване, процесът на охлаждане ще започне. След охлаждане вентилационният соленоиден клапан ще се включи, позволявайки на въздуха да влезе във вакуумната камера и вакуумният капак автоматично ще се повдигне. В този момент процесът на вакуумно опаковане е завършен и машината е готова за следващия цикъл на опаковане.

6) За надуваеми вакуумни опаковъчни машини

Ако използвате надуваема вакуумна опаковъчна машина, след като въздухът във вакуумната камера бъде изпомпван, необходимият газ (обикновено азот) се въвежда в опаковъчната торба. След това започва процесът на топлинно запечатване. След запечатването всеки останал газ във вакуумната камера се извлича. Накрая вентилационният соленоиден клапан се активира, завършвайки процеса на опаковане.

9. Често срещани неизправности и отстраняване на неизправности

1) Проблеми с вакуума (не се вакуумира или ниска степен на вакуум):

a) Проверете дали вакуумната помпа се върти в правилната посока, съвпадаща със стрелката на двигателя. Ако не, коригирайте фазата незабавно.
b) За нова машина се уверете, че уплътнителният пръстен на вакуумния капак е подравнен правилно с повърхността на камерата. Приложете лек натиск върху капака, за да осигурите пълно запечатване.
с) Проверете дали микропревключвателят на еднокамерна машина за вакуумно опаковане прави добър контакт или дали крайният прекъсвач на двукамерна машина е в позиция. Регулирайте микропревключвателя или крайния превключвател според нуждите.
d) Проверете вентилационния клапан за плътно затваряне. Ако вентилът или соленоидът е стар, замърсен или неправилно подравнен, това може да причини изтичане. Поправете или сменете дефектните части, ако е необходимо.
e) Проверете всички части на веригата за течове или разхлабени връзки.

2) Лошо качество на топлинното запечатване :

a) Уверете се, че отворът на опаковъчната торба е чист, без мръсотия в точката на запечатване.
b) Проверете дали нагревателният елемент от никел-хром функционира правилно и проверете за късо съединение или отворена верига.

3) Грешки на основната платка :

a) Поддържайте веригата на основната платка чиста и суха, без метални остатъци, за да предотвратите късо съединение или програмни грешки.
b) Уверете се, че връзките на основата на превключвателя са сигурни и сменете повредените ключове, които могат да попречат на действията по вакуумиране или запечатване.
с) Ако дисплеят показва липсващи черти или липсват индикатори за действие, проверете за разхлабени връзки на основата или частично повреден екран на дисплея.

10. Поддръжка

1) Запознайте се с ръководството : Прочетете ръководството внимателно, преди да работите с машината, и разберете методите за настройка и използване.
2) Поддръжка на вакуumnата помпа : Следвайте указанията за поддръжка на вакуumnата помпа, включително редовна смяна на маслото. Уверете се, че помпата работи в правилната посока.
3) Мониторинг на нивото на маслото : Уверете се, че нивото на маслото във вакуумната помпа е между 1/2 и 3/4 от височината на масления прозорец. Проверявайте нивата и качеството на маслото всяка седмица. Ако маслото се замърси, почернее, емулгира или се сгъсти, сменете го незабавно и почистете помпата, преди да напълните отново с ново масло.
4) Електрическа безопасност : Проверете дали заземителният проводник на машината е правилно свързан, за да осигурите електрическа безопасност.
5) Проверка на уплътнителната кърпа : Редовно проверявайте уплътнителната кърпа за боядисване (политетрафлуороетилен) върху опората за топлинно запечатване за чужди частици. Уверете се, че кърпата е гладка, за да запазите здравината на запечатване.
6) Неизправности при работа : В случай на неизправност изключете незабавно захранването. Ако е необходимо, натиснете бутона за аварийно спиране. След като обезвъздушаването приключи, повдигнете капака, изключете машината и проверете причината за неизправността, преди да отстраните неизправността.

11. Предупреждения

1) Посока на двигателя на вакуумната помпа : Уверете се, че двигателят на вакуумната помпа не работи в обратна посока.
2) Пълнене с масло преди употреба : Преди да използвате машината, отворете капачката на резервоара и напълнете с 46 хидравлично масло или 100 вакуумно масло.
3) Редовни проверки на маслото : Уверете се, че нивото на маслото винаги е над 1/4 и под 3/4 от височината на масления прозорец.
4) Замърсяване с масло : Сменете маслото, ако бъдат открити вода или примеси.
5) Масло по време на транспортиране : Източете маслото преди транспортиране на машината.
6) Смяна на изпускателен филтър : Сменяйте изпускателния филтър на всеки шест месеца.
7) Налягане на източника на външен въздух : Уверете се, че налягането на източника на външен въздух не надвишава 0,2 МРа при зареждане.
8) Аварийно спиране : Превключвателят за аварийно спиране изпуска въздух и автоматично спира вакуумната помпа.
9) Забранени материали : Не използвайте машината за опаковане на запалими или експлозивни материали.

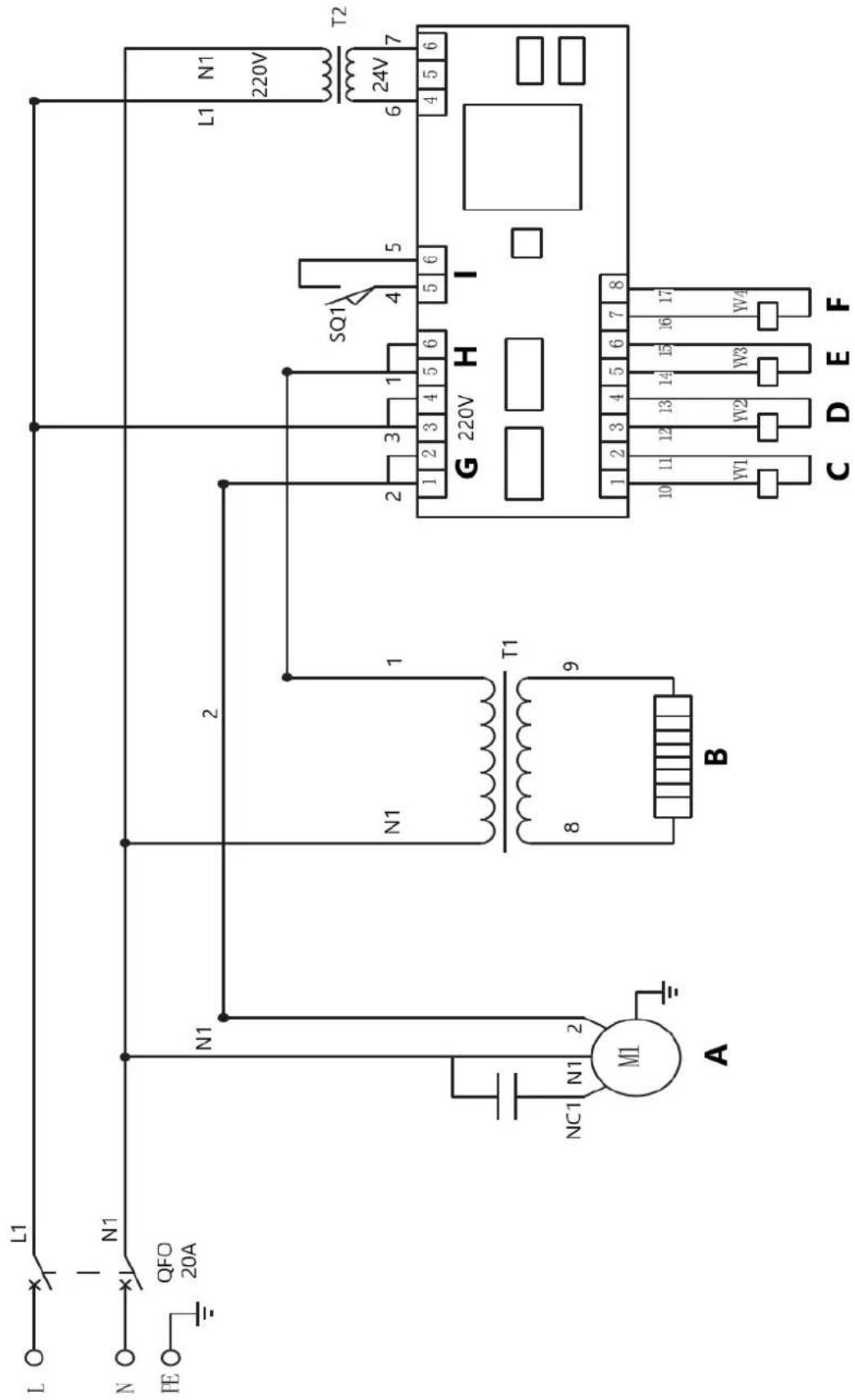

1. Принципна схема


L1 N1 QFO 20A FE L1 N1 L1 220V T2 24V 6 7 5 6 4 5 SQ1 SQ1 1 2 3 4 5 6 5 6 G 220V H I 1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 W4 W3 W2 C D E F B N1 N1 2 NC1 N1 ML A

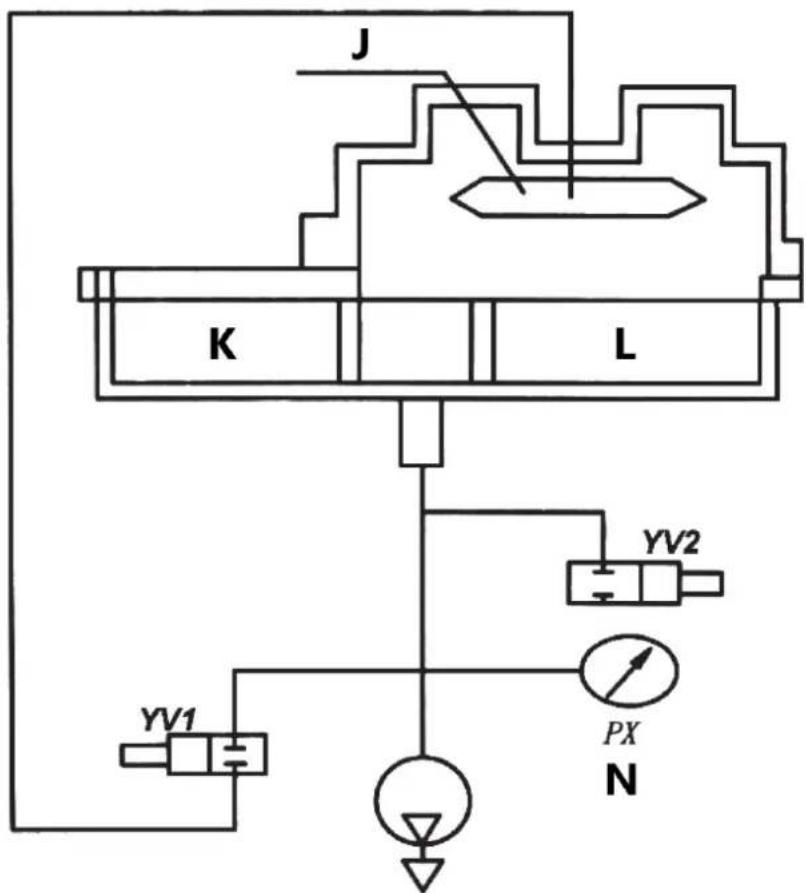

A - Вакуумна опаковка
В - Отопление
C - помпа
D - Вант
E - Напомпайте
F - Печат
G - помпа
Н - Топлина
I - Започнете
J - Въздушна възглавница
K - Камера
L - Б камера
N - Вакуумметър
