HASZNÁLATI ÚTMUTATÓ IVPM-9850 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

1. Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Vákuumozó gép
Modell	MSW-IVPM-9850
Névleges feszültség [V~] / frekvencia [Hz]	230 / 50
Névleges motorteljesítmény [W]	900
Névleges tömítési teljesítmény [W]	800
Tömítési idő [sec]	0-9.9
Tömítővonal szélessége [mm]	400
Kamra méretei [mm]	440 x 420 x 100
Maximális zsákszélesség [cm]	40
Vákuumidő [sec]	0-99
A vákuum mértéke [bar]	1
Méretek (szélesség x mélység x magasság) [mm]	54x40x95
Súly [kg]	68,5

Jellemzők

A vákuumkamra minimális abszolút nyomása <1kPa

2. Áttekintés

Ez a termék egy fejlett vákuumcsomagoló gép, amelyet úgy terveztek, hogy a vákuumozás után azonnal automatikusan lezárja a csomagolózsákokat. A zsák belsejében magas vákuumszintet ér el, minimális maradék levegőt hagyva. Ez a folyamat meggátolja a baktériumok és más mikroorganizmusok szaporodását, megakadályozza az oxidációt, a penészesedést és a termékek romlását. Emellett egyes puha termékek esetében a csomagolás térfogata a vákuumozás után csökken, ami hatékonyabbá teszi a szállítást és a tárolást.

3. Felhasználási terület

Ez a vákuumcsomagoló gépsorozat kompozit fóliazsákokat használ különböző termékek, többek között szilárd anyagok, porok, paszták és folyadékok hőszigeteléséhez. Ezek lehetnek élelmiszerek, helyi specialitások, vízi termékek, vegyi alapanyagok, hardverek és elektronikus alkatrészek. A vákuumcsomagolás segít megelőzni a lipidek oxidációja és az aerob baktériumok szaporodása által okozott romlást. Megőrzi a termékek minőségét, ízét és színét, meghosszabbítja eltarthatóságukat, valamint megkönnyíti szállításukat és exportálásukat.

Ez a termék nem tartozik az orvostechnikai eszközökre vonatkozó (EU) 2017/745 RENDELET hatálya alá. Nem orvostechnikai eszközként tervezték.

4. Jellemzők

• Egykamrás kialakítás: Az egyetlen kamra átlátszó plexiüveg borítással rendelkezik, amely lehetővé teszi a felhasználók számára, hogy könnyen megfigyelhessék a csomagolási folyamatot.
• Kétkamrás kialakítás: A kétkamrás gép két kamra váltakozó működésével működik, összekötve a tömítési és az előkészítési folyamatokat. Ez jelentősen javítja a csomagolás hatékonyságát.
• Tartós anyagok: A felső és az alsó kamra rozsdamentes acélból készült, ami tartós, higiénikus és korrózióálló szerkezetet biztosít, amely megfelel az élelmiszerbiztonsági előírásoknak.
• Több funkció: A gép egyetlen műveletben végzi a vákuumozást, a lezárást és a nyomtatást. A vákuumszint, a hőzárási hőmérséklet és a zárási idő állítható beállításokkal rendelkezik, így a felhasználók optimalizálhatják a folyamatot a különböző anyagokhoz és csomagolási igényekhez.
• Nyomtatási képesség: A gépet fel lehet szerelni nyomtatóberendezéssel, amely lehetővé teszi a termék eltarthatósági idejének, gyártási dátumának és sorozatszámának egyértelmű feliratozását közvetlenül a zárósoron. Ez megfelel a nemzeti élelmiszer-címkézési előírásoknak.
• Megbízható és hatékony: Ez a vákuumcsomagoló gép stabil teljesítményt, erős tömítést és széleskörű alkalmazási lehetőségeket kínál. Könnyen használható, könnyen karbantartható, és jelentős gazdasági előnyökkel jár.

5. Szerkezet és elv

A vákuumcsomagoló gép öt fő komponensből áll: vákuumfedél, vákuumkamra, géptest, elektromos alkatrészek és vákuumrendszer.

A vákuumfedél belsejében van egy fűtőrendszer, amely fűtőelemként nikkel-króm szalagot használ, amely a hőszigetelő konzolra van szerelve. A fűtőelem teljesen el van szigetelve a vákuumkamrától. A hőszigetelő konzol egy légzsák közelében helyezkedik el.

A hőtömítés megkezdése előtt a légzsák alacsony vákuumban van. Amikor a hőtömítés megkezdődik, a nyomáskülönbség hatására a légzsák kitágul, ami a vasfejet (nikkel-króm szalag) lefelé nyomja, hogy a tömítéshez hőt alkalmazzon. Mind a fűtési hőmérséklet, mind a fűtési idő állítható a különböző csomagolási igényeknek megfelelően.

A vákuumkamra fel van szerelve egy hőpréses lezáró berendezéssel is, amely a hőzáró konzollal együtt működik a csomagolási folyamat befejezéséhez.

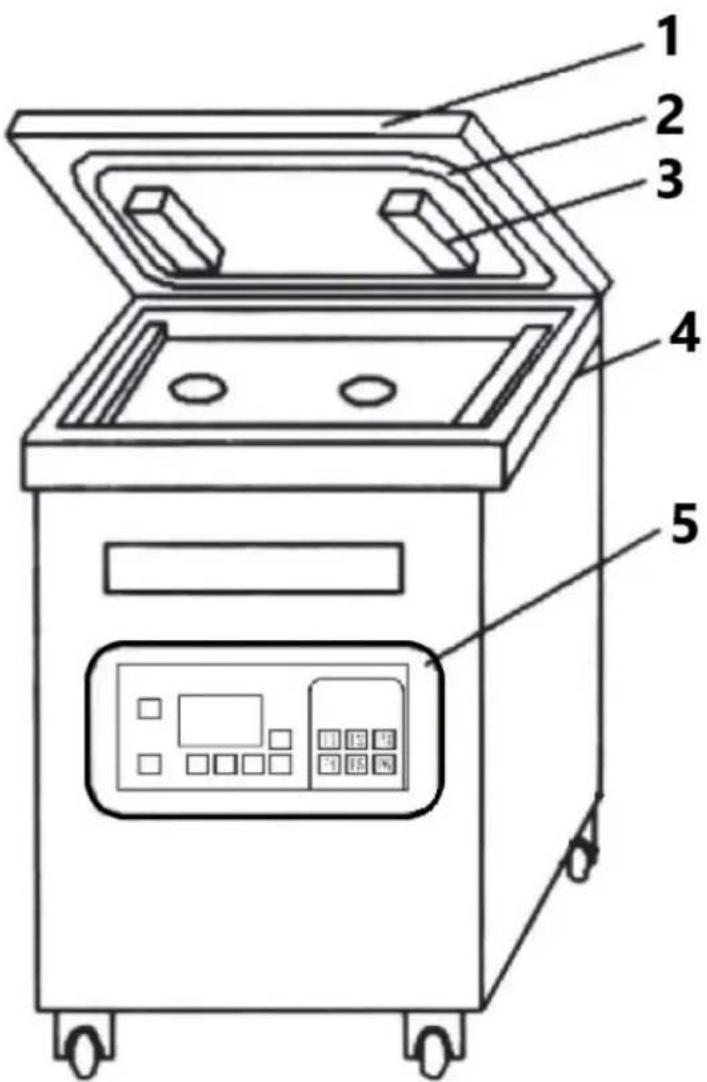

1 - Plexi borítás
2 - Tömítőgyűrű
3 - Sajtoló szalag
4 - Vákuumkamra
5 - Kezelőpanel

Vákuum rendszer

A vákuumcsomagoló gép vákuumrendszere két fő komponensből áll: a vákuum-mágnesszelep (YV1) és a légtelenítő mágnesszelep (YV2).

A felfújható vákuumcsomagoló géphez a vákuumrendszer három mágnesszelepet tartalmaz: a vákuum mágnesszelepet (YV1), a légzsák töltő mágnesszelepet (YV2) és a légtelenítő mágnesszelepet (YV3).

Amikor a vákuumszivattyú bekapcsol, elkezdi elszívni a levegőt a vákuumkamrából. A beállított vákuumszint elérése után a vákuumszivattyú leáll, és a vezérlőrendszer a folyamat következő lépésére lép. Ez a gép a levegő elszívásához egy egyfokozatú forgólapátos vákuumszivattyút használ.

6. A panel működése utasítások


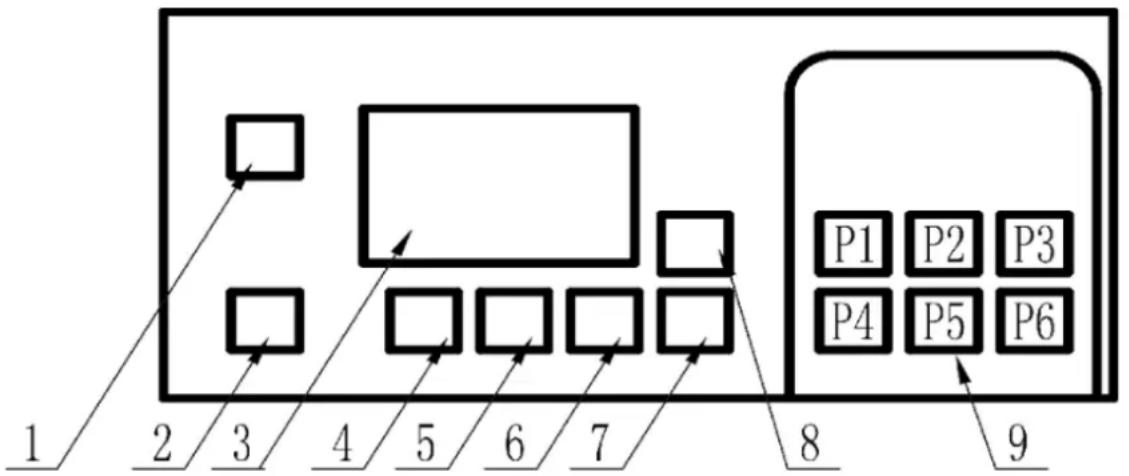

1 - Váltás: Bekapcsolja a gépet és elindítja a működést.
2 - Vészleállás: Nyomja meg a gép azonnali leállításához és a készenléti üzemmódba lépéshez.
3 - LCD képernyő: Megjeleníti a vákuumfokot, valamint a "vákuumidő", "felfújási idő", "lezárási idő" és "hűtési idő" beállításait.
4 - Előző oldal: Felfelé gördül a "vákuumidő", "felfújási idő", "lezárási idő" és "hűtési idő" lehetőségek között.
5 - Következő oldal: A "vákuumidő", "felfújási idő", "lezárási idő" és "hútési idő" lehetőségek között gördít lefelé.
6 - Növekedés: Növeli a kiválasztott időbeállítást.
7 - Csökkenés: Csökkenti a kiválasztott időbeállítást.
8 - Kész: A "vákuumidő", "felfújási idő", "lezárási idő" és "hűtési idő" beállításához nyomja meg.
9 - P1\~P6: Lehetővé teszi, hogy akár 6 memória-előbeállítást mentsen és válasszon ki a különböző "vákuumidő", "felfújási idő", "lezárási idő" és "hűtési idő" beállításokhoz.

Műszaki mutatók

1) Szivattyúzási időtartomány: 0-99 másodperc, hiba: < 0.1%
2) Hótömítés időtartománya: 0-9,9 másodperc, hiba: <0,1%
3) Hűtési idő: .

Használati utasítás

1) A vákuumozási idő beállítása: A készülék bekapcsolásakor az LCD-képernyő világít, jelezve a készenléti üzemmódot. Nyomja meg egyszer a Set gombot a vákuumidő beállításához. Az idő beállításához használja a Növelés vagy a Csökkentés gombokat.

2) A felfújási idő beállítása: Nyomja meg egyszer a Következő oldal gombot a felfújási idő beállításához. Az idő beállításához használja a Növelés vagy a Csökkentés gombokat.

3) Pecsételési idő beállítása: Nyomja meg ismét a Következő oldal gombot a pecsételési idő beállításának eléréséhez. Az idő beállításához használja a Növelés vagy a Csökkentés gombokat.

4) Hűtési idő beállítása:

Nyomja meg még egyszer a Következő oldal gombot a hűtési idő beállításához. Használja a Növelés vagy Csökkentés gombokat a szükséges módosításhoz.

5) Munkafolyamat

Készenléti üzemmódban, amikor a gép fedele becsukódik, a program automatikusan elindul:

a) Szivattyúzás: Az LCD-képernyőn megjelenik a vákuum mértéke 0 MPa és -0,1 MPa között, valamint a vákuumidő. A vákuumozási idő letelte után a folyamat a következő lépésre lép.
b) Hőtömítés: Az LCD-képernyő mutatja a hőpecsételési időt. Amint a lezárási idő véget ér, a hűtési szakaszba lép.
c) Hütés: Az LCD-képernyő mutatja a hütési időt. A hütési idő lejárta után a szellőztetési szakaszba lép.
d) Szellőztetés: A szellőztetés befejezése után a fedél automatikusan kinyílik.
e) Felfújható vákuumgépek esetében:
A szivattyúzás és a hőtömítés között van egy további lépés. A szivattyúzás után nitrogént vagy más gázt juttatnak a csomagolózsákba. A felfújási idő befejezése után következik a hőzárási szakasz.

6) Vészleállítás használata

Ha működés közben bármilyen rendellenes helyzet áll elő, vagy ha a folyamatot idő előtt le kell állítani, nyomja meg a Vészleállítás gombot. Ez a művelet megállítja a folyamatot, és a gépet készenléti üzemmódba állítja.

7) További utasítások

a) A gép automatikusan kikapcsol, ha 5 percnél hosszabb ideig nem működik.
b) A leeresztés 20 másodperce után, ha a fedelet nem nyitották ki, a leeresztési folyamat automatikusan lezárul.
c) A nyomás törléséhez tartsa lenyomva a Set gombot és a P1 gombot 5 másodpercig.
d) A kínai és az angol nyelv között váltáshoz tartsa lenyomva a Set és a P3 billentyűt 10 másodpercig.
e) A memória üzemmód (P1-P6) használata esetén az adatok automatikusan 2 másodpercen belül elmentésre kerülnek.

7. Ellenőrzés és beállítás

1) Első ellenőrzés

A kicsomagolás után a csomagolási lista alapján győződjön meg arról, hogy minden tartozék benne van-e, és ellenőrizze, hogy a gépen nincs-e meglazult csavar. Egykamrás vákuumgépeknél ellenőrizze, hogy a plexiüvegfedél simán mozog-e fel és le. Kétkamrás (lapos) vákuumgépeknél ellenőrizze, hogy a vákuumfedél szabadon mozog-e balról jobbra.

2) Kenés

Vigyen fel megfelelő mennyiségű kenőolajat minden mozgó alkatrészre, olajnyílásra és fúvókára. Kövesse a vákuumszivattyú utasításait a megfelelő mennyiségű vákuumolaj hozzáadásához a szivattyúhoz. Töltse fel az olajat a vákuumolaj-ablak magasságának 3/4-éig az olajtöltő nyíláson keresztül. Működés közben ügyeljen arra, hogy az olajszint ne csökkenjen az ablak magasságának 1/4-e alá, és a maximális olajszint ne haladja meg az ablak magasságának 3/4-ét.

3) SZABÁLYOZÁS

a) Vákuumfok beállítása

Állítsa be a vákuumfokot a csomagolóanyag követelményeinek megfelelően. Válassza ki az optimális szivattyúzási időt a kívánt vákuumszint eléréséhez. Minél hosszabb a szivattyúzási idő, annál nagyobb a vákuumfok.

b) Hópecsételési idő beállítása

Állítsa be a hőpecsételési időt (0-9,9 másodperc) a panelen a csomagolózsákok anyagának és a lepecsételt tárgyaknak megfelelően. Kezdje alacsonyabb hőtömítési idővel, és fokozatosan növelje azt a kívánt tömítési megjelenés és szilárdság eléréséig.

8. Múveleti folyamat

1) Kapcsolja be a készüléket

Kapcsolja be a készüléket a hálózati kapcsoló bekapcsolásával. Állítsa be a következő paramétereket a csomagolási igényeinek megfelelően:

○ Szivattyúzási idő
- Hőtömítési idő
- Hűtési idő
○ Inflációs idő (adott esetben)

2) Készítse elő az árucikkeket a csomagoláshoz

Helyezze az árucikkeket a csomagolózsákba (például egy műanyag összetett zsákba vagy egy alumíniumfóliás összetett zsákba). Helyezze a zsákot az egyik vákuumkamrába. Emelje fel a nyomócsíkot, és óvatosan helyezze a zacskó száját egyenletesen az alsó hőzáró keretre. Engedje le a nyomócsíkot a zsák rögzítéséhez.

3) Indítsa el a vákuumozási folyamatot

Nyomja le a vákuumfedelet. Amint a vákuumszivattyú elindul, a fedelet automatikusan lezárja a vákuumerő. A vákuumidő a csomagolási követelményeknek megfelelően beállítható.

4) Tömítési folyamat

A beállított vákuumidő elérésekor (a kívánt vákuumfok elérése) a szivattyúzás leáll, és a mágnesszelep bekapcsol a tömítési folyamat elindításához. Állítsa be a lezárási időt és a hőmérsékletet a használt csomagolózacskó anyagspecifikációi alapján.

5) Hütés és szellőztetés

A beállított hőzárási idő letelte után megkezdődik a hűtési folyamat. A lehülés után a szellőztető mágnesszelep bekapcsol, így a levegő beléphet a vákuumkamrába, és a vákuumfedél automatikusan felemelkedik. Ezen a ponton a vákuumcsomagolási folyamat befejeződik, és a gép készen áll a következő csomagolási ciklusra.

6) Felfújható vákuumcsomagoló gépek esetében

Felfújható vákuumcsomagoló gép használata esetén a vákuumkamrából a levegő kiszivattyúzása után a szükséges gázt (általában nitrogént) a csomagolózsákba vezetjük. Ezután kezdődik a hőszigetelési folyamat. A lezárás után a vákuumkamrában maradt gázt elszívják. Végül a szellőző mágnesszelep aktiválódik, és ezzel befejeződik a csomagolási folyamat.

9. Gyakori hibák és hibaelhárítás

1) Vákuumproblémák (nem vákuumoz vagy alacsony vákuumszint):

a) Ellenőrizze, hogy a vákuumszivattyú a megfelelő irányban forog-e, a motor nyilának megfelelően. Ha nem, azonnal állítsa be a fázist.
b) Új gép esetén győződjön meg arról, hogy a vákuumfedél tömítőgyűrűje megfelelően illeszkedik a kamra felületéhez. A teljes tömítettség biztosítása érdekében gyakoroljon enyhe nyomást a fedélre.
c) Ellenőrizze, hogy az egykamrás vákuumcsomagoló gép mikrokapcsolója jól érintkezik-e, vagy a kétkamrás gép végálláskapcsolója a helyén van-e. Szükség szerint állítsa be a mikrokapcsolót vagy a végálláskapcsolót.
d) Ellenőrizze a szellőzőszelep tömör zárását. Ha a szelep vagy a mágnesszelep elöregedett, piszkos vagy rosszul van beállítva, szivárgást okozhat. Szükség esetén javítsa meg vagy cserélje ki a hibás alkatrészeket.
e) Vizsgálja meg az áramkör minden részét szivárgás vagy laza csatlakozások szempontjából.

2) Gyenge hőszigetelés minősége:

a) Győződjön meg arról, hogy a csomagolózsák nyílása tiszta, a lezárási ponton nincs szennyeződés.
b) Ellenőrizze, hogy a nikkel-króm fűtőelem megfelelően működik-e, és vizsgálja meg, hogy nincs-e rövidzárlat vagy nyitott áramkör.

3) Főtábla hibák:

a) Tartsa tisztán és szárazon, fémtörmeléktől mentesen a főpanel áramkörét, hogy elkerülje a rövidzálatokat vagy a programhibákat.
b) Győződjön meg arról, hogy a kapcsolóalap csatlakozói biztonságosak, és cserélje ki a sérült kulcsokat, amelyek megakadályozhatják a vákuum- vagy tömítési műveleteket.
c) Ha a kijelzőn hiányoznak a vonások, vagy a műveletjelzők hiányoznak, ellenőrizze a laza alapcsatlakozásokat vagy a kijelző képernyő részleges sérülését.

10. KARBANTARTÁS

1) Ismerje meg a kézikönyvet: A gép üzemeltetése előtt alaposan olvassa el a kézikönyvet, és értse meg a beállítási és használati módszereket.
2) Vákuumszivattyú karbantartása: Kövesse a vákuumszivattyú karbantartási irányelveit, beleértve a rendszeres olajcserét. Győződjön meg arról, hogy a szivattyú a megfelelő irányban jár.
3) Olajszint-ellenőrzés: A vákuumszivattyú olajszintje az olajablak magasságának 1/2 és 3/4 része között legyen. Hetente ellenőrizze az olajszintet és az olaj minőségét. Ha az olaj szennyeződik, megfeketedik, emulgeálódik vagy besűrűsödik, azonnal cserélje ki, és új olajjal való feltöltés előtt tisztítsa meg a szivattyút.
4) Elektromos biztonság: Ellenőrizze, hogy a gép földelővezetéke megfelelően csatlakoztatva van-e az elektromos biztonság érdekében.
5) Tömítőanyag-ellenőrzés: Rendszeresen ellenőrizze, hogy a hőszigetelő tartóban lévő tömítőfesték-kendő (politetrafluoretilén) nem tartalmaz-e idegen anyagokat. A tömítőszilárdság megőrzése érdekében ügyeljen arra, hogy a szövet sima legyen.
6) Hibák kezelése: Meghibásodás esetén azonnal kapcsolja ki a készüléket. Szükség esetén nyomja meg a vészleállító gombot. A szellőztetés befejezése után emelje fel a fedelet, kapcsolja ki a gépet, és a hibaelhárítás előtt vizsgálja meg a hiba okát.

11. Figyelmeztetések

1) A vákuumszivattyú motorjának iránya: Győződjön meg róla, hogy a vákuumszivattyú motorja nem fordítva működik.
2) Használat előtti olajtöltés: A gép használata előtt nyissa ki a tanksapkát, és töltse fel 46-os hidraulikaolajjal vagy 100-as vákuumolajjal.
3) Rendszeres olajellenőrzés: Győződjön meg róla, hogy az olajszint mindig az olajablak magasságának 1/4-e felett és 3/4-e alatt van.
4) Olajszennyezés: Víz vagy szennyeződések észlelése esetén cserélje ki az olajat.
5) Olaj szállítás közben: A gép szállítása előtt engedje le az olajat.
6) Kipufogószúrő csere: A kipufogószúrót hathavonta cserélje ki.
7) Külső légforrás nyomása: Győződjön meg róla, hogy a külső légforrás nyomása töltéskor nem haladja meg a 0,2 MPa értéket.
8) Vészleállítás: A vészleállító kapcsoló automatikusan levegőt enged és leállítja a vákuumszivattyút.
9) Tiltott anyagok: Ne használja a gépet gyúlékony vagy robbanásveszélyes anyagok csomagolására.

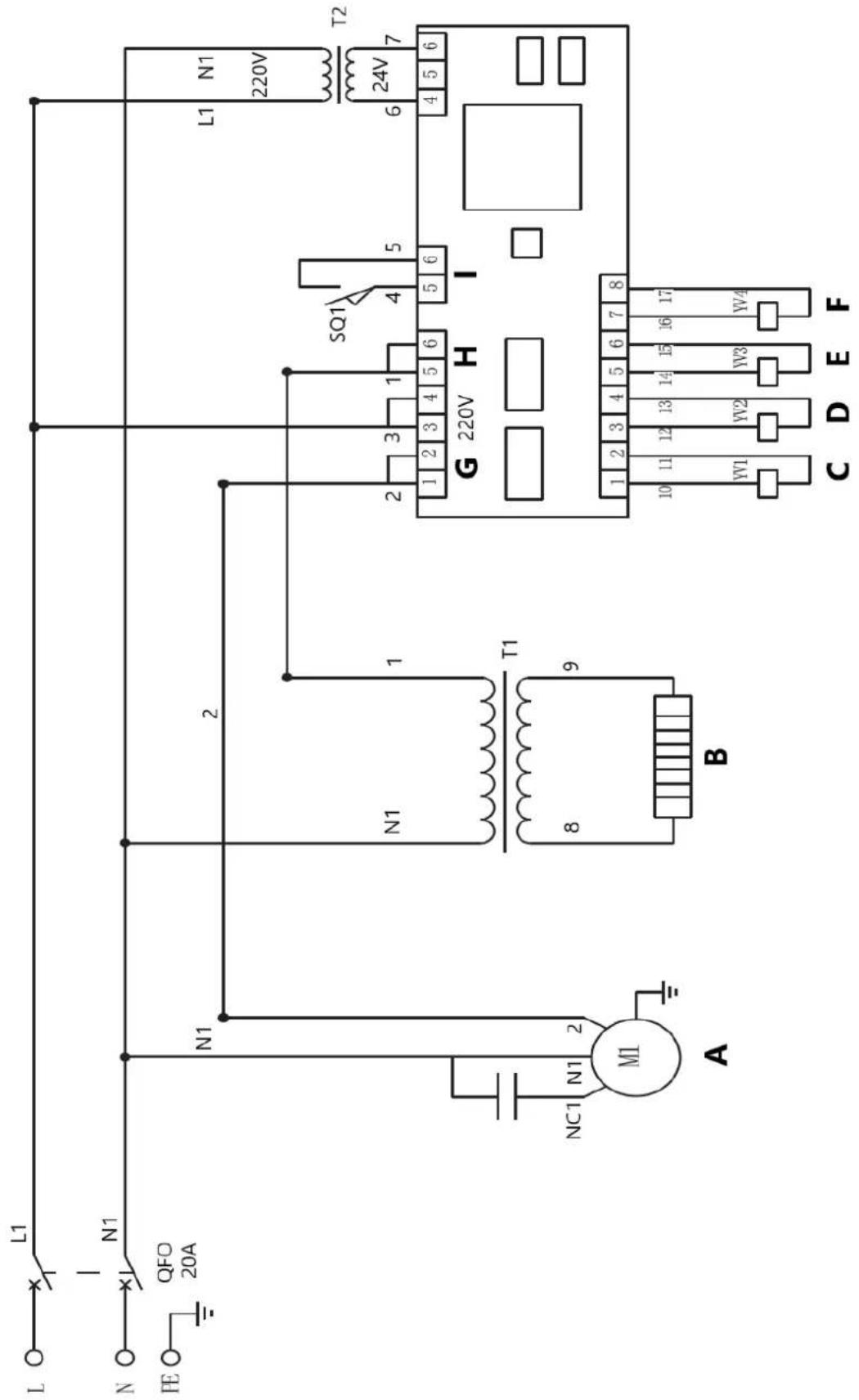

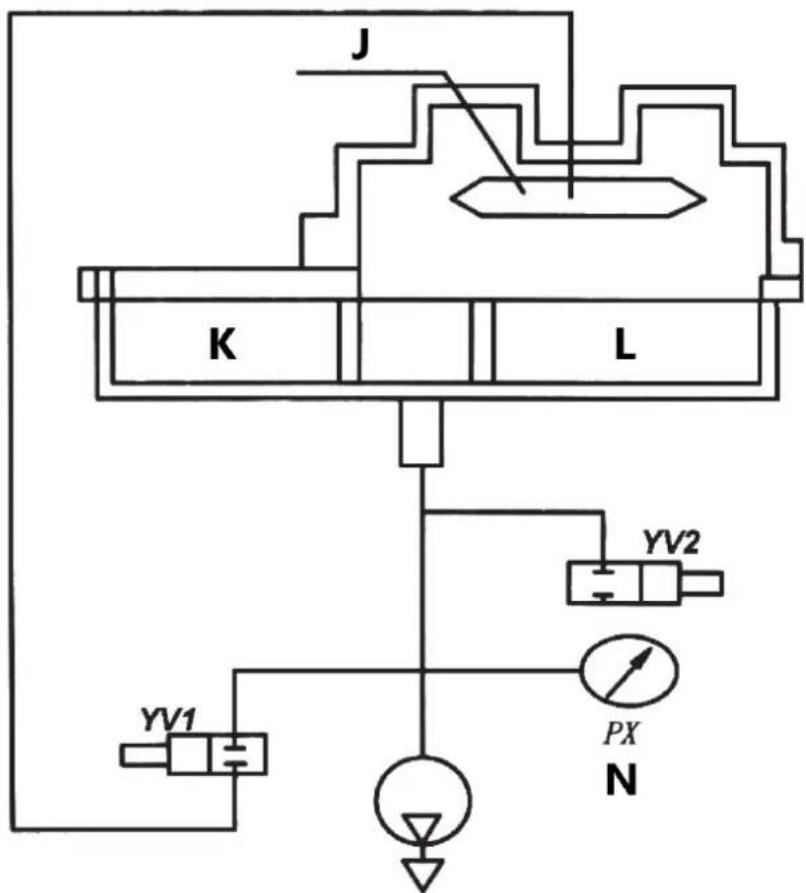

12. Sematikus diagram

L1 N1 FE QFO 20A N1 2 N1 1 NC1 N1 2 M1 A B T1 8 9 SQ1 4 5 G 220V H I L1 N1 220V 24V 7 4 5 6 C D E F

A - Vákuumcsomagolás

B - Felfútés

C - Szivattyú

D - Vant

E - Fújja fel a címet.

F - Pecsét

G - Szivattyú

H - Hõ

I - Indítsa el a oldalt.

J - Légzsák

K - Egy kamra

L - B kamra

N - Vákuummérő
