MANUAL DE UTILIZARE IVPM-9850 MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

1. Date tehnice

Descrierea parametrilor	Valoarea parametrului
Numele produsului	Maşină de ambalat în vid
Model	MSW-IVPM-9850
Tensiune nominală [V~] / frecvență [Hz]	230 / 50
Puterea nominală a motorului [W]	900
Puterea nominală de etanșare [W]	800
Timp de etanșare [sec]	0-9.9
Lățimea liniei de etanșare [mm]	400
Dimensiunile camerei [mm]	440 x 420 x 100
Lățimea maximă a sacului [cm]	40
Timp de vid [sec]	0-99
Gradul de vid [bar]	1
Dimensiuni (lățime x adâncime x înălțime) [cm]	54x40x95
Greutate [kg]	68,5

Caracteristici

Presiunea absolută minimă a camerei de vid <1kPa

2. Prezentare generală

Acest produs este o maşină avansată de ambalare în vid, concepută pentru a sigila automat pungile de ambalare imediat după aspirare. Se realizează un nivel ridicat de vid în interiorul sacului, lăsând aer rezidual minim. Acest proces inhibă creșterea bacteriilor și a altor microorganisme, prevenind oxidarea, mucegaiul și deteriorarea articolelor. În plus, pentru unele produse moi, volumul de ambalare este redus după aspirare, făcând transportul și depozitarea mai eficiente.

3. Domeniul de utilizare

Această serie de mașini de ambalat în vid utilizează pungi de film compozit pentru a sigila termic o varietate de produse, inclusiv solide, pulberi, paste și lichide. Acestea pot fi alimente, specialități locale, produse acvatice, materii prime chimice, hardware și componente electronice. Ambalarea în vid ajută la prevenirea deteriorării cauzate de oxidarea lipidelor și creșterea bacteriilor aerobe. Păstrează calitatea, gustul și culoarea produselor, prelungește durata de valabilitate a acestora și le face mai ușor de transportat și exportat.

Acest produs nu intră în domeniul de aplicare al REGULAMENTULUI (UE) 2017/745 pentru dispozitivele medicale. Nu a fost conceput ca un dispozitiv medical.

4. Caracteristici

• Design cu o singură cameră : o singură cameră are un capac transparent din plexiglas, permitând utilizatorilor să observe cu ușurință procesul de ambalare.
• Design cu dublă cameră : Mașina cu două camere funcționează cu două camere care funcționează alternativ, conectând procesele de etanșare și preparare. Acest lucru îmbunătățește semnificativ eficiența ambalajului.
• Materiale durabile : Camerele superioare și inferioare sunt fabricate din oțel inoxidabil, asigurând o structură durabilă, igienă și rezistentă la coroziune, care îndeplinește standardele de siguranță alimentară.
• Functii multiple : Aparatul realizează aspirarea, sigilarea și imprimarea într-o singură operațiune. Vine cu setări reglabile pentru nivelul de vid, temperatura de etanșare la căldură și timpul de etanșare, permitând utilizatorilor să optimizeze procesul pentru diferite materiale și nevoi de ambalare.
• Capacitate de imprimare : Aparatul poate fi echipat cu un dispozitiv de imprimare care permite etichetarea clară a duratei de valabilitate a produsului, a datei de fabricație și a numărului de serie direct pe linia de etanșare. Acest lucru este în conformitate cu reglementările naționale de etichetare a alimentelor.
• Fiabilă și eficientă : Cu design avansat și funcționalitate completă, această mașină de ambalat în vid oferă performanțe stabile, etanșare puternică și capacități largi de aplicare. Este ușor de utilizat, întreținut și oferă beneficii economice semnificative.

5. Structură și principiu

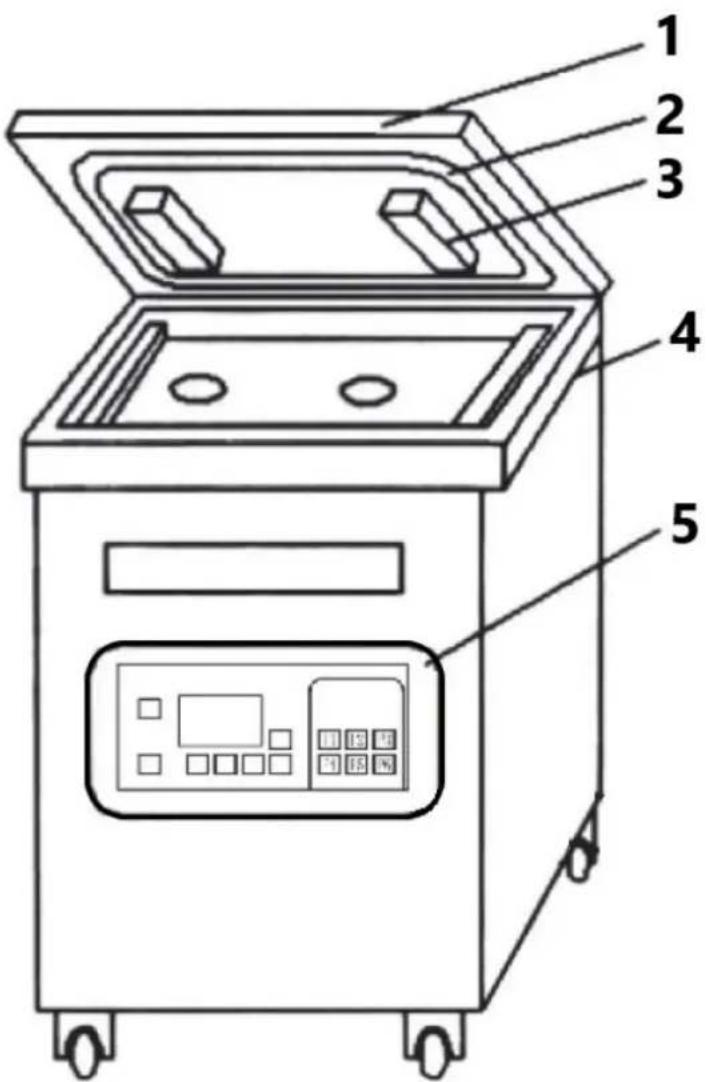

Maşina de ambalat în vid constă din cinci componente principale: capacul de vid, camera de vid, corpul maşinii, componentele electrice și sistemul de vid.

În interiorul capacului de vid, există un sistem de încălzire care folosește o bandă de nichel-crom ca element de încălzire, care este montată pe suportul de termoetanșare. Elementul de încălzire este complet izolat de camera de vid. Suportul de termoetanșare este poziționat aproape de un airbag.

Înainte de începerea procesului de termoetanșare, airbag-ul este într-o stare de vid scăzut. Când începe termoetanșarea, diferența de presiune face ca airbagul să se extindă, care presează capul de fier (bandă de nichel-crom) în jos pentru a aplica căldură pentru etanșare. Atât temperatura de încălzire, cât și timpul de încălzire sunt reglabile pentru a se potrivi diferitelor cerințe de ambalare.

Camera de vid este, de asemenea, echipată cu un dispozitiv de etanșare prin presare termică care funcționează în tandem cu suportul de etanșare termică pentru a finaliza procesul de ambalare.

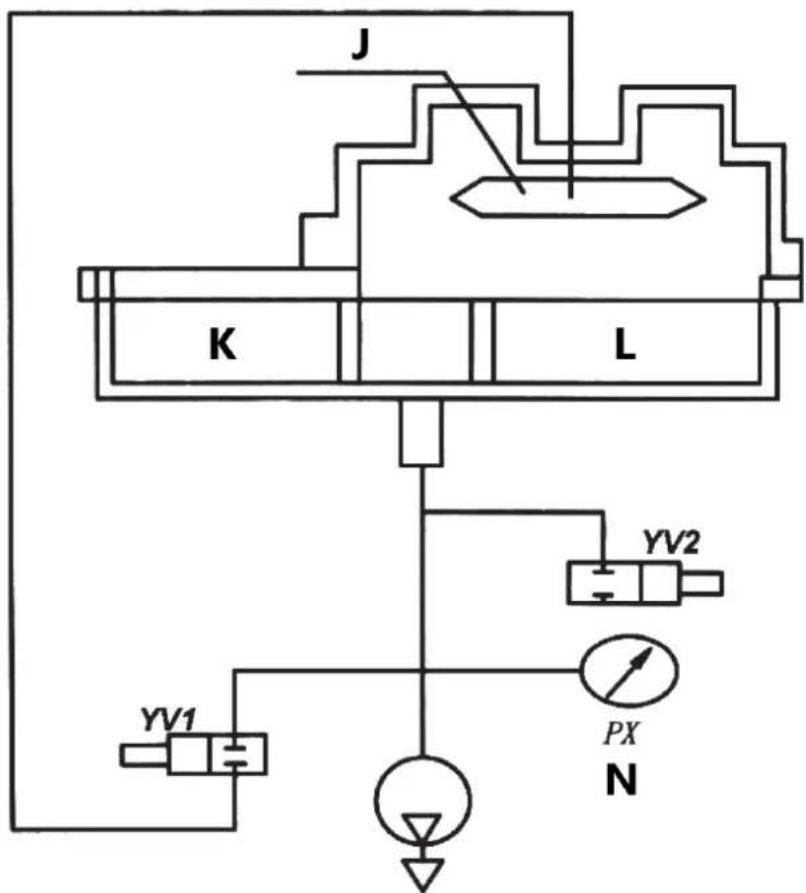

Sistemul de vid al maşinii de ambalat în vid constă din două componente principale: supapa solenoidală de vid (YV1) și supapa solenoidală de aerisire (YV2).

Pentru mașina gonflabilă de ambalare în vid, sistemul de vid include trei supape solenoide: supapa solenoidală de vid (YV1), supapa solenoidală de umplere a airbag-ului (YV2) și supapa solenoidală de aerisire (YV3).

Când pompa de vid este activată, aceasta începe să extragă aer din camera de vid. Odată ce nivelul de vid setat este atins, pompa de vid se oprește, iar sistemul de control trece la următoarea etapă a procesului. Această mașină folosește o pompă de vid cu palete rotative cu o singură etapă pentru extractia aerului.

6. Operarea panoului instrucțiuni


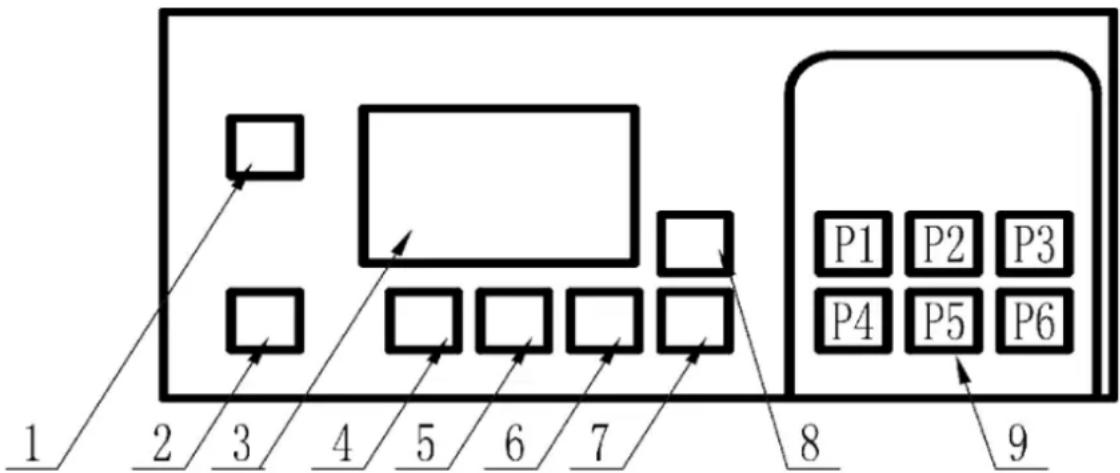

1 - Comutator : Pornește mașina și începe să funcționeze.
2 - Ocrire de urgentă : Apăsați pentru a opri imediat maçina și a intra în modul de așteptare.
3 - Ecran LCD : afișează gradul de vid, împreună cu setările pentru „timp de vid”, „timp de umflare”, „timp de etanșare” și „timp de răcire”.
4 - Pagina anterioară : derulează în sus prin opțiunile „timp de vid”, „timp de umflare”, „timp de etanșare” și „timp de răcire”.
5 - Pagina următoare : derulează în jos prin opțiunile „timp de vid”, „timp de umflare”, „timp de etanșare” și „timp de răcire”.
6 - Creştere : Măreşte setarea de timp selectată.
7 - Reducere : Reduce setarea de timp selectată.
8 - Setare : Apăsați pentru a regla „timpul de vid”, „timpul de umflare”, „timpul de etanșare” și „timpul de răcire”.
9 - P1\~P6 : Vă permite să salvați și să selectați până la 6 presetări de memorie pentru diferite setări de „timp de vid”, „timp de umflare”, „timp de etanșare” și „timp de răcire”.

Indicatori tehnici

1) Interval de timp de pompare : 0–99 secunde, eroare:
2) Interval de timp de etanşare termică : 0–9,9 secunde, eroare:
3) Timp de răcire : reglabil

Instructiuni de operare

1) Setarea timpului de vid : Când aparatul este pornit, ecranul LCD se aprinde, indicând modul de așteptare. Apăsați butonul Set o dată pentru a intra în setarea timpului de vid. Utilizați butoanele Creștere sau Descreștere pentru a regla ora.

2) Setarea timpului de umflare : Apăsați butonul Pagina următoare o dată pentru a trece la setarea timpului de umflare. Utilizați butoanele Creștere sau Descreștere pentru a regla ora.

3) Setarea timpului de etanşare : Apăsați din nou butonul Pagina următoare pentru a accesa setarea timpului de etanşare. Utilizați butoanele Creștere sau Descreștere pentru a regla ora.

4) Setarea timpului de răcire :

Apăsați încă o dată butonul Pagina următoare pentru a seta timpul de răcire. Utilizați butoanele Creștere sau Descreștere pentru a ajusta după cum este necesar.

5) Proces de lucru

În modul de așteptare, când capacul aparatului este închis, programul pornește automat:

a) Pompare : Ecranul LCD afișează gradul de vid, de la 0 MPa la -0,1 MPa, și timpul de vid. Odată ce timpul de vid este încheiat, procesul trece la pasul următor.
b) Sigilare termică : Ecranul LCD arată timpul de sigilare termică. Odată ce timpul de etanșare se termină, se trece la etapa de răcire.
c) Răcire : Ecranul LCD arată timpul de răcire. După ce timpul de răcire se termină, se trece la stadiul de aerisire.
d) Aerisirea : Odată ce aerisirea este completă, capacul se deschide automat.
e) Pentru maşini gonflabile de vid :
Există o etapă suplimentară între pompare și etanșare termică. După pompare, în punga de ambalare se introduce azot sau alt gaz. Odată ce timpul de umflare este complet, se trece la etapa de termoetanșare.

6) Utilizare oprire de urgență

Dacă apare vreo situație anormală în timpul funcționării sau dacă procesul trebuie oprit mai devreme, apăsați butonul Oprire de urgență . Această acțiune oprește procesul și readuce aparatul în modul de așteptare.

7) Instructiuni suplimentare

a) Aparatul se va opri automat dacă rămâne inactiv mai mult de 5 minute.
b) După 20 de secunde de dezumflare, dacă capacul nu a fost deschis, procesul de dezumflare se va închide automat.
c) Pentru a elimina presiunea, tineți apăsate tasta Set și tasta P1 timp de 5 secunde.
d) Pentru a comuta între chineză și engleză, țineți apăsată tasta Set și tasta P3 timp de 10 secunde.
e) Datele vor fi salvate automat în 2 secunde când utilizati modul memorie (P1–P6).

7. Inspectie și reglare

1) Inspectie inițială

După despachetare, utilizați lista de ambalare pentru a vă asigura că toate accesoriiile sunt incluse și pentru a verifica dacă niciun şurub de pe mașină nu este slăbit. Pentru mașinile de vid cu o singură cameră, verificați dacă capacul din plexiglas se mișcă ușor în sus și în jos.

Pentru maşinile de aspirare cu dublă cameră (plate), verificați dacă capacul de vid se mișcă liber de la stânga la dreapta.

2) Lubrifiere

Aplicați o cantitate adecvată de ulei lubrifiant pe toate piesele în mișcare, orificiile de ulei și duzele. Urmați instrucțiunile pompei de vid pentru a adăuga cantitatea corectă de ulei de vid în pompă. Umpleți uleiul la 3/4 din înălțimea ferestreii de ulei de vid prin orificiul de umplere cu ulei. În timpul funcționării, asigurați-vă că nivelul uleiului nu scade sub 1/4 din înălțimea ferestreii, iar nivelul maxim de ulei nu trebuie să depășească 3/4 din înălțimea ferestreii.

3) Ajustare

Reglați gradul de vid în funcție de cerințele materialelor de ambalare. Alegeți timpul optim de pompare pentru a atinge nivelul de vid dorit. Cu cât timpul de pompare este mai lung, cu atât este mai mare gradul de vid.

b) Reglarea timpului de termoetanşare

Setați timpul de termosigilare (0–9,9 secunde) pe panou în funcție de materialul pungilor de ambalare și articolele care se sigilează. Începeți cu un timp de etanșare mai mic și creșteți-l treptat până când se obține aspectul și rezistența dorite de etanșare.

8. Procesul de operare

1) Porniți alimentarea

Porniți mașina prin pornirea comutatorului de alimentare. Setați următorii parametri în funcție de nevoile dvs. de ambalare:

o Timp de pompare
o Timp de etanşare termică
o Timp de răcire
o Timp de inflație (dacă este cazul)

2) Pregătiți articolele pentru ambalare

Puneți articolele în punga de ambalare (cum ar fi o pungă compozită de plastic sau o pungă compozită din folie de aluminiu). Introduceți punga într-una dintre camerele de vid. Ridicați banda de presiune și poziționați cu grijă gura pungii uniform pe cadrul inferior de termoetanșare. Coborâți banda de presiune pentru a fixa punga pe loc.

3) Începeti procesul de vid

Apăsați în jos capacul aspiratorului. Odată ce pompa de vid pornește, capacul va fi sigilat automat de forța de vid. Timpul de vid poate fi ajustat în funcție de cerințele de ambalare.

4) Proces de etanşare

Când timpul de vid setat este atins (atingerea gradului de vid dorit), pomparea se va opri, iar supapa solenoidală se va cupla pentru a începe procesul de etanșare. Reglați timpul și temperatura de etanșare în funcție de specificațiile materialelor pungii de ambalare utilizate.

5) Răcire și aerisire

Odată ce timpul de etanșare setat este încheiat, procesul de răcire va începe. După răcire, electrovalva de aerisire se va cupla, permitând aerului să intre în camera de vid, iar capacul de vid se va ridica automat. În acest moment, procesul de ambalare în vid este terminat, iar mașina este pregătită pentru următorul ciclu de ambalare.

6) Pentru maşini gonflabile de ambalat în vid

Dacă se folosește o mașină gonflabilă de ambalare în vid, după ce aerul din camera de vid este pompat, gazul necesar (de obicei azot) este introdus în punga de ambalare. Apoi, începe procesul de termoetanșare. După etanșare, orice gaz rămas în camera de vid este extras. În cele din urmă, electrovalva de aerisire este activată, completând procesul de ambalare.

9. Defectiuni comune și depanare

1) Probleme cu vidul (nu va aspira sau cu un grad scăzut de vid):

a) Verificați dacă pompa de vid se rotește în direcția corectă, potrivit săgeții motorului. Dacă nu, ajustați faza imediat.
b) Pentru o maşină nouă, asigurați-vă că inelul de etanșare al capacului de vid se aliniază corect cu suprafața camerei. Aplicați o ușoară presiune pe capac pentru a asigura etanșarea completă.
c) Verificați dacă microîntrerupătorul unei mașini de ambalat în vid cu o singură cameră are un contact bun sau dacă întrerupătorul de limită al unei mașini cu două camere este în poziție. Reglați microîntrerupătorul sau întrerupătorul de limită după cum este necesar.
d) Inspectați supapa de aerisire pentru închiderea etanșă. Dacă supapa sau solenoidul sunt îmbătrânite, murdare sau nealiniate, poate cauza scurgeri. Reparați sau înlocuiți piesele defecte dacă este necesar.
e) Examinați toate părțile circuitului pentru scurgeri sau conexiuni slăbite.

2) Calitate slabă a etanşării termice :

a) Asigurați-vă că deschiderea pungii de ambalare este curată, fără murdărie în punctul de etanșare.
b) Verificați dacă elementul de încălzire cu nichel-crom funcționează corect și verificați dacă există scurtcircuite sau circuite deschise.

3) Defecțiuni la placa principală :

a) Păstrați circuitul plăcii principale curat și uscat, fără resturi metalice pentru a preveni scurtcircuite sau erori de program.
b) Asigurați-vă că conexiunile de la baza comutatorului sunt sigure și înlocuiți cheile deteriorate care pot împiedica actiunile de vid sau de etanșare.
c) Dacă afișajul indică curse lipsă sau indicatorii de acțiune sunt absenți, verificați dacă există conexiuni la bază slăbite sau un ecran de afișare parțial deteriorat.

10. Întreținere

1) Familiarizați-vă cu manualul : Citiți manualul cu atenție înainte de a utiliza mașina și înțelegeți metodele de reglare și utilizare.
2) Întreținerea pompei de vid : Urmați instrucțiunile de întreținere ale pompei de vid, inclusiv schimbări regulate de ulei. Asigurați-vă că pompa funcționează în direcția corectă.
3) Monitorizarea nivelului de ulei : Asigurați-vă că nivelul de ulei al pompei de vid este între 1/2 și 3/4 din înălțimea geamului de ulei. Verificați săptămânal nivelul uleiului și calitatea. Dacă uleiul devine contaminat, înnegrit, emulsionat sau îngroșat, înlocuiți-l imediat și curățați pompa înainte de a umple uleiul nou.
4) Siguranța electrică : Verificați dacă firul de împământare al mașinii este conectat corespunzător pentru a asigura siguranța electrică.
5) Verificarea pânzei de etanşare : Inspectați în mod regulat cârpa de colorare de etanşare (politetrafluoretilenă) de pe suportul de etanşare la căldură pentru a depista corpurile străine. Asigurați-vă că pânza este netedă pentru a menține rezistența de etanşare.
6) Defecțiuni de manipulare : În cazul unei defecțiuni, opriți imediat alimentarea. Dacă este necesar, apăsați butonul de oprire de urgență. Odată ce aerisirea este completă, ridicati capacul, opriți mașina și verificați cauza defecțiunii înainte de depanare.

11. Atenționări

1) Direcția motorului pompei de vid : Asigurați-vă că motorul pompei de vid nu funcționează în sens invers.
2) Umplere cu ulei înainte de utilizare : Înainte de a utiliza maçina, deschideți capacul rezervorului și umpleți cu ulei hidraulic 46 sau ulei de vid 100.
3) Verificări regulate ale uleiului : Asigurați-vă că nivelul uleiului este întotdeauna peste 1/4 și sub 3/4 din înălțimea geamului de ulei.
4) Contaminare cu ulei : Înlocuiti uleiul dacă sunt detectate apă sau impurități.
5) Uleiul în timpul transportului : Scurgeți uleiul înainte de a transporta maçina.
6) Înlocuirea filtrului de evacuare : Înlocuiti filtrul de evacuare la fiecare șase luni.
7) Presiunea sursei de aer externă : Asigurați-vă că presiunea sursei de aer externă nu depășește 0,2 MPa la încărcare.
8) Oprire de urgență : Comutatorul de oprire de urgență eliberează aer și oprește automat pompa de vid.
9) Materiale interzise : Nu folosiți maçina pentru a împacheta materiale inflamabile sau explozive.

1. Diagrama schematică


L1 N1 FE QFO 20A N1 2 N1 1 NC1 N1 2 M1 A B T1 8 9 SQ1 4 5 G 220V H I L1 N1 220V 24V 7 6 4 5 6 C D E F
