NAUDOJIMO INSTRUKCIJA IVPM-9850 MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra jpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

1. Techniniai duomenys

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	Vakuuminio pakavimo mašina
Modelis	MSW-IVPM-9850
Nominali įtampa [V~] / dažnis [Hz]	230 / 50
Nominali variklio galia [W]	900
Nominali sandarinimo galia [W]	800
Sandarinimo laikas [sek.]	0-9.9
Sandarinimo linijos plotis [mm]	400
Kameros matmenys [mm]	440 x 420 x 100
Didžiausias krepšio plotis [cm]	40
Vakuumo laikas [sek.]	0-99
Vakuuminis laipsnis [bar]	1
Matmenys (plotis x gylis x aukštis) [cm]	54x40x95
Svoris [kg]	68,5

Charakteristikos

Minimalus absolutus vakuuminės kameros slėgis <1 kPa

2. Apžvalga

Šis produktas yra pažangi vakuuminio pakavimo mašina, skirta automatiškai užsandarinti pakavimo maišelius iškart po išsiurbimo. Maišelio viduje pasiekiamas aukštas vakuumo lygis, paliekant minimalų likutinį orą. Šis procesas stabdo bakterijų ir kitų mikroorganizmų augimą, užkertant kelią daiktų oksidacijai, pelėsiui ir gedimui. Be to, kai kurių minkštų gaminių pakuotės tūris sumažėja po išsiurbimo, todėl transportavimas ir sandėliavimas tampa efektyvesnis.

3. Naudojimo sritis

Šioje vakuuminio pakavimo mašinų serijoje naudojami kompoziciniai plėvelės maišeliai įvairiems produktams, įskaitant kietas medžiagas, miltelius, pastas ir skysčius, karštai sandarinti. Tai gali būti maistas, vietiniai gaminiai, vandens produktai, cheminės žaliavos, techninė įranga ir elektroniniai komponentai. Vakuuminė pakuotė padeda išvengti gedimo, kurį sukelia lipidų oksidacija ir aerobinių bakterijų augimas. Taip išsaugoma produktų kokybė, skonis ir spalva, pailgėja jų galiojimo laikas, lengviau transportuojami ir eksportuojami.

Šiam gaminiui netaikomas REGLAMENTAS (ES) 2017/745 dėl medicinos prietaisų. Jis nebuvo sukurtas kaip medicinos prietaisas.

4. Savybès

- Vienos kameros dizainas : Vienoje kameroje yra permatomas organinio stiklo dangtis, todėl vartotojai gali lengvai stebėti pakavimo procesą.

- Dviejų kamerų konstrukcija : Dviejų kamerų mašina veikia su dviem pakaitomis veikiančiomis kameromis, jungiančiomis sandarinimo ir paruošimo procesus. Tai žymiai pagerina pakavimo efektyvumą.

- Patvarios medžiagos : Viršutinė ir apatinė kameros pagamintos iš nerūdijančio plieno, todėl užtikrinama patvari, higieniška ir atspari korozijai konstrukcija, atitinkanti maisto saugos standartus.

- Kelios funkcijos : aparatas siurbia, užsandarina ir spausdina viena operacija. Jame yra reguliuojami vakuumo lygio, karščio sandarinimo temperatūros ir sandarinimo laiko nustatymai, todėl vartotojai gali optimizuoti procesą, kad atitiktų skirtingas medžiagas ir pakavimo poreikius.

- Galimybė spausdinti : mašinoje gali būti spausdinimo įtaisas, leidžiantis aiškiai pažymėti gaminio galiojimo laiką, pagaminimo datą ir serijos numerį tiesiai ant sandarinimo linijos. Tai atitinka nacionalinius maisto produktų ženklinimo reglamentus.

- Patikimas ir efektyvus : Dėl pažangaus dizaino ir visiško funkcionalumo ši vakuuminio pakavimo mašina užtikrina stabilų veikimą, tvirtą sandarumą ir plačias pritaikymo galimybes. Jį lengva naudoti, prižiūrėti ir duoda didelę ekonominę naudą.

5. Struktūra ir principas

Vakuuminio pakavimo mašiną sudaro penki pagrindiniai komponentai: vakuuminis dangtis, vakuuminė kamera, mašinos korpusas, elektriniai komponentai ir vakuuminė sistema.

Vakuuminio dangčio viduje yra šildymo sistema, kuri kaip kaitinimo elementą naudoja nikelio-chromo juostą, kuri montuojama ant terminio sandarinimo kronšteino. Šildymo elementas yra visiškai izoliuotas nuo vakuuminės kameros. Šilumos sandarinimo laikiklis yra šalia oro pagalvės.

Prieš prasidedant terminio sandarinimo procesui, oro pagalvė yra žemo vakuumo būsenoje. Kai prasideda terminis sandarinimas, dėl slėgio skirtumo oro pagalvė išsiplečia, o tai spaudžia geležinę galvutę (nikelio-chromo juostelę) žemyn, kad būtų šildoma sandarinimui. Tiek šildymo temperatūra, tiek šildymo laikas yra reguliuojami, kad atitiktų skirtingus pakuotės reikalavimus.

Vakuuminėje kameroje taip pat yra karšto presavimo sandarinimo įtaisas, kuris veikia kartu su terminio sandarinimo kronšteinu, kad užbaigtų pakavimo procesą.

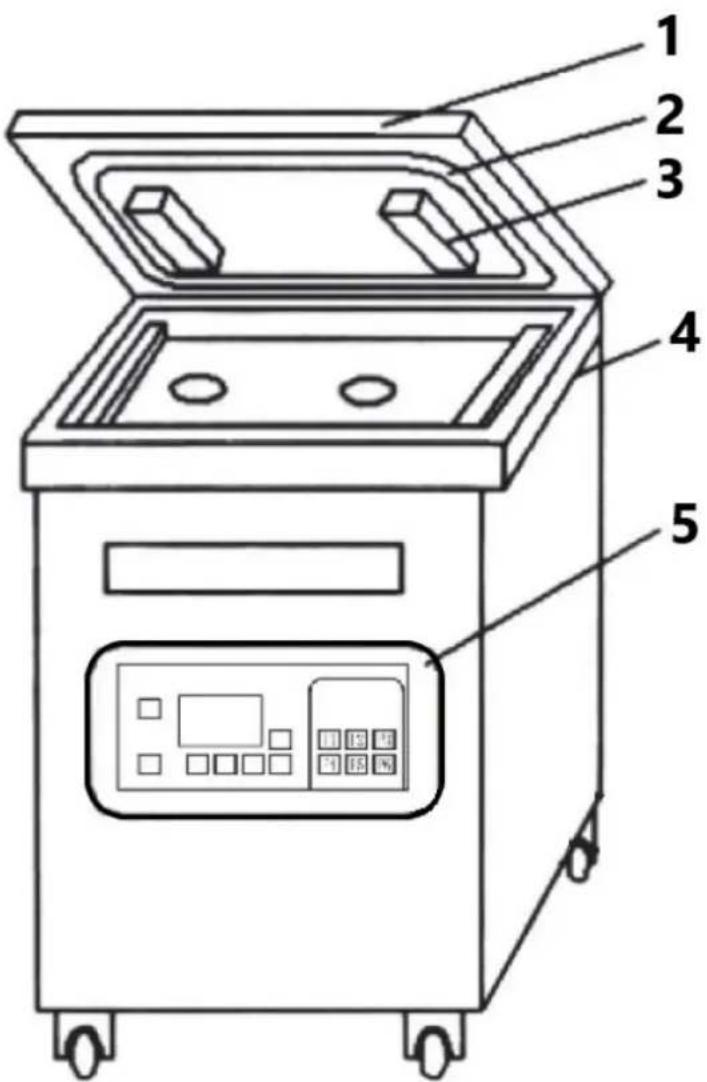

1 - Plexiglas dangtelis
2 - Sandarinimo žiedas
3 - Paspaudus juostelę
4 - Vakuuminė kamera
5 - Valdymo skydelis

Vakuuminė sistema

Vakuuminio pakavimo mašinos vakuuminė sistema susideda iš dviejų pagrindinių komponentų: vakuuminio solenoidinio vožtuvo (YV1) ir išleidimo solenoidinio vožtuvo (YV2).

Pripučiamoje vakuuminėje pakavimo mašinoje vakuuminę sistemą sudaro trys solenoidiniai vožtuvaí: vakuuminis solenoidinis vožtuvas (YV1), oro pagalvės užpildymo solenoidinis vožtuvas (YV2) ir išleidimo solenoidinis vožtuvas (YV3).

Jjungus vakuuminį siurblį, jis pradeda siurbti orą iš vakuuminės kameros. Kai pasiekiamas nustatytas vakuumo lygis, vakuuminis siurblys sustoja, o valdymo sistema pereina prie kito proceso žingsnio. Šioje mašinoje oro ištraukimui naudojamas vienpakopis rotacinis mentinis vakuuminis siurblys.

6. Skydelio veikimas nurodymus


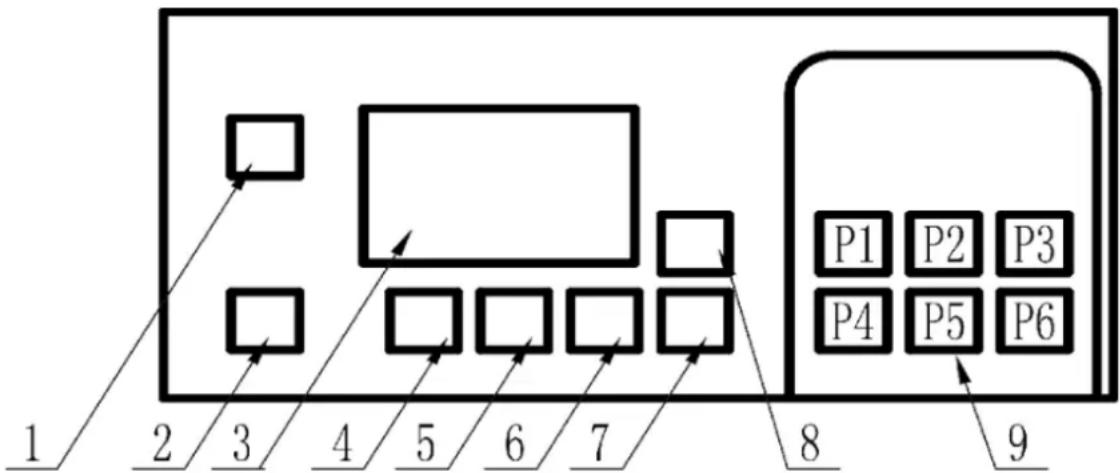

1 - Jungiklis : jjungia mašiną ir pradeda veikti.
2 - Avarinis stabdymas : paspauskite norédami nedelsiant sustabdyti mašiną ir jjungti budėjimo režimą.
3 - LCD ekranas : rodo vakuumo laipsnj kartu su „vakuuminio laiko“, „pripūtimo laiko“, „sandarinimo laiko“ ir „aušinimo laiko“ nustatymais.
4 - Ankstesnis puslapis : slenka aukštyn per parinktis „vakuumo laikas“, „pripūtimo laikas“, „užsandarinimo laikas“ ir „aušinimo laikas“.
5 - Kitas puslapis : slenka žemyn per parinktis „vakuumo laikas“, „pripūtimo laikas“, „užsandarinimo laikas“ ir „aušinimo laikas“.
6 - Padidinti : padidina pasirinktą laiko nustatymą.
7 - Decrease : sumažina pasirinktą laiko nustatymą.
8 - Nustatyti : paspauskite norėdami sureguliuoti vakuumo laiką, pripūtimo laiką, sandarinimo laiką ir aušinimo laiką.
9 - P1\~P6 : leidžia išsaugoti ir pasirinkti iki 6 iš anksto nustatytų atminties nustatymų skirtingiems „vakuuminio laiko“, „pripūtimo laiko“, „užsandarinimo laiko“ ir „aušinimo laiko“ parametrams.

Techniniai rodikliai

1) Siurbimo trukmė : 0–99 sekundės, klaida:
2) Šilumos sandarinimo trukmė : 0–9,9 sekundės, klaida:
3) Aušinimo laikas : Reguliuojamas

Naudojimo instrukcijos

1) Vakuuminio laiko nustatymas :
Kai aparatas jjungiamas, užsidega LCD ekranas, rodantis budėjimo režimą. Vieną kartą paspauskite mygtuką Nustatyti, kad įvestumėte vakuumo laiko nustatymą. Norėdami sureguliuoti laiką, naudokite didinimo arba mažinimo mygtukus.

2) Infliacijos laiko nustatymas : Vieną kartą paspauskite mygtuką Kitas puslapis, kad pereitumėte prie pripūtimo laiko nustatymo. Norėdami sureguliuoti laiką, naudokite didinimo arba mažinimo mygtukus.

3) Sandarinimo laiko nustatymas :

Dar kartą paspauskite mygtuką Kitas puslapis, kad pasiektumėte sandarinimo laiko nustatymą. Norėdami sureguliuoti laiką, naudokite didinimo arba mažinimo mygtukus.

4) Aušinimo laiko nustatymas :

Dar kartą paspauskite mygtuką Kitas puslapis, kad nustatytumėte aušinimo laiką. Jei reikia, naudokite didinimo arba mažinimo mygtukus.

5) Darbo procesas

Budėjimo režimu, kai mašinos dangtis uždarytas, programa paleidžiama automatiškai:

a) Siurbimas : LCD ekrane rodomas vakuumo laipsnis nuo 0 MPa iki -0,1 MPa ir vakuumo laikas. Pasibaigus vakuumo laikui, procesas pereina prie kito žingsnio.
b) Šilumos sandarinimas : LCD ekrane rodomas karščio sandarinimo laikas. Pasibaigus sandarinimo laikui, jis pereina į aušinimo etapa.
c) Aušinimas : LCD ekrane rodomas aušinimo laikas. Pasibaigus aušinimo laikui, jis pereina į ventiliacijos stadija.
d) Vėdinimas : baigus ventiliaciją, dangtis atsidaro automatiškai.
e) Pripučiamoms vakuuminėms mašinoms :

Tarp siurbimo ir terminio sandarinimo yra papildomas žingsnis. Po siurbimo į pakavimo maišelį įleidžiamas azotas ar kitos dujos. Pasibaigus pripūtimo laikui, pereinama į terminio sandarinimo etapą.

6) Avarinio sustabdymo naudojimas

Jei veikimo metu įvyksta kokia nors nejprasta situacija arba jei procesą reikia sustabdyti anksčiau, paspauskite avarinio sustabdymo mygtuką. Šis veiksmas sustabdo procesą ir grążina įrenginį j budėjimo režimą.

7) Papildomos instrukcijos

a) Aparatas automatiškai išsijungs, jei nedirbs ilgiau nei 5 minutes.
b) Po 20 sekundžių ištuštinimo, jei dangtelis nebuvo atidarytas, išleidimo procesas automatiškai užsidarys.
c) Norėdami išvalyti slėgį, 5 sekundes palaikykite nuspaudę mygtuką Set ir P1.
d) Norėdami perjungti iš kinų kalbos į anglų kalbą, 10 sekundžių palaikykite nuspaudę klavišus Set ir P3.
e) Naudojant atminties režimą (P1–P6), duomenys bus automatiškai išsaugoti per 2 sekundes.

7. Apžiūra ir reguliavimas

1) Pirminė apžiūra

Išpakavę naudokite pakavimo sąrašą, kad įsitikintumėte, jog yra visi priedai, ir patikrinkite, ar nėra atsilaisvinusių mašinos varžtų. Vienos kameros vakuuminėse mašinose patikrinkite, ar organinio stiklo dangtis sklandžiai juda aukštyn ir žemyn. Dviejų kamerų (plokščių) vakuuminių mašinų atveju patikrinkite, ar vakuuminis dangtelis laisvai juda iš kairės į dešinę.

2) Tepimas

Visas judančias dalis, alyvos angas ir purkštukus sutepkite tinkamu tepimo alyvos kiekiu. Vadovaukitės vakuuminio siurblio instrukcijomis, kad į siurblį jpiltumėte reikiamą vakuuminės alyvos kiekį. Per alyvos įpylimo angą įpilkite alyvos iki 3/4 vakuuminio alyvos langelio aukščio.

Eksploatacijos metu įsitikinkite, kad alyvos lygis nenukrenta žemiau 1/4 lango aukščio, o maksimalus alyvos lygis neturi viršyti 3/4 lango aukščio.

3) Koregavimas

a) Vakuuminio laipsnio reguliavimas
Sureguliuokite vakuumo laipsnį pagal pakuotės medžiagų reikalavimus. Pasirinkite optimalų siurbimo laiką, kad pasiektumėte pageidaujamą vakuumo lygį. Kuo ilgesnis siurbimo laikas, tuo didesnis vakuumo laipsnis.
b) Šilumos sandarinimo laiko reguliavimas
Skydelyje nustatykite terminio sandarinimo laiką (0–9,9 sekundės), atsižvelgdami j pakavimo maišelių medžiagą ir sandarinamus daiktus. Pradėkite nuo trumpesnio sandarinimo termino laiko ir palaipsniui jį didinkite, kol pasieksite norimą sandarinimo išvaizdą ir stiprumą.

8. Veikimo procesas

1) Ijunkite maitinimą

Jjunkite mašiną jjungdami maitinimo jungiklj. Pagal pakuotės poreikius nustatykite šiuos parametrus:

o Siurbimo laikas
o Šilumos sandarinimo laikas
o Aušinimo laikas
o Pripūtimo laikas (jei taikoma)

2) Paruoškite daiktus pakavimui

Įđėkite daiktus į pakavimo maišelį (pvz., plastikinį kompozitinį maišelį arba aliuminio folijos kompozicinį maišelį). Įđėkite maišelį į vieną iš vakuuminių kamerų. Pakelkite slėgio juostelę ir atsargiai tolygiai uždėkite maišelio angą ant apatinio karščio sandarinimo rėmo. Nuleiskite slėgio juostą, kad pritvirtintumėte maišelį.

3) Pradėkite vakuumini procesą

Nuspauskite vakuuminį dangtelį. Kai vakuuminis siurblys įsijungs, dangtis bus automatiškai užsandarintas vakuumo jėga. Vakuumo laiką galima reguliuoti pagal pakuotės reikalavimus.

Pasiekus nustatytą vakuumo laiką (pasiekus pageidaujamą vakuumo laipsnj), siurbimas sustos, o solenoidinis vožtuvas įsijungs, kad prasidėtų sandarinimo procesas. Sureguliuokite sandarinimo laiką ir temperatūrą pagal naudojamo pakavimo maišelio medžiagos specifikacijas.

5) Aušinimas ir vėdinimas

Pasibaigus nustatytam terminio sandarinimo laikui, prasidės aušinimo procesas. Po aušinimo jsijungs ventiliacijos solenoidinis vožtuvas, leisdamas orui patekti į vakuumo kamerą, o vakuuminis dangtelis automatiškai pakils. Šiuo metu vakuuminio pakavimo procesas baigtas ir mašina paruošta kitam pakavimo ciklui.

6) Pripučiamoms vakuuminio pakavimo mašinoms

Jei naudojama pripučiama vakuuminio pakavimo mašina, išpumpavus orą iš vakuuminės kameros, į pakavimo maišelį įleidžiamos reikiamos dujos (dažniausiai azotas). Tada prasideda terminio sandarinimo procesas. Po sandarinimo visos vakuuminėje kameroje likusios dujos

ištraukiamos. Galiausiai jjungiamas išleidimo solenoidinis vožtuvas, užbaigiant pakavimo procesą.

9. Dažni gedimai ir trikčių šalinimas

1) Vakuuminės problemos (nebus vakuuminis arba žemas vakuumo laipsnis):

a) Patikrinkite, ar vakuuminis siurblys sukasi teisinga kryptimi, atitinkančia variklio rodyklę. Jei ne, nedelsdami sureguliuokite fazę.
b) Jei naudojate naują mašiną, įsitikinkite, kad vakuuminio dangtelio sandarinimo žiedas tinkamai susilieja su kameros paviršiumi. Šiek tiek paspauskite dangtelį, kad užtikrintumėte visišką sandarumą.
c) Patikrinkite, ar vienos kameros vakuuminio pakavimo mašinos mikrojungiklis turi gerą kontaktą, ar dviejų kamerų mašinos ribinis jungiklis yra padėtyje. Jei reikia, sureguliuokite mikrojungiklj arba ribinį jungiklj.
d) Patikrinkite, ar išleidimo vožtuvas sandariai uždarytas. Jei vožtuvas arba solenoidas yra pasenę, nešvarūs arba netinkamai sureguliuoti, gali atsirasti nuotėkis. Jei reikia, suremontuokite arba pakeiskite sugedusias dalis.
e) Patikrinkite visas grandinės dalis, ar nėra nuotėkio ar laisvų jungčių.

2) Prasta šilumos sandarinimo kokybė :

a) Isitikinkite, kad pakuotės maišelio anga yra švari, o sandarinimo vietoje nėra nešvarumu.
b) Patikrinkite, ar nikelio-chromo kaitinimo elementas veikia tinkamai, ir patikrinkite, ar nèra trumpujų jungimų ar atvirų grandinių.

3) Pagrindinės plokštės gedimai :

a) Laikykite pagrindinės plokštės grandinę švarią ir sausą, be metalinių šiukšlių, kad išvengtumėte trumpojo jungimo ar programos klaidų.
b) Jsitikinkite, kad jungiklio pagrindo jungtys yra saugios, ir pakeiskite pažeistus raktus, kurie gali užkirsti kelią vakuumo ar sandarinimo veiksmams.
c) Jei ekrane rodoma, kad trūksta judesių arba nėra veiksmo indikatorių, patikrinkite, ar nėra laisvų pagrindo jungčių arba iš dalies nepažeistas ekranas.

10. Priežiūra

1) Susipažinkite su vadovu : Prieš naudodami mašiną, atidžiai perskaitykite vadovą ir supraskite reguliavimo bei naudojimo būdus.
2) Vakuuminio siurblio priežiūra : laikykitės vakuuminio siurblio priežiūros gairių, įskaitant reguliarų alyvos keitimą. Jsitikinkite, kad siurblys veikia teisinga kryptimi.
3) Alyvos lygio stebėjimas : įsitikinkite, kad vakuuminio siurblio alyvos lygis yra nuo 1/2 iki 3/4 alyvos lango aukščio. Kas savaitę tikrinkite alyvos lygį ir kokybę. Jei alyva užsiteršia, pajuoduoja, susidarė emulsija arba sutirštėja, nedelsdami ją pakeiskite ir išvalykite siurblį prieš pildami naują alyvą.
4) Elektros sauga : patikrinkite, ar mašinos jžeminimo laidas yra tinkamai prijungtas, kad užtikrintumėte elektros saugą.
5) Sandarinimo audeklo patikrinimas : Reguliariai tikrinkite sandarinimo dažų audinį (politetrafluoretileną) ant karščio sandarinimo atramos, ar jame nėra pašalinių medžiagų. Jsitikinkite, kad audinys yra lygus, kad išlaikytumėte sandarinimo stiprumą.

6) Valdymo gedimai : gedimo atveju nedelsdami išjunkite maitinimą. Jei reikia, paspauskite avarinio stabdymo mygtuką. Baigę oro išleidimą, pakelkite dangtį, išjunkite mašiną ir patikrinkite gedimo priežastį, prieš pradėdami trikčių šalinimą.

11. Íspėjimai

1) Vakuuminio siurblio variklio kryptis : jsitikinkite, kad vakuuminio siurblio variklis neveikia atbuline eiga.
2) Alyvos užpildymas prieš naudojimą : prieš naudodami mašiną atidarykite bako dangtelį ir jpilkite 46 hidraulinės alyvos arba 100 vakuuminės alyvos.
3) Reguliarus alyvos tikrinimas : jsitikinkite, kad alyvos lygis visada yra didesnis nei 1/4 ir mažesnis nei 3/4 alyvos lango aukščio.
4) Alyvos užterštumas : Pakeiskite alyvą, jei aptinkama vandens ar priemaišų.
5) Alyva transportavimo metu : prieš transportuodami mašiną išleiskite alyvą.
6) Išmetimo filtro keitimas : keiskite išmetimo filtrą kas šešis mėnesius.
7) Išorinio oro šaltinio slėgis : įsitikinkite, kad išorinio oro šaltinio slėgis įkraunant neviršija 0,2 MPa.
8) Avarinis stabdymas : avarinio stabdymo jungiklis išleidžia orą ir automatiškai sustabdo vakuuminį siurblį.
9) Draudžiamos medžiagos : Nenaudokite mašinos degioms ar sprogioms medžiagoms pakuoti.

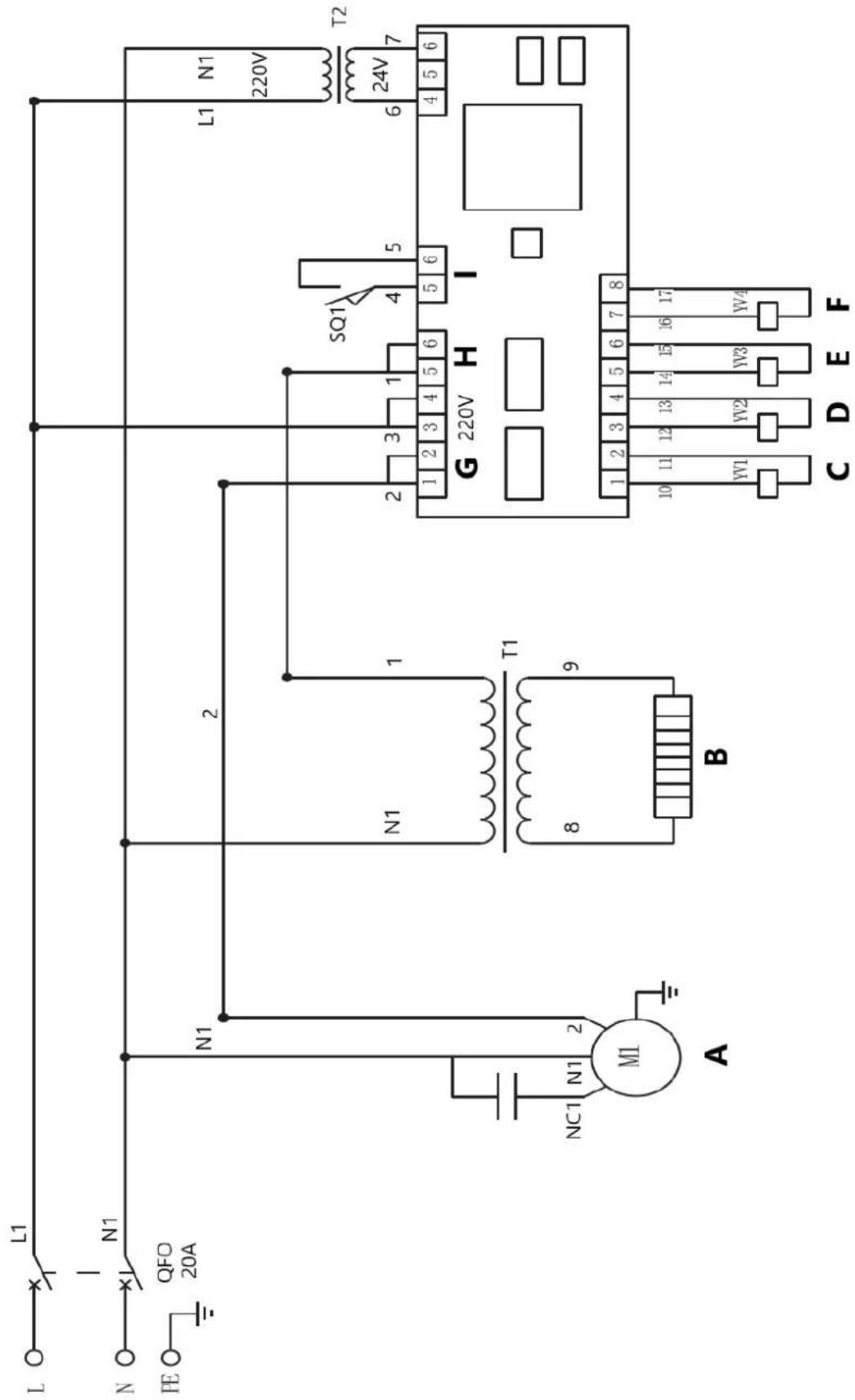

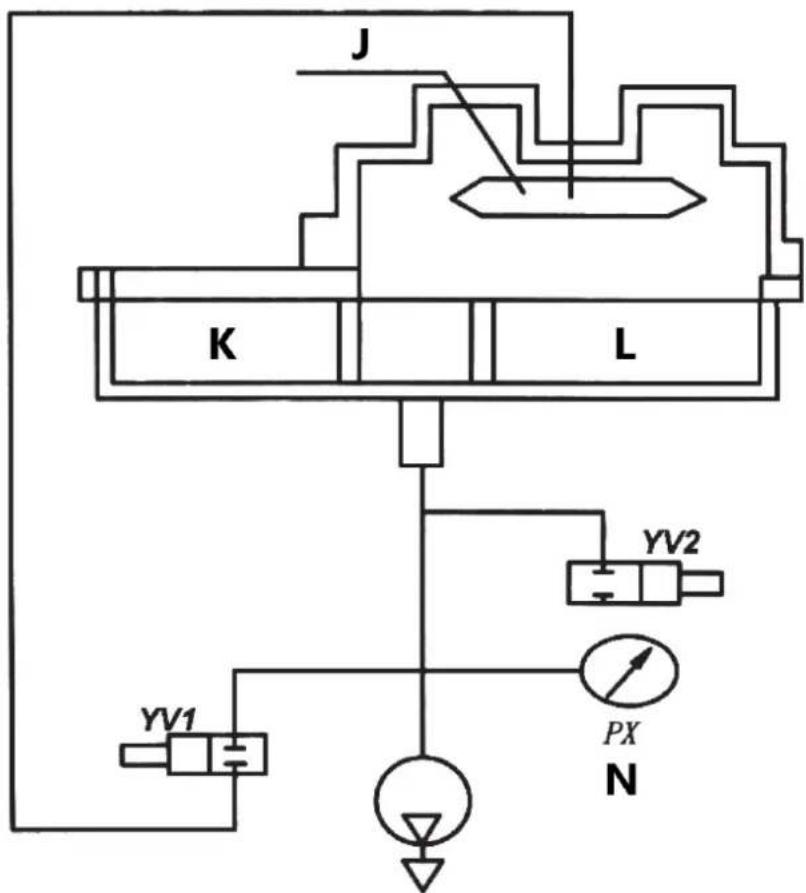

1. Scheminè diagrama


L1 N1 QFO 20A FE L1 N1 L1 220V T2 24V 6 7 5 6 4 5 SQ1 SQ1 1 2 3 4 5 6 5 6 G 220V H I 1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 W4 W3 W2 C D E F B N1 N1 2 NC1 N1 ML A
