BRUGSANVISNING IVPM-9850 MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

1. Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Kammer-vakuumpakker
Model	MSW-IVPM-9850
Nominel spænding [V~] / frekvens [Hz]	230 / 50
Nominel motoreffekt [W]	900
Nominel forseglingseffekt [W]	800
Forseglingstid [sek]	0-9.9
Forseglingslinjens bredde [mm]	400
Kammerets dimensioner [mm]	440 x 420 x 100
Maksimal posebredde [cm]	40
Vakuumtid [sek]	0-99
Vakuumgrad [bar]	1
Mål (Bredde x Dybde x Højde) [cm]	54x40x95
Vægt [kg]	68,5

Karakteristika

Minimum absolut tryk i vakuumkammeret <1 kPa

2. Oversigt

Dette produkt er en avanceret vakuumpakkemaskine, der er designet til automatisk at forsegle emballageposer umiddelbart efter vakuumering. Den opnår et højt vakuumniveau inde i posen og efterlader minimal restluft. Denne proces hæmmer væksten af bakterier og andre mikroorganismer, hvilket forhindrer oxidering, mug og ødelæggelse af varerne. For nogle bløde produkter reduceres emballagens volumen desuden efter vakuumering, hvilket gør transport og opbevaring mere effektiv.

3. Anvendelsesområde

Denne serie af vakuumpakkemaskiner bruger kompositfilmposer til at varmeforsgele en række forskellige produkter, herunder faste stoffer, pulvere, pastaer og væsker. Det kan være fødevarer, lokale specialiteter, vandprodukter, kemiske råstoffer, hardware og elektroniske komponenter. Vakuumpakningen hjælper med at forhindre fordærv forårsaget af lipidoxidation og vækst af aerobe bakterier. Det bevarer produkternes kvalitet, smag og farve, forlænger deres holdbarhed og gør dem lettere at transportere og eksportere.

Dette produkt falder uden for anvendelsesområdet for FORORDNING (EU) 2017/745 om medicinsk udstyr. Den er ikke designet som medicinsk udstyr.

4. Funktioner

• Design med et enkelt kammer: Det enkelte kammer har et gennemsigtigt plexiglasdæksel, så brugerne nemt kan observere pakkeprocessen.
• Design med dobbeltkammer: Dobbeltkammermaskinen fungerer med to kamre, der arbejder skiftevis og forbinder forseglings- og tilberedningsprocesserne. Det forbedrer emballageeffektiviteten betydeligt.
• Holdbare materialer: De øverste og nederste kamre er lavet af rustfrit stål, hvilket sikrer en holdbar, hygiejnisk og korrosionsbestandig struktur, der opfylder standarderne for fødevaresikkerhed.
• Flere funktioner: Maskinen udfører støvsugning, forsegling og udskrivning i én arbejdsgang. Den leveres med justerbare indstillinger for vakuumniveau, varmeforseglingstemperatur og forseglingstid, så brugerne kan optimere processen til forskellige materialer og emballagebehov.
• Mulighed for udskrivning: Maskinen kan udstyres med en printenhed, der giver mulighed for tydelig mærkning af produktets holdbarhed, produktionsdato og serienummer direkte på forseglingslinjen. Dette er i overensstemmelse med nationale regler for mærkning af fødevarer.
• Pålidelig og effektiv: Med avanceret design og komplet funktionalitet tilbyder denne vakuumpakkemaskine stabil ydeevne, stærk forsegling og brede anvendelsesmuligheder. Det er nemt at bruge og vedligeholde og giver betydelige økonomiske fordele.

Vakuumpakkemaskinen består af fem hovedkomponenter: vakuumdækslet, vakuumkammeret, maskinhuset, de elektriske komponenter og vakuumsystemet.

Inde i vakuumdækslet er der et varmesystem, der bruger en nikkel-kromstrimmel som varmeelement, som er monteret på varmeforseglingsbeslaget. Varmeelementet er helt isoleret fra vakuumkammeret. Varmeforseglingsbeslaget er placeret tæt på en airbag.

Før varmeforseglingsprocessen begynder, er airbaggen i en lavvakuumtilstand. Når varmeforseglingen starter, får trykforskellen airbaggen til at udvide sig, hvilket presser jernhovedet (nikkel-krom-strimmel) nedad for at tilføre varme til forseglingen. Både opvarmningstemperaturen og opvarmningstiden kan justeres, så den passer til forskellige emballagekrav.

Vakuumkammeret er også udstyret med en varmepresse, der arbejder sammen med varmeforseglingsbeslaget for at færdiggøre pakkeprocessen.

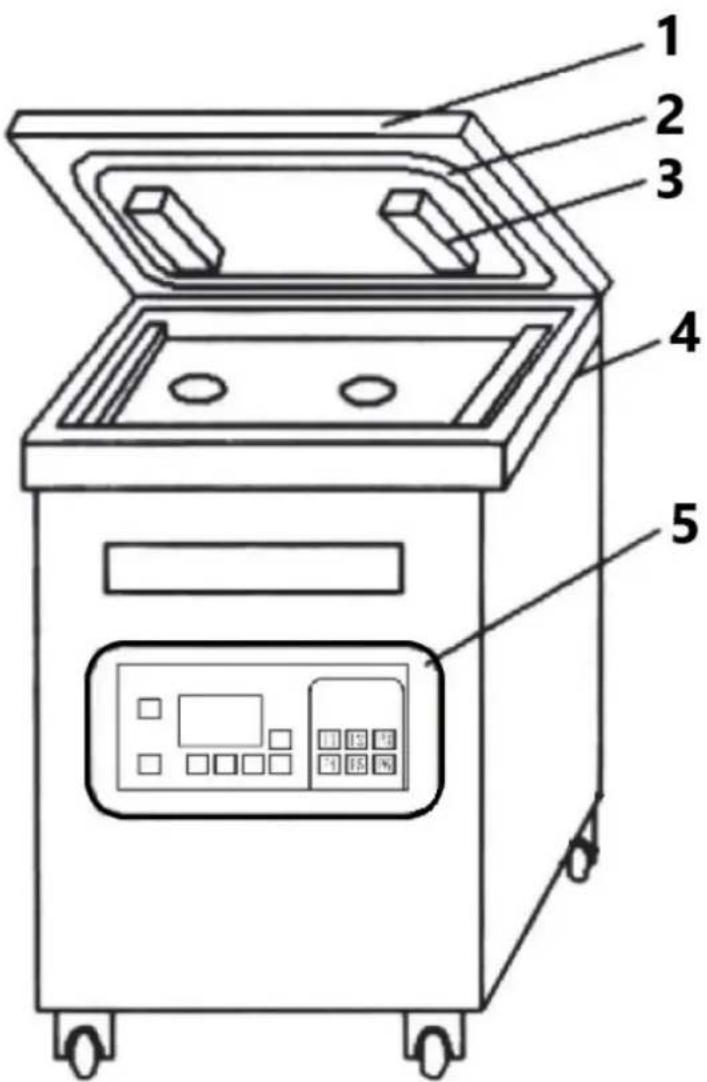

1 - Dæksel af plexiglas
2 - Tætningsring
3 - Tryk på strimmel
4 - Vakuumkammer
5 - Kontrolpanel

Vakuum-system

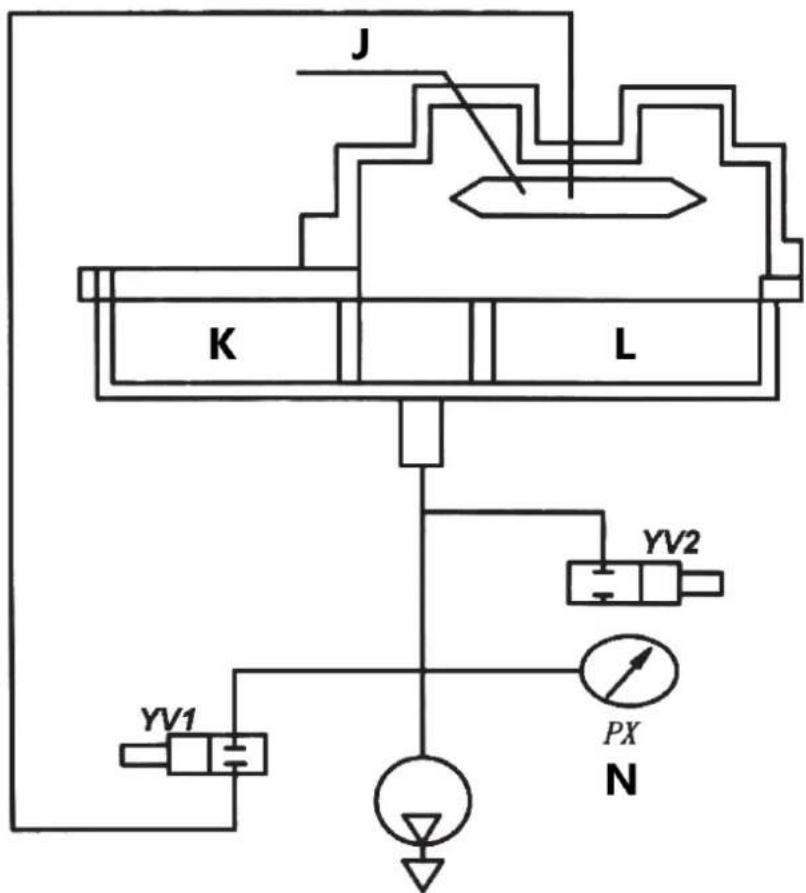

Vakuumpakkemaskinens vakuumsystem består af to hovedkomponenter: vakuum-magnetventilen (YV1) og udluftningsmagnetventilen (YV2).

For den oppustelige vakuumpakkemaskine omfatter vakuumsystemet tre magnetventiler: vakuummagnetventilen (YV1), magnetventilen til fyldning af airbags (YV2) og magnetventilen til udluftning (YV3).

Når vakuumpumpen aktiveres, begynder den at trække luft ud af vakuumkammeret. Når det indstillede vakuumniveau er nået, stopper vakuumpumpen, og styresystemet går videre til næste trin i processen. Denne maskine bruger en et-trins lamelvakuumpumpe til luftudsugning.

6. Betjening af panelet instruktioner


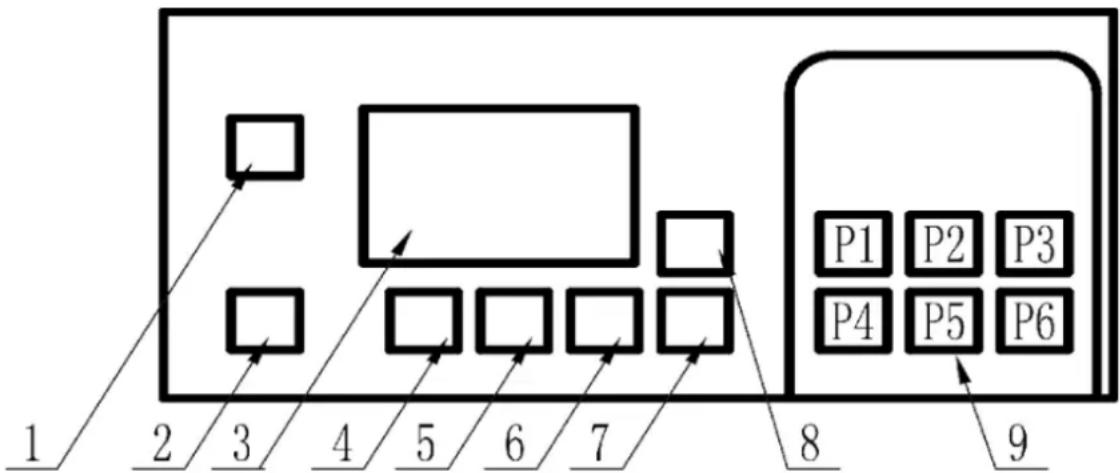

1 - Afbryder: Tænder for maskinen og starter driften.
2 - Nødstop: Tryk for straks at stoppe maskinen og gå i standbytilstand.
3 - LCD-skærm: Viser vakuumgraden sammen med indstillinger for "vakuumtid", "oppustningstid", "forseglingstid" og "afkølingstid".
4 - Forrige side: Ruller op gennem indstillingerne "vakuumtid", "oppustningstid", "forseglingstid" og "afkølingstid".
5 - Næste side: Ruller ned gennem indstillingerne "vakuumtid", "oppustningstid", "forseglingstid" og "afkølingstid".
6 - Forøg: ∅ger den valgte tidsindstilling.
7 - Reducer: Sænker den valgte tidsindstilling.
8 - Indstil: Tryk for at justere "vakuumtid", "oppustningstid", "forseglingstid" og "afkølingstid".
9 - P1\~P6: Giver dig mulighed for at gemme og vælge op til 6 hukommelsesindstillinger for forskellige indstillinger for "vakuumtid", "oppustningstid", "forseglingstid" og "køletid".

Betjeningsvejledning

1) Indstilling af vakuumtid: Når maskinen tændes, lyser LCD-skærmen for at indikere standbytilstand. Tryk én gang på Set-knappen for at gå ind i indstillingen af vakuumtiden. Brug knapperne Increase eller Decrease til at justere tiden.

2) Indstilling af oppustningstid: Tryk én gang på knappen Næste side for at gå til indstilling af oppustningstid. Brug knapperne Increase eller Decrease til at justere tiden.

3) Indstilling af forseglingstid: Tryk på knappen Næste side igen for at få adgang til indstillingen af forseglingstid. Brug knapperne Increase eller Decrease til at justere tiden.

4) Indstilling af køletid:

Tryk endnu en gang på knappen Næste side for at indstille køletiden. Brug knapperne Increase eller Decrease til at justere efter behov.

5) Arbejdsproces

I standbytilstand starter programmet automatisk, når maskinens dæksel er lukket:

a) Pumpning: LCD-skærmen viser vakuumgraden, fra 0 MPa til -0,1 MPa, og vakuumtiden. Når vakuumtiden er slut, går processen videre til næste trin.
b) Varmeforsegling: LCD-skærmen viser varmeforseglingstiden. Når forseglingstiden er slut, går den videre til afkølingsfasen.
c) Afkøling: LCD-skærmen viser afkølingstiden. Når køletiden er slut, går den videre til udluftningsfasen.
d) Udluftning: Når udluftningen er færdig, åbnes dækslet automatisk.
e) For oppustelige vakuummaskiner:
Der er et ekstra trin mellem pumpning og varmeforsegling. Efter pumpning føres nitrogen eller en anden gas ind i emballageposen. Når oppumpningstiden er slut, går den videre til varmeforseglingsfasen.

6) Brug af nødstop

Hvis der opstår en unormal situation under driften, eller hvis processen skal stoppes tidligt, skal du trykke på nødstopknappen. Denne handling stopper processen og sætter maskinen tilbage i standbytilstand.

7) Yderligere instruktioner

a) Maskinen slukker automatisk, hvis den er inaktiv i mere end 5 minutter.
b) Efter 20 sekunders tømning lukkes tømningsprocessen automatisk, hvis betrækket ikke er blevet åbnet.
c) For at fjerne trykket skal du holde Set-tasten og P1-tasten nede i 5 sekunder.
d) For at skifte mellem kinesisk og engelsk skal du holde Set-tasten og P3-tasten nede i 10 sekunder.
e) Data gemmes automatisk inden for 2 sekunder, när du bruger hukommelsestilstand (P1-P6).

7. Inspektion og justering

1) Første inspektion

Efter udpakning skal du bruge pakkelisten til at sikre, at alt tilbehør følger med, og kontrollere, at ingen skruer på maskinen er løse. For enkeltkammer-vakuummaskiner skal du kontrollere, at plexiglasdækslet bevæger sig jævnt op og ned. For dobbeltkammer (flade) vakuummaskiner skal du kontrollere, om vakuumdækslet bevæger sig frit fra venstre til højre.

2) Smøring

Påfør en passende mængde smøreolie på alle bevægelige dele, oliehuller og dyser. Følg vakuumpumpens anvisninger for at fylde den korrekte mængde vakuumolie på pumpen. Fyld olie på til 3/4 af højden på vakuumolievinduet gennem oliepåfyldningsåbningen. Under drift skal du sørge for, at oliestanden ikke falder til under 1/4 af vindueshøjden, og den maksimale oliestand må ikke overstige 3/4 af vindueshøjden.

3) Regulering

a) Justering af vakuumgrad Juster vakuum graden i henhold til kravene til emballagematerialet. Vælg den optimale pumpetid for at opnå det ønskede vakuumniveau. Jo længere pumpetid, jo højere vakuumgrad.

b) Justering af varmeforseglingstid Indstil varmeforseglingstiden (0-9,9 sekunder) på panelet i henhold til materialet i emballageposerne og de emner, der forsegles. Start med en lavere varmeforseglingstid, og øg den gradvist, indtil det ønskede forseglingsudseende og den ønskede styrke er opnået.

8. Driftsproces

1) Tænd for strømmenTænd

for maskinen ved at tænde for afbryderen. Indstil følgende parametre i henhold til dine emballagebehov:

o Pumpetid
o Tid til varmeforsegling
o Afkølingstid
o Inflationstid (hvis relevant)

2) Gør emnerne klar til indpakning

Læg emnerne i indpakningsposen (f.eks. en kompositpose af plast eller aluminiumsfolie). Sæt posen ind i et af vakuumkamrene. Løft trykstrimlen, og placer forsigtigt posens munding jævnt på den nederste varmeforseglingsramme. Sænk tryklisten for at holde posen på plads.

Tryk vakuumdækslet ned. Når vakuumpumpen starter, forsegles låget automatisk af vakuumkraften. Vakuumtiden kan justeres i henhold til emballagekravene.

Når den indstillede vakuumtid er nået (opnåelse af den ønskede vakuumgrad), stopper pumpningen, og magnetventilen aktiveres for at starte forseglingsprocessen. Juster forseglingstiden og -temperaturen ud fra materialespecifikationerne for den anvendte emballagepose.

5) Afkøling og udluftning

Når den indstillede varmeforseglingsperiode er afsluttet, begynder afkølingsprocessen. Efter afkøling aktiveres udluftningsmagnetventilen, så der kan komme luft ind i vakuumkammeret, og vakuumdækslet løftes automatisk. På dette tidspunkt er vakuumpakningsprocessen færdig, og maskinen er klar til den næste pakkecyklus.

6) Til oppustelige vakuumpakkemaskiner

Hvis man bruger en oppustelig vakuumpakkemaskine, indføres den nødvendige gas (normalt nitrogen) i pakkesækken, når luften i vakuumkammeret er pumpet ud. Derefter begynder varmeforseglingsprocessen. Efter forseglingen trækkes den resterende gas i vakuumkammeret ud. Til sidst aktiveres udluftningsmagnetventilen og afslutter pakkeprocessen.

9. Almindelige fejl og fejlfinding

1) Vakuumproblemer (vil ikke støvsuge eller lav vakuumgrad):

a) Kontrollér, om vakuumpumpen roterer i den rigtige retning i overensstemmelse med motorens pil. Hvis ikke, skal du straks justere fasen.
b) På en ny maskine skal du sørge for, at vakuumdækslets forseglingsring er korrekt justeret i forhold til kammerets overflade. Tryk let på dækslet for at sikre fuldstændig forsegling.
c) Kontrollér, om mikrokontakten på en vakuumpakkemaskine med ét kammer har god kontakt, eller om grænsekontakten på en maskine med to kamre er i position. Juster mikroswitchen eller grænsekontakten efter behov.
d) Kontrollér, at udluftningsventilen er tæt lukket. Hvis ventilen eller magnetventilen er gammel, snavset eller forkert justeret, kan det forårsage lækage. Reparer eller udskift de defekte dele, hvis det er nødvendigt.
e) Undersøg alle dele af kredsløbet for lækager eller løse forbindelser.

a) Sørg for, at emballageposens åbning er ren, og at der ikke er snavs ved forseglingsstedet.
b) Kontrollér, om nikkel-krom-varmeelementet fungerer korrekt, og se efter, om der er kortslutninger eller åbne kredsløb.

3) Fejl på hovedkortet:

a) Hold hovedkortets kredsløb rent og tørt og fri for metalrester for at undgå kortslutninger eller programfejl.
b) Sørg for, at kontaktens bundforbindelser er sikre, og udskift beskadigede nøgler, der kan forhindre vakuum- eller forseglingshandlinger.
c) Hvis displayet viser manglende streger, eller der ikke er nogen handlingsindikatorer, skal du kontrollere, om der er løse forbindelser til basen eller en delvist beskadiget skærm.

10. VEDLIGEHOLDELSE

1) Gør dig fortrolig med manualen: Læs manualen grundigt, før du bruger maskinen, og forstå justerings- og brugsmetoderne.
2) Vedligeholdelse af vakuumpumpen: Følg retningslinjerne for vedligeholdelse af vakuumpumpen, herunder regelmæssige olieskift. Sørg for, at pumpen kører i den rigtige retning.
3) Overvågning af olieniveau: Sørg for, at vakuumpumpens oliestand er mellem 1/2 og 3/4 af olievinduets højde. Tjek olieniveau og -kvalitet hver uge. Hvis olien bliver forurenet, sort, emulgeret eller fortykket, skal den straks udskiftes, og pumpen skal rengøres, før der fyldes ny olie på.
4) Elektrisk sikkerhed: Kontrollér, at maskinens jordledning er korrekt tilsluttet for at sikre den elektriske sikkerhed.
5) Kontrol af forseglingsdug: Kontrollér regelmæssigt forseglingsdugen (polytetrafluorethylen) på varmeforseglingsstøtten for fremmedlegemer. Sørg for, at kluden er glat for at bevare forseglingsstyrken.
6) Händtering af fejl: Sluk straks for strømmen i tilfælde af funktionsfejl. Tryk om nødvendigt på nødstopknappen. Når udluftningen er færdig, skal du løfte dækslet, slukke for maskinen og undersøge årsagen til fejlen, før du foretager fejlfinding.

11. Forsigtighedsregler

1) Vakuumpumpens motorretning: Sørg for, at vakuumpumpens motor ikke kører baglæns.
2) Påfyldning af olie før brug: Før maskinen tages i brug, åbnes tankdækslet, og der fyldes 46 hydraulikolie eller 100 vakuumolie på.
3) Regelmæssige olietjek: Sørg for, at oliestanden altid er over 1/4 og under 3/4 af olievinduets højde.
4) Forurening af olien: Udskift olien, hvis der opdages vand eller urenheder.
5) Olie under transport: Tøm olien ud, før du transporterer maskinen.
6) Udskiftning af udstødningsfilter: Udskift udstødningsfilteret hver sjette måned.
7) Eksternt luftkildetryk: Sørg for, at det eksterne luftkildetryk ikke overstiger 0,2 MPa under opladning.
8) Nødstop: Nødstopkontakten frigiver luft og standser automatisk vakuumpumpen.
9) Forbudte materialer: Brug ikke maskinen til at pakke brandfarlige eller eksplosive materialer.

12. Skematisk diagram

L1 N1 FE QFO 20A N1 2 N1 1 NC1 N1 2 M1 A B T1 8 9 SQ1 4 5 G 220V H I L1 N1 220V 24V 7 6 4 5 6 C D E F

5. Struktur og prinsipp

Vakuumpakkemaskinen består av fem hovedkomponenter: vakuumdekselet, vakuumkammeret, maskinkroppen, elektriske komponenter og vakuumsystemet.

Inne i vakuumdekselet er det et varmesystem som bruker en nikkel-kromstrimmel som varmeelement, som er montert på varmeforseglingsbraketten. Varmeelementet er fullstendig isolert fra vakuumkammeret. Varmeforseglingsbraketten er plassert nær en kollisjonspute.

Når vakuumpumpen aktiveres, begynner den å trekke ut luft fra vakuumkammeret. Når det innstilte vakuumnivået er nådd, stopper vakuumpumpen, og kontrollsystemet går videre til neste trinn i prosessen. Denne maskinen bruker en ett-trinns roterende vingevakuumpumpe for luftavsug.

1) Vakuumproblemer (vil ikke støvsuge eller lav vakuumgrad):

a) Kontroller om vakuumpumpen roterer i riktig retning, samsvarer med motorens pil. Hvis ikke, juster fasen umiddelbart.
b) For en ny maskin, sørg for at vakuumdekselets tetningsring er riktig på linje med kammerets overflate. Legg lett trykk på dekselet for å sikre fullstendig forsegling.
c) Sjekk om mikrobryteren til en vakuumpakkemaskin med ett kammer har god kontakt eller om endebryteren til en dobbeltkammermaskin er på plass. Juster mikrobryteren eller grensebryteren etter behov.
d) Inspiser ventilasjonsventilen for tett lukking. Hvis ventilen eller solenoiden er gammel, skitten eller feiljustert, kan det forårsake lekkasje. Reparer eller bytt ut de defekte delene om nødvendig.
e) Undersøk alle deler av kretsen for lekkasjer eller løse forbindelser.

1) Vakuumpumpemotorretning : Sørg for at vakuumpumpemotoren ikke går i revers.
