KÄYTTÖOHJE IVPM-9850 MSW

3) Start vakuumprocessen

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

1. Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Kammiovakuumikone
Malli	MSW-IVPM-9850
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Moottorin nimellisteho [W]	900
Nimellistiivistysteho [W]	800
Sulkemisaika [sek]	0-9.9
Tiivistyslinjan leveys [mm]	400
Kammion mitat [mm]	440 x 420 x 100
Laukun suurin leveys [cm]	40
Tyhjiöaika [sek]	0-99
Tyhjiöaste [bar]	1
Mitat (leveys x syvyys x korkeus) [cm]	54x40x95
Paino [kg]	68,5

Ominaisuudet

Tyhjiökammion absoluuttinen minimipaine <1 kPa

2. Yleiskatsaus

Tämä tuote on edistynyt tyhjiöpakkauskone, joka on suunniteltu sulkemaan pakkauspussit automaattisesti heti imuroinnin jälkeen. Se saavuttaa korkean tyhjiön pussin sisällä jättäen mahdollisimman vähän jäännösilmaa. Tämä prosessi estää bakteerien ja muiden mikro-organismien kasvua ja estää esineiden hapettumisen, homeen ja pilaantumisen. Lisäksi joidenkin pehmeiden tuotteiden pakkaustilavuus pienenee imuroinnin jälkeen, mikä tehostaa kuljetusta ja varastointia.

3. Käyttöalue

Tämä tyhjiöpakkauskonesarja käyttää komposiittikalvopusseja erilaisten tuotteiden, mukaan lukien kiintoaineiden, jauheiden, tahnojen ja nesteiden, kuumasaumaukseen. Nämä voivat olla ruokaa, paikallisia erikoisuuksia, vesituotteita, kemiallisia raaka-aineita, laitteistoja ja elektronisia komponentteja. Tyhjiöpakkaus auttaa estämään lipidien hapettumisen aiheuttamaa pilaantumista ja aerobisten bakteerien kasvua. Se säilyttää tuotteiden laadun, maun ja värin, pidentää niiden säilyvyyttä ja helpottaa niiden kuljettamista ja vientiä.

Tämä tuote ei kuulu lääkinnällisiä laitteita koskevan ASETUKSEN (EU) 2017/745 soveltamisalaan. Sitä ei ole suunniteltu lääketieteelliseksi laitteeksi.

4. Ominaisuudet

• Yksikammioinen rakenne : Yksikammiossa on läpinäkyvä pleksilasikansi, jonka avulla käyttäjät voivat helposti tarkkailla pakkausprosessia.
• Kaksikammioinen rakenne : Kaksikammioinen kone toimii kahdella kammiolla, jotka toimivat vuorotellen ja yhdistävät tiivistys- ja valmisteluprosessit. Tämä parantaa merkittävästi pakkaustehokkuutta.
• Kestävät materiaalit : Ylä- ja alakammiot on valmistettu ruostumattomasta teräksestä, mikä varmistaa kestävän, hygieenisen ja korroosionkestävän rakenteen, joka täyttää elintarviketurvallisuusstandardit.
• Useita toimintoja : Kone suorittaa imuroinnin, sulkemisen ja tulostamisen yhdellä toiminnolla. Siinä on säädettävät asetukset alipainetasolle, kuumasaumauslämpötilalle ja saumausajalle, jolloin käyttäjät voivat optimoida prosessin eri materiaalien ja pakkaustarpeiden mukaan.
• Tulostuskyky : Kone voidaan varustaa tulostuslaitteella, joka mahdollistaa tuotteen säilyvyyden, valmistuspäivän ja sarjanumeron selkeän merkitsemisen suoraan sulkemislinjaan. Tämä on kansallisten elintarvikemerkintämääräysten mukainen.
• Luotettava ja tehokas : Edistyneen suunnittelun ja täydellisen toiminnallisuuden ansiosta tämä tyhjiöpakkauskone tarjoaa vakaan suorituskyvyn, vahvan tiivistyksen ja laajat sovellusmahdollisuudet. Sitä on helppo käyttää, ylläpitää ja se tarjoaa merkittäviä taloudellisia etuja.

5. Rakenne ja periaate

Tyhjiöpakkauskone koostuu viidestä pääkomponentista: tyhjiökannesta, tyhjiökammiosta, koneen rungosta, sähkökomponenteista ja tyhjiöjärjestelmästä.

Imukannen sisällä on lämmitysjärjestelmä, joka käyttää lämmityselementtinä nikkeli-krominauhaa, joka on asennettu kuumasaumauskannattimeen. Lämmityselementti on täysin eristetty tyhjiökammiosta. Kuumasaumauskannatin on sijoitettu lähelle turvatyynyä.

Ennen kuumasaumausprosessin alkamista turvatyyny on matalatyhjiötilassa. Kun kuumasaumaus alkaa, paine-ero saa ilmatyynyn laajenemaan, mikä painaa rautapääätä (nikkeli-krominauha) alaspäin kohdistaakseen lämpöä tiivistämiseen. Sekä lämmityslämpötila että lämmitysaika ovat säädettävissä erilaisiin pakkausvaatimuksiin.

Tyhjiökammio on myös varustettu kuumapuristussaumauslaitteella, joka toimii yhdessä kuumasaumauskannattimen kanssa pakkausprosessin loppuunsaattamiseksi.

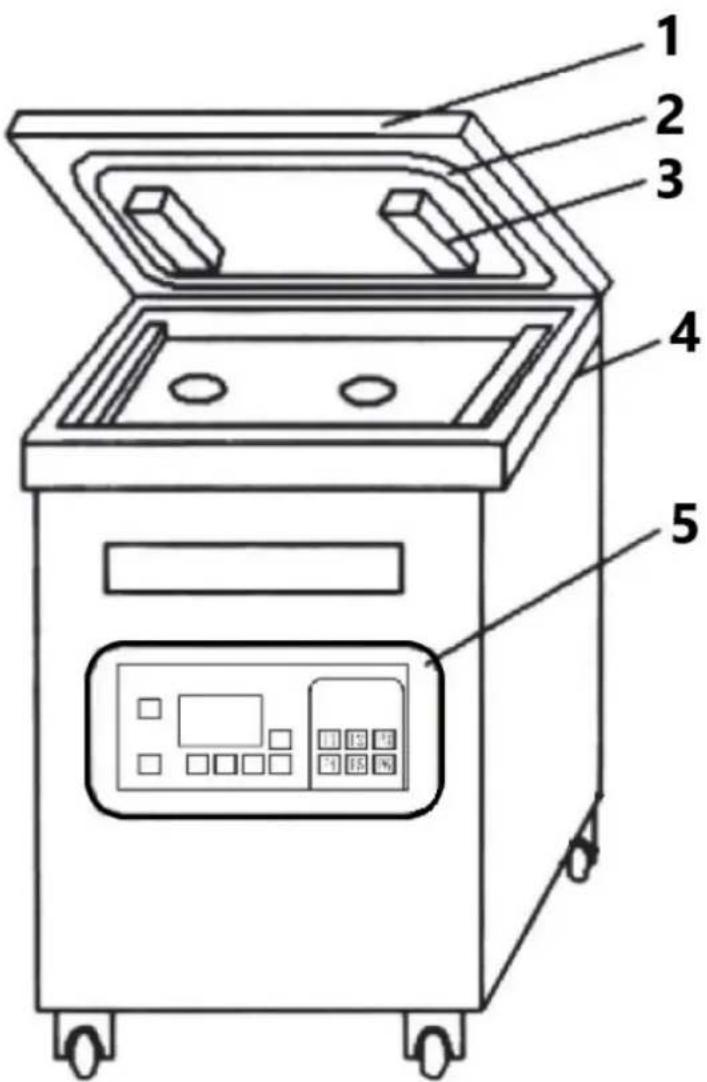

1 - Pleksilasi kansi
2 - Tiivisterengas
3 - Painamalla Strippiä
4 - Tyhjiökammio
5 - Ohjauspaneeli

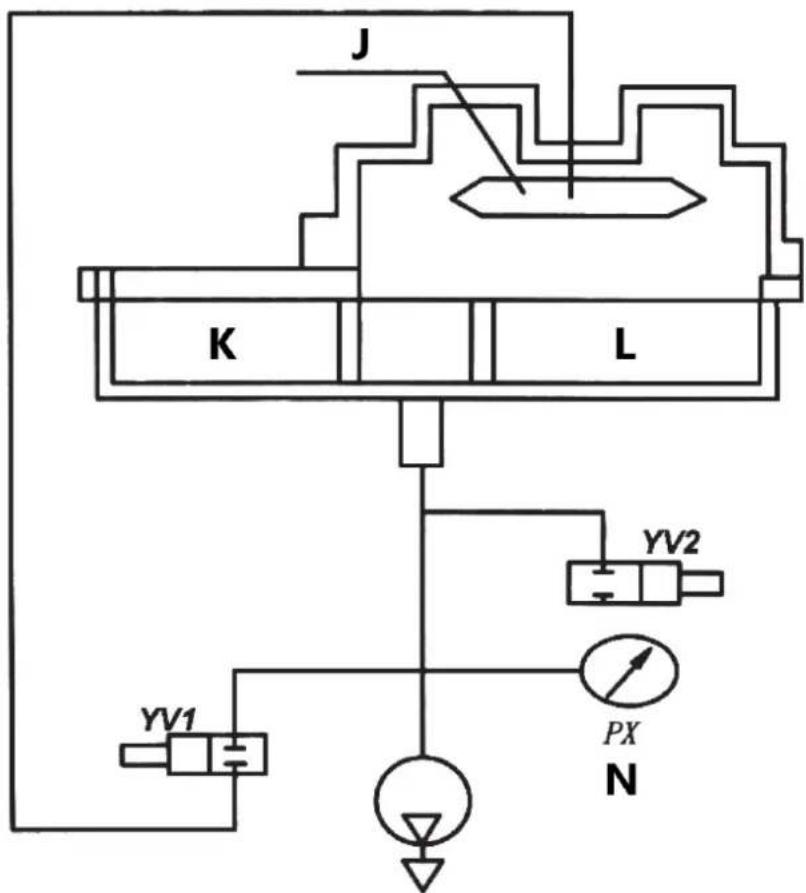

Tyhjiöjärjestelmä

Tyhjiöpakkauskoneen tyhjiöjärjestelmä koostuu kahdesta pääkomponentista: tyhjiömagneettiventtiilistä (YV1) ja ilmausmagneettiventtiilistä (YV2).

Ilmatäytteisen tyhjiöpakkauskoneen tyhjiöjärjestelmä sisältää kolme magneettiventtiiliä: tyhjiömagneettiventtiili (YV1), ilmatyynyn täyttömagneettiventtiili (YV2) ja ilmausmagneettiventtiili (YV3).

Kun tyhjiöpumppu aktivoituu, se alkaa imeä ilmaa tyhjiökammiosta. Kun asetettu alipainetaso saavutetaan, tyhjiöpumppu pysähtyy ja ohjausjärjestelmä siirtyy prosessin seuraavaan vaiheeseen. Tämä kone käyttää yksivaiheista pyörivää siipivakuumipumppua ilmanpoistoon.

6. Paneelin toiminta ohjeet


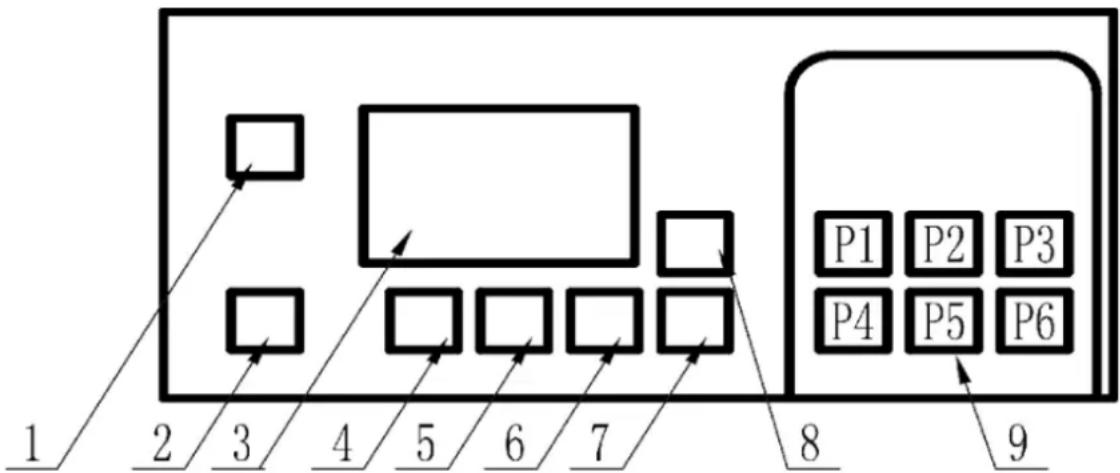

1 - Kytkin : Käynnistää koneen ja käynnistää toiminnan.
2 - Hätäpysäytys : Paina pysäyttääksesi koneen välittömästi ja siirtyäksesi valmiustilaan.
3 - LCD-näyttö : Näyttää alipaineasteen sekä "tyhjiöajan", "täyttöajan", "sulkemisajan" ja "jäähdytysajan" asetukset.
4 - Edellinen sivu : Selaa ylöspäin vaihtoehtoja "tyhjiöaika", "täyttöaika", "sulkemisaika" ja "jäähdytysaika".
5 - Seuraava sivu : Selaa alas vaihtoehtoja "tyhjiöaika", "täyttöaika", "sulkemisaika" ja "jäähdytysaika".
6 - Lisää : Suurentaa valittua aika-asetusta.
7 - Pienennä : Vähentää valittua aika-asetusta.
8 - Aseta : Paina säätääksesi "tyhjiöaikaa", "täyttöaikaa", "sulkemisaikaa" ja "jäähdytysaikaa".
9 - P1\~P6 : Voit tallentaa ja valita jopa 6 muistin esiasetusta eri "tyhjiöajan", "täyttöajan", "sulkeutumisajan" ja "jäähdytysajan" asetuksille.

Tekniset indikaattorit

1) Pumppausaika : 0–99 sekuntia, virhe:
2) Kuumasaumausaikaalue : 0–9,9 sekuntia, virhe:
3) Jäähdytysaika : Säädettävä

Käyttöohjeet

1) Tyhjiöajan asetus : Kun kone käynnistetään, LCD-näyttöön syttyy valo ilmoittaen valmiustilasta. Paina Set-painiketta kerran päästäksesi tyhjiöajan asetukseen. Käytä Lisää- tai Vähennä -painikkeita säätääksesi aikaa.

2) Inflaatioajan asetus : Paina Seuraava sivu -painiketta kerran siirtyäksesi täyttöajan asetukseen. Käytä Lisää- tai Vähennä -painikkeita säätääksesi aikaa.

3) Sulkemisajan asetus : Paina Seuraava sivu -painiketta uudelleen päästäksesi sulkemisajan asetukseen. Käytä Lisää- tai Vähennä -painikkeita säätääksesi aikaa.

4) Jäähdytysajan asetus :

Aseta jäähdytysaika painamalla Seuraava sivu -painiketta vielä kerran. Käytä Lisää- tai Vähennä -painikkeita säätääksesi tarpeen mukaan.

5) Työprosessi

Valmiustilassa, kun koneen kansi suljetaan, ohjelma käynnistyy automaattisesti:

a) Pumppaus : LCD-näytössä näkyy tyhjiöaste 0 MPa - -0,1 MPa ja tyhjiöaika. Kun tyhjiöaika on päättynyt, prosessi siirtyy seuraavaan vaiheeseen.
b) Kuumasaumaus : LCD-näyttö näyttää kuumasaumausajan. Kun saumausaika päättyy, se siirtyy jäähdytysvaiheeseen.
c) Jäähdytys : LCD-näyttö näyttää jäähdytysajan. Jäähdytysajan päätyttyä se siirtyy tuuletusvaiheeseen.
d) Tuuletus : Kun tuuletus on valmis, kansi avautuu automaattisesti.
e) Puhallettavat tyhjiökoneet : Pumppaamisen ja lämpösaumauksen välillä on lisävaihe. Pumppauksen jälkeen pakkauspussiin syötetään typpeä tai muuta kaasua. Kun täyttöaika on päättynyt, se siirtyy kuumasaumausvaiheeseen.

6) Hätäpysäytyskäyttö

Jos käytön aikana ilmenee epänormaali tilanne tai jos prosessi on lopetettava aikaisin, paina hätäpysäytyspainiketta. Tämä toiminto pysäyttää prosessin ja palauttaa koneen valmiustilaan.

7) Lisäohjeet

a) Kone sammuu automaattisesti, jos se on käyttämättömänä yli 5 minuuttia.
b) Jos kantta ei ole avattu 20 sekunnin tyhjennyksen jälkeen, tyhjennysprosessi sulkeutuu automaattisesti.
c) Poista paine pitämällä Set- näppäintä ja P1 -näppäintä painettuna 5 sekunnin ajan.
d) Voit vaihtaa kiinan ja englannin välillä pitämällä Set- näppäintä ja P3- näppäintä painettuna 10 sekunnin ajan.
e) Tiedot tallennetaan automaattisesti 2 sekunnin sisällä muistitilaa käytettäessä (P1–P6).

7. Tarkastus ja säätö

1) Alkutarkastus

Varmista pakkauksesta purkamisen jälkeen pakkausluettelon avulla, että kaikki lisävarusteet ovat mukana, ja varmista, että koneen ruuveja ei ole löysällä. Tarkista yksikammioisissa tyhjiökoneissa, että pleksilasi liikkuu tasaisesti ylös ja alas. Tarkista kaksikammioisissa (tasaisissa) imukoneissa, liikkuuko imukansi vapaasti vasemmalta oikealle.

2) Voitelu

Levitä sopiva määrä voiteluöljyä kaikkiin liikkuviin osiin, öljynreikiin ja suuttimiin. Noudata tyhjiöpumpun ohjeita lisätäksesi oikea määrä alipaineöljyä pumppuun. Täytä öljyä 3/4 tyhjiööljyikkunan korkeudesta öljyn täyttöaukon kautta. Varmista käytön aikana, että öljytaso ei laske alle 1/4 ikkunan korkeudesta ja että öljyn enimmäismäärä ei saa ylittää 3/4 ikkunan korkeudesta.

3) Säätö

a) Tyhjiöasteen säätö

Säädä tyhjiöaste pakkausmateriaalivaatimusten mukaan. Valitse optimaalinen pumppausaika halutun alipainetason saavuttamiseksi. Mitä pidempi pumppausaika, sitä korkeampi alipaineaste.

b) Kuumasaumausajan säätö

Aseta lämpösaumausaika (0–9,9 sekuntia) paneelissa pakkauspussien materiaalin ja suljettavien tavaroiden mukaan. Aloita lyhyemmällä kuumasaumausajalla ja lisää sitä vähitellen, kunnes haluttu tiivistysulko ja -lujuus on saavutettu.

8. Käyttöprosessi

1) Kytke virta päälle

Käynnistä kone kääntämällä virtakytkin päälle. Aseta seuraavat parametrit pakkaustarpeiden mukaan:

o Pumppausaika
o Kuumasaumausaika
○ Jäähdytysaika
○ Inflaatioaika (jos mahdollista)

2) Valmistele tuotteet pakkaamista varten

Aseta tuotteet pakkauspussiin (kuten muovikomposiittipussiin tai alumiinifoliokomposiittipussiin). Aseta pussi johonkin tyhjiökammioista. Nosta paineliuskaa ja aseta pussin suuosa varovasti tasaisesti alemman kuumasaumauskehyksen päälle. Laske paineliuska alas, jotta pussi kiinnittyy paikalleen.

3) Aloita tyhjiöprosessi

Paina imurin kansi alas. Kun tyhjiöpumppu käynnistyy, kansi tiivistyy automaattisesti tyhjiövoiman vaikutuksesta. Tyhjiöaikaa voidaan säätää pakkausvaatimusten mukaan.

4) Tiivistysprosessi

Kun asetettu tyhjiöaika saavutetaan (saavutetaan haluttu tyhjiöaste), pumppaus pysähtyy ja solenoidiventtiili kytkeytyy käynnistääkseen tiivistysprosessin. Säädä sulkemisaika ja lämpötila käytetyn pakkauspussin materiaalitietojen mukaan.

5) Jäähdytys ja tuuletus

Kun asetettu kuumasaumausaika on päättynyt, jäähdytysprosessi alkaa. Jäähtymisen jälkeen ilmanpoiston solenoidiventtiili kytkeytyy, jolloin ilma pääsee imukammioon, ja tyhjiökansi nousee automaattisesti. Tässä vaiheessa tyhjiöpakkausprosessi on valmis ja kone on valmis seuraavaan pakkausjaksoon.

6) Puhallettaviin tyhjiöpakkauskoneisiin

Käytettäessä ilmatäytteistä tyhjiöpakkauskonetta, tyhjiökammiossa olevan ilman pumpattua pois, tarvittava kaasu (yleensä typpi) syötetään pakkauspussiin. Sitten alkaa kuumasaumausprosessi. Sulkemisen jälkeen tyhjiökammioon jäänyt kaasu poistetaan. Lopuksi tuuletussolenoidiventtiili aktivoituu, jolloin pakkausprosessi on valmis.

9. Yleisiä vikoja ja vianetsintä

1) Tyhjiöongelmat (ei tyhjiöi tai alhainen tyhjiöaste):

a) Tarkista, pyöriikö tyhjiöpumppu oikeaan suuntaan moottorin nuolen mukaisesti. Jos ei, säädä vaihe välittömästi.
b) Varmista uudessa koneessa, että imukannen tiivisterengas kohdistuu kunnolla kammion pintaan. Paina kantta kevyesti varmistaaksesi täydellisen tiivistyksen.
c) Tarkista, onko yksikammioisen tyhjiöpakkauskoneen mikrokytkin hyvässä kontaktissa tai onko kaksikammioisen koneen rajakytkin asennossa. Säädä mikrokytkintä tai rajakytkintä tarpeen mukaan.
d) Tarkista, että ilmausventtiili on tiukasti kiinni. Jos venttiili tai solenoidi on vanhentunut, likainen tai väärin kohdistettu, se voi aiheuttaa vuotoa. Korjaa tai vaihda vialliset osat tarvittaessa.
e) Tarkista kaikki piirin osat vuotojen tai löystyneiden liitosten varalta.

2) Huono kuumasauman laatu :

a) Varmista, että pakkauspussin aukko on puhdas ja ettei sulkukohdassa ole likaa.
b) Tarkista, toimiiko nikkeli-kromi-lämmityselementti oikein, ja tarkasta, onko oikosulkuja tai avointa virtapiiriä.

3) Emolevyn viat :

a) Pidä emolevyn piiri puhtaana ja kuivana, ilman metalliosia oikosulkujen tai ohjelmavirheiden välttämiseksi.
b) Varmista, että kytkimen alustan liitännät ovat tukevat, ja vaihda vaurioituneet avaimet, jotka voivat estää tyhjiön tai tiivistyksen.
c) Jos näytöstä puuttuu iskuja tai toiminnan ilmaisimet puuttuvat, tarkista, onko pohjaliitäntöjä löysällä tai näyttöruutu on osittain vaurioitunut.

10. Huolto

1) Tutustu käsikirjaan : Lue käsikirja huolellisesti ennen koneen käyttöä ja ymmärrä säätö- ja käyttötavat.
2) Tyhjiöpumpun huolto : Noudata tyhjiöpumpun huolto-ohjeita, mukaan lukien säännölliset öljynvaihdot. Varmista, että pumppu pyörii oikeaan suuntaan.
3) Öljytason valvonta : Varmista, että tyhjiöpumpun öljytaso on 1/2 - 3/4 öljyikkunan korkeudesta. Tarkista öljytasot ja laatu viikoittain. Jos öljy likaantuu, mustuu, emulgoituu tai paksuuntuu, vaihda se välittömästi ja puhdista pumppu ennen kuin täytät uudella öljyllä.
4) Sähköturvallisuus : Tarkista, että koneen maadoitusjohto on kytketty oikein sähköturvallisuuden varmistamiseksi.
5) Tiivistyskankaan tarkistus : Tarkista säännöllisesti kuumasaumaustuen tiivistysvärikangas (polytetrafluorieteeni) vieraiden esineiden varalta. Varmista, että kangas on sileä säilyttääksesi tiivistyslujuuden.
6) Käsittelyhäiriöt : Katkaise virta välittömästi, jos ilmenee toimintahäiriö. Paina tarvittaessa hätäpysäytyspainiketta. Kun tuuletus on valmis, nosta kansi, sammuta kone ja tarkasta vian syy ennen vianmääritystä.

11. Varoitukset

1) Tyhjiöpumpun moottorin suunta : Varmista, että tyhjiöpumpun moottori ei käy päinvastoin.

2) Käyttöä edeltävä öljyn täyttö : Ennen kuin käytät konetta, avaa säiliön korkki ja täytä 46 hydrauliöljyllä tai 100 alipaineöljyllä.
3) Säännölliset öljyntarkastukset : Varmista, että öljytaso on aina yli 1/4 ja alle 3/4 öljyikkunan korkeudesta.
4) Öljyn saastuminen : Vaihda öljy, jos havaitset vettä tai epäpuhtauksia.
5) Öljy kuljetuksen aikana : Tyhjennä öljy ennen koneen kuljettamista.
6) Pakokaasusuodattimen vaihto : Vaihda pakokaasusuodatin kuuden kuukauden välein.
7) Ulkoisen ilmanlähteen paine : Varmista, että ulkoisen ilmanlähteen paine ei ylitä 0,2 MPa latauksen aikana.
8) Hätäpysäytys : Hätäpysäytyskytkin vapauttaa ilman ja pysäyttää tyhjiöpumpun automaattisesti.
9) Kielletyt materiaalit : Älä käytä konetta syttyvien tai räjähtävien materiaalien pakkaamiseen.

1. Kaaviokaavio


L1 N1 FE QFO 20A N1 2 N1 1 NC1 N1 2 M1 A B T1 8 9 SQ1 4 5 G 220V H I L1 N1 220V 24V 7 6 4 5 6 C D E F

a) Vakuumgradjustering

3) Start vakuumprosessen

Trykk ned vakuumdekselet. Når vakuumpumpen starter, vil dekselet automatisk forsegles av vakuumkraften. Vakuumtiden kan justeres i henhold til emballasjekravene.

a) Vakuumgradjustering

N - Merilnik vakuuma
