РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CSMH-100 MSW

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е перфектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат правно действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Параметърописание	Параметърстойност
Име на продукта	Машина за непрекъснато запечатване
Модел	MSW-CSMH-100
Номинално напрежение [V~] / Честота [Hz]	230 / 50
Номинална мощност [W]	500
Температурен диапазон [°C]	0-300
Размери [ширина х дълбочина х височина; mm]	820 x 500 x 300
Тегло [kg]	18,7

1. Предназначение на продукта:

Този продукт е предназначен за запечатване на пластмасово фолио и производство на торбички. Той е широко приложим в индустрии като хранителна, фармацевтична, химическа, ежедневни продукти, семена и др. Той служи като идеално решение за запечатване за партидно опаковане на продукти във фабрики, магазини и подобни среди.

2. Бележки за безопасност:

1. Захранване:

• Потвърдете правилния тип захранване за машината, за да избегнете всякакви грешки.
• Машината използва монофазно трипроводно захранване. Жълтите и зелените проводници са заземителни проводници и трябва да бъдат заземени независимо и сигурно. Те не трябва да се премахват.

2. Предотвратете натиск върху електропроводите:

- Избягвайте да оказвате натиск върху електропроводите и ги съхранявайте спретнато, когато не се използват.

• След включване на захранването избягвайте да докосвате електрически уреди.
• Не докосвайте никакви движещи се части, докато машината работи, за да предотвратите нараняване.
• Избягвайте контакт с нагревателния блок по време на работа, за да предотвратите изгаряния.

4. Условия на работа:

- Не използвайте машината в корозивна или влажна среда.

6. Почистване и поддръжка:

- Поддържайте машината чиста отвътре и отвън. Отстранявайте редовно всякакви остатъци или частици от уплътнителната лента.

7. Изключване, когато не се използва:

- Изключвайте машината, когато не я използвате.

8. Ръководна справка:

- Дръжте ръководството за потребителя под ръка за бъдещи справки.

3. Характеристики на производителността:

1. Електронен контрол на постоянната температура:

• Машината използва електронно устройство за контрол на постоянната температура и механизмъм за безстепенно регулиране.
• Той е в състояние да запечатва торби от пластмасово фолио, изработени от различни материали и може да се използва с различни поточни линии за опаковане без ограничение на дължината на запечатване.
• Машината е известна със своята висока ефективност на непрекъснато запечатване, надеждно качество на запечатване, разумна структура и удобна работа.

1. Транспортна платформа
2. Предно колело на транспортна лента
3. Транспортна лента
4. Фиксирана поддръжка
5. Плъзгаша се опора
6. Защитен капак
7. Копче за регулиране на набраздено колело
8. Жилища
9. Превключвател за въздух
10. Контролен превключвател
11. Вход за хранене
12. Копче за закрепване
13. Работна маса
14. Копче за регулиране на транспортната лента
15. Затягаша гайка
16. Копче за хоризонтално закрепване на транспортна платформа
17. Рамка на машината
18. Вертикален вал
19. Универсален шарнирен възел

20. Монтаж на конусни зъбни колела

Когато захранването е включено, електрическият нагревателен елемент генерира топлина, което води до бързо повишаване на температурата на горния и долния нагревателен блок. Регулирайте температурния контролер на желаната стойност и контролера за регулиране на скоростта на желаната скорост.

Пластмасовият плик, който трябва да бъде запечатан, се транспортира от транспортната лента до средата на движещите се горна и долна запечатващи ленти. След това торбата се транспортира до нагревателната зона, където се захваща от горната и долната уплътнителни ленти. Пластмасовото фолио се притиска от притискащото колело и се свързва заедно след нагряване и омекване.

Под затягането от запечатващите ленти, запечатаната част от пластмасовата торба се изпраща в зоната за охлаждане за охлаждане и оформяне.

Набраздяващото колело навива запечатаната част на пластмасовата торбичка, за да образува ивици или припокриващи се криви.

Задвижващият компонент на машината за запечатване се задвижва от двигател, който синхронизира работата на запечатвращата лента, направляващата лента и конвейерната лента чрез зъбни колела.

5. Използвайте метода

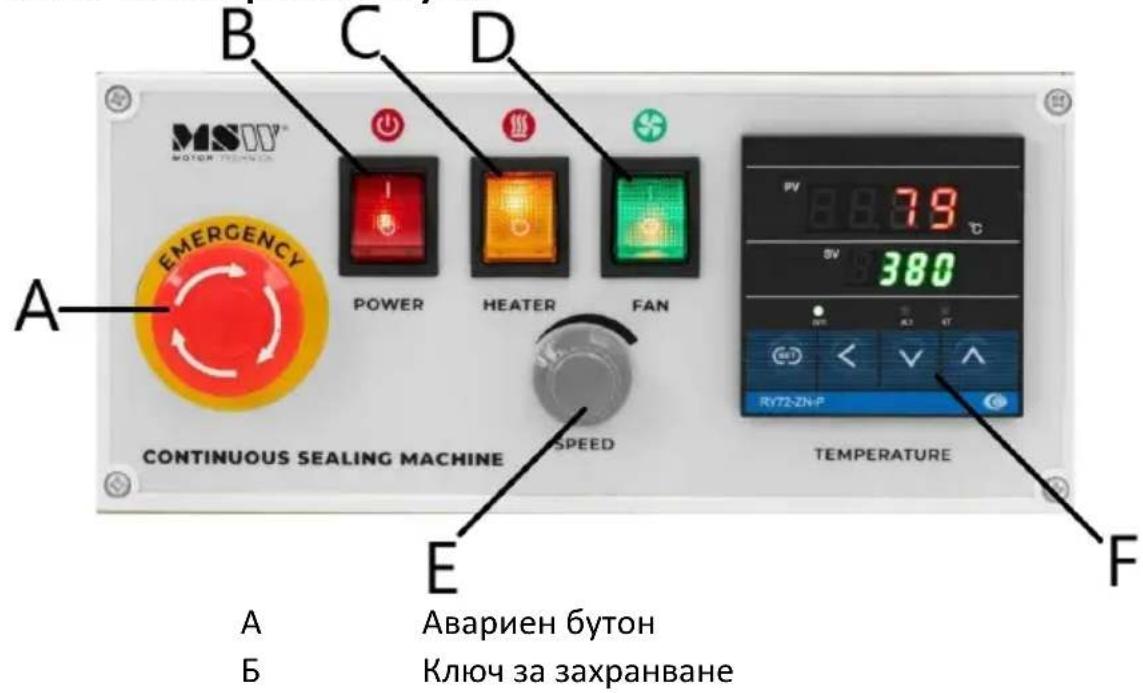

Панел на контролната кутия

B C D MSDD® MOTOR TECHNOLOGY EMERGENCY POWER HEATER FAN A CONTINUOUS SEALING MACHINE SPEED E TEMPERATURE F A Авариен бутон Б Ключ за захранване

В Превключвател на нагревател

г Превключвател на вентилатора

д Регулиране на скоростта

Е Регулиране на температурата на

горещо запечатване

Подготовка, настройка и проверки преди употреба

- Машината е оборудвана с триполюсен щепсел със заземяване на корпуса. Уверете се, че има подходящо заземяване по време на употреба, за да се гарантира безопасна работа.

- Когато използвате машината за първи път или след като е била неактивна за продължителен период от време, електрическият нагревателен елемент може да е абсорбирал влага. В този случай загрейте машината при ниска температура за няколко минути, преди да започнете нормални операции.

- Регулирайте височината и позицията на транспортната платформа, за да отговарят на изискванията за опаковане.

- Регулирайте позицията на захранващия вход според очертанията на линията за запечатване и отвора на торбата.

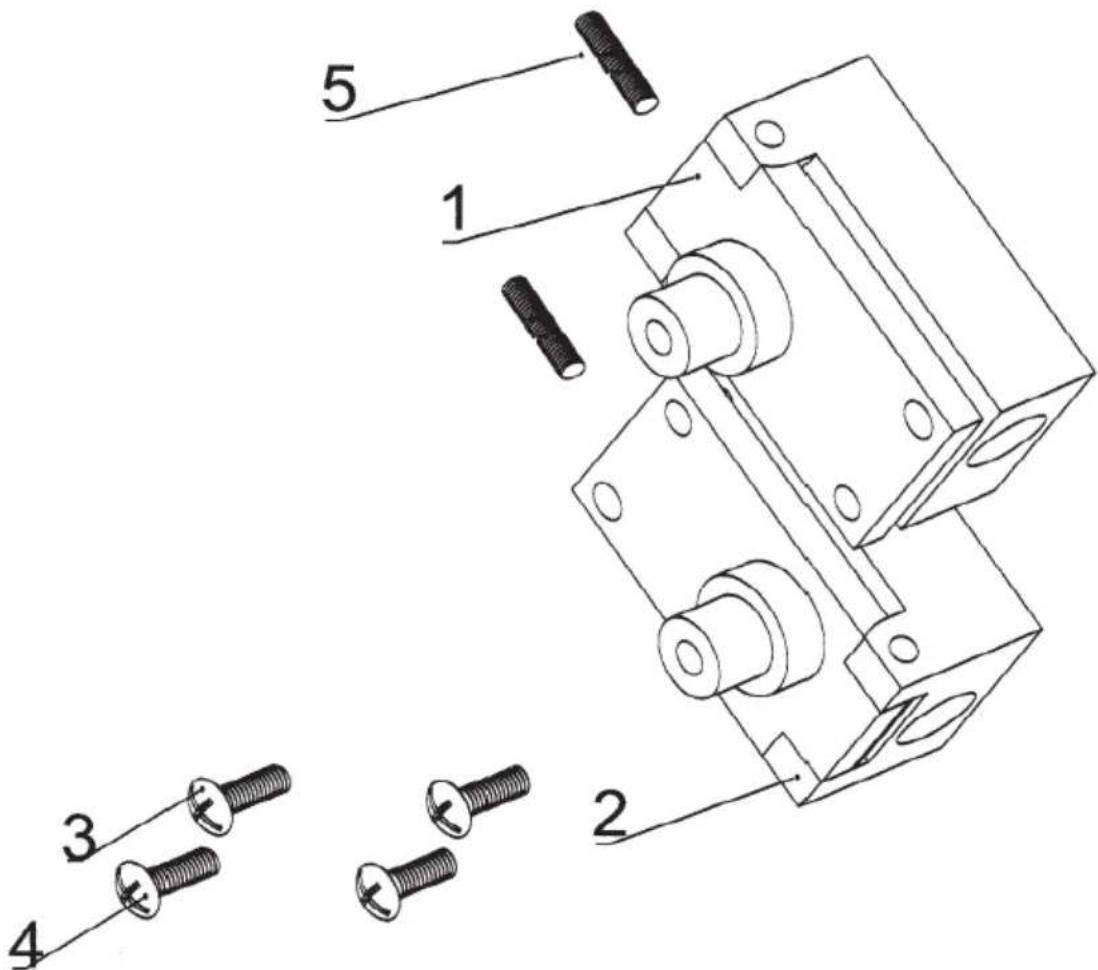

Регулиране на регулиращия блок на задвижваната ролка

BG

1 Седалка за задвижвано колело

2 Задвижвана седалка

3/4 Регулиращ винт

5 Пролет

Стартови процедури:

1. Включване : Включете захранването и натиснете бутона за стартиране. Индикаторната лампа ще светне. Регулирайте скоростта с помощта на бутона за регулиране на скоростта. Всички задвижващи части ще работят синхронно.

2. Регулиране на назъбено колело : Настройте фино копчето на назъбено колело, за да регулирате натиска върху назъбеното колело. След като налягането е правилно регулирано, затегнете ограничителния винт.

3. Превключвател за отопление : Включете отоплението и зелената светлина на електронния температурен контролер ще светне. Регулирайте температурата на контролера въз основа на материала и дебелината на опаковъчната торба. Започнете с ниска скорост по време на предварително загряване.

4. Охлаждащ вентилатор : В зависимост от материала и дебелината на пластмасовата торбичка, решете дали е необходимо да активирате вентилатора за охлаждане.

5. Процес на запечатване : Регулирайте входа за подаване и позиционирайте отвора на торбата, за да бъде запечатан. Когато запечатващата лента хване торбата, тя автоматично ще се придвижи напред. Уверете се, че не натискате или блокирате торбата, за да предотвратите неправилно запечатване или грешки.
6. Отстраняване на препятствия : Ако има мръсни материали върху уплътнителната лента или нагревателния блок, спрете машината и ги отстранете внимателно, тъй като високите температури могат да причинят изгаряния.

Процедури за спиране:

1. Копче за регулиране : Преди да спрете машината, първо завъртете копчето за регулиране обратно на нула.
2. Вентилатор : Включете вентилатора, за да охладите системата. Температурният показалец ще започне да пада.

3. Течаща уплътнителна лента : Дръжте уплътнителната лента, докато температурата падне под 100°C.

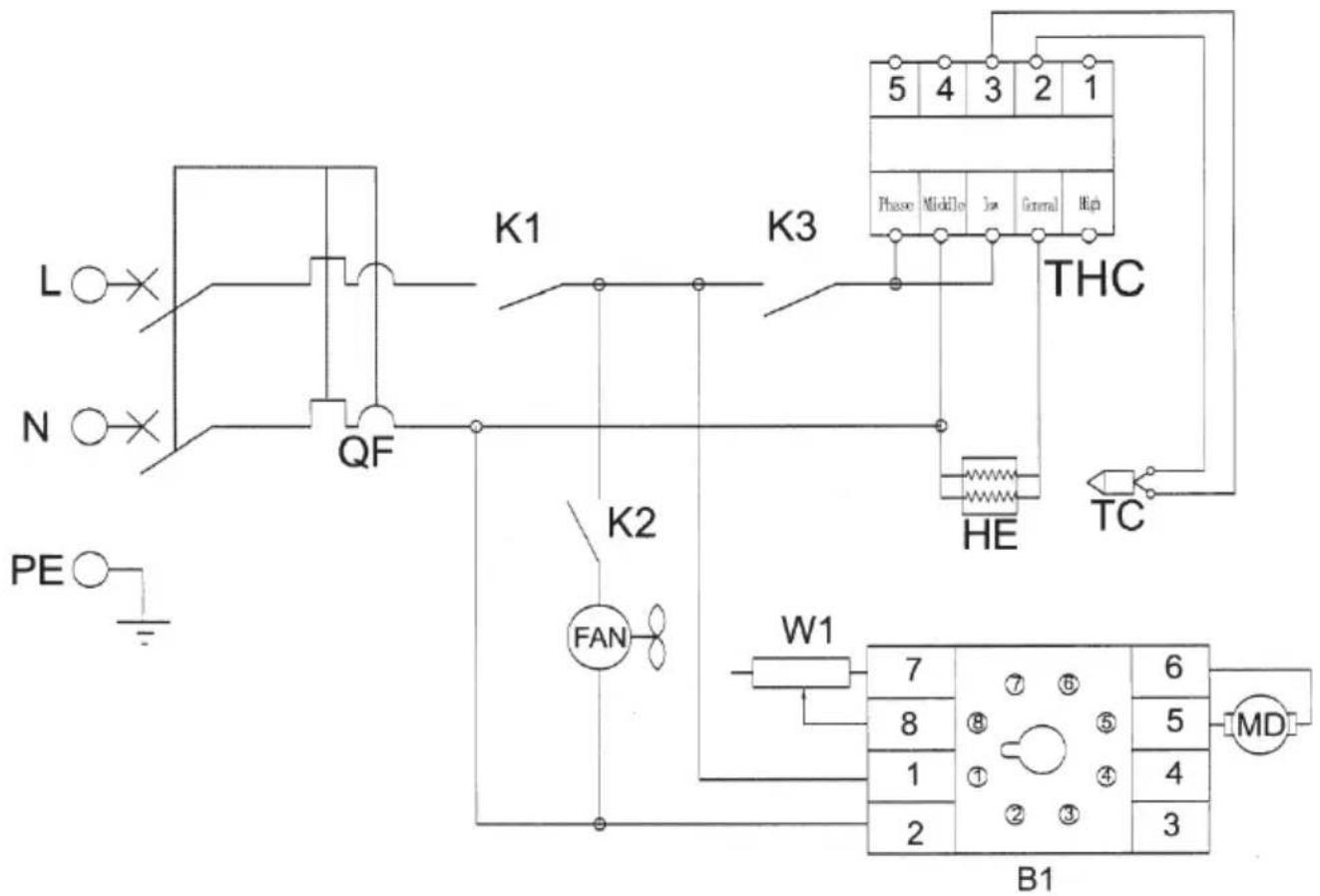

4. Електрическа схема


QF	Автоматичен прекъсвач	THC	Регулатор на температурата
K1	Ключ за захранване	TC	Термична двойка
K2	Превключвател на вентилатора	ТОЙ	Нагревателна тръба
K3	Превключвател за термоуплътнение	W1	Потенциометър
MD	DC двигател	B1	Високоскоростна дъска
ВЕНТИЛАТОР	Вентилатор с аксиален поток

Отстраняване на неизправности

Неизправност	причини	Отстраняване на неизправности
Уплътнителната лента се отклонява	Валът на задвижващото колело и валът на задвижваното колело не са успоредни.	Регулирайте двата регулиращи винта на седалката на задвижваното колело, за да се уверите, че няма отклонение.
Уплътнителната лента се къса лесно	1. Уплътнителната лента е твърде стегната.2. Уплътнителната лента се отклонява.3. Уплътнителната лента има гънки.4. Запечатващата повърхност е залепена с филм или други мръсни предмети по повърхността.5. Уплътнителната лента лесно се изгаря.	1. Регулирайте вертикалния регулиращ винт на седалката на задвижваното колело, за да се уверите, че уплътнителната лента е опъната правилно.2. Вижте горния елемент.3. Гънката на уплътнителната лента трябва да бъде отстранена.4. Отстранете нещата, залепнали по повърхността на запечатващата лента.5. Интервалът между нагревателните блокове е твърде малък или температурата е твърде висока.
Набраздяването не е ясно	1. Нарезното колело се износва.2. Притискащата пружина на седалката на колелото не е затегната.	1. Сменете назъбеното колело.2. Регулирайте притискащата пружина на седалката на колелото.
По време на транспортирането уплътнителната лента среща съпротивление.	Интервалът между нагревателните дъски или охлаждащите дъски е твърде малък или триенето е твърде голямо.	Интервалът между нагревателните дъски или охлаждащите дъски трябва да бъде правилен, така че интервалът между двете уплътняващи ленти да е около дебелината на слой опаковъчна торба, за да се осигури твърдост на

BG

		уплътняването и чистота на набраздяване, без да се удължават твърде много двата края на уплътнителната част.
Когато опаковъчната торба се придвижи към средното притискащо колело или набраздяващото колело, възниква блокиране или търкаляне в колелото.	Налягането на средното притискащо колело или набраздяващото колело е твърде високо.	1. Натискът на средното притискащо колело или набраздяващото колело трябва да бъде подходящ, така че интервалът между двете запечатващи ленти да е около дебелината на слой опаковъчна торба, за да се осигури твърдост на запечатването и яснота на набраздяване, без да се удължават двата края на запечатването част твърде много.2. След като настройката на интервала приключи, регулирайте ограничителния винт.
Транспортната лента се отклонява	Валът на задвижващата ролка и валът на средната ролка не са успоредни.	Регулирайте двата регулиращи винта на вала на задвижвания вал (преден вал) на платформата за транспортиране.
Транспортната лента не е синхронна с уплътнителната лента	Транспортната лента не е затегната.	1. Затегнете правилно веригите на вала на задвижващата ролка (предния вал) и средния вал.2. Регулирайте правилно транспортната лента.
