ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ALC 2/1-G/R Flex
Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χειρισμού!
LASER RADIATION
DO NOT STARE INTO BEAM
Μην κυπτάζετε στην ακτίνα.
Προϊόν της κατηγορίας λέιζερ 2; Μέγιστη ισχύς εξόδου ≤ 1 mW; μήκος κύματος λ = 520 nm; EN 60825-1:2014
Κατηγοριοποίηση λέιζερ
Η συσκευή αντιστοιχεί στην κατηγορία λέιζερ 2, βασιζόμενη στο πρότυπο ΙΕС 60825-1/ EN 60825. Το μάτι προστατεύεται από τυχαία, σύντομη ματιά στην ακτίνα λέιζερ από το αντανακλαστικό κλείσιμο προστασίας των βλεφάρων. Αυτό το αντανακλαστικό κλείσιμο των βλεφάρων μπορεί ωστόσο να επηρεαστεί αρνητικά από φάρμακα, αλκοόλ ή ναρκωπικά. Οι συσκευές αυτές επιτρέπεται να χρησιμοποιούνται χωρίς περαιτέρω προφυλακτικά μέτρα, όταν έχει διασφαλιστεί, ότι
FLEX ALC 2/1-G/R
η διατομή ακτίνας δεν σμικρύνεται από οπτικά όργανα.
Μην κατευθύνετε την ακτίνα λέιζερ σε πρόσωπα.
Ηλεκτρομαγνητική ανοχή
Παρόλο που η συσκευή πληροί τις αυστηρές απαιτήσεις των σχετικών οδηγιών, δεν μπορεί να αποκλειστεί η πιθανότητα, ότι η συσκευή
– προξενεί παρεμβολές σε άλλες συσκευές (π.χ. διατάξεις πλοήγησης αεροπλάνων) ή
– διαταράσσεται από ισχυρή ακτινοβολία, πράγμα το οποίο μπορεί να οδηγήσει σε λανθασμένο χειρισμό.
Σε αυτές τις περιπτώσεις ή σε λοιπές αμφιβολίες θα πρέπει να εκτελεστουν μετρήσεις ελέγχου.
Για την ασφάλειά σας
Αρμόζουσα χρήση
Αυτό το γραμμικό λέιζερ προορίζεται για επαγγελματική χρήση στη βιομηχανία και βιοτεχνία. Η συσκευή προορίζεται για τον υπολογισμό / καθορισμό, τη μεταφορά και τον έλεγχο κατεύθυνσης οριζοντίου ύψους, καθέτων γραμμών, γραμμών ευθυγράμμισης, κατακόρυφων σημείων και ορθών γωνιών όπως π.χ.:
- μεταφορά σημαδιών διαστάσεων και ύψους,
FLEX ALC 2/1-G/R
- χάραξη ενδιαμέσων τοίχων
(καθέτων και / ή σε ορθή γωνία) και
– ευθυγράμμιση εγκαταστάσεων και στοιχείων στους τρεις άξονες.
Υποδείξεις ασφαλείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
– Μην κατευθύνετε την ακτίνα λέιζερ σε πρόσωπα ή ζώα και μην κυπτάζετε οι ίδιοι στην ακτίνα λέιζερ. Το παρόν εργαλείο μέτρησης παράγει ακτινοβολία λέιζερ και έτσι μπορούν να τυφλωθούν πρόσωπα.
– Για τις επισκευές του εργαλείου μέτρησης απευθύνεστε σε αρμόδιο και εξειδικευμένο προσωπικό και χρησιμοποιείτε μόνον γνήσια ανταλλακτικά. Έτσι διασφαλίζεται η διατήρηση της ασφάλειας του εργαλείου μέτρησης.
– Μην αφήνετε τα παιδιά να χρησιμοποιούν
το εργαλείο μέτρησης χωρίς επίβλεψη.
Αυτά θα μπορούσαν αθέλητα να τυφλώσουν
πρόσωπα.
– Μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον επικίνδυνο για έκρηξη, στο οποίο βρίσκονται εύκαυστα υγρά, αέρια ή σκόνες. Στο εργαλείο μέτρησης μπορούν να σχηματιστούν σπινθήρες, από τους οποίους θα μπορούσε να αναφλεγεί η σκόνη ή οι ατμοί.
el
– Σε περίπτωση που χρησιμοποιηθούν άλλες διατάξεις χειρισμού ή ευθυγράμμισης από τις εδώ αναφερόμενες ή άλλοι τρόποι διαδικασίας, αυτό μπορεί να οδηγήσει σε επτικίνδυνη έκθεση σε ακτινοβολία.
- Μην αδρανοποιήσετε διατάξεις ασφαλείας και μην αφαιρέσετε πινακίδες υπόδειξης ή προειδο ποίησης.
– Πριν τη θέση σε λειτουργία εξετάζετε τη συσκευή για ορατές ζημιές. Μη θέτετε σε λειτουργία χαλασμένες συσκευές.
– Σε περίπτωση χρήσης σκάλας αποφεύγετε αφύσικες στάσεις του σώματός σας. Φροντίζετε να έχετε σταθερή θέση και συνεχή ισορροπία.
ΠΡΟΣΟΧΗ!
-Μη χρησιμοποιείτε τη συσκευή με βροχή.
– Αν η συσκευή μεταφερθεί από μεγάλο ψύχος σε θερμότερο περιβάλλον ή το αντίθετο, θα πρέπει πριν τη χρήση να αφήνετε τη συσκευή να εγκλιματιστεί.
– Σε περίπτωση χρήσης ανταπτόρων και τριπόδων διασφαλίστε, ότι η συσκευή είναι γερά βιδωμένη.
el

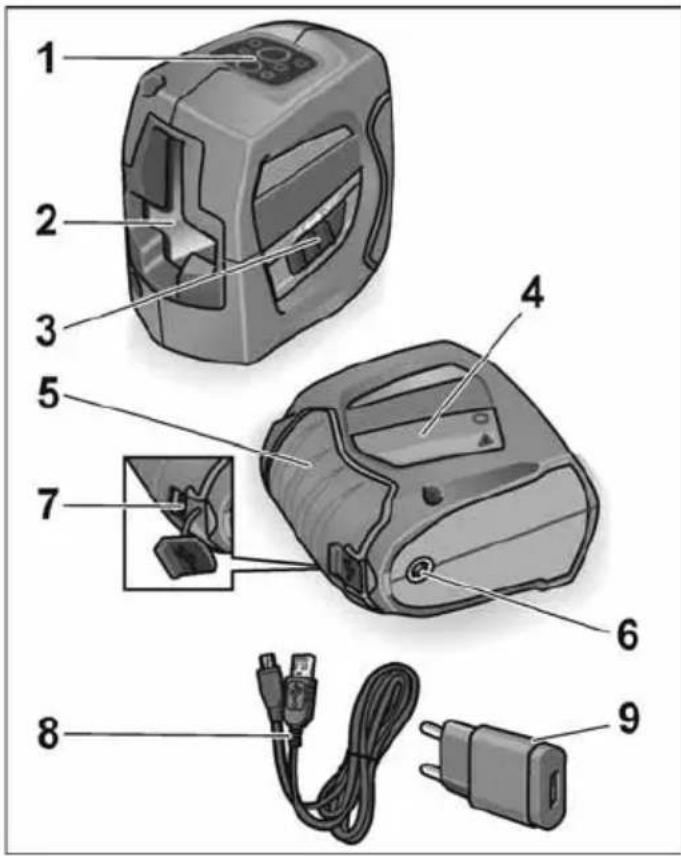

Με μια ματιά
1 Π ε δ i o χ ε i ρ i σ μ o
2 Παράθυρο εξόδου λέιζερ
3 Πλήκτρο On / Off
για τη θέση σε και εκτός λειτουργίας. Μετά την ενεργοποίηση είναι ενεργές όλες οι ακτίνες λέιζερ και η λειτουργία Indoor.
Σε απενεργοποιημένη κατάσταση μπλοκάρεται η διάταξη αυτοεπιπέδωσης.
4 Πινακίδα λέιζερ
5 Ελαστική περιοχή συγκράτησης
6 Σ π ε í ρ ω μ α ¼ "
Για τη στερέωση σε τρίποδο ή σε συγκράτηση
τοίχου και τρίποδο.
7 Y ποδοχή φόρτις
8 Καλώδιο φόρτισης USB
9 Φορτιστής USB
10 Προστατευτική θήκη (δεν απεικονίζεται)
FLEX ALC 2/1-G/R

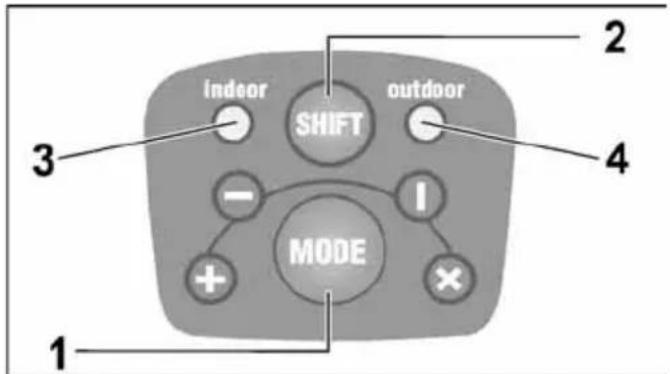

Πεδίο χειρισμού
1 Πλήκτρο τρόπος λειτουργίας
Αλλάζει διαδοχικά τους 4 διαφορετικούς τρόπους προβολής λέιζερ.
1x οριζόντια ακτίνα
2x κάθετη ακτίνα
3x οριζόντια και κάθετη ακτίνα +
αυτοεπιπέδωση απενεργοποιημένη/
μπλοκαρισμένη
4x οριζόντια και κάθετη ακτίνα +
αυτοεπιπέδωση ενεργοποιημένη
(στάνταρ τρόπος λειτουργίας μετά την
ενεργοποίηση της συσκευής)
el
2 Πλήκτρο επιλογής λειτουργίας περιβάλλοντος
Αλλάζει την ακτίνα λέιζερ από Indoor σε Outdoor συνθήκες.
Η λειτουργία Indoor χρησιμοποιείται για μικρές αποστάσεις σε κανονική φωτεινότητα περιβάλλοντος (σε κλειστούς χώρους). Σε υψηλή φωτεινότητα περιβάλλοντος ή σε ισχυρή ηλιακή ακτινοβολία ενεργοποιήστε τη λειτουργία Outdoor. Στη λειτουργία Outdoor η συσκευή δουλεύει με παλμική ακτίνα λέιζερ. Αυτή είναι λιγο πιο σκοτεινή από την ακτίνα στην Indoor λειτουργία.
3 LED Λειτουργία Indoor
4 LED Λειτουργία Outdoor
Οι λυχνίες LED (3 ή 4) είναι αναμμένες πράσινες με ενεργοποιημένη αυτοεπιττέδωση.
Οι λυχνίες LED (3 ή 4) είναι αναμμένες κόκκινες σε περίπτωση υπέρβασης του εύρους αυτοεπιπέδωσης (± 4°) ή με απενεργοποιημένη/ μπλοκαρισμένη αυτοεπιπέδωση.
Οι λυχνίες LED (3 ή 4) αναβοσβήνουν κόκκινες σε χαμηλή χωρητικότητα μπαταρίας. Φόρτισε την μπαταρία!
Τεχνικά χαρακτηριστικά
| Λέιζερ σταυρονήματος ALC 2/1-G/R | |
| Ορατή δίοδος λέιζερ | 520 nm |
| Κατηγορία λέιζερ | 2 |
| Εύρος εργασίας– Οριζόντια/Κάθετη ακτίνα1) | 50 m |
| Ακρίβεια ...– Οριζόντια/Κάθετη ακτίνα | ± 0,3 mm/m |
| Εύρος αυτοεπιπέδωσης | ± 4° |
| Τροφοδοσία με ρεύμα | Li-Ion 3,7 V1200 mAh |
| Διάρκεια λειτουργίας2) | 4 h / 10 h |
| Εύρος θερμοκρασίας– για λειτουργί-50°C ... 50 °C– για αποθήκευση | –20 °C ... 70 °C |
| Βάρος | 360 g |
| Φορτιστής USB | |
| Τάση εισόδου 100-240 V~ | |
| Τάση εξόδου 5 V / 1 A | —— |
FLEX ALC 2/1-G/R
1) Σε μη ευνοϊκές συνθήκες (ισχυρή ηλιακή αντινοβολία, αντανακλώσες επιφάνειες) το εύρος μέτρησης μπορεί να είναι μικρότερο.
2) Η διάρκεια λειτουργίας υπολογίστηκε με όλες τις ενεργοποιημένες ακτίνες λέιζερ. Η διάρκεια λειτουργίας μπορεί να παραταθεί, αν από την επιλογή κάποιου άλλου τρόπου λειτουργίας απενεργοποιηθούν ακτίνες που δεν χρειάζονται.
Οδηγίες χρήσης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
- Μην κατευθύνετε την ακτίνα λέιζερ σε πρόσωπα ή ζώα.
-Μην κυπτάζετε στην ακτίνα λέιζερ.
– Μη φέρνετε οπτικά όργανα στην πορεία της ακτίνας.
Το παρόν εργαλείο μέτρησης παράγει ακτινοβολία λέιζερ και έτσι μπορούν να τυφλωθούν πρόσωπα.
ΠΡΟΣΟΧΗ!
- Μη χρησιμοποιείτε το εργαλείο μέτρησης σε υγρό περιβάλλον ούτε σε περιβάλλον με σκόνη ή άμμο. Είναι δυνατές ζημιές σε μέρη της συσκευής.
– Μετά τη χρήση απενεργοποιήστε αμέσως τη συσκευή με τον διακόπτη On/Off, ώστε να εμποδίσετε την αυτοεπιπέδωση.
FLEX ALC 2/1-G/R
– Αν η συσκευή μεταφερθεί από μεγάλο ψύχος σε θερμότερο περιβάλλον ή το αντίθετο, θα πρέπει πριν τη χρήση να αφήνετε τη συσκευή να εγκλιματιστεί.
– Σε περίπτωση χρήσης ανταπτόρων και τριπτόδων διασφαλίστε, ότι η συσκευή είναι γερά βιδωμένη.
Τα σημαντικότερα βήματα χειρισμού επεξηγούνται στο τέλος αυτών των οδηγιών στις σελίδες με τις εικόνες.
Βλέπε από τη σελίδα 150.
Φόρτιση μπαταρίας με καλώδιο USB και φορτιστή USB 150
Ενεργοποίηση και απενεργοποίηση της συσκευής 152
Επιλογή τρόπου λειτουργίας 154
Αλλαγή λειτουργίας περιβάλλοντος ...... 156
Χειρισμός του λέιζερ 158
'Ελεγχος οριζόντιας ακτίνας ...... 160
'Ελεγχος κάθετης ακτίνας 164
'Ελεγχος της ακρίβειας
Συνιστάται τακτικός έλεγχος της συσκευής, ώστε να μπορείτε να διασφαλίσετε μόνιμα την ακρίβεια. Σε απόκλιση της ακρίβειας από το επιτρεπτό εύρος ανοχής η συσκευή πρέπει να
παραδοθεί σε κάποιο από τον κατασκευαστή εξουσιοδοτημένο συνεργείο εξυπηρέτησης πελατών.
Για την εκτέλεση των ρυθμίσεων ευθυγράμμισης στη συσκευή απευθυνθείτε αποκλειστικά σε εξουσιοδοτημένους ειδικούς.
Τα απαιτούμενα βήματα για τον έλεγχο της ακρίβειας επεξηγούνται στο τέλος αυτών των οδηγιών στις σελίδες με τις εικόνες. Βλέπε από τη σελίδα 160.
Συντήρηση και φροντίδα
Προσέξτε τις ακόλουθες υποδείξεις:
– Μεταχειρίζεστε τη συσκευή με προσοχή και προστατέψτε την από κρούσεις, κραδασμούς, ακραίες θερμοκρασίες.
- Όταν δεν χρησιμοποιείται, φυλάτε τη συσκευή στην προστατευτική θήκη.
– Για τον καθαρισμό χρησιμοποιείτε μόνον ένα μαλακό, στεγνό πανί.
– Αναθέτετε την επισκευή της συσκευής σε καταρτισμένο εξειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά.
Έτσι διασφαλίζεται, ότι θα διατηρηθεί η ασφάλεια της συσκευής.
Υποδείξεις απόσυρσης
Όχι για χώρες της Ευρωπαϊκής Ένωσης: Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!
Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και μηχανημάτων και την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.
Επανάκτηση πρώτων υλών αντί για απόσυρση σκουπιδιών.
Η συσκευή, τα εξαρτήματα και η συσκευασία θα πρέπει να οδηγηθούν σε φιλική προς το περιβάλλον επαναξιοποίηση. Για την καθαρή ανακύκλωση τα πλαστικά μέρη έχουν σημανθεί ανάλογα.
ΥΠΟΔΕΙΞΗ
Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!
FLEX ALC 2/1-G/R
Αποκλεισμός ευθύνης
Ο χρήστης του παρόντος προϊόντος προτρέπεται να τηρεί ακριβώς τις οδηγίες των οδηγιών χειρισμού. Όλες οι συσκευές έχουν ελεγχθεί με ακρίβεια πριν την παράδοση.
Ο χρήστης θα πρέπει ωστόσο να πεισθεί πριν από κάθε εφαρμογή για την ακρίβεια της συσκευής.
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για εσφαλμένη ή εκ προθέσεως λανθασμένη χρήση καθώς και για επακόλουθες ζημιές και διαφυγόντα κέρδη που απορρέουν από αυτή.
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για επακόλουθες ζημιές και διαφυγόντα κέρδη από φυσικές καταστροφές όπως π.χ. σεισμός, ανεμοθύελλα, πλημμύρα κτλ. καθώς και πυρκαγιά, ατύχημα, επεμβάσεις τρίτων ή χρήση εκτός των συνήθων τομέων εφαρμογής. Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές και διαφυγόντα κέρδη από αλλαγμένα ή χαμένα δεδομένα, διακοπή της λειτουργίας της επιχείρησης κτλ., που προξενήθηκαν από το προϊόν ή από μη δυνατή χρήση του προϊόντος.
FLEX ALC 2/1-G/R
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές και διαφυγόντα κέρδη που απορρέον από χειρισμό μη σύμφωνο προς τις οδηγίες. Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.
