LIETOŠANAS INSTRUKCIJA ALC 2/1-G/R Flex
Pirms ekspluatācijas izlasiet lietošanas pamācību!
LASER RADIATION
DO NOT STARE INTO BEAM
lāzera klases izstrādājums; maksimālā izejas
jauda ≤ 1 mW; vilnu garums λ = 520 nm;
EN 60825-1:2014
Lāzera klasifikācija
Ierīce atbilst 2. lāzerā klasei, kura balstās uz IEC 60825-1/EN 60825 normu.
Ar mirkškināšanas refleksu acs tiek pasargāta no nejaušas, īslaicīgas ieskatīšanās lāzera starojumā. Taču šo mirkškināšanas refleksu var ietekmēt medikamenti, alkohols vai narkotiskās vielas. Šīs ierīces var izmantot bez papildaizsardzības pasākumiem, ja ir nodrošināts, ka nekādi optiskie instrumenti nesamazinās stara škērsgriezumu.
Nenovirziet lāzera staru uz personām.
FLEX ALC 2/1-G/R
Elektromagnētiskā savietojamība
Neskatoties uz to, ka ierīce izpilda atbilstošo direktīvu prasības, nevar izslēgt iespēju, ka ierīce
– traucē citas ierīces (piem., lidmašīnu navigācijas iekārtas) vai
- tiek traucēta ar spēcīgu starojumu, kas var novest pie klūdainas operācijas.
Šados gadījumos vai citos nedrošības gadījumos nepieciešama kontroles mērījumu izpilde.
Jūsu drošībai
Noteikumiem atbilstoša izmantošana
Šis līnijlāzers ir paredzēts rūpnieciskajā izmantošanā industrijā un amatniecībā.
lerīce paredzēta horizontālu augstumu izvietojumu, vertikālu līniju, satektaišņu, perpendikula pamatņu un taisnu leņku noteikšanai, pārnešanai un pārbaudīšanai, kā piem.:
– metru un augstuma markejumu pärnešanai.
– Starpsienu iezīmēšana (vertikāli un/vai taisnā lenkī) un
- iekārtu un elementu lāgošana trīs asīs.
FLEX ALC 2/1-G/R
lv
Drošības tehnikas norādījumi
BRĪDINĀJUMS!
– Nevērsiet lāzera staru uz personām vai dzīvniekiem un neskatieties lāzera starā. Šis mērinstruments rada lāzera starojumu, kas var apžilbināt personas.
– Mērinstrumenta remonta veikšanu uzticiet tikai kvalificētiem speciālistiem, un tas jāveic tikai ar oriģinālajām rezerves detaļām. Tādējādi tiks saglabāta mērinstrumenta drošība.
– Neļaujiet bērniem lietot mērinstrumentu bez uzraudzības. Vīni var neļauši apžilbināt citas personas.
– Nestrādājiet ar mērinstrumentu sprādzienbīstamā vidē, kur atrodas aizdedzināmi škidrumi, gāzes vai puteklī. Mērinstrumentā var veidoties dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
– Ja ierīce tiek izmantota citos ekspluatācijas apstāklos vai tiek citādi regulēta, vai tiek veikta cita rīcība, nekā šeit aprakstīts, tas var izraisīt bīstama starojuma izplatīšanos.
– levērojiet, lai drošības iekārtu darbība netiktu traucēta, kā arī nenoņemiet norādījumu un brīdinājumu plāksnītes.
– Pirms ierīces ekspluatācijas pārbaudiet uz ierīces redzamos bojājumus. Nedarbiniet bojātas ierīces.
– Izmantojot ieriči uz trepēm, izvairieties no nedabiskām kermana pozām. Nodrošiniet drošu stāju un pastāvīgu līdzsvaru.
- Neizmantojiet ierīci lietus laikā.
– Ja ierīce no liela aukstuma tiek pārvietota siltākā vidē vai otrādi, tad pirms ierīces izmatošanas nepieciešama tās aklimatizēšana.
– Izmantojot adapterus un statīvus,
pārliecinieties, vai ierīce ir stingri uzskrūvēta.
UZMANĪBU!

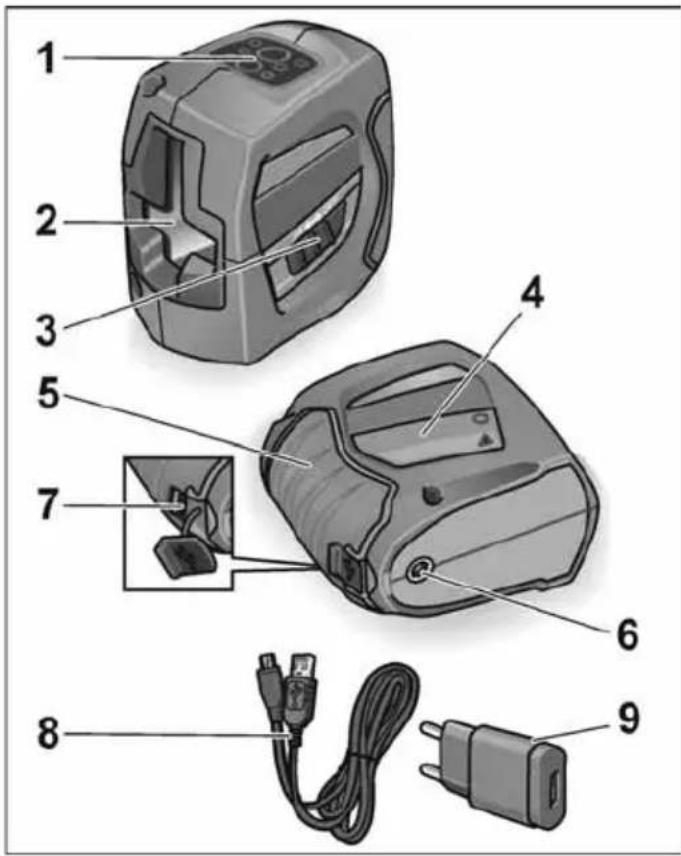

Iss apskats
1 Vadības pults
2 Lāzera izejas lodziņi
3 leslēgšanas/izslēgšanas taustiņš
leslēgšanai un izslēgšanai. Pēc ieslēgšanas ir aktīvi visi lāzera stari un iekštelpu režīms. Izslēgtā stāvoklī automātiskās nivelēšanas ierīce tiek blokēta.
4 Lāzera plāksne
5 Gumijota satveršanas zona
6 Vītne ¼ "
Stiprināšanai uz statīva vai pie sienas un statīva nostiprinājuma.
7 USB saspraudnis
8 USB lādēšanas kabelis
9 USB uzlādes ierīce
10 Aizsargsomina (nav attēlota)
FLEX ALC 2/1-G/R

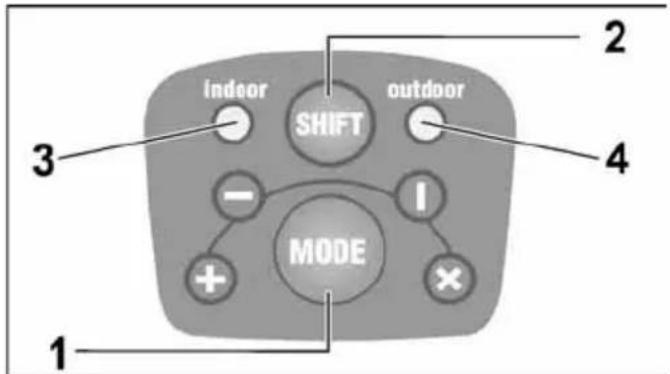

Vadības pults
4 dažādu lāzera projekcijas veidu secīgai pārslēgšanai.
1x horizontālais stars
2x vertikālais stars
3x horizontālais un vertikālais stars + automātiskā nivelēšana izslēgta/blokēta
4x horizontālais un vertikālais stars + automātiskā nivelēšana ieslēgta (standarta darba režīms pēc ierīces ieslēgšanas)
2 Vides režima pārslēgšanas taustiņš Pārslēdz lāzera starus no iekštelpu režima uz ārpustelpu režimu. lekštelpu režīms tiek izmantots īsiem posmiem normālā apgaismojumā (slēgtās telpās). Ja apgaismojums ir labāks vai ir spēcīgāks saules starojums, aktivizēt ārpustelpu režimu. Ārpustelpu režimā ierīce darbojas ar pulsējošu lāzera staru. Tas ir nedaudz tumšāks nekā iekštelpu režima stars.
3 LED lekštelpu režims
4 LED ārpustelpu režīms
Ja ir ieslēgta automātiskā nivelēšana, gaismas diode (3 vai 4) deg zaļā krāsā.
Gaismas diode (3 vai 4) deg sarkanā krāsā, ja ir pārsniegts automātiskās nivelēšanas diapazons (± 4°) vai automātiskā nivelēšana ir izslēgta/blokēta.
Gaismas diode (3 vai 4) mirgo sarkanā krāsā, ja bateriju kapacitāte ir zema. Uzlādējiet akumulatoru!
Tehniskā informācija
| Krusteniskais lāzers ALC 2/1-G/R | |
| Redzama lāzera diode | 520 nm |
| Lāzera klase | 2 |
| Darbības diapazons– horizontāls/vertikāls stars1) | 50 m |
| Precizitāte ...– horizontāls/vertikāls stars | ± 0,3 mm/m |
| Automātiskās nivelēšanas diapazons | ± 4° |
| Strāvas padeve | Litija jonu 3,7 V1200 mAh |
| Darbības ilgums2) | 4 h / 10 h |
| Temperatūras diapazons– ekspluatācijai– uzglabāšanai | -5 °C ... 50 °C-20 °C ... 70 °C |
| Svars | 360 g |
| USB uzlādes ierīce | |
| Ieejas spriegums 100-240 V~ | |
| Izejas spriegums 5 V / 1 A | —— |
FLEX ALC 2/1-G/R
1) Nelabvēlīgos apstāklos (spilgta saules gaisma, atstarojošas virsmas) mērišanas diapazons var būt mazāks.
2) Darbības ilgums noteikts ar visiem aktivizētajiem lāzera stariem. Darbības ilgumu var pagarināt, ja, izvēloties citu darba režīmu, nevajadzīgie stari tiek izslēgti.
Lietošanas pamācība
BRĪDINĀJUMS!
– Nevērsiet lāzera staru uz personām vai dzīvniekiem.
– Neskatieties lāzera starā.
- Staru celā nelieciet optiskos instrumentus.
Šis mērinstruments rada lāzera starojumu, kas var apžilbināt personas.
UZMANĪBU!
– Nelietot mērinstrumentu mitrā, puteklainā vai smilšainā vidē. lespējami ierīces komponentu bojājumi.
– Pēc lietošanas ierīci nekavējoties izslēgt ar ieslēgšanas/izslēgšanas taustiņu, lai blokētu automātisko nivelēšanu.
– Ja ierīce no liela aukstuma tiek pārvietota siltākā vidē vai otrādi, tad pirms ierīces izmatošanas nepieciešama tās aklimatizēšana.
– Izmantojot adapterus un statīvus, pārlieci-nieties, vai ierīce ir stingri uzskrūvēta.
FLEX ALC 2/1-G/R
Svarīgākie ierīces darbināšanas soļi ir izskaidroti ar attēliem šīs lietošanas pamācības beigās. Sk. no 150 lpp.
Akumulatora lādēšana ar USB kabeli un USB uzlādes ierīci .... 150 Ierīces ieslēgšana un izslēgšana .... 152 Darba režīma izvēle .... 154 Vides režīma pārslēgšana .... 156 Lāzera izmantošana .... 158 Horizontālā stara pārbaude .... 160 Vertikālā stara pārbaude .... 164
Precizitātes pārbaude
Ilgstošas precizitātes nodrošināšanai tiek ieteikta regulāra ierīces pārbaude.
Precizitātes noviržu gadījumā no pieļaujamā tolerances diapazona nododiet ierīci ražotāja autorizētā tehniskā servisa darbnīcā.
Ierīces justēšanu drīkst veikt tikai autorizēti speciālisti.
Nepieciešamie precizitātes pārbaudes soli ir izskaidroti ar attēliem šīs lietošanas pamācības beigās. Sk. no 160 lpp.
lv
Tehniskā apkope un kopšana
levērot šādus norādījumus:
- ierīci lietot uzmanīgi un sargāt no sitieniem, vibrācijas, galējām temperatūrām;
- kad ierīce netiek lietota, uzglabāt to aizsargsomiņā;
– tīrīšanai izmantot tikai mīkstu, sausu lupatu; - ierīces remonta veikšanu uzticiet tikai kvalificētiem speciālistiem, un tas jāveic tikai ar oriğinālajām rezerves detaļām; tādējādi tiks saglabāta ierīces drošība.
Norādījumi par likvidēšanu
Tikai ES valstim:
Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.
Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu škirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.
Izejvielu pārstrāde atkritumu likvidēšanas vietā.
lerīcei, aprīkojumam un iepakojumam nepieciešama vides aizsardzības noteikumiem atbilstosa utilizēšana. Plastmasas detaļas ir apzīmētas tīrai šķirņu pārstrādei no jauna.
NORĀDĪJUMS!
Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.
Atbildības izslēgšana
Šī izstrādājuma izmantotājam tiek norādīts precīzi ievērot šīs lietošanas pamācības norādījumus. Pirms izlaides visas ierīces ir rūpīgi pārbaudītas. Neskatoties uz to, lietotājam pirms katras izmantošanas jāpārliecinās par ierīces precizitāti.
Ražotājs un viņa vietnieks nav atbildīgi par neprasmīgas un apzināti nepareizas ierīces izmantošanas sekām, kā arī par no tā iespējamiem izrietošajiem materiālajiem un peļnas zaudējumiem.
FLEX ALC 2/1-G/R
Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem un peļnas zaudējumiem, kurus izraisa dabas katastrofas, kā piem., zemestrīces, vētras, plūdi, utt., kā arī uguns, avārijas, trešo personu iesaistīšanās gadījumi, vai izmantojot ierīci ārpus parastajām izmantošanas jomām.
Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem un peļnas zaudējumiem, izmainot, pazaudējot datus, pārtraucot uzņēmējdarbību utt., kuru izraisīja izstrādājums vai neiespējama izstrādājuma izmantošana.
Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem un pelņas zaudējumiem, kuri izriet no izmantošanas, kura neatbilst lietošanas pamācības norādījumiem.
Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
FLEX ALC 2/1-G/R
Iv Vides režima pārslēgšana
