Type de produit	Niveau laser à lignes croisées
Marque	Flex
Modèle	ALC 2/1-G/R
Diode laser	520 nm (vert)
Classe laser	2
Portée de travail	50 m
Précision	±0,3 mm/m
Plage d'autonivellement	±4°
Alimentation	Batterie Li-Ion 3,7 V / 1200 mAh
Autonomie	4 h (tous faisceaux) / 10 h (mode économie)
Température de fonctionnement	-5 °C à 50 °C
Poids	360 g
Chargeur USB	Entrée 100-240 V~, sortie 5 V / 1 A
Filetage	1/4" pour trépied
Modes de projection	Horizontal, Vertical, Combiné
Modes d'environnement	Indoor (continu), Outdoor (pulsé)
Autonivellement	Oui, avec blocage possible
Protection	Bouclier laser, poignée caoutchoutée
Entretien	Chiffon doux et sec, ranger dans sacoche
Sécurité	Ne pas regarder le faisceau, classe laser 2, éviter environnements explosifs
Réparation	Uniquement par personnel qualifié avec pièces d'origine
Contenu de la boîte	Niveau laser, câble USB, chargeur USB, sacoche de protection

FOIRE AUX QUESTIONS - ALC 2/1-G/R Flex

Comment allumer et éteindre l'appareil ?

Appuyez sur la touche Marche/Arrêt (3) pour allumer l'appareil. Après l'allumage, tous les faisceaux laser sont actifs et le mode Indoor est activé. Pour éteindre, appuyez à nouveau sur la même touche. À l'état éteint, le dispositif d'autonivellement est bloqué.

Que signifient les LED sur le bandeau de commande ?

Les LED (3 et 4) indiquent le mode d'environnement. En vert, l'autonivellement est activé. En rouge, la plage d'autonivellement est dépassée (±4°) ou l'autonivellement est éteint/bloqué. En clignotant rouge, la batterie est faible.

Comment sélectionner le mode de projection laser ?

Utilisez la touche de sélection de projection (1) sur le bandeau de commande. Chaque pression change le mode : 1x faisceau horizontal, 2x faisceau vertical, 3x faisceaux horizontal et vertical avec autonivellement éteint, 4x faisceaux horizontal et vertical avec autonivellement activé (mode standard).

Quelle est la différence entre les modes Indoor et Outdoor ?

Le mode Indoor est utilisé pour courtes distances avec luminosité normale ; le faisceau est continu. Le mode Outdoor est pour forte luminosité ; le faisceau est pulsé, légèrement plus sombre. Utilisez la touche de commutation (2) pour basculer.

Comment recharger la batterie ?

Utilisez le câble USB fourni et un chargeur USB (chargeur secteur 5V/1A recommandé). Branchez le câble sur le port USB (7) de l'appareil et sur une source d'alimentation. L'autonomie est de 4 à 10 heures selon l'utilisation.

Quelle est la précision du niveau laser ?

La précision est de ±0,3 mm/m pour les faisceaux horizontal et vertical. La portée opérationnelle est de 50 m.

Comment vérifier la précision du faisceau horizontal ?

Reportez-vous aux pages illustrées de la notice (page 160). La méthode typique consiste à mesurer la différence de hauteur entre deux points éloignés. Si la précision est hors tolérance, confiez l'appareil à un service après-vente agréé.

Quelles sont les consignes de sécurité à respecter ?

Ne dirigez jamais le faisceau laser vers des personnes ou des animaux. Ne regardez pas la source. Évitez les environnements explosifs. Utilisez uniquement des pièces de rechange d'origine. Ne laissez pas les enfants utiliser sans surveillance.

Comment entretenir et nettoyer l'appareil ?

Nettoyez avec un chiffon doux et sec. Évitez l'humidité, la poussière et le sable. Rangez l'appareil dans sa sacoche de protection lorsqu'il n'est pas utilisé. Ne faites réparer que par du personnel qualifié.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord la batterie (LED rouge clignotante). Si l'appareil ne s'allume pas, chargez la batterie. Si le problème persiste, contactez un service après-vente agréé Flex. N'essayez pas de réparer vous-même.

MODE D'EMPLOI ALC 2/1-G/R Flex

Marquage sur l'appareil

Avant la mise en service, veuillez lire la notice d'instructions !

LASER RADIATION

DO NOT STARE INTO BEAM

Ne regardez pas la source du rayon.

Produit de classe laser 2; Puissance maximale de sortie ≤ 1 mW; longueur d'onde λ = 520 nm; EN 60825-1:2014

Cet appareil se conforme à la classe laser 2 sur la base de la norme IEC 60825-1/EN 60825. Si l'œil observe fortuitement, brièvement, la source du rayon laser, il est protégé par le réflexe de clignement. Toutefois, ce réflexe de clignement peut être géné par des médicaments, l'alcool ou des drogues. Ces appareils peuvent être utilisés sans mesures de protection supplémentaires s'il est garanti qu'aucun instrument optique ne réduira la section du faisceau laser.

FLEX ALC 2/1-G/R

Ne braquez jamais le faisceau laser sur des personnes.

Compatibilité électromagnétique

Bien que l'appareil satisfasse aux sévères exigences énoncées dans les directives applicables, il n'est pas à exclure

- qu'il perturbe d'autres appareils (par exemple les équipements de navigation d'avions) ou - qu'il soit lui-même perturbé par un rayonnement puissant pouvant provoquer son dysfonctionnement.

Dans ces cas-là ou en présence d'autres incertitudes, il faudrait effectuer des mesures de contrôle.

Pour votre sécurité

Conformité d'utilisation

Ce laser linéaire est destiné aux applications professionnelles dans l'industrie et l'artisanat. des lignes verticales, alignements, points perpendiculaires, et à reporter des angles droits, dont par exemple :

- reporter des tracés de métrage et de hauteurs,

FLEX ALC 2/1-G/R

– tracer sur des cloisons diviseuses (verticallement et / ou à angle droit) et
– aligner des installations et éléments selon trois axes.

Consigne de sécurité

AVERTISSEMENT!

• Ne dirigez pas le faisceau laser sur des personnes ou sur des animaux et ne regardez pas la source du faisceau. Cet outil de mesure génère un faisceau laser susceptible d'aveugler des personnes.
• Ne faites réparer cet outil de mesure que par du personnel spécialisé et qualifié, lequel utilisera exclusivement des pièces de rechange d'origine. Ceci garantit que l'outil de mesure demeure sûr à l'usage.
• Ne laissez jamais les enfants utiliser l'outil de mesure sans surveillance. Vous risqueriez d'aveugler involontairement des personnes.
• Ne travaillez pas avec l'outil de mesure dans un environnement à risque d'explosion, dans lequel se trouvent des liquides, gaz ou poussières inflammables. Des étincelles peuvent apparaître dans l'outil de mesure et risquent d'enflammer la poussière ou les vapeurs.

• Si sont utilisés des équipements de commande ou d'ajustage ou des procédures autres que ceux et celles indiqués, cela peut engendrer une exposition dangereuse à des rayons.
• Ne rendez aucun dispositif de sécurité inopérant, ne retirez aucune plaquette d'information ou d'avertissement.
  – Avant la mise en service, vérifiez si l'appareil présente des dégâts apparents. Ne mettez jamais en service un appareil endommagé.
  – Lorsque vous travaillez sur des échelles, évitez de prendre une posture corporelle anormale. Veillez à vous tenir d'aplomb et constamment en équilibre.

PRUDENCE!

– N'utilisez pas l'appareil sous la pluie.
- Si l'appareil est amené d'un lieu très froid dans un environnement plus chaud, ou inverse-ment, laissez-lui le temps de s'acclimater avant de l'utiliser.
- Si vous utilisez des adaptateurs et trépieds, veillez à ce que l'appareil soit fermement vissé.

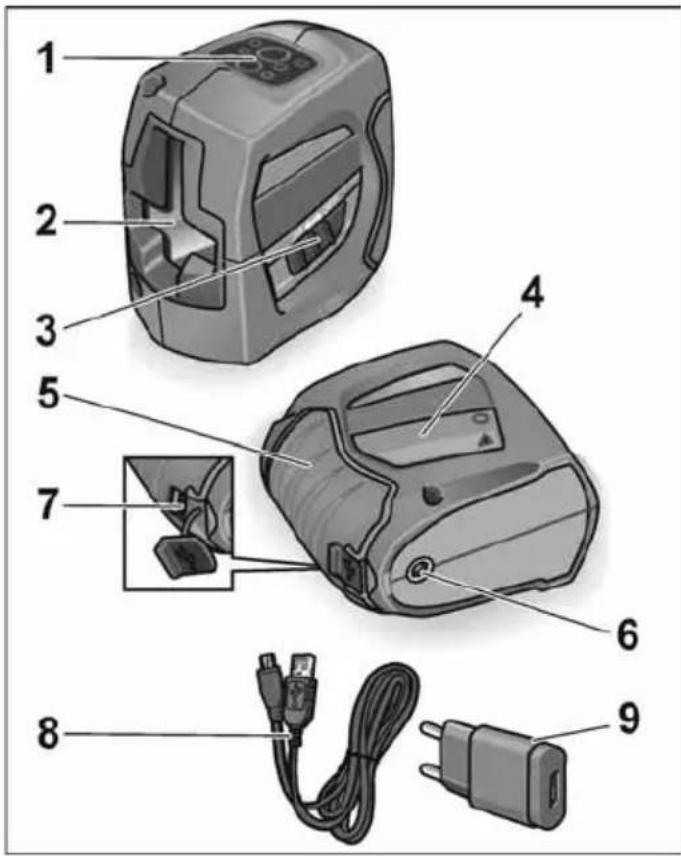

Vue d'ensemble

1 Bandeau de commande
2 Fenêtre de sortie du faisceau laser
3 Touche Marche / Arrêt

Pour allumer et éteindre l'appareil.

Après l'allumage, tous les faisceaux laser sont actifs et le mode Indoor l'est aussi.

A l'état éteint, le dispositif d'autonivellement est bloqué.

4 Bouclier laser
5 Poignée caoutchoutée
6 Filetage 1/4"

Pour fixation sur trépied ou sur fixation murale et trépied

7 Port USB

8 C â b l e U S B

9 Chargeur USB

10 Sacoche de protection (non illustrée)

FLEX ALC 2/1-G/R

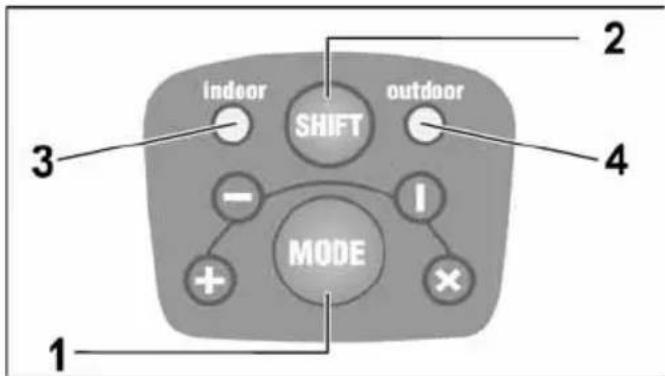

Bandeau de commande

Cette touche sert à choisir successivement entre 4 types de projection du faisceau laser.

1x Faisceau horizontal
2x Faisceau vertical
3x Faisceaux horizontal et vertical + autonivellement éteint/bloqué
4x Faisceaux horizontal et vertical + autonivellement enclenché (il s'agit du mode standard après l'allumage de l'appareil)

2 Touche de commutation en mode Environnement

Cette touche sert à commuter le faisceau laser des conditions en local (Indoor) aux conditions en plein air (Outdoor). Le mode Indoor n'est utilisé que sur de courtes distances, en présence d'une luminosité ambiante normale (dans des locaux fermés). En présence d'une forte luminosité ambiante ou d'un fort ensoleillement, activez le mode Outdoor. En mode Outdoor, l'appareil travaille avec un faisceau laser pulsé. Ce faisceau est un peu plus sombre que le faisceau du mode Indoor.

3 LED Mode Indoor

4 LED Mode Outdoor

Les LED (3 ou 4) s'allument en vert lorsque l'autonivellement est allumé.

Les LED (3 ou 4) s'allument en rouge lorsque la plage d'autonivellement est dépassée (± 4°) ou lorsque l'autonivellement est éteint/bloqué.

Les LED (3 ou 4) clignotent en rouge lorsque les batteries faiblissent. Charger la batterie !

Données techniques

Laser à lignes croisées ALC 2/1-G/R
Diode laser visible 520 nm
Classe laser 2
Domaine opérationnel– Faisceau horizontal / vertical1)	50 m
Précision ...– Faisceau horizontal / vertical ± 0,3 mm/m
Plage d'autonivellement ± 4°
Alimentation électrique Li-lon 3,7 V	1200 mAh
Autonomie de fonctionnement2)	4 h / 10 h
Plage de température– pour le service– pour le stockage	-5 °C ... 50 °C-20 °C ... 70 °C
Poids 360 g
Chargeur USB
Tension d'entrée 100-240 V~
Tension de sortie 5 V / 1 A

FLEX ALC 2/1-G/R

1) La plage de mesure peut être plus petite dans des conditions défavorables (rayonnement solaire intense, surfaces réfléchissantes).
2) La durée de fonctionnement a été déterminée avec tous les faisceaux laser activés. Il est possible d'allonger la durée de fonctionnement en activant un autre mode pour que les faisceaux qui ne servent pas restent éteints.

Notice d'utilisation

AVERTISSEMENT!

• Ne dirigez jamais le faisceau laser sur des personnes ou des animaux.
• Ne fixez pas le rayon laser avec les yeux.
• Veillez à ce qu'aucun instrument optique ne coupe le faisceau laser.
  Cet outil de mesure génère un faisceau laser susceptible d'aveugler des personnes.

PRUDENCE!

– N'utilisez pas l'outil de mesure dans un environnement humide, poussièreux ou sablonneux. Les composants de l'appareil risquent de s'endommager.
– Après utilisation, éteignez immédiatement l'appareil par son interrupteur Marche / Arrêt afin de bloquer le dispositif d'autonivellement.

FLEX ALC 2/1-G/R

• Si l'appareil est amené d'un lieu très froid dans un environnement plus chaud, ou inversement, laissez-lui le temps de s'acclimater avant de l'utiliser.
• Si vous utilisez des adaptateurs et trépieds, veillez à ce que l'appareil soit fermement vissé.

Les plus importantes manips nécessaires pendant l'utilisation sont décrites à la fin de cette notice, sur les pages illustrées.

Voir à partir de la page 150.

Recharger la batterie avec un câble USB et un chargeur USB .... 150

Allumer et éteindre l'appareil 152

Sélectionner le mode 154

Commuter le mode d'environnement ..... 156

Maniement du laser 158

Vérification du faisceau horizontal 160

Vérification du faisceau vertical ..... 164

Vérification de la précision

Il est recommandé de vérifier régulièrement l'appareil pour garantir qu'il offre une précision permanente.

Si la précision quitte la plage de tolérances admissible, il faudra remettre l'appareil à un atelier de service après-vente agréé par le fabricant.

Les ajustages sur l'appareil devront être exclusivement confiés à des spécialistes agréés.

Les étapes nécessaires pour vérifier la précision sont expliquées sur les pages illustrées en fin de notice. Voir à partir de la page 160.

Maintenance et nettoyage

Respectez les consignes suivantes :

• Traitez l'appareil prudemment et protégez-le des impacts, des vibrations et des températures extrêmes.
  – Lorsque l'appareil ne sert pas, rangez-le dans sa sacoche de protection.
• Pour nettoyer, n'utilisez qu'un chiffon doux et sec.
• Ne faites réparer cet appareil que par du personnel spécialisé et qualifié, lequel utilisera exclusivement des pièces de rechange d'origine. Ceci garantit que l'appareil demeure sûr à l'usage.

FLEX ALC 2/1-G/R

Consignes pour la mise au rebut

Pays de l'UE uniquement : Ne mettez pas les outils électriques à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

Mieux vaut récupérer les matières premières que les jeter à la poubelle.

Il faudrait introduire l'appareil, ses accessoires et l'emballage dans un circuit de recyclage adapté à l'environnement. Les pièces en plastique comportent un marquage pour permettre leur tri avant recyclage.

REMARQUE

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.

Exclusion de responsabilité

L'utilisateur de ce produit est tenu de respecter exactement les instructions figurant dans la notice d'utilisation. Tous les appareils ont été vérifiés avec une haute précision avant d'être mis à l'expédition. Avant chaque utilisation, l'utilisateur devra toutefois s'assurer que l'appareil offre la précision requise.

Le fabricant et son représentant ne sont pas responsables d'une utilisation erronée ou intentionnellement fausse ainsi que des dommages subséquents et de la perte de bénéfice pouvant en résulter.

Le fabricant et son représentant ne sont pas responsables des dommages subséquents et de la perte de bénéfice engendrés par des catastrophes naturelles dont par exemple par un tremblement de terre, une tempête, une inondation, etc., ainsi qu'un incendie, accident, des interventions tierces ou une utilisation sortant des domaines de mise en œuvre habituels. Le fabricant et son représentant ne sont pas responsables des dommages et de la perte de bénéfice engendrés par des donnés modifiées ou perdues, une interruption de

FLEX ALC 2/1-G/R

l'activité commerciale, etc., imputable au produit ou au fait qu'il n'a pas été possible de l'utiliser.

Le fabricant et son représentant ne sont pas responsables des dommages et de la perte de bénéfice résultant d'une utilisation non conforme aux instructions figurant dans la notice.

Le fabricant et son représentant ne sont pas responsables des dommages provoqués par une utilisation inexperte ou en liaison avec des produits d'autres fabricants.
