INSTRUKCJA OBSŁUGI ALC 2/1-G/R Flex

Oznaczenie na urządzeniu

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!

LASER RADIATION

DO NOT STARE INTO BEAM

Nie patrzeć w promień laserowy.

Produkt klasy lasera 2; Maksymalna moc wyjściowa ≤ 1 mW; Długość fali λ = 520 nm; EN 60825-1:2014

Klasyfikacja laserów

Urządzenie odpowiada klasie lasera 2, zgodnie z normą IEC 60825-1/EN 60825. Oko jest chronione naturalnym odruchem mrugnięcia powieki przy przypadkowym i krótkochwilowym spojrzeniu w promień laserowy. Lekarstwa, alkohol i narkotyki mogą mieć niekorzystny wpływ na odruch mrugnięcia powieki i zmniejszyć jego funkcję ochronną. Urządzenia można eksploatować bez konieczności stosowania dodatkowych środków ochronnych, jeżeli jest zapewnione, że żadne

FLEX ALC 2/1-G/R

optyczne instrumenty nie zmniejszą przekroju promienia laserowego.

Promienia laserowego nie wolno kierować na ludzi.

Zgodność elektromagnetyczna

Pomimo, że urządzenie odpowiada surowym kryteriom odpowiednich obowiązujących wytycznych i przepisów, nie wyklucza się możliwości, że urządzenie – zakłóca inne urządzenia (np. systemy nawigacyjne samolotów) albo – zostanie zakłócone silnym polem elektromagnetyczym, co może doprowadzić do błędnego funkcjonowania. W takich przypadkach, albo innych niepewnych sytuacjach, należy wykonać pomiary kontrolne.

Dla własnego bezpieczeństwa

Zastosowanie zgodne z przeznaczeniem

Niniejszy laser liniowy przeznaczony jest do profesjonalnego zastosowania w przemyśle i rzemiośle. Urządzenie przeznaczone jest do wyznaczania i przenoszenia, oraz sprawdzania prawidłowego przebiegu linii poziomych i linii

FLEX ALC 2/1-G/R

pionowych, linii zabudowy, pionów i kątów prostych, jak np.

– przenoszenie rys metrowych i rys wysokości,
– wyznaczania ścianek działowych (pionowo i/lub pod kątem prostym)
– oraz wyważania instalacji, armatury i innych elementów na trzech osiach.

Wskazówki bezpieczeństwa

OSTRZEŻENIE!

– Promienia laserowego nie wolno kierować na osoby lub zwierzęta, ani nie zagłądać do promienia laserowego. Niniejsze narzędzie miernicze wytwarza promieniowanie laserowe, które może oślepić ludzi.
– Wszelkie reparatury narzędzia mierniczego zlecać do wykonania uprawnionym wykwalifikowanym specjalistom z użyciem oryginalnych części zamiennych. W taki sposób zapewnia się zachowanie bezpieczeństwa użytkowania narzędzia mierniczego.
– Nie wolno pozwalać dzieciom na zabawę narzędziem mierniczym ani obsługiwać go bez nadzoru. Mogą one nieumyślnie oślepiać ludzi.
– Tego narzędzia mierniczego nie używać w otoczeniach zagrożonych wybuchem, w których znajdują palne ciecze, gazy lub

pl

pyły. W narzędziu mierniczym mogą powstawać iskry. Które spowodują zapłon pyłów lub oparów.

– Úżycie innych narzędzi obsługi lub regulacji, niż tutaj podane lub przeprowadzanie innych procedur może doprowadzić do emisji niebezpiecznego promieniowania.
– Nie wolno wyłączać działania elementów wyposażenia bezpieczeństwa ani usuwać tabliczek ze wskazówkami i ostrzeżeniami.
– Przed każdym użyciem urządzenia sprawdzić, czy nie wykazuje ono widocznych uszkodzeń. Nie wolno eksploatować uszkodzonych urządzeń.
– Przy obsłudze urządzenia na drabinach unikać nienormalnej postawy ciała. Zapewniać zawsze bezpieczną, pewną postawę i stałą równowagę.

OSTROŻNIE!

– Nie eksploatować urządzenia na deszczu.
– Jeżeli urządzenie przeniesione zostanie z bardzo zimnego do ciepłego otoczenia, albo odwrotnie, wtedy przed użyciem należy pozostawić urządzenie, aż do wyrównania temperatury (aklimatyzacji).
– Przy zastosowaniu adapterów i statywów upewnić się, że urządzenie jest dobrze przykręcone.

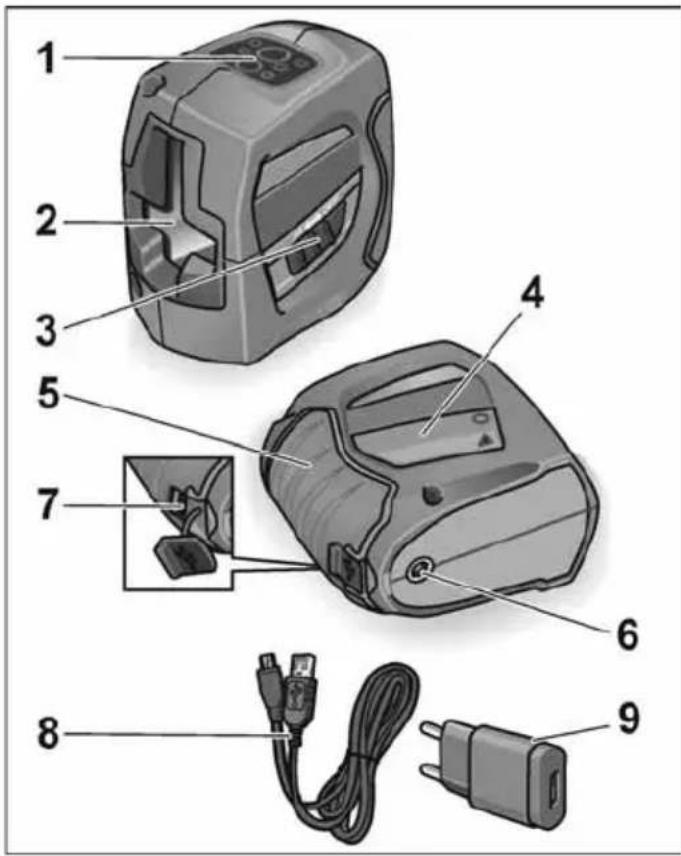

pl Opis urządzenia

1 Pulpit obsługi
2 Okienko wyjścia promienia laserowego
3 Przycisk włączanie/wyłączanie
Do włączania i wyłączania. Po włączeniu urządzenia wszystkie promienie laserowe są aktywne i modus Indoor jest aktywny. W stanie wyłączonym zespół samopoziomujący jest zablokowany.
4 Tarcza laserowa
5 Gumowane miejsce chwytu
6 Gwint 1/4"
Do zamocowania na statywie lub do uchwytu na ścianie lub statywie.
7 Gniazdo USB do ładowania
8 Przewód USB do ładowania
9 Ładowarka USB
10 Torba ochronna (nie jest przedstawiona)

FLEX ALC 2/1-G/R

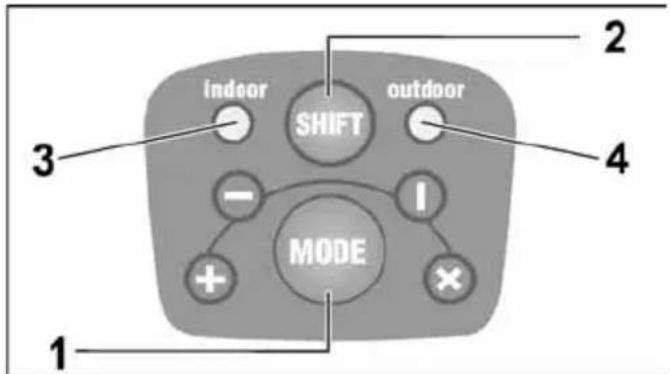

Pulpit obsługi

1 Przycisk trybu pracy

Włącza i przełącza po kolei wszytkie 4 rodzaje różnych projekcji laserowych.

1x promień poziomy (horyzontalny)
2x promień pionowy
3x promień poziomy i pionowy + samopoziomowanie wyłączone/ zablokowane
4x promień poziomy i pionowy + samopoziomowanie włączone (tryb standardowy po włączeniu urządzenia)

2 Przycisk przełącznika modusu otoczenia Przełącza promień laserowy z warunków Indoor na warunki Outdoor. Modus Indoor stosowany jest na krótkie odcinki przy normalnej jasności otoczenia (w zamkniętych pomieszczeniach). Przy dużej jasności otoczenia lub silnym promieniowaniu słonecznym uaktywnić modus Outdoor. W trybie modus Outdoor urządzenie pracuje pulsującym promieniem laserowym. Ten rodzaj promienia jest nieco ciemniejszy niż promień w trybie modus Indoor.

3 LED Modus Indoor

4 LED Modus Outdoor

Diody LED (3 lub 4) świecą się na zielono przy włączonym samopoziomowaniu.

Diody LED (3 lub 4) świecą się na czerwono po przekroczeniu zakresu samopoziomowania (± 4°) albo przy wyłączonym/zablokowanym samopoziomowaniu.

Diody LED (3 lub 4) migają na czerwono, jeżeli poziom naładowania baterii jest zbyt niski. Naładować baterię!

pl

Dane techniczne

Laser krzyżowy ALC 2/1-G/R
Widoczna dioda laserowa	520 nm
Klasa lasera	2
Zakres pracy– promień poziomy/pionowy1)	50 m
Dokładność ...– promień poziomy/pionowy	± 0,3 mm/m
Zakres samoniwelacji	± 4°
Zasilanie prądem	Li-Ion 3,7 V1200 mAh
Czas pracy2)	4 h / 10 h
Zakres temperatury– do pracy– do przechowania	-5 °C ... 50 °C-20 °C ... 70 °C
Ciężar	360 g
Ładowarka USB
Napięcie wejściowe 100-240 V~
Napięcie wyjściowe 5 V / 1 A	——

FLEX ALC 2/1-G/R

1) Przy niekorzystnych warunkach (silnie promieniowanie słoneczne, reflektujące powierzchnie) zakres pomiaru może być mniejszy.
2) Czas pracy wyznaczony jest przy uaktywnionych wszystkich rodzajach promienia laserowego. Czas pracy można przedłużyć, jeżeli przy wyborze innego trybu pracy wyłączone zostaną wszystkie niepotrzebne promienie.

Instrukcja użytkowania

OSTRZEŻENIE!

– Promienia laserowego nie wolno kierować na osoby ani zwierzęta.
– Nie patrzeć na przeciw promienia laserowego.
– Nie klaść żadnych instrumentów optycznych na drodze promienia laserowego.
Niniejsze narzędzie miernicze wytwarza promieniowanie laserowe, które może oślepić ludzi.

OSTROŻNIE!

– Tego narzędzia mierniczego nie używać w wilgotnym, zapylonym ani piaszczystym otoczeniu. Możliwe jest uszkodzenie elementów urządzenia.

FLEX ALC 2/1-G/R

– Po użyciu należy niezwłocznie wyłączyć urządzenie przełącznikiem włączanie/wyłączanie, aby zablokować samopoziomowanie.
– Jeżeli urządzenie przeniesione zostanie z bardzo zimnego do ciepłego otoczenia, albo odwrotnie, wtedy przed użyciem należy pozostawić urządzenie, aż do wyrównania temperatury (aklimatyzacji).
– Przy zastosowaniu adapterów i statywów upewnić się, że urządzenie jest dobrze przykręcone.

Najważniejsze kroki obsługi objaśnione są na końcu niniejszej instrukcji na stronach z rysunkami.

Patrz od strony 150.

Ładowanie akumulatora za pośrednictwem przewodu USB i ładowarki USB 150

Włączanie i wyłączanie urządzenia ..... 152

Wybór trybu pracy 154

Przełączanie modusu otoczenia ..... 156

Obsługa lasera 158

Sprawdzanie promienia poziomego ..... 160

Sprawdzanie promienia pionowego ..... 164

Sprawdzenie dokładności pomiaru

Zaleca się regularne sprawdzanie urządzenia w celu zapewnienia trwałej dokładności pomiaru.

Przy odchyleniach dokładności przekraczających dopuszczalny zakres tolerancji należy przekazać urządzenie do warsztatu serwisowego, który posiada autoryzację producenta.

Regulacje urządzenia zlecać tylko i wyłącznie uprawnionym specjalistom posiadającym odpowiednią autoryzację.

Kroki konieczne w celu sprawdzenia dokładności pomiaru objaśnione są na końcu niniejszej instrukcji na stronach z rysunkami. Patrz od strony 160.

Przegład, konserwacja i pielęgnacja

Przestrzegać następujących wskazówek:

– Urządzenie traktować z ostrożnością i chronić je przed wstrząsami, drganiami, skrajnymi temperaturami.

– Urządzenie przechowywać w torbie ochronnej na czas nieużywania.

– Do czyszczenia używać tylko miękkiej, suchej ścierki.

pl

– Wszelkie reparatury urządzenia zlecać do wykonania uprawnionym wykwalifikowanym specjalistom z użyciem tylko i wyłącznie oryginalnych części zamiennych. W taki sposób zapewnia się zachowanie bezpieczeństwa użytkowania urządzenia.

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia

Tylko dla krajów UE:

Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!

Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego, istnieje obowiązek zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.

Odzyskiwanie surowców wtórnych zamiast usuwania odpadów.

Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiaenia gatunkowo czystego recyclingu.

FLEX ALC 2/1-G/R

WSKAZÓWKA

Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu.

Wyłączenie z odpowiedzialności

Użytkownik tego produktu jest zobowiązany do dokładnego przestrzegania poleceń i wskazówek podanych w instrukcji obsługi. Przed dostawą wszystkie urządzenia poddane zostały bardzo szczegółowej kontroli. Pomimo to użytkownik powinien się upewnić przed każdym użyciem urządzenia o jego dokładności funkcjonowania.

Producent i jego przedstawiciel nie odpowiadają za błędne zastosowanie lub umyślne nadużycie, jak również za ewentualne szkody z tego wynikające i utracone dochody.

Producent i jego przedstawiciel nie odpowiadają za szkody i utracone dochody na skutek klęski żywiołowej, jak np. trzęsienia ziemi, burzy, powodzi itp., jak również ognia, wypadku, działania osób trzecich, oraz zastosowania wykraczającego poza zakres zwykłego przeznaczenia urządzenia.

FLEX ALC 2/1-G/R

Producent i jego przedstawiciel nie odpowiadają za szkody i utracone dochody na skutek zmiany lub utraty danych, przerwania pracy przedsiębiorstwa itp., które spowodowane zostały przez ten produkt lub przez brak możliwości jego zastosowania.

Producent i jego przedstawiciel nie odpowiadają za szkody i utracone dochody wynikające z obsługi niezgodnej z instrukcją.

Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
