MANUAL DE UTILIZADOR ALC 2/1-G/R Flex

Identificação no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

LASER RADIATION

DO NOT STARE INTO BEAM

Não olhar na direcção do raio.

Produto da classe de laser 2; Potência máxima de saída ≤ 1 mW; comprimento de onda

= 520 ~nm ; EN 60825-1:2014

Classificação do laser

O aparelho corresponde à classe de laser 2 conforme a norma IEC 60825-1/EN 60825.

Em caso de direcionamento breve e acidental do olhar para a radiação laser, os olhos estão protegidos pelo reflexo do fechamento palpe-bral.

Este reflexo do fechamento palpebral pode, contudo, ser afectado pelo consumo de medicamentos, álcool ou drogas. Estes aparelhos podem ser utilizados sem necessidade de outras medidas de segurança desde que

FLEX ALC 2/1-G/R

esteja assegurado que nenhum instrumento óptico reduz a secção transversal do feixe.

Não apontar o raio laser na direcção de pessoas.

Compatibilidade electromagnética

Apesar de o aparelho satisfazer as exigências rigorosas das directrizes aplicáveis, não se exclui a possibilidade de o aparelho

- causar interferências noutros aparelhos (p. ex., em equipamentos de navegação aérea) ou

- ficar danificado devido à forte radiação, o que poderá causar defeitos de funcionamento.

Nestas situações ou em caso de dúvida, deverão ser efectuadas medições de controlo.

Para sua segurança

Utilização de acordo com as disposições legais

Este laser linear destina-se à utilização profissional na indústria e em oficinas.

O aparelho destina-se à determinação, transmissão e verificação de variações de altura horizontais, linhas verticais, linhas de fuga, pontos de solda e ângulos rectos, como, p. ex.:

FLEX ALC 2/1-G/R

– transmitir marcações métricas e de altura,
- marcar paredes divisórias (verticalmente e/ou em ângulo recto) e
– alinhar instalações e elementos em três eixos.

Indicações sobre segurança

AVISO!

• Não direccione o raio laser para pessoas ou animeis e não olhe para o raio laser. Esta ferramenta de medição cria radiação laser, pelo que tal pode cegar pessoas.
• A ferramenta de medição só deve ser reparada por técnicos qualificados e mediante utilização de peças de substituição originais. Deste modo é possível garantir que a segurança do aparelho é mantida.
  – Não permita que crianças utilizem a ferramenta de medição sem vigilância. Elas podem cegar pessoas inadvertamente.
• Não trabalhe com a ferramenta de medição em ambientes potencialmente explosivos, em que haja poeiras, gases ou líquidos inflamáveis. Na ferramenta de medição podem gerar-se faíscas que incendeiem o pó ou os vapores.

pt

• Caso sejam utilizados outros dispositivos de comando ou ajuste ou outros modos de procedimento que não os aqui indicados, tal pode provocar exposições perigosas à radiação.
  – Não inutilizar quaisquer dispositivos de segurança nem remover quaisquer placas de indicação e advertência.
• Antes da colocação em funcionamento, examinar o aparelho quanto a danos visíveis. Um aparelho que apresente danos não deve ser colocado em funcionamento.
• Em caso de utilização sobre escadas ou escadotes, evitar posturas corporais anormais. Manter uma posição segura e um equilíbrio constante.

ATENÇÃO!

• Não utilizar o aparelho à chuva.
• Se o aparelho for transportado de um local extremamente frio para um ambiente mais quente ou vice-versa, deverá aguardar que o aparelho se adapte à nova temperatura antes de o utilizar.
• Em caso de utilização de adaptadores e tripés, assegurar que o aparelho está devidamente aparafusado.

Panorâmica da máquina

FLEX ALC 2/1-G/R

1 Painel de comandos
2 Janela de saída do laser
3 Tecla de lig./deslig.

Para ligar e desligar a máquina. Depois de ligada, todos os raios laser estão activos e o modo Indoor está activo.

Quando desligada, o dispositivo de auto-nivelamento está bloqueado.

4 Placa do laser
5 Punho revestido a borracha
6 Rosca 14 "

Para fixação num tripé ou em suporte de parede e tripé.

7 Tomada de carga USB
8 Cabo de carga USB
9 Carregador USB
10 Bolsa de protecção (não ilustrada)

FLEX ALC 2/1-G/R

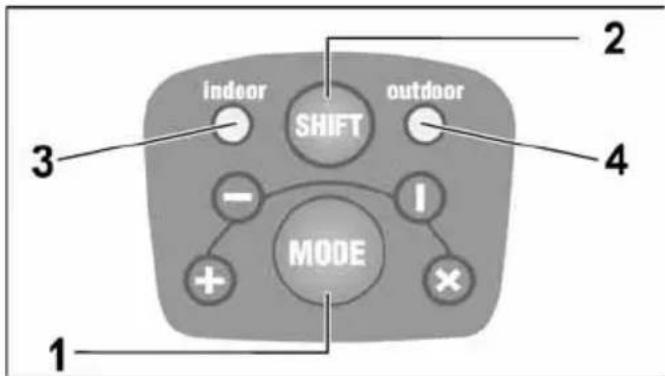

Painel de comandos

Alterna sequencialmente entre os 4 tipos de projecção laser diferentes.

1x raio horizontal
2x raio vertical
3x raio horizontal e vertical + auto- nivelamento desligado/bloqueado
4x raio horizontal e vertical + auto- nivelamento ligado (modo de funciona- mento padrão depois de o aparelho ser ligado)

pt

Muda o raio laser das condições de interiores (indoor) para as condições de exteriores (outdoor).

O modo Indoor é utilizado para percursos curtos em condições de luminosidade normal (em compartimentos fechados). No caso de maior luminosidade ou de forte radiação solar, activar o modo Outdoor. No modo Outdoor, o aparelho funciona com um raio laser pulsado. Este é um pouco mais escuro do que o raio no modo Indoor.

3 LED Modo Indoor

4 LED Modo Outdoor

Os LED (3 ou 4) estão acesos a verde no caso de auto-nivelamento ligado.

Os LED (3 ou 4) estão acesos a vermelho caso o intervalo de auto-nivelamento (± 4°) tenha sido excedido ou no caso de auto-nivelamento desligado/bloqueado.

Os LED (3 ou 4) piscam a vermelho caso as pilhas tenham pouca carga. Carregue a bateria!

Laser de linhas cruzadas ALC 2/1-G/R
Díodo laser visível	520 nm
Classe de laser	2
Zona de trabalho– Raio horizontal/vertical1)	50 m
Precisão ...– Raio horizontal/vertical	± 0,3 mm/m
Zona de auto-nivelamento	± 4°
Alimentação de corrente Li-Ion 3,7 V	1200 mAh
Duração de funcionamento2)	4 h / 10 h
Intervalo de temperatura– para funcionamento	-5 °C ... 50 °C
– para armazenamento	-20 °C ... 70 °C
Peso	360 g
Carregador USB
Tensão de entrada	100-240 V~
Tensão de saída 5 V / 1 A	——

FLEX ALC 2/1-G/R

1) Em caso de condições pouco favoráveis (forte radiação solar, superfícies reflectoras), é possível que o intervalo de medição seja menor.
2) A duração de funcionamento foi determinada com todos os raios laser ligados. A duração de funcionamento pode ser prolongada se raios não necessários forem desligados mediante selecção de outro modo de funcionamento.

Instruções de utilização

AVISO!

• Não direccione o raio laser para pessoas ou animais.
  – Não olhe para o raio laser.
  – Não coloque instrumentos ópticos no caminho do raio.
  Esta ferramenta de medição cria radiação laser, pelo que tal pode cegar pessoas.

ATENÇÃO!

- Não utilizar a ferramenta de medição em ambientes húmidos ou com pó ou areia. Podem ocorrer danos em componentes do aparelho.

- Após a utilização, desligar o aparelho imediatamente com o botão de ligar/desligar para bloquear o auto-nivelamento.

FLEX ALC 2/1-G/R

• Se o aparelho for transportado de um local extremamente frio para um ambiente mais quente ou vice-versa, deverá aguardar que o aparelho se adapte à nova temperatura antes de o utilizar.
• Em caso de utilização de adaptadores e tripés, assegurar que o aparelho está devidamente aparafusado.

Os passos de operação mais importantes são explicados no final das presentes instruções, nas páginas ilustradas.

Consulte a página 150 e seguintes.

Carregar bateria com o cabo e o carregados USB 150
Ligar e desligar aparelho 152
Seleccionar o modo de funcionamento .... 154
Mudar de modo de ambiente .... 156
Manuseamento do laser 158
Verificação do raio horizontal 160
Verificação do raio vertical 164

Verificação da precisão

Recomenda-se que o aparelho seja verificado regularmente, de forma que a precisão possa ser permanentemente garantida.

pt

Em caso de divergência da precisão em relação à margem de tolerância permitida, o aparelho deverá ser entregue num Posto Oficial de Assistência Técnica.

Os ajustes no aparelho deverão ser exclusivamente efectuados por pessoal especializado e autorizado.

Os passos necessários à verificação da precisão são explicados no final das presentes instruções, nas páginas ilustradas. Consulte a página 160 e seguintes.

Manutenção e tratamento

Respeitar as seguintes indicações:

• Manusear o aparelho com cuidado, protegendo-o contra impactos, vibrações e temperaturas extremas.
• Se o aparelho não estiver a ser utilizado, guardá-lo na bolsa de protecção.
• Para limpar usar apenas um pano seco emacio.
• O aparelho só deve ser reparado por técnicos qualificados e mediante utilização de peças de substituição originais. Deste modo, garante-se que a segurança do aparelho é mantida.

pt

Indicações sobre reciclagem

Só para os países da UE: Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/UE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

Recuperação de matérias-primas em vez de eliminação de resíduos.

O aparelho, respectivos acessórios e embalagem deverão ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correcta separação para reciclagem.

INDICAÇÃO!

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

FLEX ALC 2/1-G/R

Exclusão de responsabilidades

Aconselha-se o utilizador deste produto a seguir escrupulosamente as indicações das Instruções de serviço. Todos os aparelhos foram integralmente verificados antes de serem entregues.

O utilizador deverá, contudo, certificar-se da precisão do aparelho antes de cada utilização.

O fabricante e seus representantes não se responsabilizam por uma utilização inadequada ou deliberadamente incorrecta, nem por eventuais danos resultantes da mesma e perda de lucros.

O fabricante e seus representantes não se responsabilizam por danos consequenciais e perda de lucros, resultantes de catástrofes naturais, tais como sismos, tempestades, inundações, etc., nem de incêndios, acidentes, intervenções de terceiros ou de uma utilização que não se enquadre nos domínios de aplicação habituais.

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da alteração ou perda de dados, interrupção do negócio, etc., que tenham sido causados pelo produto ou pela impossibilidade de utilização do mesmo.

FLEX ALC 2/1-G/R

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes de uma operação que não respeite as instruções.
O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.

pt
