BEDIENUNGSANLEITUNG ALC 2/1-G/R Flex

Kennzeichnung am Gerät

Vor Inbetriebnahme Bedienungsanleitung lesen!

LASER RADIATION

DO NOT STARE INTO BEAM

Nicht in den Strahl blicken.

Produkt der Laserklasse 2; Maximale Ausgangsleistung ≤ 1 mW; Wellenlänge λ = 520 nm; EN 60825-1:2014

Laserklassifizierung

Das Gerät entspricht der Laserklasse 2, basierend auf der Norm IEC 60825-1/EN 60825. Das Auge ist bei zufälligem, kurzzeitigen Hineinsehen in die Laserstrahlung durch den Lidschlussreflex geschützt. Dieser Lid-schutzreflex kann jedoch durch Medikamente, Alkohol oder Drogen beeinträchtigt werden. Diese Geräte dürfen ohne weitere Schutzmaßnahme eingesetzt werden, wenn sichergestellt ist, das keine optischen Instrumente den Strahlquerschnitt verkleinern. Laserstrahl nicht gegen Personen richten.

FLEX ALC 2/1-G/R

Elektromagnetische Verträglichkeit

Obwohl das Gerät die strengen Anforderungen der einschlägigen Richtlinien erfüllt, kann die Möglichkeit nicht ausgeschlossen werden, dass das Gerät

- andere Geräte (z. B. Navigations-einrichtungen von Flugzeugen) stört oder - durch starke Strahlung gestört wird, was zu einer Fehloperation führen kann.

In diesen Fällen oder anderen Unsicherheiten sollten Kontrollmessungen durchgeführt werden.

Zu Ihrer Sicherheit

Bestimmungsgemäße Verwendung

Dieser Linienlaser ist bestimmt für den gewerblichen Einsatz in Industrie und Handwerk. Das Gerät ist bestimmt zum Ermitteln, Übertragen und Überprüfen von waagerechten Höhenverläufen, senkrechten Linien, Fluchtlinien, Lotpunkten und rechten Winkeln wie z. B.:

– Meter- und Höhenrisse übertragen,
– Anreißen von Zwischenwänden (senkrecht und/oder im rechten Winkel) und
– Ausrichten von Anlagen und Elementen in drei Achsen.

FLEX ALC 2/1-G/R

Sicherheitshinweise

WARNUNG!

– Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug erzeugt Laserstrahlung, dadurch können Sie Personen blenden.
– Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
– Lassen Sie Kinder das Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden.
– Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
- Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.

de

– Keine Sicherheitseinrichtungen unwirksam machen und keine Hinweis- und Warnschilder entfernen.
– Gerät vor der Inbetriebnahme auf sichtbare Schäden untersuchen. Beschädigte Geräte nicht in Betrieb nehmen.
- Bei Verwendung auf Leitern eine abnormale Körperhaltung vermeiden. Für sicheren Stand und ständiges Gleichgewicht sorgen.

VORSICHT!

– Das Gerät nicht im Regen benutzen.
- Wenn das Gerät aus großer Kälte in eine wärmere Umgebung gebracht wird oder umgekehrt, sollten Sie das Gerät vor dem Gebrauch akklimatisieren lassen.
- Bei der Verwendung von Adaptern und Stativen sicherstellen, dass das Gerät fest aufgeschraubt ist.

de

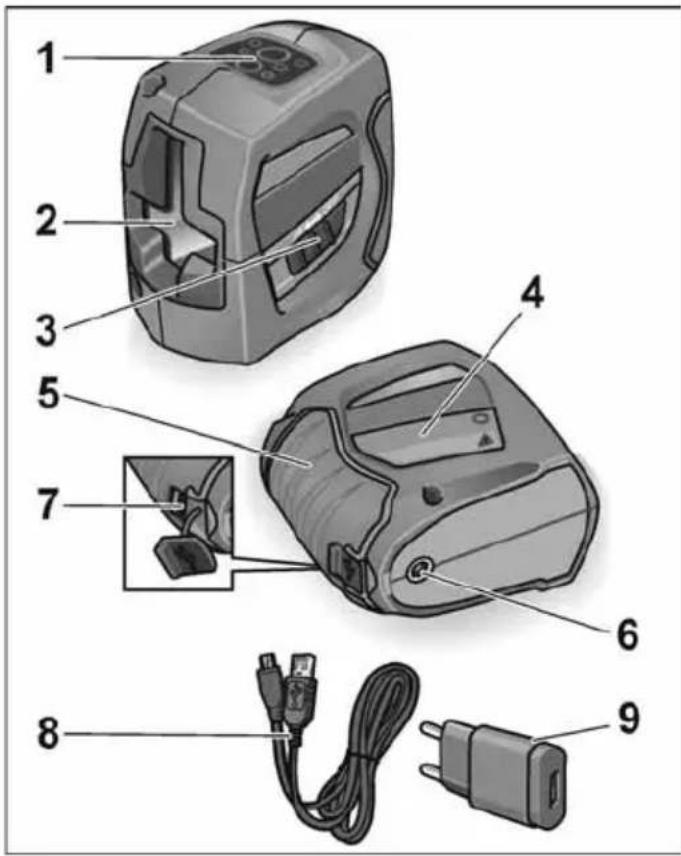

Auf einen Blick

1 Bedienfeld
2 Laser-Austrittsfenster
3 Ein/Aus-Taste

Zum Ein- und Ausschalten. Nach dem Einschalten sind alle Laserstrahlen aktiv und der Indoor-Modus ist aktiv. Im ausgeschaltetem Zustand wird die Selbstnivelliereinrichtung blockiert.

4 Laserschild
5 Gummierter Griffbereich
6 ¼ " - Gewinde

Zur Befestigung auf Stativ oder Wand- und Stativhalterung.

7 USB Ladebuchse
8 USB Ladekabel
9 USB Ladegerät
10 Schutztasche (nicht dargestellt)

FLEX ALC 2/1-G/R

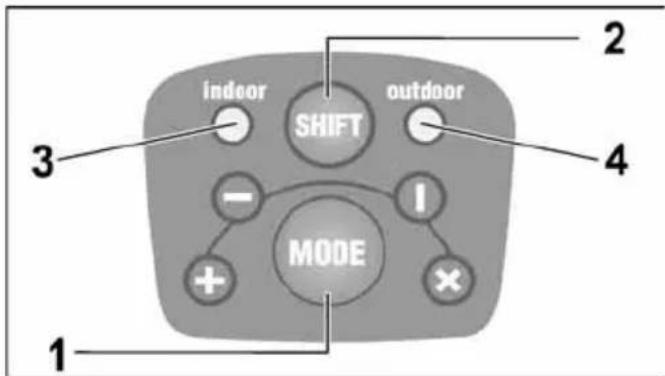

Bedienfeld

Schaltet nacheinander die 4 verschiedenen Laser-Projektionsarten durch.

1x Horizontalstrahl
2x Vertikalstrahl
3x Horizontal- und Vertikalstrahl + Selbstnivellierung ausgeschaltet/blockiert
4x Horizontal- und Vertikalstrahl + Selbstnivellierung eingeschaltet (Standard-Betriebsart nach dem Einschalten des Gerätes)

de

2 Umschalttaste Umgebungs-Modus

Schaltet den Laserstrahl von Indoor- auf Outdoorbedingungen um.

Der Indoor-Modus wird für kurze Strecken bei normaler Umgebungshelligkeit angewendet (in geschlossenen Räumen). Bei großer Umgebungshelligkeit oder starker Sonnen-einstarhlung den Outdoor-Modus aktivieren. Im Outdoor-Modus arbeitet das Gerät mit einem gepulsten Laserstrahl. Dieser ist ein wenig dunkler als der Strahl beim Indoor-Modus.

3 LED Indoor-Modus

4 LED Outdoor-Modus

Die LED (3 oder 4) leuchten grün bei eingeschalteter Selbstnivellierung.

Die LED (3 oder 4) leuchten rot bei Überschreitung des Selbstnivellierbereichs (± 4°) oder bei ausgeschalteter/blockierter Selbstnivellierung.

Die LED (3 oder 4) blinken rot bei geringer Batteriekapazität. Akku laden!

de

Technische Daten

Kreuzlinienlaser ALC 2/1-G/R
Sichtbare Laserdiode 520 nm
Laserklasse 2
Arbeitsbereich– Horizontal-/Vertikalstrahl1)	50 m
Genauigkeit ...– Horizontal-/Vertikalstrahl ± 0,3 mm/m
Selbstnivellierbereich ± 4°
Stromversorgung Li-Ion 3,7 V	1200 mAh
Betriebsdauer2)	4 h / 10 h
Temperaturbereich– für Betrieb– für Lagerung	-5 °C ... 50 °C-20 °C ... 70 °C
Gewicht 360 g

USB Ladegerät

Eingangsspannung 100-240 V~
Ausgangsspannung 5 V / 1 A	==

1) Bei ungünstigen Bedingungen (starke Sonneneinstrahlung, reflektierende Oberflächen) kann der Messbereich kleiner sein.

FLEX ALC 2/1-G/R

2) Die Betriebsdauer wurde mit allen aktivierten Laserstrahlen ermittelt. Die Betriebsdauer kann verlängert werden, wenn durch Wahl einer anderen Betriebsart nicht benötigte Strahlen ausgeschaltet werden.

Gebrauchsanleitung

WARNUNG!

– Richten Sie den Laserstrahl nicht auf Personen oder Tiere.
– Blicken Sie nicht in den Laserstrahl.
- Bringen Sie keine optischen Instrumente in den Strahlengang.
Dieses Messwerkzeug erzeugt Laserstrahlung, dadurch können Sie Personen blenden.

VORSICHT!

– Das Messwerkzeug nicht in feuchter, staubiger oder sandiger Umgebung benutzen. Schäden an Gerätekomponenten sind möglich.
– Nach Gebrauch umgehend Gerät mit dem Ein-/Ausschalter ausschalten, um die Selbstnivellierung zu blockieren.
- Wenn das Gerät aus großer Kälte in eine wärmere Umgebung gebracht wird oder umgekehrt, sollten Sie das Gerät vor dem Gebrauch akklimatisieren lassen.

FLEX ALC 2/1-G/R

– Bei der Verwendung von Adaptern und Stativen sicherstellen, dass das Gerät fest aufgeschraubt ist.

Die wichtigsten Bedienschritte werden am Ende dieser Anleitung auf den Bildseiten erklärt. Siehe ab Seite 150.

Akku laden mit USB Kabel und USB Ladegerät 150
Gerät ein- und ausschalten 152
Betriebsart wählen 154
Umgebungs-Modus umschalten 156
Handhabung des Lasers 158
Prüfung Horizontalstrahl 160
Prüfung Vertikalstrahl 164

Prüfung der Genauigkeit

Es wird eine regelmäßige Prüfung des Gerätes empfohlen, um die Genauigkeit dauerhaft gewährleisten zu können.

Bei Abweichung der Genauigkeit vom zulässigen Toleranzbereich ist das Gerät einer vom Hersteller autorisierte Kundendienstwerkstatt zu übergeben.

Justierungen am Gerät ausschließlich durch autorisierte Fachkräfte ausführen lassen.

Die erforderlichen Schritte zur Prüfung der Genauigkeit werden am Ende dieser Anleitung auf den Bildseiten erklärt. Siehe ab Seite 160.

Wartung und Pflege

Folgende Hinweise beachten:

• Gerät vorsichtig behandeln und vor Stößen, Vibrationen, extremen Temperaturen schützen.
  – Gerät bei Nichtgebrauch in Schutztasche aufbewahren.
  – Zur Reinigung nur einen weichen, trockenen Lappen benutzen.
  – Lassen Sie das Gerät von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Entsorgungshinweise

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und

de

Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Rohstoffrückgewinnung statt Müllentsorgung.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

Haftungsausschluss

Der Benutzer dieses Produktes ist angehalten sich exakt an die Anweisungen der Bedienungsanleitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwender sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.

FLEX ALC 2/1-G/R

Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn.

Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch Naturkatastrophen wie z. B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte oder einer Verwendung außerhalb der üblichen Einsatzbereiche.

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geänderte oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend aus einer nicht anleitungsgemäßen Bedienung. Der Hersteller und sein Vertreter haften nicht für Schäden die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

FLEX ALC 2/1-G/R

Klasse 2 laserprodukt;

4 LED Outdoorfunktion

de Umgebungs-Modus umschalten

en Switching over ambient mode
