BEDIENUNGSANLEITUNG ALC 3360GR 10.8 Flex

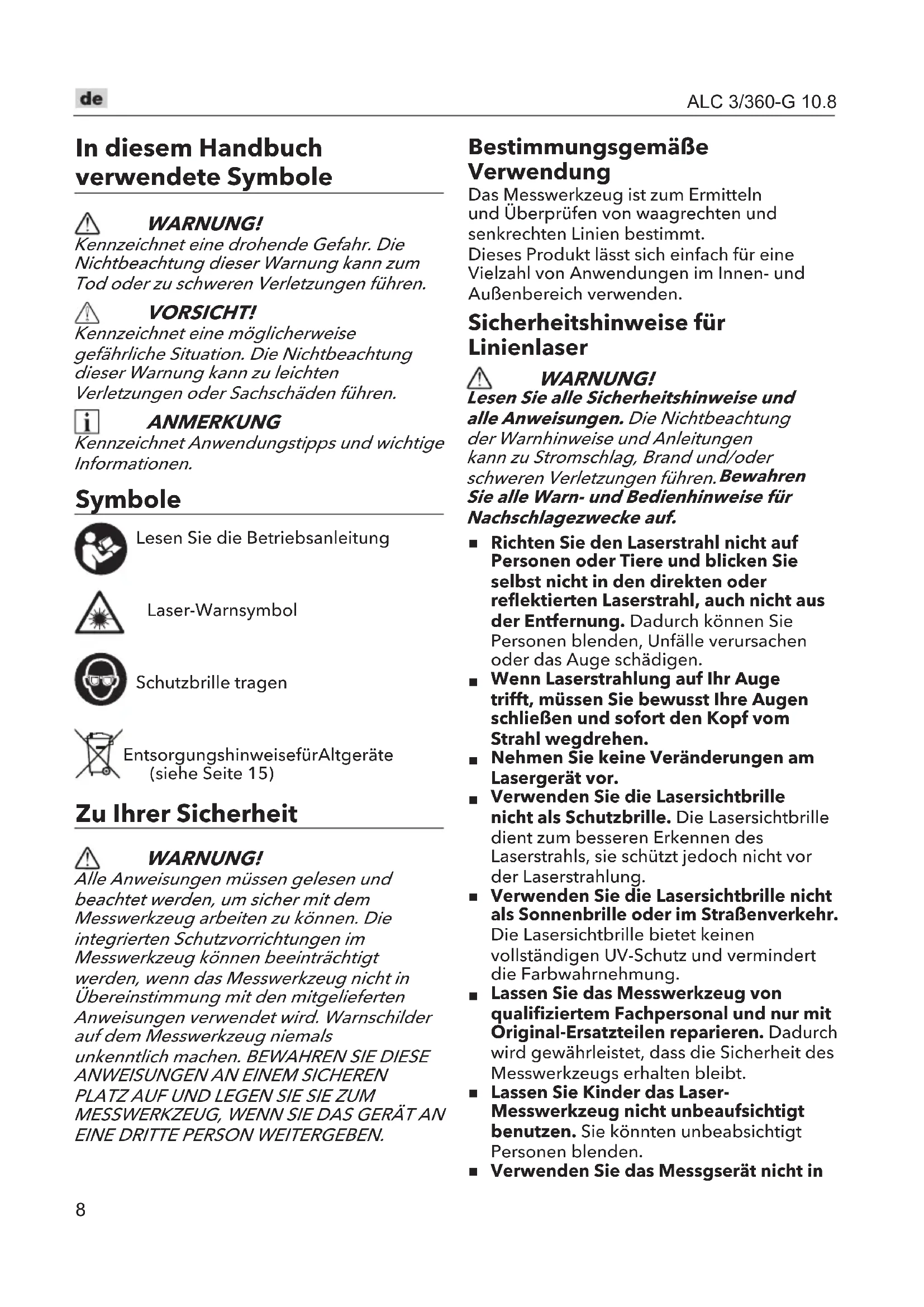

ALC 3/360-G 10.8 In diesem Handbuch verwendete Symbole WARNUNG! Kennzeichnet eine drohende Gefahr. Die Nichtbeachtung dieser Warnung kann zum Tod oder zu schweren Verletzungen führen. VORSICHT! Kennzeichnet eine möglicherweise gefährliche Situation. Die Nichtbeachtung dieser Warnung kann zu leichten Verletzungen oder Sachschäden führen. ANMERKUNG Kennzeichnet Anwendungstipps und wichtige Informationen. Symbole Lesen Sie die Betriebsanleitung Laser-Warnsymbol Schutzbrille tragen Entsorgungshinweise für Altgeräte (siehe Seite 15) Zu Ihrer Sicherheit WARNUNG! Alle Anweisungen müssen gelesen und beachtet werden, um sicher mit dem Messwerkzeug arbeiten zu können. Die integrierten Schutzvorrichtungen im Messwerkzeug können beeinträchtigt werden, wenn das Messwerkzeug nicht in Übereinstimmung mit den mitgelieferten Anweisungen verwendet wird. Warnschilder auf dem Messwerkzeug niemals unkenntlich machen. BEWAHREN SIE DIESE
ANWEISUNGEN AN EINEM SICHEREN
PLATZ AUF UND LEGEN SIE SIE ZUM MESSWERKZEUG, WENN SIE DAS GERÄT AN EINE DRITTE PERSON WEITERGEBEN. Bestimmungsgemäße Verwendung Das Messwerkzeug ist zum Ermitteln und Überprüfen von waagrechten und senkrechten Linien bestimmt.Dieses Produkt lässt sich einfach für eine Vielzahl von Anwendungen im Innen- und Außenbereich verwenden. Sicherheitshinweise für Linienlaser WARNUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Warnhinweise und Anleitungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie selbst nicht in den direkten oder reflektierten Laserstrahl, auch nicht aus der Entfernung. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen.
Wenn Laserstrahlung auf Ihr Auge trifft, müssen Sie bewusst Ihre Augen schließen und sofort den Kopf vom Strahl wegdrehen.
Nehmen Sie keine Veränderungen am Lasergerät vor.
Verwenden Sie die Lasersichtbrille nicht als Schutzbrille. Die Lasersichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung.
Verwenden Sie die Lasersichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Lasersichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.
Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Dadurch wird gewährleistet, dass die Sicherheit des Messwerkzeugs erhalten bleibt.
Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden.
Verwenden Sie das Messgserät nicht in9 ALC 3/360-G 10.8 explosionsgefährdeten Umgebungen, wie z.B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Stäuben. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
Laute Signaltöne ertönen unter bestimmten Bedingungen während des Betriebs des Messwerkzeugs. Halten Sie deshalb das Messgerät von Ihrem Ohr bzw. dem Ohr anderer Personen fern. Der laute Signalton kann Hörschäden verursachen.
Bringen Sie das Messwerkzeug, die Laserzieltafel 16 und die universelle Halterung 13 nicht in die Nähe von Herzschrittmachern. Durch die Magnete von Messwerkzeug, Laserzieltafel und universeller Halterung wird ein Feld erzeugt, das die Funktion von Herzschrittmachern beeinträchtigen kann.
Halten Sie das Messwerkzeug, die Laserzieltafel 16 und die universelle Halterung 13 fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magnete von Messwerkzeug, Laserzieltafel und universeller Halterung kann es zu irreversiblen Datenverlusten kommen.
Lassen Sie das Messwerkzeug nur von qualifizierten Fachleuten unter Verwendung von Original-Ersatzteilen reparieren. Es besteht Explosionsgefahr. Technische Daten
Batterietyp AP 10.8/2.5 AP 10.8/4.0 Betriebstemperatur ℃ -10°~40℃ Nennspannung V 10,8 Betriebsdauer -Leistung 1 -Leistung 2 -Leistung 3
±0.3mm/m Laser-Wellenlänge nm 520nm Laser-Leistung mW
10mw Laserklasse Klasse II Breite der Laserlinie mm/
≤3mm/5m(100Lux) Sektorwinkel ° 360° Pendelzeit S ≤5s Arbeitswinkel ° ≤±4° Gewicht (ohne Akku) Kg 0,8 Arbeitsbereich ohne Empfänger (Durchmesser) m ≤100 Arbeitsbereich mit Empfänger (Durchmesser) m ≤120 *Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z. B. direkte Sonneneinstrahlung) verringert werden. Übersicht (siehe Abbildung A) Die Nummerierung der Produkteigenschaften bezieht sich auf die Darstellung der Maschine auf der Abbildungsseite. 1 Austrittsöffnung für Laserstrahl 2 Anzeigelampe für Laserstatus 3 EIN/AUS-Taste: horizontale Laserlinie 4 EIN/AUS-Taste: vertikale Laserlinie 5 Anzeigelampe für Laser-Helligkeit 6 Schaltknopf für Außenmodus und Helligkeitssteuerung 7 Verriegelungsdrehknopf 8 Ladeanzeige 9 Entriegelungstaste für Akku 10 Lithium-Ionen-Akku 11 Laserempfänger 12 Magnetische Schwenkhalterung 13 Aufhängung 14 Stativ10 ALC 3/360-G 10.8 15 Lasersichtbrille16 Laserzieltafel Bedienungsanleitung WARNUNG! Entfernen Sie den Akku, bevor Sie Arbeiten am Messwerkzeug durchführen. VORSICHT! Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.Benutzen Sie die Lasersichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Lassen Sie es beispielsweise nicht lange in Fahrzeugen liegen. Im Falle großer Temperaturschwankungen sollte sich das Messwerkzeug vor der Inbetriebnahme an die Umgebungstemperatur anpassen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äußeren Einwirkungen auf da Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen (siehe „Prüfung der Genauigkeit des Messwerkzeugs“, Seite XX). Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann. Vor dem Einschalten des Messwerkzeugs Packen Sie das Linienlasermessgerät aus und prüfen Sie, dass keine Teile fehlen oder beschädigt sind. ANMERKUNG Die Akkus sind bei der Lieferung nicht vollständig geladen. Laden Sie die Akkus vor der ersten Inbetriebnahme vollständig auf. Siehe Bedienungsanleitung des Ladegeräts. Einlegen/Auswechseln des Akkus
Drücken Sie den geladenen Akku 10 in das Elektrowerkzeug, bis er einrastet, (siehe Abbildung C1)
Zum Entfernen drücken Sie den Entriegelungsknopf (1) und ziehen Sie den Akku heraus (2) (siehe Abb. C2). VORSICHT! Wenn das Gerät nicht in Gebrauch ist, schützen Sie die Akkukontakte. Lose Metallteile können die Kontakte kurzschließen; Explosions- und Brandgefahr! Ladestand des Akkus
Drücken Sie den Knopf, um den Ladezustand an den Ladezustandsanzeige-LEDs (8) zu überprüfen (siehe Abb. D).
Die Anzeige erlischt nach 5 Sekunden.
Blinkt eine der LEDs, muss der Akku aufgeladen werden. Wenn nach dem Drücken der Taste keine der LEDs aufleuchtet, ist der Akku defekt und muss ausgetauscht werden. Ein- und Ausschalten WARNUNG! Richten Sie den Laserstrahl nicht auf Personen oder Tiere und schauen Sie nicht selbst in den Laserstrahl, auch nicht aus großer Entfernung. VORSICHT! Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten durch den Laserstrahl geblendet werden.
Drehen Sie den Verriegelungsdrehknopf (7) entsprechend dem Pfeil in der Abbildung (Abb. E) auf die Position
Das Werkzeug wird eingeschaltet und in den automatischen Ausgleichsmodus versetzt. Unmittelbar nach dem Einschalten sendet das Messwerkzeug Laserstrahlen aus den Austrittsöffnungen (1). Standardmäßig ist nur der waagerechte Laser H eingeschaltet (Abb. F).
Drehen Sie den Verriegelungsdrehknopf (7) entsprechend dem Pfeil in der Abbildung auf die Position , um das Werkzeug auszuschalten (Abb. E). Betriebsarten Das Messwerkzeug verfügt über mehrere Betriebsarten, zwischen denen Sie jederzeit wechseln können. Diese dienen den11 ALC 3/360-G 10.8 folgenden Zwecken: Erzeugen einer waagerechten Laserebene Erzeugen einer senkrechten Laserebene Erzeugen von zwei senkrechten Laserebenen Erzeugen einer waagerechten Laserebene sowie zweier senkrechter Laserebenen.Nach dem Einschalten erzeugt das Messwerkzeug eine waagrechte Laserebene. Um die Betriebsart zu ändern, drücken Sie die Taste „Horizontale Laserlinie (3)“ oder „Vertikale Laserlinie (4)“. VORSICHT! Wählen Sie die geeignete Betriebsart, bevor Sie das Werkzeug verwenden. Durch Erschütterungen oder Lageveränderungen kann sich die Position des Lasers ändern. Auswahl des LasermodusDrücken Sie die Taste „Horizontale Laserlinie (3)“ oder „Vertikale Laserlinie (4)“, um einen bestimmten Laserprojektionsmodus auszuwählen, sei es im automatischen Nivellierungsmodus oder im Verriegelungsmodus.Horizontale Laserliniensteuerung
Drücken Sie die Taste „Horizontale Laserlinie (3)“, um die waagerechte Laserlinie ein- oder auszuschalten.
Bei der waagerechte Laserlinie H handelt es sich um eine waagerechte 360°-Laserlinie (Abb. F).Steuerung vertikaler Laserlinien
Drücken Sie die Taste „Vertikale Laserlinie (4)“, um beide Gruppen senkrechter Laserlinien V1V2 und V3V4 einzuschalten (Abb. G). Nivellierautomatik ANMERKUNG Die Anzeigelampe (2) blinkt rot und ein Warnsignal ertönt. Der Laser blinkt weiter, während das Werkzeug die automatische Nivellierung nicht beenden kann. Wenn die automatische Nivellierung nicht immer möglich ist, bedeutet dies, dass die Fläche, auf der das Messwerkzeug steht, um mehr als 4° von der Waagerechten abweicht. Bitte stellen Sie das Werkzeug waagerecht auf (≤ 4° von der Waagerechten).
Stellen Sie das Messwerkzeug auf einen ebenen und festen Untergrund und befestigen Sie es auf dem Stativ.
Drücken Sie den Verriegelungsdrehknopf (7) in die Position
ANMERKUNG Nach dem Einschalten gleicht die Nivellierautomatik Unebenheiten innerhalb des Selbstnivellierbereiches von ±4° automatisch aus. Die Nivellierung ist abgeschlossen, sobald sich die Laserstrahlen nicht mehr bewegen. Senkrechte Laserlinie Wenn die waagerechte Laserlinie aufleuchtet, drücken Sie die Taste „Vertikale Laserlinie (4)“, um die senkrechten Linien V1V2 und V3V4 so zu steuern, dass sie aufleuchten oder nur zur Seite zeigen oder gleichzeitig ausgeschaltet werden. Wenn die waagerechte Laserlinie nicht leuchtet, drücken Sie die Taste „Vertikale Laserlinie (4)“, um die senkrechten Linien V1V2 und V3V4 so zu steuern, dass sie aufleuchten oder nur seitlich aufleuchten, aber die beiden Gruppen der vertikalen Laserlinien können nicht gleichzeitig vollständig ausgeschaltet werden.Waagerechte Laserlinie Nur wenn mindestens 1 Gruppe senkrechter Laserlinien aufleuchtet, kann die waagerechte Laserlinie ausgeschaltet werden. Arbeiten ohne Nivellierautomatik (Verriegelungsmodus) Dieser Modus wird immer für Einstellungen und Markierungen verwendet, wenn die Linie 4° von der Waagerechten abweicht. Verwenden Sie beispielsweise ein Treppengeländer. ANMERKUNG
Achten Sie darauf, dass das Werkzeug in diesem Modus keinen Warnton abgibt, auch wenn es den automatischen Nivellierungsbereich von 4° überschreitet. Dieser Modus kann nicht12 ALC 3/360-G 10.8 zum waagerechten oder senkrechten Nivellieren verwendet werden.
Halten Sie den Verriegelungsdrehknopf auf Position , drücken Sie die Taste „waagerechte Laserlinie (3)“ oder „senkrechte Laserlinie (4)“ lange, um den entsprechenden Laser zu öffnen. Das Werkzeug arbeitet im Verriegelungsmodus.
Drücken Sie die Taste„"horizontale Laserlinie (3)“ oder „vertikale Laserlinie (4)“, um einen bestimmten Laserprojektionsmodus auszuwählen.
Die Anzeigelampe (2) leuchtet immer rot, um auf den Funktionsmodus hinzuweisen.
Stellen Sie das Werkzeug im gewünschten Winkel auf und arbeiten Sie dann mit dem Laser weiter, um mit dem nächsten Schritt fortzufahren.
Nachdem der Laser ganz ausgeschaltet ist, schaltet sich das Werkzeug gleichzeitig ab. Außenmodus
Drücken Sie den Schaltknopf (6) längere Zeit, um den Außenmodus zu wählen. Der Laser dunkelt im Außenbereich ein wenig ab, was normal ist.
Bitte verwenden Sie das Werkzeug im Außenbereich mit einem Empfänger (separat erhältlich). Kontrollleuchte Innenmodus
Standardmäßig startet das Werkzeug im Innenmodus.
In diesem Moment leuchten auf der linken Seite zwei Kontrollleuchten (5).
Drücken Sie kurz auf den Schalter (6), um eine andere Helligkeit zu wählen. Außenmodus Drücken Sie den Schaltknopf (6) lange. Daraufhin leuchtet die Kontrollleuchte (5) nur einmal ganz links auf und blinkt, was den Wechsel in den Außenmodus anzeigt. Prüfung der Genauigkeit des Messwerkzeugs Einflüsse auf die Genauigkeit
Den größten Einfluss übt die Umgebungstemperatur aus. Besonders vom Boden nach oben verlaufende Temperaturunterschiede können den Laserstrahl ablenken.
Da die Temperaturschichtung in Bodennähe am größten ist, sollten Sie das Messwerkzeug ab einer Messstrecke von 20 m immer auf einem Stativ montieren. Stellen Sie das Messwerkzeug außerdem nach Möglichkeit in der Mitte der Arbeitsfläche auf.
Neben äußeren Einflüssen können auch gerätespezifische Einflüsse (wie z. B. Stürze oder heftige Stöße) zu Abweichungen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn die Nivelliergenauigkeit.
Überprüfen Sie jeweils zuerst die Nivelliergenauigkeit der waagrechten Laserlinie und danach die Nivelliergenauigkeit der senkrechten Laserlinien.
Sollte das Messwerkzeug bei einer der Prüfungen die maximale Abweichung überschreiten, dann lassen Sie es von einem Flex-Kundendienst reparieren. Prüfung der waagerechten Nivelliergenauigkeit Für die Überprüfung benötigen Sie eine freie Messstrecke von 5 m auf festem Grund zwischen zwei Wänden A und B. Montieren Sie das Messwerkzeug nahe der Wand A auf einem Stativ oder stellen Sie es auf festen, ebenen Untergrund. Schalten Sie das Messwerkzeug im Betrieb mit Nivellierautomatik ein. Wählen Sie die Betriebsart, in der eine waagrechte Laserebene sowie eine senkrechte Laserebene frontal vor dem Messwerkzeug erzeugt werden (Abb. H1) Richten Sie den Laser auf die nahe Wand A und lassen Sie das Messwerkzeug einnivellieren. Markieren Sie die Mitte des Punktes, an dem sich die Laserlinien an der Wand A kreuzen (Punkt I). (Abb. H2) Drehen Sie das Messwerkzeug um 180°, lassen Sie es einnivellieren und markieren Sie den Kreuzungspunkt der Laserlinien an der gegenüberliegenden Wand B (Punkt II). Platzieren Sie das Messwerkzeug – ohne es zu drehen – nahe der Wand B, schalten Sie es ein und lassen Sie es einnivellieren. (Abb. H3) Richten Sie das Messwerkzeug in der13 ALC 3/360-G 10.8 Höhe so aus (mithilfe des Stativs oder gegebenenfalls durch Unterlegen), dass der Kreuzungspunkt der Laserlinien genau den zuvor markierten Punkt II auf der Wand B trifft. (Abb. H4) Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu verändern. Richten Sie es so auf die Wand A, dass die senkrechte Laserlinie durch den bereits markierten Punkt I läuft. Lassen Sie das Messwerkzeug einnivellieren und markieren Sie den Kreuzungspunkt der Laserlinien auf der Wand A (Punkt III). Die Differenz d der beiden markierten Punkte I und III auf der Wand A ergibt die tatsächliche Höhenabweichung des Messwerkzeugs entlang der Querachse. Auf der Messstrecke von 2 x 5 m = 10 m beträgt die maximal zulässige Abweichung: 10 m x ± 0,3 mm/m = ± 3 mm. Die Differenz d zwischen den Punkten I und III darf folglich höchstens 3 mm betragen. Prüfung der Nivelliergenauigkeit der senkrechten Linien Für die Überprüfung benötigen Sie eine Türöffnung, bei der (auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m Platz sind. - Stellen Sie das Messwerkzeug in 2,5 m Entfernung von der Türöffnung auf festem, ebenem Grund auf (nicht auf einem Stativ). Schalten Sie das Messwerkzeug im Betrieb mit Nivellierautomatik ein. Wählen Sie eine Betriebsart, in der eine senkrechte Laserebene frontal vor dem Messwerkzeug erzeugt wird. (Abb. H5) - Markieren Sie die Mitte der senkrechten Laserlinie am Boden der Türöffnung (Punkt I), in 5 m Entfernung auf der anderen Seite der Türöffnung (Punkt II) sowie am oberen Rand der Türöffnung (Punkt III). (Abb. H6) - Drehen Sie das Messwerkzeug um 180° und stellen Sie es auf der anderen Seite der Türöffnung direkt hinter den Punkt II. Lassen Sie das Messwerkzeug einnivellieren und richten Sie die senkrechte Laserlinie so aus, dass ihre Mitte genau durch die Punkte I und II verläuft. - Markieren Sie die Mitte der Laserlinie am oberen Rand der Türöffnung als Punkt IV. - Die Differenz d der beiden markierten Punkte III und IV ergibt die tatsächliche Abweichung des Messwerkzeugs von der Senkrechten. - Messen Sie die Höhe der Türöffnung. Wiederholen Sie den Messvorgang für die zweite senkrechte Laserebene. Wählen Sie dazu eine Betriebsart, in der eine senkrechte Laserebene seitlich neben dem Messwerkzeug erzeugt wird, und drehen Sie das Messwerkzeug vor dem Beginn des Messvorganges um 90°. Die maximale zulässige Abweichung berechnen Sie wie folgt: doppelte Höhe der Türöffnung x 0,3 mm/ m Beispiel: Bei einer Höhe der Türöffnung von 2 m darf die maximale Abweichung 2 x 2 m x ±0,3 mm/m = ±1,2 mm betragen. Die Punkte III und IV dürfen bei jeder der beiden Messungen folglich höchstens 1,2 mm auseinander liegen. Zubehör Laserempfänger (separat erhältlich) Verwenden Sie den Laserempfänger 11, um die Erkennung der Laserlinien bei ungünstigen Lichtverhältnissen (im Freien, in heller Umgebung, bei direkter Sonneneinstrahlung) und über größere Entfernungen zu verbessern. (Abb. I) Magnetische Schwenkhalterung / Aufhängung
Mit der magnetischen Schwenkhalterung (12) / Aufhängung (13) können Sie das Messwerkzeug z. B. an senkrechten Flächen, Rohren, Pfeilern oder magnetischen Gegenständen befestigen.
Auf der magnetischen Schwenkhalterung (12) / Aufhängung (13) lässt sich das Messwerkzeug mit dem 2,5-Ah-Akku ebenfalls um 180 Grad drehen.
Stellen Sie die magnetische Schwenkhalterung (12) / Aufhängung (13) grob ein, bevor Sie das Messwerkzeug einschalten. Verwendung der magnetischen Schwenkhalterung / Aufhängung Magnetische Schwenkhalterung:14 ALC 3/360-G 10.8 Direkte Aufstellung auf der Arbeitsfläche (Abb. J1). Befestigung an Metallwand mit Magneten auf der Rückseite (Abb. J2). Wandmontage mit Schraube (Abb. J3). Befestigung am Halter durch Anklemmen an der Aufhängung (Abb. J4). Wandmontage mit Aufhängung und Schraube (nicht enthalten) (Abb. J5). Befestigung an senkrechtem Ständer mit Klemme der Aufhängung (Abb. J6).Stativ (nicht im Lieferumfang enthalten)
Durch das Stativ kann das Werkzeug leicht auf die richtige Höhe und Ausrichtung eingestellt werden.
Dieses Werkzeug kann direkt auf das Gewinde eines handelsüblichen 1/4"- oder 5/8"-Stativs montiert werden (Abb. K).
Ziehen Sie das Messwerkzeug mit der Feststellschraube am Stativ fest.
Stellen Sie das Stativ grob ein, bevor Sie das Messwerkzeug einschalten.Betriebsmodus Direktes Arbeiten mit dem Stativ (Abb. L1). Arbeiten mit der magnetischen Schwenkhalterung (Abb. L2).LasersichtbrilleDie Lasersichtbrille filtert das Umgebungslicht heraus. Dadurch wird die Lasersichtbarkeit für das Auge verbessert. HINWEIS: Verwenden Sie die Lasersichtbrille nicht als Schutzbrille. Die Lasersichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. Verwenden Sie die Lasersichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Lasersichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. Laserzieltafel
Stellen Sie die Lasertafel auf dem Ziel. Ob die Höhe der Ziele gleich ist, wird durch Vergleich des Abstands zwischen der Laserlinie auf der Lasertafel und dem Ziel bestimmt.
Die Laserzieltafel 16 verbessert die Sichtbarkeit des Laserstrahls bei ungünstigen Bedingungen und größeren Entfernungen.Arbeiten mit der Laserzieltafel (z. B.) Bestimmen Sie, ob die Spaltenhöhe gleich ist (Abb. M). Wartung und Pflege WARNUNG! Um die Produktleistung aufrechtzuerhalten, sollten Sie sich immer an diese einfachen {i} Anweisungen befolgen. Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messgerät nicht in Wasser oder andere Flüssigkeiten ein.
Halten Sie das Produkt immer so weit wie möglich frei von Staub und Flüssigkeiten. Verwenden Sie zum Reinigen nur ein sauberes, weiches Tuch. Befeuchten Sie das Tuch gegebenenfalls leicht mit reinem Alkohol oder ein wenig Wasser. Verwenden Sie keine Reinigungs- oder Lösungsmittel. Nicht direkt mit Wasser waschen.
Berühren Sie die Linse nicht mit den Fingern.
Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie auf Fusseln und Fasern. Lagerung
Lagern Sie das Produkt immer in Innenräumen. Behandeln oder lagern Sie das Produkt immer in der Originalverpackung.
Lagern und transportieren Sie das Messwerkzeug nur in der Schutztasche oder im Koffer. Akku
Wenn das Produkt lange Zeit nicht in Gebrauch war, überprüfen Sie die Akkus regelmäßig. Nehmen Sie die Batterien heraus bzw. laden und entladen Sie den Lithium-Ionen-Akku, um die Lebensdauer zu verlängern.
Laden Sie den Lithium-Ionen-Akku auf oder wechseln Sie die Batterien, wenn die Warnung vor zu geringer Batteriekapazität erscheint.15 ALC 3/360-G 10.8 Reparaturen
Versuchen Sie nicht, das Produkt zu reparieren oder zu zerlegen. Jede an diesem Produkt erforderliche Reparatur oder Demontage sollte nur von autorisiertem Servicepersonal durchgeführt werden, da es sonst zu schweren Verletzungen kommen kann. Ersatzteile und Zubehör Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com Entsorgungshinweise WARNUNG! Ausgediente Werkzeuge unbrauchbar machen: netzbetriebenes Werkzeug durch Entfernen des Netzkabels, Akku-Werkzeug durch Entfernen des Akkus. Nur für EU-Länder Elektrowerkzeuge nicht in den Hausmüll werfen!Gemäß der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen gebrauchte Elektrowerkzeuge getrennt gesammelt und umweltfreundlich recycelt werden.Rohstoffrückgewinnung anstatt Abfallentsorgung. Geräte, Zubehör und Verpackungen sollten umweltfreundlich recycelt werden. Kunststoffteile werden je nach Materialart für das Recycling gekennzeichnet. WARNUNG! Akkus/Batterien weder im Hausmüll entsorgen noch ins Feuer oder Wasser werfen. Altbatterien/Akkus nicht öffnen. Nur für EU-Länder: Gemäß der Richtlinie 2006/66/EG müssen defekte oder Alt-Batterien/Akkus recycelt werden. ANMERKUNG Über entsprechende Entsorgungsmöglichkeiten gibt der Fachhandel Auskunft! -Konformitätserklärung Wir erklären in eigener Verantwortung, dass das unter „Technische Spezifikationen“ beschriebene Produkt den folgenden Normen oder normativen Dokumenten entspricht:EN 60745 gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EU.Verantwortlich für technische Dokumente: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/MurrPeter Lameli Klaus Peter WeinperTechnischer Leiter Leiter Qualitätsabteilung (QD)01.01.2021; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Haftungsausschluss Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschätsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produkts verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäßen Gebrauch des Produkts oder durch die Verwendung des Produkts in Verbindung mit Produkten anderer Hersteller verursacht wurden.ALC 3/360-G/R 10.8
