KASUTUSJUHEND ALC 3360GR 10.8 Flex

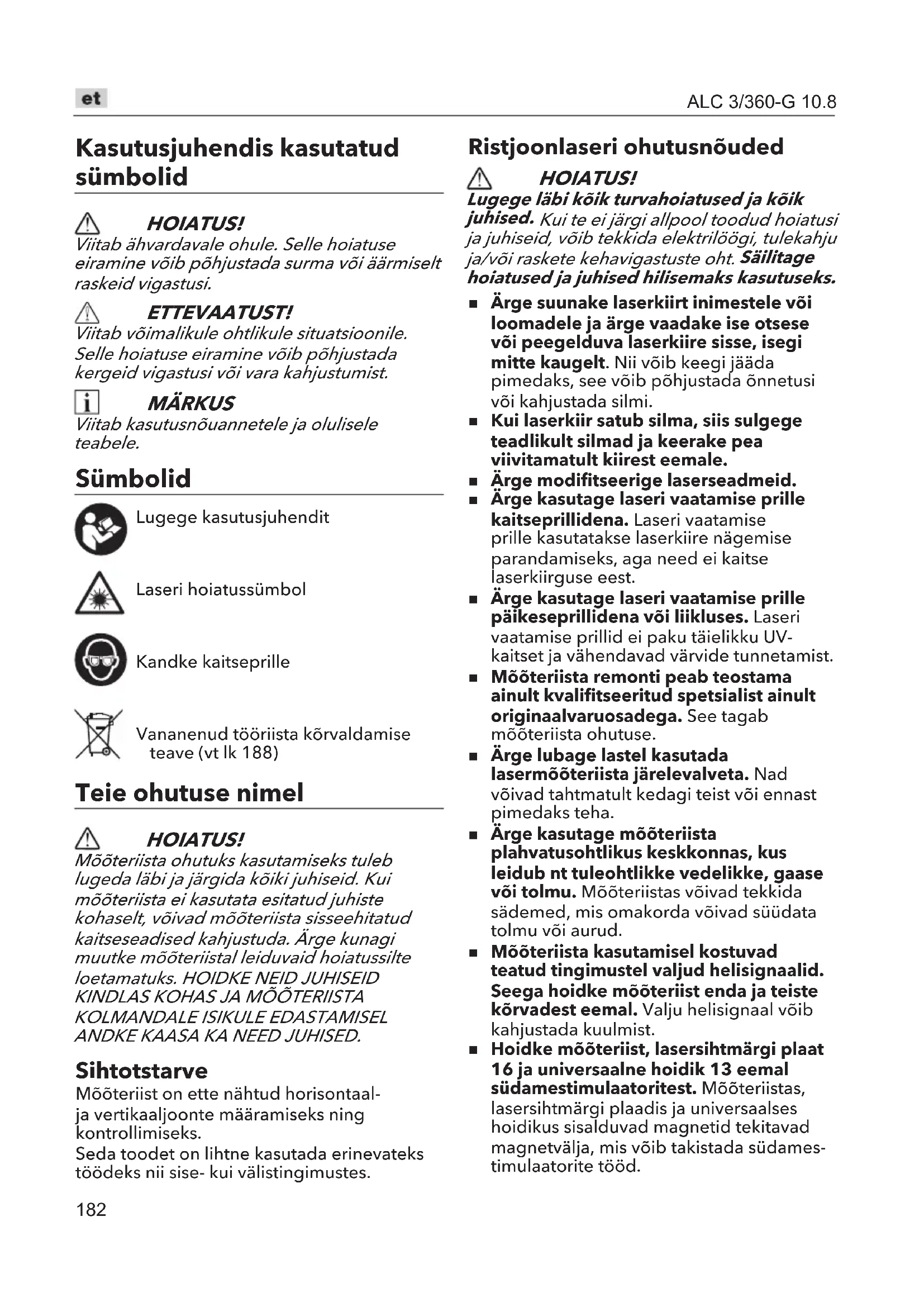

ANDKE KAASA KA NEED JUHISED. Sihtotstarve Mõõteriist on ette nähtud horisontaal- ja vertikaaljoonte määramiseks ning kontrollimiseks.Seda toodet on lihtne kasutada erinevateks töödeks nii sise- kui välistingimustes. Ristjoonlaseri ohutusnõuded HOIATUS! Lugege läbi kõik turvahoiatused ja kõik juhised. Kui te ei järgi allpool toodud hoiatusi ja juhiseid, võib tekkida elektrilöögi, tulekahju ja/või raskete kehavigastuste oht. Säilitage hoiatused ja juhised hilisemaks kasutuseks.

Ärge suunake laserkiirt inimestele või loomadele ja ärge vaadake ise otsese või peegelduva laserkiire sisse, isegi mitte kaugelt. Nii võib keegi jääda pimedaks, see võib põhjustada õnnetusi või kahjustada silmi.

Kui laserkiir satub silma, siis sulgege teadlikult silmad ja keerake pea viivitamatult kiirest eemale.

Ärge modifitseerige laserseadmeid.

Ärge kasutage laseri vaatamise prille kaitseprillidena. Laseri vaatamise prille kasutatakse laserkiire nägemise parandamiseks, aga need ei kaitse laserkiirguse eest.

Ärge kasutage laseri vaatamise prille päikeseprillidena või liikluses. Laseri vaatamise prillid ei paku täielikku UV-kaitset ja vähendavad värvide tunnetamist.

Mõõteriista remonti peab teostama ainult kvalifitseeritud spetsialist ainult originaalvaruosadega. See tagab mõõteriista ohutuse.

Ärge lubage lastel kasutada lasermõõteriista järelevalveta. Nad võivad tahtmatult kedagi teist või ennast pimedaks teha.

Ärge kasutage mõõteriista plahvatusohtlikus keskkonnas, kus leidub nt tuleohtlikke vedelikke, gaase või tolmu. Mõõteriistas võivad tekkida sädemed, mis omakorda võivad süüdata tolmu või aurud.

Mõõteriista kasutamisel kostuvad teatud tingimustel valjud helisignaalid. Seega hoidke mõõteriist enda ja teiste kõrvadest eemal. Valju helisignaal võib kahjustada kuulmist.

Hoidke mõõteriist, lasersihtmärgi plaat 16 ja universaalne hoidik 13 eemal südamestimulaatoritest. Mõõteriistas, lasersihtmärgi plaadis ja universaalses hoidikus sisalduvad magnetid tekitavad magnetvälja, mis võib takistada südames-timulaatorite tööd.183 ALC 3/360-G 10.8

Hoidke mõõteriist, lasersihtmärgi plaat 16 ja universaalne hoidik 13 eemal magnetilistest andmekandjatest ja magnetitele tundlikest seadmetest. Mõõteriistas, lasersihtmärgi plaadis ja universaalses hoidikus olevate magnetite mõju võib tekitada andmete pöördumatu kaotuse.

Jälgige, et aku vahetamisel järgitakse asjakohaseid juhiseid. Esineb plahvatuse oht. Tehnilised andmed

Aku tüüp AP 10.8/2.5 AP 10.8/4.0Töötemperatuur °C -10°~40°CNimipinge V 10,8Tööaeg-Võimsus 1-Võimsus 2-Võimsus 3 AP 10,8/2,5≥ 12 h≥ 8 h≥ 6,5 hTäpsus mm/m ± 0,3 mm/mLaseri lainepikkus nm 520 nmLaseri võimsus mW < 10 mwLaseri klass II klassLaseri joone laius mm/m< 3 mm / 5 m (100 Lux)Sektori nurk ° 360° Pöördeaeg S ≤ 5 s Töönurk ° ≤± 4° Kaal (ilma akuplokita)kg 0,8Tööulatus ilma vastuvõtjata (diameeter)m ≤100Tööulatus vastuvõtjaga (diameeter)m ≤120*Tööulatus võib ebasoodsates keskkonnatingimustes (nt. otsese päikesevalguse korral) väheneda. Ülevaade (vt. joon. A) Toote detailide nummerdamine vastab jooniste lehel olevale seadme joonisele.1 Laserkiire väljundava2 Laseri oleku märgutuli3 Toitenupp (ON/OFF): horisontaalne laserjoon4 Toitenupp (ON/OFF): vertikaalne laserjoon5 Laseri valgustugevuse märgutuli6 Välitingimuste režiimi ja valgustugevuse juhtimise lüliti7 Pööratav lukustusnupp8 Laetuse oleku märgutuli9 Akuvabastusnupp10 Liitiumioonaku11 Laseri vastuvõtja12 Magnetiline pöörlev alus13 Tagumine riputusklamber14 Kolmjalg15 Laseri vaatamise prillid16 Lasersihtmärgi plaat Originaalkasutusjuhendi tõlge HOIATUS! Enne mõõteriista hooldamist/seadistamist jne eemaldage sellelt aku. ETTEVAATUST! Kaitske mõõteriista niiskuse ja otsese päikesevalguse eest. Vältige mõõteriista kasutamist ekstreemsete temperatuuride või temperatuurikõikumistega keskkonnas. Näiteks ärge jätke seda pikaks ajaks sõidukisse. Suurte temperatuurikõikumiste korral laske mõõteriistal enne selle kasutamist ümbritseva keskkonna temperatuuriga kohaneda. Ekstreemsete temperatuuride või temperatuurikõikumiste korral võib mõõteriist ebatäpsem olla.184 ALC 3/360-G 10.8 Vältige mõõteriistale avalduvaid lööke ja tööriista kukkumist . Tööriistale märkimisväärse välise jõu avaldumise järel soovitame teostada täpsuse kontrolli (vt. jaotist „Mõõteriista täpsuse kontroll“, lk XX) iga kord enne töö jätkamist. Transpordi ajaks lülitage mõõteriist välja. Seadme väljalülitamisel lukustatakse loodimismoodul. Vastasel juhul võib intensiivne liikumine seda kahjustada. Enne elektritööriista sisselülitamist Võtke ristjoonlaser pakendist välja ja kontrollige, et osad ei ole puudu või kahjustunud. MÄRKUS Akud ei ole tarnimisel täielikult laetud. Enne esmakasutust laadige aku täiesti täis. Lugege laadija kasutusjuhendit. Aku paigaldamine / vahetamine

Suruge laetud aku 10 elektritööriista, kuni see klõpsatusega paika fikseerub (vt. joon. C1).

Aku eemaldamiseks vajutage vabastusnuppu (1.) ja tõmmake aku (2.) välja. (vt. joon. C2) ETTEVAATUST! Kui seade ei ole kasutuses, siis tuleb aku klemme kaitsta. Lahtised metallesemed võivad klemme lühistada - plahvatuse ja tulekahju oht! Aku laetuse olek

Aku laetuse oleku kontrollimiseks vajutage aku laetuse oleku LED-märgutule (8) nuppu. (vt. joon. D)

Märgutuli kustub 5 sekundi pärast.

Kui üks LED-märgutuledest hakkab vilkuma, tuleb akut laadida. Kui nupu vajutamisel ei sütti ükski LED-märgutuledest, siis on aku vigane ja see tuleb välja vahetada. Seadme sisse- ja väljalülitamine HOIATUS! Ärge suunake laserkiirt inimestele või loomadele ja ärge vaadake ise laserkiire sisse, isegi mitte kaugelt. ETTEVAATUST! Ärge jätke sisselülitatud mõõteriista järelevalveta ning pärast kasutamist lülitage tööriist välja. Laserkiir võib teisi inimesi pimedaks teha.

Keerake pööratav lukustusnupp (7) asendisse „“ vastavalt joonisel toodud noolele (joon. E).

Tööriist lülitub sisse ja lülitub automaatsele loodimisrežiimile. Kohe pärast sisselülitamist saadab mõõteriist laserkiire väljundavast (1) välja laserkiired. Algseadistusena on sisselülitatud vaid horisontaalne laser H (joon. F).

Tööriista väljalülitamiseks keerake pööratav lukustusnupp (7) asendisse „“ vastavalt joonisel toodud noolele (joon. E). Töörežiimid Mõõteriistal on mitmeid töörežiime, mida saab igal ajal vahetada. Need on järgnevad. Genereerib horisontaalse laserjoone. Genereerib vertikaalse laserjoone. Genereerib kaks vertikaalset laserjoont. Genereerib horisontaalse laserjoone ja kaks vertikaalset laserjoont.Sisselülitamisel tekitab mõõteriist horisontaalse laserjoone. Töörežiimi vahetamiseks vajutage nuppe „horisontaalne laserjoon (3)“ või „vertikaalne laserjoon (4)“. ETTEVAATUST! Valige asjakohane režiim enne tööriista kasutamist.Tööriista kasutamise ajal liigutamine või vibratsioon võivad põhjustada laseri asendi muutusi.Valige laseri režiimNii automaatses loodimisrežiimis kui lukustusrežiimis vajutage konkreetse laserprojektsiooni režiimi valimiseks nuppu „horisontaalne laserjoon (3)“ või „vertikaalne laserjoon (4)“.Horisontaalse laserjoone juhtimine

Horisontaalse laserjoone sisse- või väljalülitamiseks vajutage nuppu „horisontaalne laserjoon“ (3).

Horisontaalne laserjoon H on 360° horisontaalne laser (joon. F).185 ALC 3/360-G 10.8 Vertikaalse laserjoone juhtimine

Vertikaalsete laserjoonte mõlema rühma V1V2 ja V3V4 sisse- või väljalülitamiseks vajutage nuppu „vertikaalne laserjoon“ (4) (joon. G). Automaatne loodimisrežiim MÄRKUS Kui tööriist ei saa viia lõpule automaatset loodimist, siis hakkab vilkuma punane märgutuli (2) ja kostuma helisignaal ning laser jääb jätkuvalt vilkuma. Automaatne loodimine ei ole alati võimalik, st. näiteks siis, kui tööriist on asetatud pinnale, mille kõrvalekalle on suurem kui automaatse loodimise ulatus 4°. Palun paigutage tööriist nii, et see jääks loodimise ulatusse (≤ 4° horisontaaljoonest).

Pange mõõteriist tasasele ja kindlale pinnale ja kinnitage see kolmjala külge.

Liigutage pööratav lukustusnupp (7) asendisse „

MÄRKUS Pärast sisselülitamist kompenseerib loodimisfunktsioon automaatselt kõik ebatasasused iseloodimise vahemikus ± 4°. Loodimine on lõpetatud, kui laserkiired enam ei liigu. Vertikaalne laserjoon Kui horisontaalne laserjoon on valgustatud, vajutage nuppu „vertikaalne laserjoon (4)“ ja juhtige vertikaalseid laserjooni V1V2 ja V3V4, et need sisse lülitada või ainult küljele suunata või samaaegselt välja lülitada. Kui horisontaalne laserjoon ei ole valgustatud, vajutage nuppu „vertikaalne laserjoon (4)“ ja juhtige vertikaalseid laserjooni V1V2 ja V3V4, et mõlemad sisse lülitada või ainult küljele suunata, kuid vertikaalsete laserjoonte kahte rühma ei saa samaaegselt välja lülitada. Horisontaalne laserjoon Horisontaalse laserjoone saab lülitada välja alles siis, kui vähemalt üks rühm vertikaalseid laserjooni on sisselülitatud. Töötamine ilma automaatse loodimisrežiimita (lukustusrežiim) Seda režiimi kasutatakse alati horisontaalsest laserjoonest üle 4° kõrvalekalduvate joonte reguleerimiseks või märkimiseks. Näiteks, kui tööriist tuleb seada üles trepi reelingule. MÄRKUS

Pöörake tähelepanu sellele, et selles režiimis ei edasta tööriist hoiatuste helisignaale, isegi kui tööriist väljub automaatse loodimise ulatusest 4°. Seda režiimi ei saa kasutada horisontaalseks või vertikaalseks loodimiseks.

Seadke pööratav lukustusnupp asendisse „ “a, hoidke pikka aega all nuppu „horisontaalne laserjoon (3)“ või „vertikaalne laserjoon (4)“, et avada vastav laser ja tööriist hakkab tööle lukustusrežiimis.

Konkreetse laserprojektsiooni režiimi valimiseks vajutage nuppu „horisontaalne laserjoon (3)“ või „vertikaalne laserjoon (4)“.

Funktsiooni režiimi hoiatuseks jääb märgutuli (2) alati punaseks.

Paigutage tööriist soovitud nurga alla ja seejärel kasutage laserit, et jätkata edasiste etappidega.

Kõigi laserite väljalülitamisel lülitub ka tööriist automaatselt välja. Välitingimuste režiim

Välitingimuste režiimi sisselülitamiseks vajutage lülitit (6) pikemaajaliselt. Välitingimustes muutub laser veidi tuhmimaks, kuid see on normaalne.

Välitingimuste režiimis kasutage tööriista koos vastuvõtjaga (müüakse eraldi). Märgutuli Sisetingimuste režiim

Tööriista käivitamise algseadistuseks on sisetingimuste režiim.

Sellel puhul süttib kaks vasakpoolset märgutuld (5).

Erinevate valgustasemete vahel valimiseks vajutage lühidalt lülitit (6).186 ALC 3/360-G 10.8 Välitingimuste režiim Vajutage pikalt lülitit (6) ja seejärel süttib kõige vasakpoolsem märgutuli (5) ning see jääb vilkuma, et anda märku välitingimuste režiimi käivitamisest. Mõõteriista täpsuse kontroll Täpsust mõjutavad faktorid

Kõige enam mõjutab täpsust ümbritseva keskkonna temperatuur. Laserkiirt võivad suunata eriti just maapinnalt ülespoole esinevad temperatuurierinevused.

Kuna kõige suuremad erinevused temperatuurikihtides esinevad maapinna läheduses, siis tuleks rohkem kui 20 m vahemaade mõõtmisel seade alati kolmjalale kinnitada. Võimalusel seadke mõõteriist üles tööala keskosasse.

Lisaks välistele mõjutavatele faktoritele võivad kõrvalekaldeid põhjustada ka seadmespetsiifilised faktorid (nt. kukkumine või löögid). Seetõttu kontrollige loodimise täpsust iga kord enne töö alustamist.

Esmalt kontrollige horisontaalse laserjoone loodimistäpsust ja seejärel vertikaalsete laserjoonte loodimistäpsust.

Juhul kui mõõteriist mõne testi käigus maksimaalset kõrvalekallet ületab, laske seda Flexi müügijärgses teeninduses remontida. Horisontaalse loodimistäpsuse kontrollimine Kontrollimiseks on vaja 5 m vaba mõõtekaugust, kindlal pinnal ja kahe seina (A ja B) vahel. Kinnitage mõõteriist kolmjalale või paigutage see kindlale ja tasasele pinnale seina A lähedale. Lülitage mõõteriist sisse automaatsele loodimisrežiimile. Valige töörežiim, mille korral genereeritakse mõõteriista ette nii horisontaalne laserjoon kui vertikaalne laserjoon. (joon. H1) Suunake laser lähedalasuvale seinale A ja laske mõõteriistal loodimisprotsess läbida. Märkige seinale A laserjoonte ristumise keskpunkt (punkt I). (joon. H2) Keerake mõõteriista 180°, laske sellel loodimisprotsess läbida ja märkige vastasseinale B laserjoonte ristumise punkt (punkt II). Tööriista pööramata paigutage see seina B lähedale. Lülitage mõõteriist sisse ja laske sellel loodimisprotsess läbida. (joon. H3) Joondage mõõteriista kõrgus (vajadusel kasutage kolmjalga või aluskihte) selliselt, et laserjoonte ristumise punkt projekteeritakse eelnevalt märgitud punktile II seinal B. (joon. H4) Kõrgust muutmata keerake mõõteriista 180°. Suunake see seinale A selliselt, et vertikaalne laserjoon läheb läbi eelnevalt märgitud punkti I. Laske mõõteriistal loodimisprotsess läbida ja märkige laserjoonte ristumise punkt seinale A (punkt III). Mõlema märgitud punkti (I ja III) erinevus d seinal A annab tulemuseks mõõteriista tegeliku kõrguse kõrvalekalde külgsuunal. Mõõtekaugusel 2 x 5 cm = 10 m on maksimaalseks lubatud kõrvalekaldeks: 10 m x ± 0,3 mm/m = ± 3 mm. Seega ei tohi punktide I ja III erinevus d ületada 3 mm (maks.). Vertikaaljoonte loodimistäpsuse kontrollimine Selleks on vaja ukseava, millest kummalegi poole jääb 2,5 m ruumi (kindlat pinda). Paigutage mõõteriist kindlale ja tasasele pinnale (mitte kolmjalale) 2,5 m kaugusele ukseavast. Lülitage mõõteriist sisse automaatsele loodimisrežiimile. Valige töörežiim, mille puhul tekitatakse mõõteriista ette vertikaalne laserjoon. (joon. H5) Märgi vertikaalsete laserjoonte keskpunkt ukseava kohale põrandale (punkt I) ja seadmest 5 m kaugusele teisele poole ukseava (punkt II) ning ukseava ülemisele servale (punkt III). (joon. H6) Pöörake mõõteriista 180° ja paigutage see teisele poole ukseava otse punkti II taha. Laske mõõteriistal loodimisprotsess läbida ja joondage vertikaalne laserjoon selliselt, et selle kese jookseb täpselt läbi punktide I ja II. Märkige laserjoone keskpunkt ukseava ülemisele servale punktina IV. Mõlema märgitud punkti (III ja IV) erinevus d annab tulemuseks mõõteriista tegeliku kõrvalekalde loodimisjoone suhtes.187 ALC 3/360-G 10.8 Mõõtke ukseava kõrgus.Korrake mõõteprotsesuuri teise vertikaalse laserjoonega. Selleks valige töörežiim, mille puhul genereeritakse mõõteriista küljele vertikaalne laserjoon, ning enne mõõtetoimingu alustamist pöörake mõõteriista 90°. Maksimaalset lubatud kõrvalekallet arvutatakse järgmiselt.Ukseava kahekordne kõrgus x 0,3 mm/m Näide: Kui ukseava kõrgus on 2 m, siis on maksimaalne lubatud kõrvalekalle 2 x 2 m x ± 0,3 mm/m = ±1,2 mm. Järelikult ei tohi kummagi mõõtmise puhul punktid III ja IV olla üksteisest kaugemal kui 1,2 mm (maks.). Tarvikud Laseri vastuvõtja (müügil eraldi)Kasutage laseri vastuvõtjat 11 laserjoonte märkamise parandamiseks kehvades valgustingimustes (välitingimustes, ereda valgusega keskkonnas, otseses päikesevalguses) ja suurte vahemaade puhul. (joon. I)Magnetiline pöörlev alus / tagumine riputusklamber

Magnetilise pöörleva aluse (12) / tagumise riputusklambri (13) abil saab kinnitada mõõteriista nt. vertikaalsetele pindadele, torudele, sammastele või magnetiseeritavatele materjalidele.

Magnetilise pöörleva aluse (12) / tagumise riputusklambri (13) abil saab 2,5 Ah akuplokiga mõõteriista ka vastavalt soovile 180 kraadi ulatuses pöörata.

Enne mõõteriista sisselülitamist reguleerige magnetilist pöörlevat alust (12) / tagumist riputusklambrit (13) umbkaudselt. Magnelise pöörleva aluse / tagumise riputusklambriga töötamine Magnetiline pöörlev alus otse tööalale paigaldatuna (joon. J1). tagapool asuvate magnetite abil terasest või metallist seinale kinnitatuna (joon. J2). kruvidega seinale kinnitatuna (joon. J3). tagumise riputusklambri abil hoidikule kinnitatuna (joon. J4). tagumise riputusklambri ja kruvi (ei ole komplektis) abil seinale kinnitatuna (joon. J5). tagumise riputusklambri abil püstisele sambale kinnitatuna (joon. J6).Kolmjalg (ei ole komplektis)

Kolmjala abil saab tööriista kergesti sobivale kõrgusele ja suunda seada.

Seda tööriista saab kinnitada otse üldkasutuseks mõeldud 1/4” või 5/8” kolmjalale (joon. K).

Kinnitage mõõteriist kolmjala paigalduselemendile.

Reguleerige kolmjalga enne mõõteriista sisselülitamist.Töörežiim Tööriista kasutamine kolmjala peal (joon. L1). Tööriista kasutamine magnetilise pöörleva aluse peal (joon. L2).Laseri vaatamise prillidLaseri vaatamise prillid filtreerivad ära ümbritseva keskkonna valgust. See teeb laseri silmadele nähtavamaks. MÄRKUS! Ärge kasutage laseri vaatamise prille kaitseprillidena. Laseri vaatamise prille kasutatakse laserkiire nägemise parandamiseks, aga need ei kaitse laserkiirguse eest. Ärge kasutage laseri vaatamise prille päikeseprillidena või liikluses. Laseri vaatamise prillid ei paku täielikku UV-kaitset ja vähendavad värvide tunnetamist. Lasersihtmärgi plaat

Paigutage lasersihtmärgi plaat sihtmärgile ja sihtmärkide kõrguste võrdsuse määramiseks võrrelge laserjoone kaugust laserijoonel ja sihtmärgil.

Lasersihtmärgi plaat 16 parandab laserkiire nähtavust ebasoodsates tingimustes ning suurte vahemaade korral.Töötamine lasersihtmärgi plaadiga (nt.) Määrake, kas tulpade kõrgused on võrdsed (joon. M). Hooldus HOIATUS! Toote jõudluse tagamiseks tuleb alati järgida neid lihtsaid juhiseid.188 ALC 3/360-G 10.8 Puhastamine

Hoidke mõõteriist alati puhas.

Ärge pange mõõteriista vette või teistesse vedelikesse.

Hoidke toode alati võimalikult tolmu- ja vedelikuvaba. Kasutage puhastamiseks ainult puhast ja pehmet lappi. Vajadusel niisutage lappi veidikese puhta alkoholi või vähese veega. Ärge kasutage puhastusvahendeid ega lahusteid. Ärge peske seadet veega.

Ärge puudutage läätse sõrmedega.

Puhastage regulaarselt laseri väljundava pindu ja pöörake tähelepanu ebemete või kiudude eemaldamisele. Hoiustamine

Hoiustage toodet alati sisetingimustes. Toote käsitsemisel või hoiustamisel kasutage alati originaalpakendis sisalduvat.

Hoiustage ja transportige tööriista ainult kaitseümbrises või -kastis. Aku

Kui toodet pikka aega ei kasutata, siis kontrollige akusid regulaarselt. Akude tööea pikendamiseks eemaldage patareid või laadige liitiumioonakud täis ja seejärel tühjaks.

Aku/patarei võimsuse languse hoiatuse korral laadige liitiumioonakut või vahetage patareid välja. Remont

Ärge püüdke toodet ise remontida või lahti võtta. Seda toodet tohib remontida või lahti võtta vaid volitatud hoolduskeskuse personal. Vastasel juhul esineb raskete vigastuste oht. Varuosad ja tarvikud Suurendatud joonised ja varuosade nimekirjad on leitavad meie kodulehel: www.flex-tools.com Kõrvaldamise teave HOIATUS! Muutke kasutuskõlbmatu tööriist mittekasutatavaks: vooluvõrku ühendatava tööriista puhul eemaldage toitejuhe, patarei/aku toimel töötava elektritööriista puhul eemaldage patarei/aku. Ainult EL riikideleÄrge visake elektritööriistu olmeprügi hulka!Kooskõlas Euroopa Liidu elektri- ja elektroonikaseadmetest tekkinud jäätmete direktiivi (WEEE) 2012/19/EÜ nõuetega ning vastavalt kohalikule seadusandlusele tuleb elektritööriistad eraldi koguda ja keskkonnasäästlikul viisil ümber töödelda.Toormaterjali utiliseerimine äraviskamise asemel. Seade, tarvikud ja pakend tuleb keskkonnasäästlikul viisil ümber töödelda. Plastikosad tuleb töödelda ümber vastavalt materjali tüübile. HOIATUS! Ärge visake akusid olmeprügi hulka, tulle ega vette. Ärge avage kasutatud akusid. Ainult EL riikidele:Kooskõlas direktiivi 2006/66/EÜ nõuetega tuleb defektsed või kasutatud akud ümber töödelda. MÄRKUS Palun uurige kõrvaldamise teavet oma edasimüüjalt! -Vastavusdeklaratsioon Me kinnitame, tootja ainuvastutusel, et jaotises „Tehnilised andmed“ kirjeldatud toode on kooskõlas järgnevate standardite või normatiivsete dokumentidega:EN 60745 kooskõlas direktiivide 2014/30/EÜ, 2006/42/EÜ, 2011/65/EÜ nõuetega.Tehnilise dokumentatsiooni eest vastutab: FLEX-Elektrowerkzeuge GmbH, R & DBahnhofstrasse 15, D-71711 Steinheim/MurrPeter Lameli Klaus Peter WeinperTechnical Head Head of Quality Department (QD)01.12.2020; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr189 ALC 3/360-G 10.8 Vastutusest lahtiütlemine Tootja ja tootja esindajad ei vastuta kahjustuste ja saamatajäänud kasumi eest, mille on põhjustanud tootest või kasutuskõlbmatust tootest tingitud äritegevuse seisakud. Tootja ja tootja esindaja ei vastuta kahjustuste eest, mis on põhjustatud toote väärkasutusest või toote kasutamisest koos teiste tootjate toodetega.190 ALC 3/360-G 10.8 Šiame vadove naudojami simboliai ĮSPĖJIMAS! Įspėja apie gręsiantį pavojų. Nekreipiant dėmesio į šį įspėjimą galima sunkiai ar net mirtinai susižaloti. DĖMESIO! Įspėja apie galimai pavojingą situaciją. Nekreipiant dėmesio į šį įspėjimą galima nesunkiai susižaloti arba sugadinti turtą. PASTABA Pateikia svarbią informaciją ir naudojimo patarimus. Simboliai Skaityti naudotojo instrukciją Įspėjimo dėl lazerio simbolis Užsidėti akinius Informacija apie netinkamo naudoti įrankio išmetimą (žr. 196 puslapį) Jūsų saugumui ĮSPĖJIMAS! Kad saugiai dirbtumėte su šiuo matavimo įrankiu, turite perskaityti ir laikytis visų instrukcijų. Į matavimo įrankį integruota apsauga gali nesuveikti, jei nesilaikysite pateiktų įrankio naudojimo instrukcijų. Niekada nenuimkite ir neuždenkite įspėjamųjų ženklų ant matavimo įrankio. ŠIAS INSTRUKCIJAS
