LIETOŠANAS INSTRUKCIJA ALC 3360GR 10.8 Flex

Bahnhofstrasse 15, D-71711 Steinheim/Murr Atleidimas nuo atsakomybės Gamintojas ir jo atstovas neatsako už jokią žalą ar prarastą pelną dėl verslo prastovų, kurias sukėlė šis gaminys ar jo netinkamumas naudoti. Gamintojas ir jo atstovas neatsako už jokią žalą, kurią sukėlė netinkamas šio gaminio naudojimas arba jo naudojimas su kitų gamintojų priedais.198 ALC 3/360-G 10.8 Šajā rokasgrāmatā izmantotie apzīmējumi BRĪDINĀJUMS! Norāda par iespējamu apdraudējumu. Šī brīdinājuma neievērošana var izraisīt nāvi vai ļoti smagus ievainojumus. UZMANĪBU! Norāda par iespējamu bīstamu situāciju. Šī brīdinājuma neievērošana var izraisīt nelielu savainojumu vai īpašuma bojājumus. PIEZĪME! Norāda, ka uz to attiecas lietošanas ieteikumi un svarīga informācija. Apzīmējumi Izlasiet ekspluatācijas rokasgrāmatu Lāzera brīdinājuma simbols Valkājiet aizsargbrilles Informācija par atbrīvošanos no vecā instrumenta (skatīt 204. lpp.) Jūsu drošībai BRĪDINĀJUMS! Lai mērinstrumenta lietošana būtu droša, izlasiet un ievērojiet visas instrukcijas. Mērinstrumenta integrēto aizsargierīču darbība var tikt traucēta, ja mērinstruments netiek izmantots saskaņā ar sniegtajām instrukcijām. Nesabojājiet brīdinājuma zīmes uz mērinstrumenta, lai tās nevarētu nolasīt. UZGLABĀJIET ŠĪS INSTRUKCIJAS

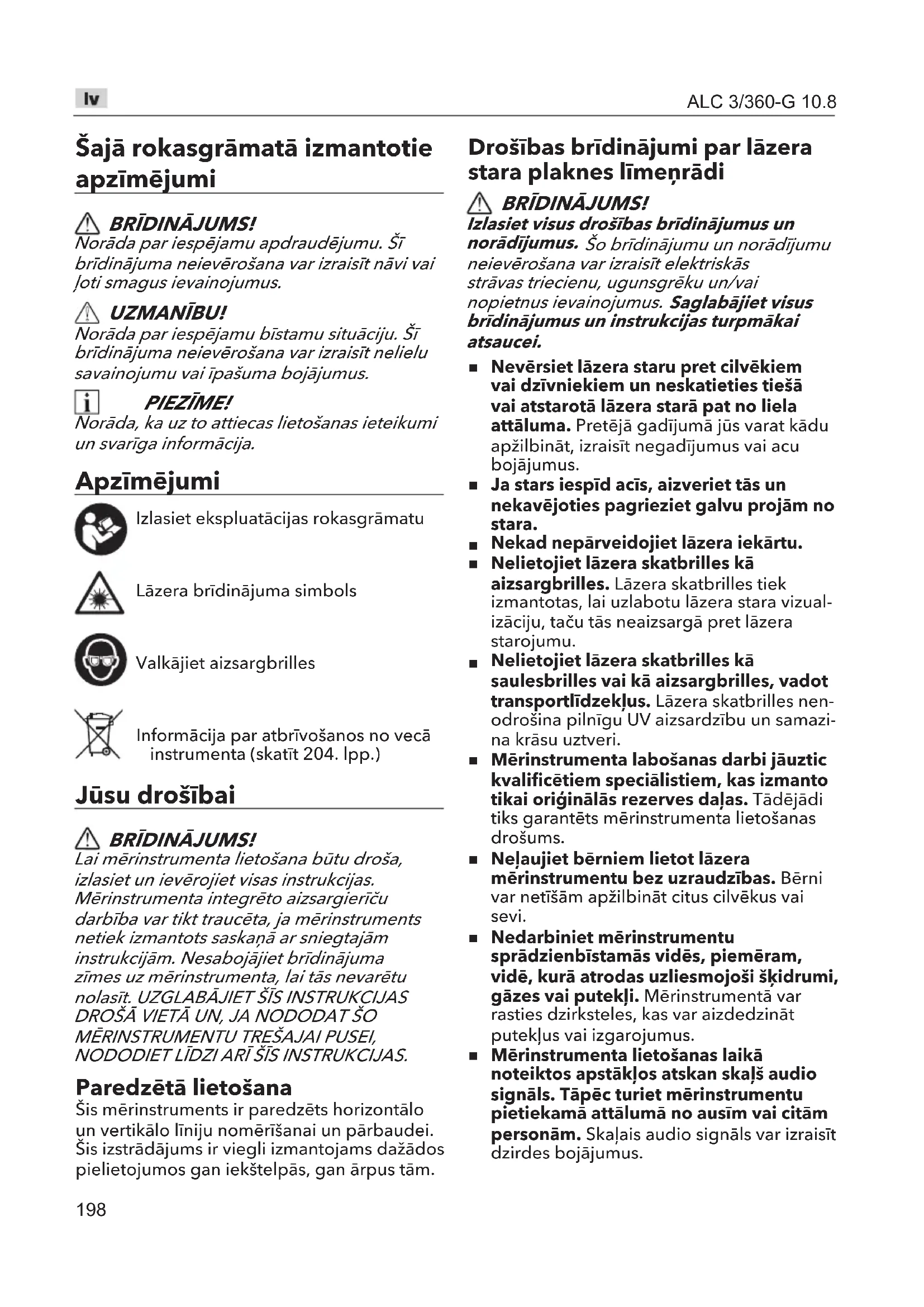

DROŠĀ VIETĀ UN, JA NODODAT ŠO

MĒRINSTRUMENTU TREŠAJAI PUSEI, NODODIET LĪDZI ARĪ ŠĪS INSTRUKCIJAS. Paredzētā lietošana Šis mērinstruments ir paredzēts horizontālo un vertikālo līniju nomērīšanai un pārbaudei.Šis izstrādājums ir viegli izmantojams dažādos pielietojumos gan iekštelpās, gan ārpus tām. Drošības brīdinājumi par lāzera stara plaknes līmeņrādi BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus un norādījumus. Šo brīdinājumu un norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai nopietnus ievainojumus. Saglabājiet visus brīdinājumus un instrukcijas turpmākai atsaucei.

Nevērsiet lāzera staru pret cilvēkiem vai dzīvniekiem un neskatieties tiešā vai atstarotā lāzera starā pat no liela attāluma. Pretējā gadījumā jūs varat kādu apžilbināt, izraisīt negadījumus vai acu bojājumus.

Ja stars iespīd acīs, aizveriet tās un nekavējoties pagrieziet galvu projām no stara.

Nekad nepārveidojiet lāzera iekārtu.

Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles tiek izmantotas, lai uzlabotu lāzera stara vizual-izāciju, taču tās neaizsargā pret lāzera starojumu.

Nelietojiet lāzera skatbrilles kā saulesbrilles vai kā aizsargbrilles, vadot transportlīdzekļus. Lāzera skatbrilles nen-odrošina pilnīgu UV aizsardzību un samazi-na krāsu uztveri.

Mērinstrumenta labošanas darbi jāuztic kvalificētiem speciālistiem, kas izmanto tikai oriģinālās rezerves daļas. Tādējādi tiks garantēts mērinstrumenta lietošanas drošums.

Neļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības. Bērni var netīšām apžilbināt citus cilvēkus vai sevi.

Nedarbiniet mērinstrumentu sprādzienbīstamās vidēs, piemēram, vidē, kurā atrodas uzliesmojoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var aizdedzināt putekļus vai izgarojumus.

Mērinstrumenta lietošanas laikā noteiktos apstākļos atskan skaļš audio signāls. Tāpēc turiet mērinstrumentu pietiekamā attālumā no ausīm vai citām personām. Skaļais audio signāls var izraisīt dzirdes bojājumus.199 ALC 3/360-G 10.8

Turiet mērinstrumentu, lāzera mērķa plakni 16 cm un universālo turētāju 13 cm attālumā no sirds elektrokardiostimulatoriem. Mērierīces, lāzera mērķa plaknes un universālā turētā-ja iekšpusē esošie magnēti rada lauku, kas var pasliktināt sirds elektrokardiostimulato-ru darbību.

Turiet mērinstrumentu, lāzera mērķa plakni 16 cm un universālo turētāju 13 cm attālumā no magnētiskajiem datu nesējiem un magnētiski jutīgām ierīcēm. Mērinstrumenta, lāzera mērķa plaknes un universālā turētāja iekšpusē esošo mag-nētu ietekme var izraisīt neatgriezenisku datu zudumu.

Nomainiet akumulatoru pareizā veidā. Pastāv sprādziena draudi. Tehniskā specifikācija

Akumulatora tips AP 10.8/2.5 AP 10.8/4.0Darba temperatūra°C -10°~40 °CNepieciešamais spriegumsV 10,8Darbības laiks-Jauda 1-Jauda 2-Jauda 3 AP 10.8/2.5≥ 12h ≥ 8h ≥ 6,5hPrecizitāte mm/m ± 0,3mm/mLāzera viļņu garumsnm 520 nmLāzera jauda mW < 10mwLāzera pakāpe II klaseLāzera līnijas platums mm/m < 3mm/5m (100Lux)Sektora leņķis ° 360°Kustības laiks S ≤ 5 s.Darba leņķis ° ≤± 4°Svars(bez akumulatoru bloka)kg 0,8Darbības diapazons bez uztvērēja (diametrs)m ≤100Darbības diapazons ar uztvērēju (diametrs)m ≤120*Darbības diapazonu var samazināt nelabvēlīgi vides apstākļi (piemēram, tiešie saules stari). Pārskats (skatīt A attēlu) Produkta funkcijām norādītie cipari atbilst mašīnas ilustrācijā norādītajiem cipariem.1 Lāzera stara izejas atvere2 Lāzera statusa indikatora gaisma3 ON/OFF ieslēgšanas/izslēgšanas poga: lāzera horizontālā līnija4 ON/OFF ieslēgšanas/izslēgšanas poga: lāzera vertikālā līnija5 Lāzera spilgtuma indikatora gaisma6 Pārslēgšanas poga darbam ārpus telpām un spilgtuma vadībai7 Bloķēšanas grozāmā poga8 Uzlādes indikatora statuss9 Akumulatora atbrīvošanas poga10 Litija jonu akumulators11 Lāzera uztvērējs12 Magnētiska grozāmā pamatne13 Aizmugurējās piekares kronšteins14 Statīvs15 Lāzera skatbrilles16 Lāzera mērķa plakne Ekspluatācijas instrukcija BRĪDINĀJUMS! Pirms uzsākat darbu ar mērinstrumentu izņemiet akumulatoru. UZMANĪBU! Sargājiet mērinstrumentu no mitruma un tiešas saules gaismas iedarbības.200 ALC 3/360-G 10.8 Nepakļaujiet mērinstrumentu ekstremālām temperatūrām vai krasām temperatūras svārstībām. Piemēram, neatstājiet to transportlīdzeklī ilgāku laiku. Ja temperatūras svārstības ir lielas, ļaujiet mērinstrumentam pirms lietošanas pielāgoties apkārtējās vides temperatūrai. Ekstremālas temperatūras vai temperatūras svārstību gadījumā var samazināties mērinstrumenta mērījumu precizitāte. Nepakļaujiet mērinstrumentu spēcīgam triecienam vai nepieļaujiet, ka tas nokrīt zemē. Ja mērinstruments tika pakļauts spēcīgam triecienam, tad pirms darba turpināšanas ieteicams pārbaudīt tā mērīšanas precizitāti (skatīt „Mērinstrumenta rādījumu precizitātes pārbaude”, XX lpp.). Pārvadāšanas laikā mērinstruments ir jāizslēdz. Izslēgšanas laikā izlīdzināšanas elements tiek nobloķēts. Pretējā gadījumā tas var sabojāties intensīvas kustības ietekmē. Pirms mērinstrumenta ieslēgšanas Izpakojiet lāzera stara plaknes līmeņrādi un pārbaudiet, vai tam netrūkst kādas daļas un vai tās nav bojātas. PIEZĪME! Piegādes brīdī akumulatori nav pilnībā uzlādēti. Pirms pirmās lietošanas reizes akumulatori ir jāuzlādē pilnībā. Skatiet lādētāja lietošanas instrukciju. Akumulatora ievietošana/ nomaiņa

Iespiediet uzlādētu akumulatoru 10 instrumenta akumulatora nodalījumā, līdz tas nofiksējas ar „klikšķa” skaņu (skatīt C1 attēlu).

Akumulatoru izņem, nospiežot atbrīvošanas pogu (1.) un pēc tam izvelkot no nodalījuma (2.). (Skatīt C2 attēlu UZMANĪBU! Kad instruments netiek lietots, aizsargājiet akumulatora kontaktus. Atskrūvējušās metāliskās detaļas var radīt īssavienojumu kontaktos; pastāv sprādziena un aizdegšanās draudi! Akumulatora uzlādes stāvoklis

Nospiediet pogu, lai apskatītu uzlādes indikatora LED (8) norādīto uzlādes stāvokli. (Skatīt D attēlu)

Indikators nodziest pēc 5 sekundēm.

Ja kāds no LED indikatoriem mirgo, akumulators ir jāuzlādē. Ja pēc pogas nospiešanas nedeg neviena LED, akumulators ir bojāts un ir jānomaina. Ieslēgšana un izslēgšana BRĪDINĀJUMS! Nevērsiet lāzera staru pret cilvēkiem vai dzīvniekiem un neskatieties lāzera starā pat no liela attāluma. UZMANĪBU! Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas izslēdziet to. Lāzera stars var apžilbināt citus cilvēkus.

Pagrieziet bloķēšanas grozāmo pogu (7) pozīcijā ” atbilstoši attēlā parādītajai bultiņai (E attēls).

Instruments ir ieslēgts un pāriet automātiskās līmeņošanas režīmā. Tūlīt pēc ieslēgšanas mērinstruments izsūta lāzera starus caur stara izejas atveri (1). Pēc noklusējuma tiek ieslēgts tikai horizontālais lāzers H (F attēls).

Lai izslēgtu instrumentu, pagrieziet bloķēšanas grozāmo pogu (7) pozīcijā „” atbilstoši attēlā parādītajai bultiņai (E attēls). Darbības režīmi Mērinstrumentam ir vairāki darbības režīmi, kurus var pārslēgt jebkurā laikā. Tie ir paredzēti: horizontālās lāzera plaknes ģenerēšanai; vertikālās lāzera plaknes ģenerēšanai; divu vertikālo lāzera plakņu ģenerēšanai; horizontālās lāzera plaknes un divu vertikālo lāzera plakņu ģenerēšanai.Pēc mērinstrumenta ieslēgšanas tiek ģenerēta horizontālā lāzera plakne. Lai mainītu darbības režīmu, nospiediet „horizontālās lāzera līnijas (3)” vai „vertikālās lāzera līnijas (4)” pogu. UZMANĪBU! Pirms mērinstrumenta lietošanas ir jāizvēlas atbilstošais režīms.201 ALC 3/360-G 10.8 Lāzera stāvoklis var mainīties instrumenta pārvietošanas vai vibrācijas laikā, ja tas ir ieslēgts. Lāzera režīma izvēleLai izvēlētos konkrētu lāzera projekcijas režīmu, automātiskās līmeņošanas vai bloķēšanas režīmā nospiediet „horizontālās lāzera līnijas (3)” vai „vertikālās lāzera līnijas (4)” pogu.Horizontālās lāzera līnijas vadība

Lai ieslēgtu vai izslēgtu horizontālo lāzera līniju, nospiediet „horizontālās lāzera līnijas (3)” pogu.

Horizontālajai lāzera līnijai H ir 360° (F attēls).Vertikālās lāzera līnijas vadība

Lai ieslēgtu vai izslēgtu abas vertikālo lāzera līniju V1V2 un V3V4 grupas, nospiediet „vertikālās lāzera līnijas (4)” pogu. Automātiskais līmeņošanas režīms PIEZĪME! Ja instruments nespēs veikt automātisko līmeņošanu, sarkanā krāsā sāks mirgot indikatora gaisma (2), atskanēs brīdinājuma signāls un lāzers turpinās mirgot. Ja automātisko līmeņošanu nekādi nav iespējams veikt, tas nozīmē, ka virsmai, uz kuras ir novietots mērinstruments, ir automātiskās līmeņošanas diapazona nobīde no horizontālās plaknes vairāk nekā par 4°. Novietojiet instrumentu tā, lai tas gandrīz atrastos nepieciešamajā līmenī (≤ 4° nobīde no horizontālās plaknes).

Novietojiet mērinstrumentu uz līdzena un stingra atbalsta, piestipriniet pie statīva.

Nospiediet bloķēšanas grozāmo pogu (7) pozīcijā „

PIEZĪME! Pēc ieslēgšanas līmeņošanas funkcija automātiski kompensēs neprecizitātes pašlīmeņošanas diapazonā no ± 4°. Līmeņošana būs pabeigta, tiklīdz lāzera stari vairs nekustēsies. Vertikālā lāzera līnija Kad horizontālā lāzera līnija izgaismojas, nospiediet „vertikālās lāzera līnijas (4)” pogu, lai vertikālās līnijas V1V2 un V3V4 līmeņotu, novirzītu uz sāniem, vai izslēgtu. Kad horizontālā lāzera līnija neizgaismojas, nospiediet „vertikālās lāzera līnijas (4)” pogu, lai vertikālās līnijas V1V2 un V3V4 līmeņotu vai tikai novirzītu uz sāniem, taču abas vertikālo lāzera līniju grupas nevar pilnībā izslēgt vienlaikus.Horizontālā lāzera līnija Horizontālo lāzera līniju var izslēgt tikai tad, kad iedegas vismaz 1 vertikālo lāzera līniju grupa. Izmantošana bez automātiskās izlīdzināšanas režīma (bloķēšanas režīms) Šo režīmu vienmēr izmanto līnijas, kura novirzās par 4° no horizontālās plaknes, noregulēšanai vai atzīmēšanai. Piemēram, kāpņu redeļu uzstādīšanai. PIEZĪME!

Pievērsiet uzmanību tam, ka šajā režīmā instruments neģenerē brīdinājuma skaņu, pat ja tas pārsniedz automātiskās līmeņošanas diapazonu 4°. Šo režīmu nevar izmantot horizontālās vai vertikālās līmeņošanas veikšanai.

Iestatiet bloķēšanas grozāmo pogu pozīcijā ”, nospiediet un pieturiet „horizontālās lāzera līnijas (3)” vai „vertikālās lāzera līnijas (4)” pogu, lai atvērtu atbilstošo lāzeru, un instruments darbosies bloķēšanas režīmā.

Lai izvēlētos konkrētu lāzera projekcijas režīmu, nospiediet „horizontālās lāzera līnijas (3)” vai „vertikālās lāzera līnijas (4)” pogu.

Indikatora gaisma (2) vienmēr degs sarkanā krāsā, lai ziņotu par funkciju režīmu;

Novietojiet instrumentu dabiskā veidā vajadzīgajā leņķī un pēc tam turpiniet darbu ar lāzeru, pārejot uz nākamo soli.

Pēc tam, kad lāzers ir izslēgts, instruments vienlaikus tiek izslēgts. Darbs ārpus telpām

Nospiediet pārslēgšanas pogu (6), lai izvēlētos ārpus telpu darba režīmu. Ārpus telpu darba režīmā lāzera gaisma kļūst nedaudz tumšāka, kas ir normāli.202 ALC 3/360-G 10.8

Lūdzu, izmantojiet instrumentu ar uztvērēju (iegādājams atsevišķi), veicot darbu ārpus telpu režīmā. Indikatora gaisma Darbs telpās

Pēc instrumenta ieslēgšanas noklusējuma režīms ir darbs telpās.

Šajā brīdī indikators (5) iedegas uz divnieka kreisajā pusē

Īsi nospiediet pārslēgšanas pogu (6), lai izvēlētos spilgtumu. Darbs ārpus telpām Nospiediet un pieturiet pārslēgšanas pogu (6), un indikators (5) iedegsies un sāks mirgot tikai uz vieninieka tālākajā kreisajā pusē, norādot, ka ir jāieslēdz ārpus telpu darba režīms. Mērinstrumenta rādījumu precizitātes pārbaude Precizitāti ietekmējošie faktori

Visvairāk precizitāti ietekmē apkārtējās vides temperatūra. Lāzera staru var novirzīt īpaši temperatūras atšķirības, kas rodas virzienā no zemes uz augšu.

Tā kā lielākā temperatūras slāņu atšķirība rodas tuvu pie zemes, mērinstruments ir vienmēr jāuzstāda uz statīva, mērot attālumus, kas pārsniedz 20 m. Ja iespējams, uzstādiet mērinstrumentu darba zonas centrā.

Vēl bez ārējās ietekmes mērījumu nobīdes var izraisīt arī ierīcei raksturīgie ietekmējošie apstākļi (piemēram, kritieni vai spēcīgi triecieni). Šī iemesla dēļ pirms darba sākšanas katru reizi ir jāpārbauda līmeņošanas rādījuma precizitāte.

Vispirms pārbaudiet horizontālās lāzera līnijas līmeņošanas rādījuma precizitāti un pēc tam vertikālo lāzera līniju līmeņošanas rādījumu precizitāti.

Ja kādā no testiem mērinstruments pārsniedz maksimālo nobīdes vērtību, nogādājiet to uz Flex pēcpārdošanas servisu, kur tam veiks labošanas dar bus. Horizontālās līmeņošanas rādījumu precizitātes pārbaude Lai veiktu šo pārbaudi, ir nepieciešams brīvs 5 m garš mērīšanas attālums uz stingras virsmas starp divām sienām A un B. Uzstādiet mērinstrumentu uz statīva vai novietojiet to uz stingras un līdzenas virsmas pie sienas A. Ieslēdziet mērinstrumentu automātiskās līmeņošanas režīmā. Izvēlieties darbības režīmu, kurā mērinstrumenta priekšpusē tiek ģenerēta horizontālā, kā arī vertikālā lāzera plakne. (H1 attēls) Virziet lāzeru pret tuvāko sienu A un ļaujiet mērinstrumentam izlīdzināties. Atzīmējiet tā punkta centru, kur lāzera līnijas šķērso viena otru uz sienas A (I punkts). (H2 attēls) Pagrieziet mērinstrumentu par 180°, pagaidiet, kamēr tas izlīdzinās, un atzīmējiet lāzera līniju krustošanās punktu uz pretējās sienas B (II punkts). Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā. Ieslēdziet mērinstrumentu un pagaidiet, kamēr tas izlīdzinās. (H3 attēls) Līmeņojiet mērinstrumenta augstumu (izmantojot statīvu vai, ja nepieciešams, apakšklāju) tā, lai lāzera līniju krustošanās punkts tiktu projicēts pret iepriekš atzīmēto II punktu uz sienas B. (H4 attēls) Neizmainot augstumu, pagrieziet mērinstrumentu par 180°. Vērsiet pret sienu A tā, lai vertikālā lāzera līnija izietu cauri jau iezīmētajam punktam

I. Pagaidiet, kamēr mērinstruments

izlīdzinās, un atzīmējiet lāzera līniju krustošanās punktu uz sienas A (III punkts). Abu sienas atzīmēto punktu I un III starpība d ir mērinstrumenta faktiskā augstuma nobīde paralēli laterālajai asij. Mērīšanas attālumā 2 x 5 m = 10m maksimālā pieļaujamā nobīdes vērtība ir: 10m x ± 0,3 mm/m = ± 3 mm. Līdz ar to starpība d starp I un III punktu nedrīkst pārsniegt 3 mm (maks.). Vertikālo līniju līmeņošanas rādījumu precizitātes pārbaude Lai veiktu šo pārbaudi, ir nepieciešams, lai no durvju atveres katrā durvju pusē būtu vismaz 2,5 m liels attālums (uz stingras virsmas). Novietojiet mērinstrumentu uz stingras un līdzenas virsmas (uz statīva) 2,5 m attālumā no durvju atvēruma. Ieslēdziet mērinstrumentu automātiskās203 ALC 3/360-G 10.8 līmeņošanas režīmā. Izvēlieties darbības režīmu, kurā mērinstrumenta priekšpusē tiks ģenerēta vertikālā lāzera plakne. (H5 attēls) Atzīmējiet vertikālās lāzera līnijas centru uz grīdas durvju atvērumā (I punkts), 5 m attālumā aiz durvju atvēruma otrās puses (II punkts) un durvju atvēruma augšējā malā (III punkts). (H6 attēls) Pagrieziet mērinstrumentu par 180° un novietojiet durvju atvēruma otrajā pusē tieši aiz punkta II. Pagaidiet, kamēr mērinstruments izlīdzinās, un līmeņojiet vertikālo lāzera līniju tā, lai tā centrs izietu tieši caur punktiem I un II. Atzīmējiet lāzera līnijas centru durvju atvēruma augšējā malā kā punktu IV. Abu sienas atzīmēto punktu III un IV starpība d ir mērinstrumenta faktiskā nobīdes vērtība no svērteņa līnijas. Izmēriet durvju atvēruma augstumu.Atkārtojiet mērīšanas procesu ar otro vertikālo lāzera plakni. Lai to izdarītu, izvēlieties darbības režīmu, kurā vertikālā lāzera plakne tiek ģenerēta mērinstrumenta sānos, un pirms mērīšanas procesa sākšanas pagrieziet mērinstrumentu par 90°.Maksimālo pieļaujamo nobīdi aprēķina šādi:Sareizina durvju atvēruma augstumu ar divi un pēc tam ar 0,3 mm/m. Piemērs: Ja durvju atvēršanas augstums ir 2 m, tad maksimālā nobīde būs šāda: 2 x 2m x ± 0,3 mm/m = ± 1,2 mm. Līdz ar to III un IV punkti var būt ne vairāk kā 1,2 mm (maks.) attālumā viens no otra abos mērījumos. Piederumi Lāzera uztvērējs (iegādājams atsevišķi)Izmantojiet lāzera uztvērēju 11, lai uzlabotu lāzera līniju noteikšanu sliktos apgaismojuma apstākļos (ārā, spilgtas gaismas vidē, tiešos saules staros) un lielākos attālumos. (I attēls)Magnētiska grozāmā pamatne / Aizmugurējās piekares kronšteins

Mērinstrumentu var piestiprināt, izmantojot magnētisko grozāmo pamatni (12) / aizmugurējās piekares kronšteinu (13), piemēram, pie vertikālām virsmām, caurulēm, pīlāra vai magnetizētiem materiāliem.

Tāpat ar magnētiskās grozāmās pamatnes (12) / aizmugurējās piekares kronšteina (13) palīdzību mērinstrumentu ar 2,5 Ah akumulatoru var uzstādīt tā, lai to varētu pagriezt 180 grādos, kā vien vēlaties.

Pirms mērinstrumenta ieslēgšanas magnētiskā grozāmā pamatne (12) / aizmugurējās piekares kronšteins (13) ir aptuveni jānoregulē.Darbs ar magnētisko grozāmo pamatni / aizmugurējās piekares kronšteinuMagnētiska grozāmā pamatne piestiprināta pie apstrādes plaknes (J1. attēls). piestiprināta pie tērauda vai metāla sienas ar magnētiem aizmugurē (J2. attēls). piestiprināta pie sienas ar skrūvi (J3. attēls). piestiprināta pie balsta ar aizmugurējās piekares kronšteina palīdzību (J4. attēls). piestiprināta pie sienas ar aizmugurējās piekares kronšteinu un skrūvi (nav iekļauta komplektā) (J5. attēls). piestiprināta pie vertikāla balsta ar aizmugurējās piekares kronšteina palīdzību (J6. attēls).Statīvs (nav ietvers komplektācijā)

Izmantojot statīvu, instrumentu var viegli noregulēt pareizajā augstumā un orientācijā.

Šo instrumentu var piestiprināt tieši pie 1/4”vai 5/8” statīva vītnes (K attēls).

Pieskrūvējiet mērinstrumentu, izmantojot statīva stiprinājuma tapu.

Pirms mērinstrumenta ieslēgšanas noregulējiet statīvu aptuveni.Darbības režīms Darbs ar statīvu (L1 attēls). Darbs ar magnētisko grozāmo pamatni (L2. attēls)Lāzera skatbrillesLāzera skatbrilles filtrē apkārtējo gaismu. Tas uzlabo lāzera redzamību. PIEZĪME! Nelietojiet lāzera skatbrilles kā aizsargbrilles . Lāzera skatbrilles tiek izmantotas, lai uzlabotu lāzera stara vizualizāciju, taču tās neaizsargā pret lāzera starojumu.204 ALC 3/360-G 10.8 Nelietojiet lāzera skatbrilles kā saulesbrilles vai kā aizsargbrilles, vadot transportlīdzekļus. Lāzera skatbrilles nenodrošina pilnīgu UV aizsardzību un samazina krāsu uztveri. Lāzera mērķa plakne

Novietojiet lāzera plakni uz mērķa, un to, vai mērķu augstums ir vienāds, var noteikt, salīdzinot attālumu starp lāzera līniju, kas atrodas uz lāzera plaknes, un mērķi.

Lāzera mērķa plakne 16 sliktos apgaismojuma apstākļos un lielos attālumos palielina lāzera stara redzamību.Darbs ar lāzera mērķa plakni (piemērs) Nosakiet, vai kolonnu augstums ir vienāds (M attēls). Apkope un tīrīšana BRĪDINĀJUMS! Lai izstrādājums nezaudētu savu veiktspēju, vienmēr ievērojiet šos vienkāršos, zemāk redzamos norādījumus. Tīrīšana

Vienmēr uzturiet mērinstrumentu tīru.

Nemērciet mērinstrumentu ūdenī vai kādā citā šķidrumā.

Vienmēr raugiet, lai izstrādājums nenonāktu saskarē ar putekļiem un šķidrumiem. Tīrīšanai izmantojiet tikai tīru, mīkstu lupatiņu. Ja nepieciešams, nedaudz samitriniet lupatiņu ar tīru spirtu vai nelielu daudzumu ūdens. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus. Neļaujiet instrumentam nonākt tiešā saskarē ar ūdeni.

Nepieskarieties lēcām ar pirkstiem.

Regulāri notīriet virsmas, jo īpaši lāzera stara izejas atveri, un apskatiet, vai uz tām nav uzkrājušās pūkas vai šķiedras. Uzglabāšana

Vienmēr uzglabājiet izstrādājumu telpās. Vienmēr izmantojiet vai glabājiet izstrādājumu kopā ar iepakojuma oriģinālajām daļām.

Uzglabājiet un transportējiet mērinstrumentu tikai aizsargmaisiņā vai futlārī. Akumulators

Kamēr izstrādājumu ilgāku laiku neizmantojat, regulāri pārbaudiet bateriju uzlādes līmeni. Lai pagarinātu kalpošanas laiku, izņemiet baterijas vai uzlādējiet un izlādējiet litija jonu akumulatoru.

Uzlādējiet litija jonu akumulatoru vai nomainiet baterijas, kad parādās brīdinājums par zemu akumulatora uzlādes statusu. Remonts

Nemēģiniet izstrādājumu labot vai izjaukt pašrocīgi. Jebkurus šī izstrādājuma remonta vai demontāžas darbus drīkst veikt tikai pilnvarots servisa personāls, pretējā gadījumā var rasties nopietnas traumas. Rezerves daļas un piederumi Rasējumus un rezerves daļu sarakstus var aplūkot mūsu mājas lapā: www.flex-tools.com Informācija par atbrīvošanos no vecās iekārtas BRĪDINĀJUMS! Deaktivizējiet instrumentus: nogrieziet ar elektrību darbināmiem instrumentiem vadu; izņemiet no instrumentiem akumulatoru vai bateriju. Tikai ES valstīmNeizmetiet elektroinstrumentus mājsaimniecības atkritumos!Saskaņā ar Eiropas Savienības Direktīvu Nr.2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem un to īstenojošiem aktiem valsts tiesību sistēmā vairs nelietojami elektroinstrumenti jāsavāc atsevišķi un jānodod videi nekaitīgai otrreizējai pārstrādei.Neiznīciniet izejvielas — tā vietā nogādājiet uz otrreizējo pārstrādes punktu.Mašīna, piederumi un iepakojums ir jāpārstrādā videi nekaitīgā veidā. Otrreizējai pārstrādei paredzētās plastmasas daļas ir apzīmētas ar speciālu otrreizējās pārstrādes simbolu. BRĪDINĀJUMS! Neizmetiet akumulatorus sadzīves atkritumos,205 ALC 3/360-G 10.8 ugunī vai ūdenī. Nemēģiniet atvērt izlietotos akumulatorus. Tikai ES valstīm: Saskaņā ar Direktīvu Nr. 2006/66/EK bojātie vai izlietotie akumulatori ir jāpārstrādā. PIEZĪME! Lūdzu, jautājiet savam izplatītājam par utilizācijas iespējām! -Atbilstības deklarācija Vienīgi uz savu atbildību apliecinām, ka produkts, kas aprakstīts sadaļā „Tehniskā specifikācija”, atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745 saskaņā ar Direktīvas Nr. 2014/30/EK, 2006/42/EK, 2011/65/EK noteikumiem. Par tehnisko dokumentāciju atbildīgais: FLEX- Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr Peter Lameli Klaus Peter Weinper Technical Head Head of Quality Department (QD)

01.01.2021; FLEX-Elektrowerkzeuge GmbH
