LIETOŠANAS INSTRUKCIJA ALC 3/1-G/R Flex

Pirms ekspluatācijas izlasiet lietošanas pamācību!

LASER RADIATION DO NOT STARE INTO BEAM

Class 2 Laser Product P≤1 mW λ=520-650 nm IEC60825-1:2014

Lāzera starojums

Neskatieties starā.

lāzera klases izstrādājums;

Maksimālā izejas jauda ≤ 1 mW;

Lāzera klasifikācija

Ierīce atbilst 2. lāzera klasei, kura balstās uz IEC 60825-1/EN 60825 normu.

Ar mirkškināšanas refleksu acs tiek pasargāta no nejaušas, īslaicīgas ieskatīšanās lāzera starojumā. Taču šo mirkškināšanas refleksu var ietekmēt medikamenti, alkohols vai narkotiskās vielas. Šīs ierīces var izmantot bez papildaizsardzības pasākumiem, ja ir nodroši-

FLEX ALC 3/1-G/R

nāts, ka nekādi optiskie instrumenti nesamazinās stara škērsgriezumu.

Nenovirziet lāzera staru uz personām.

Elektromagnētiskā savietojamība

Neskatoties uz to, ka ierīce izpilda atbilstošo direktīvu prasības, nevar izslēgt iespēju, ka ierīce

– traucē citas ierīces (piem., lidmašīnu navigācijas iekārtas) vai

- tiek traucēta ar spēcīgu starojumu, kas var novest pie klūdainas operācijas.

Šados gadījumos vai citos nedrošības gadījumos nepieciešama kontroles mērījumu izpilde.

Jūsu drošībai

Noteikumiem atbilstoša izmantošana

Šis līnijlāzers ir paredzēts rūpnieciskajā izmantošanā industrijā un amatniecībā.

lerīce paredzēta horizontālu augstumu izvietojumu, vertikālu līniju, satektaišņu, perpendikula pamatņu un taisnu leņku noteikšanai, pārnešanai un pārbaudīšanai, kā piem.:

– metru un augstuma markējumu pārnešanai.

FLEX ALC 3/1-G/R

– Starpsienu iezīmēšana (vertikāli un/vai taisnā lenkī) un
- iekārtu un elementu lāgošana trīs asīs.

Drošības tehnikas norādījumi

BRĪDINĀJUMS!

– Nevērsiet lāzera staru uz personām vai dzīvniekiem un neskatieties lāzera starā. Šis mērinstruments rada lāzera starojumu, kas var apžilbināt personas.
- Mērinstrumenta remonta veikšanu uzticiet tikai kvalificētiem speciālistiem, un tas jā- veic tikai ar originālajām rezerves detaļām. Tādējādi tiks saglabāta mērinstrumenta drošība.
– Neļaujiet bērniem lietot mērinstrumentu bez uzraudzības. Viņi var nejauši apžilbināt citas personas.
– Nestrādājiet ar mērinstrumentu sprādzien-bīstamā vidē, kur atrodas aizdedzināmi šķidrumi, gāzes vai putekļi. Mērinstrumentā var veidoties dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
– Ja ierīce tiek izmantota citos ekspluatācijas apstākļos vai tiek citādi regulēta, vai tiek veikta cita rīcība, nekā šeit aprakstīts, tas var izraisīt bīstama starojuma izplatīšanos.

lv

– levērojiet, lai drošības iekārtu darbība netiktu traucēta, kā arī nenoņemiet norādī-jumu un brīdinājumu plāksnītes.
- Pirms ierīces ekspluatācijas pārbaudiet uz ierīces redzamos bojājumus. Nedarbiniet bojātas ierīces.
– Izmantojot ierīci uz trepēm, izvairieties no nedabiskām kermana pozām. Nodrošiniet drošu stāju un pastāvīgu līdzsvaru.

UZMANĪBU!

• Neizmantojiet ierīci lietus laikā.
  – Ja ierīce no liela aukstuma tiek pārvietota siltākā vidē vai otrādi, tad pirms ierīces izmatošanas nepieciešama tās aklimatizēšana.
  – Izmantojot adapterus un statīvus, pārlieci-nieties, vai ierīce ir stingri uzskrūvēta.

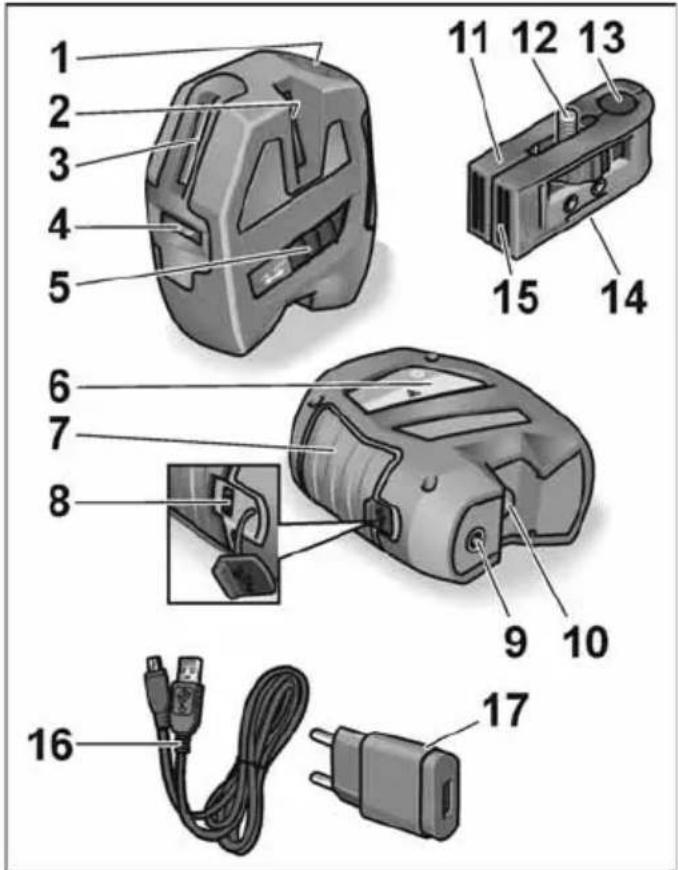

Iss apskats

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

FLEX ALC 3/1-G/R

1 Vadības pults
2 Lāzera izejas lodziņi (sānos, vertikāli)
3 Lāzera izejas lodziņi (priekšā, vertikāli)
4 Lāzera izejas lodziņi (priekšā, horizontāli)
5 leslēgšanas/izslēgšanas taustiņš leslēgšanai un izslēgšanai. Pēc ieslēgšanas ir aktīvi visi lāzera stari un iekštelpu režīms. Izslēgtā stāvoklī automātiskās nivelēšanas ierīce tiek blokēta.
6 Lāzera plāksne
7 Gumijota satveršanas zona
8 USB saspraudnis
9 Vitne 1/4"

Stiprināšanai uz statīva vai pie sienas un statīva nostiprinājuma.

10 Lāzera izejas lodziņi (pamatnes stars)
11 Sienas un statīva stiprinājums
12 Stiprināšanas skrūve ¼" lerīces stiprināšanai.
13 Caurums pamatnes staram

Pamatnes stara kā perpendikula izmanto-šanai.

14 Statīva vītne ( 14 " un 58 ")
Stiprināšanai uz statīva.
15 Magnētiskais turētājs stiprināšanai pie sienas
16 USB lādēšanas kabelis
17 USB uzlādes ierīce
18 Aizsargsomiņa (nav attēlota)

FLEX ALC 3/1-G/R

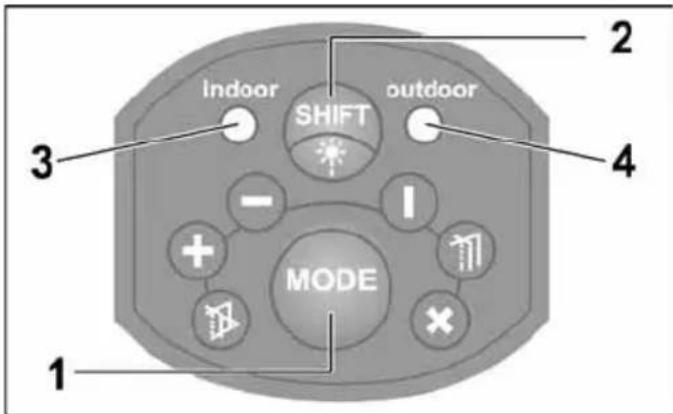

Vadības pults

6 dažādu lāzera projekcijas veidu secīgai pārslēgšanai.
1x priekšā horizontāli + priekšā vertikāli
2x priekšā horizontāli
3x priekšā vertikāli
4x priekšā vertikāli + sānos vertikāli + pamatnes stars
5x visi stari aktivizēti + automātiskā nivelēšana izslēgta/blokēta
6x visi stari aktivizēti + automātiskā nivelēšana ieslēgta (standarta darba režīms pēc ierīces ieslēgšanas)

2 Vides režima pārslēgšanas taustiņš Pārslēdz lāzera starus no iekštelpu režima uz ārpustelpu režīmu. lekštelpu režīms tiek izmantots īsiem posmiem normālā apgaismojumā (slēgtās telpās). Ja apgaismojums ir labāks vai ir spēcīgāks saules starojums, aktivizēt ārpustelpu režīmu. Ārpustelpu režīmā ierīce darbojas ar pulsējošu lāzera staru. Tas ir nedaudz tumšāks nekā iekštelpu režima stars.

3 LED lekštelpu režims

4 LED ārpustelpu režīms

Ja ir ieslēgta automātiskā nivelēšana, gaismas diode (3 vai 4) deg zaļā krāsā.

Gaismas diode (3 vai 4) deg sarkanā krāsā, ja ir pārsniegts automātiskās nivelēšanas diapazons (± 4°) vai automātiskā nivelēšana ir izslēgta/blokēta.

Gaismas diode (3 vai 4) mirgo sarkanā krāsā, ja bateriju kapacitāte ir zema. Uzlādējiet akumulatoru!

Tehniskā informācija

Krusteniskais lāzers ALC 3/1-G/R
Redzama lāzera diode	520–650 nm
Lāzera klase	2
Darbības diapazons
– horizontāls/vertikāls stars1)	50 m
– pamatnes stars(perpendikuls)	5 m
Precizitāte ...
– horizontāls/vertikāls stars	± 0,3 mm/m
– pamatnes stars(perpendikuls)	± 0,6 mm/m
Automātiskās nivelēšanasdiapazons	± 4°
Litija polimēru akumulators 2000 mAh / 3,7 V
Darbības ilgums2)	5 h / 11 h
Temperatūras diapazons
– ekspluatācijai	-5 °C ... 50 °C
– uzglabāšanai	-20 °C ... 70 °C
Svars	520 g
USB uzlādes ierīce
Ieejas spriegums 100-240 V~
Izejas spriegums 5 V / 1 A	——

FLEX ALC 3/1-G/R

1) Nelabvēligos apstāklos (spilgta saules gaisma, atstarojošas virsmas) mērišanas diapazons var būt mazāks.
2) Darbības ilgums noteikts ar visiem aktivizētajiem lāzera stariem. Darbības ilgumu var pagarināt, ja, izvēloties citu darba režimu, nevajadzīgie stari tiek izslēgti.

Lietošanas pamācība

BRĪDINĀJUMS!

– Nevērsiet lāzera staru uz personām vai dzīvniekiem.
- Neskatieties lāzera starā.
- Staru celā nelieciet optiskos instrumentus.
Šis mērinstruments rada lāzera starojumu, kas var apžilbināt personas.
– Nelietot mērinstrumentu mitrā, putekļainā vai smilšainā vidē. lespējami ierīces komponentu bojājumi.
– Pēc lietošanas ierīci nekavējoties izslēgt ar ieslēgšanas/izslēgšanas taustiņu, lai blokētu automātisko nivelēšanu.
– Ja ierīce no liela aukstuma tiek pārvietota siltākā vidē vai otrādi, tad pirms ierīces izmatošanas nepieciešama tās aklimatizēšana.
– Izmantojot adapterus un statīvus, pārlieci-nieties, vai ierīce ir stingri uzskrūvēta.

UZMANĪBU!

FLEX ALC 3/1-G/R

Svarīgākie ierīces darbināšanas soļi ir izskaidroti ar attēliem šīs lietošanas pamācības beigās.

Sk. no 152 lpp.

Akumulatora lādēšana ar USB kabeli un USB uzlādes ierīci 152

Ierīces ieslēgšana un izslēgšana ...... 154

Darba režima izvēle 156

Vides režima pārslēgšana 158

Lāzera izmantošana 160

Horizontālā stara pārbaude 162

Vertikālā stara pārbaude 166

Precizitātes pārbaude

Ilgstošas precizitātes nodrošināšanai tiek ieteikta regulāra ierīces pārbaude.

Precizitātes noviržu gadījumā no pieļaujamā tolerances diapazona nododiet ierīci ražotāja autorizētā tehniskā servisa darbnīcā.

Ierīces justēšanu drīkst veikt tikai autorizēti speciālisti.

Nepieciešamie precizitātes pārbaudes soli ir izskaidroti ar attēliem šīs lietošanas pamācības beigās. Sk. no 162 lpp.

Tehniskā apkope un kopšana

levērot šādus norādījumus:

- ierīci lietot uzmanīgi un sargāt no sitieniem, vibrācijas, galējām temperatūrām;

- kad ierīce netiek lietota, uzglabāt to aizsargsomiņā;

– tīrīšanai izmantot tikai mīkstu, sausu lupatu;

- ierīces remonta veikšanu uzticiet tikai kvalificētiem speciālistiem, un tas jāveic tikai ar oriğinālajām rezerves detalām; tādējādi tiks saglabāta ierīces drošība.

Norādījumi par likvidēšanu

Tikai ES valstim:

Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

Izejvielu pārstrāde atkritumu likvidēšanas vietā.

Ierīcei, aprīkojumam un iepakojumam nepieciešama vides aizsardzības noteikumiem atbilstosa utilizēšana.

Plastmasas detaļas ir apzīmētas tīrai šķirņu pārstrādei no jauna.

NORĀDĪJUMS!

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

Atbildības izslēgšana

Šī izstrādājuma izmantotājam tiek norādīts precīzi ievērot šīs lietošanas pamācības norādījumus. Pirms izlaides visas ierīces ir rūpīgi pārbaudītas.

Neskatoties uz to, lietotājam pirms katras izmantošanas jāpārliecinās par ierīces precizitāti.

Ražotājs un viņa vietnieks nav atbildīgi par neprasmīgas un apzināti nepareizas ierīces izmantošanas sekām, kā arī par no tā iespē-jamiem izrietošajiem materiālajiem un peļnas zaudējumiem.

FLEX ALC 3/1-G/R

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem un peļņas zaudējumiem, kurus izraisa dabas katastrofas, kā piem., zemestrīces, vētras, plūdi, utt., kā arī uguns, avārijas, trešo personu iesaistīšanās gadījumi, vai izmantojot ierīci ārpus parastajām izmantošanas jomām.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem un peļnas zaudējumiem, izmai-not, pazaudējot datus, pārtraucot uzņēmēj-darbību utt., kuru izraisija izstrādājums vai neiespējama izstrādājuma izmantošana.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem un peļnas zaudējumiem, kuri izriet no izmantošanas, kura neatbilst lietošanas pamācības norādījumiem.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.

FLEX ALC 3/1-G/R

Iv lerīces ieslēgšana un izslēgšana

Iv Vides režima pārslēgšana
