ALC 3/1-G/R - Nivel láser Flex - Manual de uso y guía de instrucciones gratis

Marca	Flex
Modelo	ALC 3/1-G/R
Tipo de producto	Nivel láser de líneas cruzadas
Clase láser	2 (IEC 60825-1:2014)
Diodo láser	520–650 nm (visible)
Alcance operativo (haz horizontal/vertical)	50 m
Alcance del haz de suelo (plomada)	5 m
Precisión (haz horizontal/vertical)	± 0,3 mm/m
Precisión (haz de suelo)	± 0,6 mm/m
Rango de autonivelación	± 4°
Alimentación	Batería Li-Polímero 2000 mAh / 3,7 V
Autonomía de funcionamiento (todos los haces encendidos)	5 h (modo Interior) / 11 h (modo Exterior)
Modos de proyección	6 modos seleccionables (horizontal, vertical, cruzado, suelo, etc.)
Modos de entorno	Interior (continuo) y Exterior (pulsado)
Rango de temperatura de servicio	-5 °C a +50 °C
Rango de temperatura de almacenamiento	-20 °C a +70 °C
Peso	520 g
Rosca para trípode	1/4" y 5/8"
Accesorios incluidos	Cable USB, cargador USB, funda de protección, soporte mural magnético
Mantenimiento y limpieza	Paño suave y seco; guardar en la funda después del uso
Seguridad	No mirar el haz; clase láser 2; no dirigir hacia personas/animales
Reparabilidad	Reparación por personal calificado con piezas originales

Preguntas frecuentes - ALC 3/1-G/R Flex

¿Cómo encender y apagar el nivel láser Flex ALC 3/1-G/R?

Presione el botón de Encendido/Apagado (referencia 5) para encender o apagar el aparato. Al encender, todos los haces láser están activos y el modo Interior está activado. Al apagar, el dispositivo de autonivelación está bloqueado.

¿Cuáles son los diferentes modos de proyección disponibles?

El aparato ofrece 6 modos de proyección que puede seleccionar presionando el botón de elección (referencia 1). Los modos incluyen: haz horizontal + vertical frontal, solo horizontal, solo vertical, vertical + lateral + suelo, todos los haces con o sin autonivelación.

¿Cómo cambiar entre el modo Interior y Exterior?

Utilice el botón de conmutación de modo Entorno (referencia 2). Una pulsación activa el modo Interior (LED 3 encendido) para luminosidad normal, otra pulsación activa el modo Exterior (LED 4 encendido) con un haz pulsado adaptado a alta luminosidad.

¿Qué significan los indicadores LED en el panel de control?

Los LED 3 y 4 indican el modo (Interior/Exterior). Verde = autonivelación activa; Rojo = rango de autonivelación excedido (±4°) o nivelación bloqueada; Rojo parpadeante = batería baja, recargue el aparato.

¿Cómo recargar la batería del nivel láser?

Conecte el cable USB suministrado al puerto USB (referencia 8) del aparato y enchufe el cargador USB a una toma de corriente. La batería Li-Polímero 2000 mAh se recarga completamente en unas horas.

¿Cuál es la precisión del haz horizontal y vertical?

La precisión anunciada es de ±0,3 mm por metro para los haces horizontal y vertical. Para el haz de suelo (plomada), la precisión es de ±0,6 mm/m.

¿Puedo usar el nivel láser bajo la lluvia?

No, el aparato no está diseñado para uso bajo la lluvia o en ambientes húmedos. Evite también atmósferas polvorientas o arenosas para no dañar los componentes.

¿Cómo verificar la precisión de la autonivelación?

Coloque el aparato sobre un trípode estable. Enciéndalo y espere a que se active la autonivelación (LED verde). Luego verifique el haz sobre una superficie de referencia. Consulte las páginas 162-166 del manual para los procedimientos detallados de verificación.

¿Qué hacer si el LED rojo parpadea constantemente?

El parpadeo rojo indica batería baja. Recargue el aparato mediante el cable USB. Si el problema persiste después de la recarga, contacte a un servicio posventa autorizado.

¿Cómo limpiar y mantener el nivel láser?

Utilice un paño suave y seco para limpiar la carcasa. Nunca use productos químicos o abrasivos. Guarde el aparato en su funda de protección cuando no se utilice. Las ventanas de salida del láser deben estar limpias; sople suavemente el polvo.

MANUAL DE USUARIO ALC 3/1-G/R Flex

Identificación en el equipo

¡Leer las instrucciones antes de poner en funcionamiento el equipo!

LASER RADIATION

DO NOT STARE INTO BEAM

Class 2 Laser Product P≤1 mW λ=520-650 nm IEC60825-1:2014

Radiación láser

No hacer incidir el haz en los ojos.

Producto de la clase 2 de láser;

Potencia de salida máxima ≤ 1 mW;

Longitud de onda λ = 520–650 nm;

EN 60825-1:2014

Clasificación de láser

El equipo corresponde a la clase de láser 2, basado en la norma IEC 60825-1/EN 60825.

El ojo está protegido por el reflejo de cerrar el párpado, en caso de incidencia casual

y de corta duración. Sin embargo, este reflejo puede estar afectado por la acción de medicamentos, alcohol o drogas.

Estos equipos pueden usarse sin medidas

FLEX ALC 3/1-G/R

de protección adicionales, siempre que se asegure la ausencia de instrumentos ópticos que disminuyan el diámetro del haz. No dirigir el haz láser sobre personas.

Comportamiento electromagnético

Aunque el equipo cumple con las normas rigurosas de las pautas pertinentes, no se puede excluir la posibilidad de que el equipo

- produzca perturbaciones en otros equipos (p. ej. dispositivos de navegación de aeroplanos) o

– sea perturbado por la fuerte radiación, lo que puede conducir a un funcionamiento incorrecto.

En este caso o si hubiere dudas al respecto, deberán practicarse mediciones de control.

Para su seguridad

Utilización adecuada a su función

El láser lineal está destinado a su uso en la industria y el oficio.

El equipo está destinado a determinar, transmitir y controlar líneas horizontales, verticales, líneas de alineación, puntos de plomada y ángulos rectos, como p. ej.

FLEX ALC 3/1-G/R

• transferir líneas métricas y de altura,
• marcado de paredes intermedias (verticales y/o en ángulo recto) y
• orientación en la instalación de elementos en tres ejes.

Advertencias de seguridad

¡ADVERTENCIA!

– Nunca orientar el haz de láser sobre personas o animales ni hacerlo penetrar en los ojos propios. Esta herramienta de medición genera radiación láser, la cual puede enceguecer a las personas.
- Hacer arreglar el equipo de medición por personal especializado y exclusivamente con repuestos originales. Con ello se garantiza la seguridad en el equipo de medición.
- No dejar que los niños utilicen el equipo sin supervisión. Pueden enceguecer a terceras personas sin intensión.
- No trabajar con este equipo de medición en zonas con peligro de explosión, donde se encuentren líquidos inflamables, gases o polvos. En la herramienta de medición pueden generarse chispas que producen la ignición de los polvos o los vapores.

es

• La utilización de otros métodos de medición o ajuste u otros procedimientos que los aquí indicados pueden conducir a exposiciones peligrosas en cuanto a la radiación.
• No desactivar dispositivos de seguridad ni quitar carteles con indicaciones o advertencias.
• Controlar antes de su puesta en funcionamiento, si el equipo presenta daños visibles. No poner en marcha equipos dañados.
• Si se trabaja sobre una escalera, evitar que el cuerpo asuma posiciones anormales. Asegurarse siempre de una posición estable y buen equilibrio permanente.

¡CUIDADO!

• No utilizar el equipo en caso de lluvia.
• Si se transporta el equipo de zonas muy frías a otra mas caliente o viceversa, dejar que el equipo se aclimate.
• Si se utilizan adaptadores o trípodes, asegurar que el equipo esté firmemente atornillado.

es

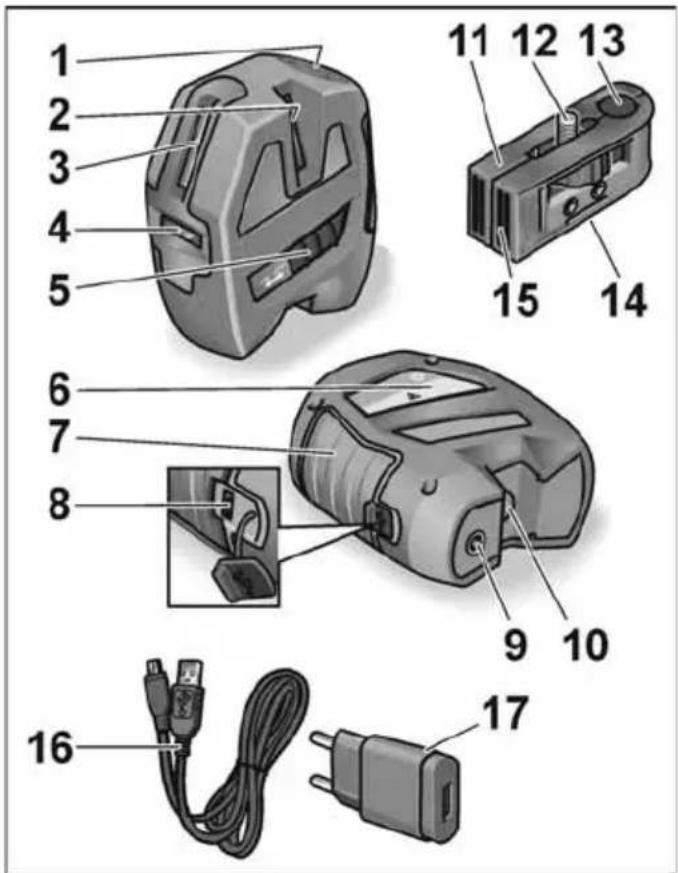

De un vistazo

FLEX ALC 3/1-G/R

1 Panel de manejo
2 Ventana de salida de la radiación láser (Lateral, vertical)
3 Ventana de salida de la radiación láser (Frontal, vertical)
4 Ventana de salida de la radiación láser (Frontal, horizontal)
5 Pulsador de encendido/apagado

Para el encendido y apagado. Después del encendido están todos los haces láser activos, al igual que el modo Indoor. Estando apagado el dispositivo de autonivelación está bloqueado.

6 Etiqueta del láser
7 Revestimiento de goma para el agarre
8 Toma de carga USB
9 Rosca ¼ "

Para la sujeción sobre un trípode o bien soporte para pared y trípode.

10 Ventana de salida de la radiación láser (Haz a nivel de suelo)
11 Soporte para paredes y trípode
12 Tornillo de sujeción de ¼" Para la sujeción del equipo.
13 Orificio pasante para el haz a ras del suelo Para la utilización del haz a ras del suelos como plomada.
14 Rosca para trípode (¼" y 5/8") Para la sujeción sobre un trípode.
15 Sujeción magnética para pared
16 Cable de carga USB
17 Aparato de carga USB
18 Bolsa protectora (no representada)

FLEX ALC 3/1-G/R

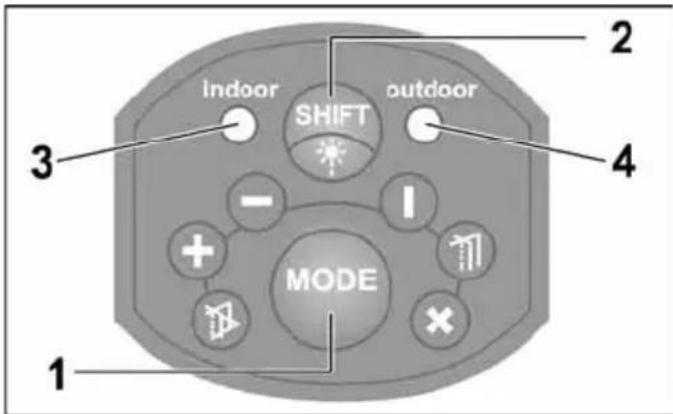

Panel de manejo

1 Pulsador para el modo de funcionamiento Conmuta secuencialmente los 6 modos de funcionamiento de proyección láser.

1 vez: frente horizontal + frente vertical
2 veces: frente horizontal
3 veces: frente vertical
4 veces: frente vertical + costado vertical + haza a ras del suelo
5 veces: todos los haces activos + autonivelación inactiva/ bloqueada

es

6 veces: todos los haces activos + auto- nivelación activada (modo de funcionamiento estándar des- pués del encendido del equipo)

2 Pulsador de conmutación al modo Entorno Conmuta el haz láser del modo Indoor al modo Outdoor para su uso en el exterior. El modo Indoor se utiliza para trayectorias cortas con luz ambiente normal (en ambientes cerrados). Si la luz ambiente es intensa o bien se está en presencia de luz solar directa, activar el modo Outdoor. En el modo Outdoor, el equipo trabaja con un haz pulsado. Éste es levemente menos intenso en el modo Indoor.

3 LED Modo Indoor

4 LED Modo Outdoor

Los LED (3 o 4) se encienden de color verde en caso de autonivelación activa.

Los LED (3 o 4) se encienden de color rojo en caso de exceder la zona de autonivelación (± 4°) o en caso que el dispositivo de auto-nivelación esté inactivo/bloqueado.

Los LED (3 o 4) centellean de color rojo, si la carga de la batería es deficiente. ¡Carga la batería!

es

Datos técnicos

Láser de líneas cruzadas ALC 3/1-G/R
Diodo láser para espectro visible	520–650 nm
Clase de láser	2
Zona de trabajo– Haz horizontal/vertical1)	50 m
– Haz a ras del suelo(plomada)	5 m
Exactitud ...– Haz horizontal/vertical	± 0,3 mm/m
– Haz a ras del suelo(plomada)	± 0,6 mm/m
Zona de autonivelación	± 4°
Batería de polímero de litio 2000 mAh / 3,7 V
Tiempo de funcionamiento2)	5 h / 11 h
Zona de temperatura– para funcionamiento	-5 °C ... 50 °C
– para almacenamiento	-20 °C ... 70 °C
Peso	520 g
Aparato de carga USB
Tensión de entrada 100-240 V~
Tensión de salida 5 V / 1 A	——

FLEX ALC 3/1-G/R

1) En caso de condiciones adversas (radiación solar fuerte, superficies reflectantes) el espectro de medición puede ser menor.
2) El tiempo de funcionamiento fue determinado con todos los haces láser activados. Puede prolongarse del tiempo de funcionamiento, desactivando los haces que no se necesiten y seleccionando un modo de funcionamiento adecuado.

Instrucciones de funcionamiento

¡ADVERTENCIA!

• No dirigir el haz láser sobre personas o animales.
• No hacer penetrar el haz de láser en los ojos.
• No introducir instrumentos ópticos en la trayectoria del haz.
  Esta herramienta de medición genera radiación láser, la cual puede enceguecer a las personas.

¡CUIDADO!

• No utilizar el equipo en zonas húmedas, polvorientas o arenosas. Pueden dañarse los componentes del equipo.
• Apagar el equipo de inmediato mediante el conmutador Sí/No una vez finalizado el uso, a fin de bloquear el dispositivo de autonivelación.

FLEX ALC 3/1-G/R

• Si se transporta el equipo de zonas muy frías a otra mas caliente o viceversa, dejar que el equipo se aclimate.
• Si se utilizan adaptadores o trípodes, asegurar que el equipo esté firmemente atornillado.

Los pasos de manejo más importantes se explican al final de estas instrucciones en las páginas gráficas.

Ver a partir de la página 152.

Carga de la batería con el cable y adaptador USB 152

Encendido y apagado del equipo ..... 154

Seleccionar el modo de funcionamiento 156

Desactivar el modo de entorno ..... 158

Manipuleo del láser 160

Control del haz horizontal 162

Control del haz vertical 166

Control de la exactitud

Se recomienda efectuar un control periódico del equipo, a fin de garantizar una exactitud en forma duradera.

En caso de una desviación de la exactitud más allá de la tolerancia admitida, debe entregarse el equipo a un taller autorizado de servicio a clientes.

Hacer efectuar los ajustes en el equipo exclusivamente por especialistas autorizados.

Los pasos requeridos para el control de la exactitud se describen al final de las páginas gráficas. Ver a partir de la página 162.

Mantenimiento y cuidado

Tener en cuenta las recomendaciones siguientes:

• Tratar el equipo cuidadosamente y protegerlo de golpes, vibraciones y temperaturas extremas.
• Almacenar el equipo en su estuche de protección cuando no se lo utilice.
• Utilizar exclusivamente un paño suave y seco para la limpieza.
• Hacer reparar el equipo exclusivamente por personal especializado y con repuestos originales. De esta manera se asegura la seguridad del equipo.

Indicaciones para la depolución

Únicamente para países pertene- cientes a la UE:

¡No arroje herramientas eléctricas en los residuos domiciliarios!

es

FLEX ALC 3/1-G/R

Según la pauta europea 2012/19/UE y su implementación a través de leyes nacionales, los equipos eléctricos o electrónicos en desuso deben coleccionarse por separado, haciéndoselos llegar a un reciclado que proteja el medio ambiente.

Recuperación de materias primas en vez de eliminación de residuos.

El equipo, los accesorios y el embalaje, deberían entregarse a una empresa de reciclado respetuosa del medio ambiente. A los fines de un reciclado concordante con los tipos de material, las piezas de material plástico están adecuadamente identificadas.

NOTA

¡Hágase informar por su comerciante especializado respecto de las posibilidades de eliminación!

Exclusión de la garantía

El usuario de este producto es incitado a seguir exactamente las indicaciones de las instrucciones de funcionamiento. Todos los equipos fueron controlados con la mayor exactitud antes de su entrega.

Sin embargo se le recomienda al usuario, controlar la exactitud del equipo antes de cada uso.

El fabricante y sus representantes no responden por el uso incorrecto o arbitrariamente incorrecto ni por los daños de ello resultantes ni tampoco por pérdidas de ganancia originadas por ello.

El fabricante y sus representantes no responden por daños ni pérdidas de ganancia consecuencia de catástrofes naturales como p. ej. terremotos, tormentas, inundaciones, etc, incendios, accidentes, intervención por terce-ros o utilización fuera de los ámbitos usuales.

El fabricante y sus representantes no respon-den por daños ni pérdida de ganancias por datos modificados o perdidos, interrupciones del funcionamiento de la compañía, etc. causados por el producto o por la imposibilidad de usar el mismo.

El fabricante y sus representantes no responden por daños ni pérdidas de ganancia resultantes de un manejo en desacuerdo con las instrucciones de funcionamiento.

El fabricante y su representante no asumen responsabilidad alguna por daños causados por el uso indebido o la utilización en combinación con productos de otros fabricantes.

FLEX ALC 3/1-G/R

1 Painel de comandos

2 Janela de saída do laser (vertical, lateral)

3 Janela de saída do laser (vertical, dianteira)

4 Janela de saída do laser (horizontal, dianteira)

5 Tecla de lig./deslig.

8 Tomada de carga USB

9 Rosca 1/4"

16 Cabo de carga USB

17 Carregador USB

1 Tecla Modo de funcionamento

2 Tecla de troca do modo de ambiente
