BRUKSANVISNING ALC 3/1-G/R Flex

For din egen sikkerheds skyld

Skifter laserstrålen fra indoor- til outdoor-forhold.

Kjennetegning på apparatet

Les igjennom disse før bruk!

LASER RADIATION DO NOT STARE INTO BEAM

Class 2 Laser Product P≤1 mW λ=520-650 nm IEC60825-1:2014

Laserstråle

Ikke se inn i strålen.

Produkt av laserklasse 2;

Maksimal utgangseffekt ≤ 1 mW;

Bølgelengde λ = 520–650 nm;

EN 60825-1:2014

Laserklassifisering

Apparatet tilsvarer laserklassen 2, som baserer på direktivet IEC 60825-1/EN 60825.

∅yet er beskyttet mot tilfeldige, blikk i laserstrålens i kort tid på grunn av beskyttelses-refleksen i øyelokket.

Denne beskyttelsesrefleksen i øyelokket kan allikevel bli påvirket av medikamenter, alkohol eller rusmidler. Disse apparatene kan brukes

FLEX ALC 3/1-G/R

uten vernetiltak, dersom det kan sikres at ingen optiske instrumenter kan forminske stråletverrsnittet.

Selv om apparatet oppfyller de strenge kravene til de gyldige direktivene, kan det ikke utelukkes muligheten av at apparatet kan forstyrre

- andre apparater (f.eks. navigasjonsinnretninger på fly) eller

- kan bli ødelagt på grunn av sterk stråling, som kan føre til feil betjening.

I disse tilfellene eller andre usikkerheter, bør det gjennomføres kontrollmålinger.

For din egen sikkerhet

Forskriftsmessig bruk

Denne linjelaseren er beregnet for profesjonelt bruk innenfor industri og håndverk.

Apparatet er beregnet for måling, overføring og kontroll av vannrette høydeforløp, loddrette linjer, horisontale forsvinningslinjer, loddepunkt og rette vinkler som f.eks.:

- overføring av meter- og høyderiss,

FLEX ALC 3/1-G/R

– fortegning av mellomvegger (loddrett og/eller i rett vinkel) og
– innretting av anlegg og elementer i tre akser.

– Ikke rett laserstrålen mot personer eller dyr, og ikke se selv rett inn i laserstrålen.
Dette måleverktøyet produserer laserstråler, det er mulig at du kan blende personer.
– La måleverktøyet kun repareres av kvalifisert fagpersonell og kun med originale reservedeler.
Dermed garanteres det at sikkerheten ved bruk av måleverktøyet blir bibeholdt.
– La ikke barn bruke måleverktøyet uten tilsyn. Det er mulig at du kan blende personer ved en feiltakelse.
- Det må ikke arbeides med måleverktøyet i omgivelser hvor det er fare for eksplosjon, og hvor det lagres brennbare væsker, gass eller støv. Måleverktøyet kan produsere gnister som kan antenne støvet eller dampen.

no

– Dersom det brukes andre betjenings- eller justeringsveiledninger, eller dersom det blir brukt andre produksjonsmåter enn de som er oppgitt her, kan dette føre til farlig stråle-eksposisjon.
– Sikkerhetsinnretningene må ikke settes ut av drift og det må ikke fjernes noen henvisnings- eller advarselsskilt.
- Før ibruktaking må apparatet undersøkes for synlige skader.
Et skadet apparat må ikke tas i bruk.
- Ved bruk på en stige, må det unngås unormale kroppsholdninger. Det må sørges for at du står sikkert og har en jevn likevekt.

FORSIKTIG!

- Apparatet må ikke brukes i regnvær.

– Dersom apparatet blir transportert fra kulde til en varmere omgivelse eller omvendt, bør apparatet bli akklimatisert før det tas i bruk.

- Ved bruk av adapter og stativ, må det sikres at apparatet er skrudd fast på dette.

no

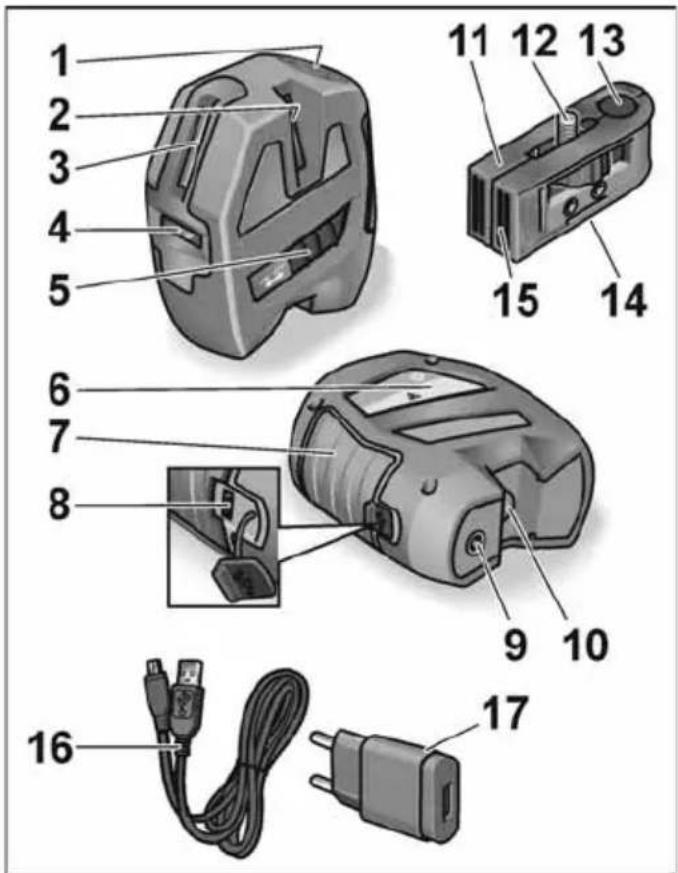

Et overblikk

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

FLEX ALC 3/1-G/R

1 Betjeningsfelt
2 Laser utgangsvindu (side, vertikal)
3 Laser utgangsvindu (front, vertikal)
4 Laser utgangsvindu (front, horizontal)
5 På/Av tast

For å slå på og av. Etter innkoplingen er alle laserstrålene aktiv og Indoormodus er aktiv.

Når den er slått av, er innretningen for selvnivellering blokkert.

6 Laserskilt
7 Gummiert grepsområde
8 USB-ladekontakt
9 ¼"-gjenge

For feste på stativ eller stativ på vegg.

10 Laser utgangsvindu (bunnstråle)
11 Vegg- og stativholder
12 Festeskrue 14 "

For feste av apparatet.

13 Hull for bunnstråle

For bruk av bunnstrålen som lodd.

14 Stativgjenge ( 14 " og 58 ")

For feste på stativ.

15 Magnetisk veggholder
16 USB-ladekabel
17 USB-lader
18 Oppbevaringsveske (ikke framstilt)

FLEX ALC 3/1-G/R

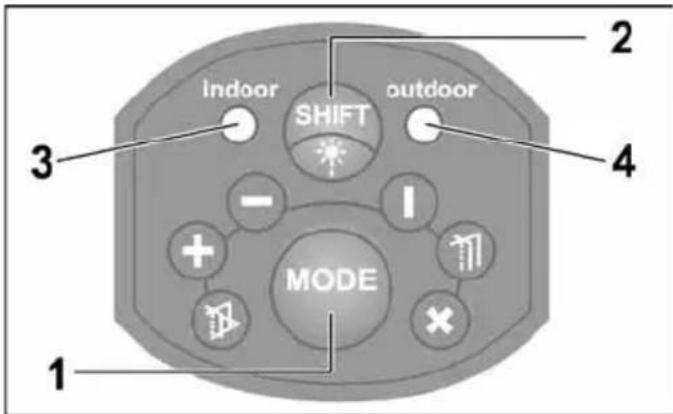

Betjeningsfelt

Veksler mellom de 6 forskjellige laser projeksjonstypene etter hverandre.
1x front horisonalt + front vertikalt
2x front horisontalt
3x front vertikalt
4x front vertikalt + side vertikalt + bunnstråle
5x alle strålene er aktivert + selvnivellering er slått av/blokkert
6x alle strålene er aktivert + selvnivelleringen er slått på (standard driftstype etter innkopling av apparatet)

no

2 Omkoplingstast omgivelsesmodus

Kopler laserstrålen om fra indoor til outdoor betingelser. Indoor modus blir brukt for korte strekninger ved normal lysstyrke på omgivelsene (i lukkede rom). Ved høy lysstyrke i omgivelsene eller sterkt solskinn, må outdoor modus aktiveres. Apparatet arbeider i outdoor modus med en pulserende laserstråle. Denne er noe mørkere enn strålen ved indoor modus.

3 LED Indoor modus

4 LED Outdoor modus

LED (3 eller 4) blinker rødt når batteriet har lav kapasitet. Lade batteriet!

no

Tekniske data

Krysslinje laser ALC 3/1-G/R
Synlig laser diode	520–650 nm
Laserklasse	2
Arbeidsområde
– horisontal-/vertikal stråle1)	50 m
– bunnstråle (lodd)	5 m
Nøyaktighet ...
– horisontal-/vertikal stråle	± 0,3 mm/m
– bunnstråle (lodd)	± 0,6 mm/m
Selvnivelleringsområde	± 4°
Li-polymer-batteri 2000 mAh / 3,7 V
Driftsvarighet2)	5 h / 11 h
Temperaturområde
– for drift	-5 °C ... 50 °C
– for lagring	-20 °C ... 70 °C
Vekt	520 g
USB-lader
Inngangsspenning 100-240 V~
Utgangsspenning 5 V / 1 A

FLEX ALC 3/1-G/R

– Rett ikke laserstrålen mot personer eller dyr.
- Ikke se inn i laserstrålen.
- Ikke sett optiske instrumenter inn i strålerøret.
Dette måleverktøyet produserer laserstråler, det er mulig at du kan blende personer.

FORSIKTIG!

– Måleverktøyet må ikke brukes i omgivelser som er fuktige, støvet eller som har sand. Det er mulig at apparatkomponentene kan ta skade.
– Etter bruk, må apparatet straks slås av med på-/avbryteren, for å blokkere selvnivelleringen.

FLEX ALC 3/1-G/R

– Dersom apparatet blir transportert fra kulde til en varmere omgivelse eller omvendt, bør apparatet bli akklimatisert før det tas i bruk.
- Ved bruk av adapter og stativ, må det sikres at apparatet er skrudd fast på dette.

Se fra og med side 152.

Inn- og utkopling av apparatet 154

Velg driftstype 156

Slå om til omgivelsesmodus 158

Kontroll av nøyaktigheten

Det anbefales å gjennomføre en regelmessig kontroll av apparatet, for å kunne garantere nøyaktigheten skikkelig.

Ved avvik av nøyaktigheten utenfor toleranseområdet, må apparatet leveres inn til et autorisert kundeservice verksted.

Justeringen av apparatet må kun foretas av autoriserte fagfolk.

De nødvendige skrittene for kontroll av nøyaktigheten, blir forklart på sidene med bilder på slutten av denne veiledningen.

Se fra og med side 162.

Vedlikehold og pleie

• Apparatet må behandles forsiktig og må vernes mot støt, vibrasjoner og ekstreme temperaturer.
• Apparatet må oppbevares i vesken när det ikke brukes.
• For rengjøring må det kun brukes en myk, tørr klut.
  – La apparatet kun repareres av kvalifisert personell og kun med originale reserve-deler. Dermed sikres det at sikkerheten til apparatet blir bibeholdt.

no

FLEX ALC 3/1-G/R

I henhold til det europeiske direktivet 2012/19/EU om gamle elektriske og elektro-niske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles separat og tilføres en miljøvennlig gjenvinning.

Gjenvinning av råstoffer i stedet for avskaffing av boss.

Apparat, tilbehør og emballasje bør avskaffes ved gjenvinning på en miljøvennlig måte. For å garantere en ren recyclingsprosess i henhold til typen, er kunststoff merket.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmetoder!

Utelukkelse av ansvar

Brukeren av dette produktet blir bedt om å overholde nøyaktig de anvisninger som finnes i betjeningsveiledningen. Alle apparater er nøyaktig kontrollert før utle-

veringen. Brukeren bør allikevel før hver bruk overbevise seg om at apparatet fungerer nøyaktig.

Produsenten og hans representant er ikke ansvarlige for feil eller forsettlig feilaktig bruk, eller for eventuelle følgeskader som resulterer fra dette såsom unngått vinning.

Produsenten og hans stedfortreder er ikke ansvarlige for følgeskader og unngått vinning på grunn av naturkatastrofer som f.eks. jordskjelv, storm, overflod, osv. såsom brann, uhell, inngrep av tredje personer eller bruk som ligger utenfor det vanlige innsatsområdet.

Produsenten og hans representant er ikke ansvarlige for skader og unngått vinning på grunn av endrete eller tapte data, avbrytelse av forretningsdriften osv. som blir forårsaket av produktet eller på grunn av at produktet ikke kan brukes.

Produsenten og hans representant er ikke ansvarlige for skader og unngått vinning som blir forårsaket av at betjeningen ikke blir foretatt i henhold til veiledningen.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.

FLEX ALC 3/1-G/R

Markering på apparaten

Kontroll av noggrannheten

Uteslutning av ansvar

no Inn- og utkopling av apparatet
