ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ALC 3/1-G/R Flex
Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χειρισμού!
Μην κυττάζετε στην ακτίνα.
Προϊόν της κατηγορίας λέιζερ 2;
Μέγιστη απόδοση εξόδου ≤ 1 mW;
μήκος κύματος λ = 520–650 nm;
EN 60825-1:2014
Κατηγοριοποίηση λέιζερ
Η συσκευή αντιστοιχεί στην κατηγορία λέιζερ 2, βασιζόμενη στο πρότυπο ΙΕС 60825-1/ EN 60825. Το μάτι προστατεύεται από τυχαία, σύντομη ματιά στην ακτίνα λέιζερ από το αντανακλαστικό κλείσιμο προστασίας των βλεφάρων. Αυτό το αντανακλαστικό κλείσιμο των βλεφάρων μπορεί ωστόσο να επηρεαστεί αρνητικά από φάρμακα, αλκοόλ ή ναρκωτικά.
el
Οι συσκευές αυτές επιτρέπεται να χρησιμο- ποιούνται χωρίς περαιτέρω προφυλακτικά μέτρα, όταν έχει διασφαλιστεί, ότι η διατομή ακτίνας δεν σμικρύνεται από οπτικά όργανα. Μην κατευθύνετε την ακτίνα λέιζερ σε πρόσωπα.
Ηλεκτρομαγνητική ανοχή
Παρόλο που η συσκευή πληροί τις αυστηρές απαιτήσεις των σχετικών οδηγιών, δεν μπορεί να αποκλειστεί η πιθανότητα, ότι η συσκευή – προξενεί παρεμβολές σε άλλες συσκευές (π. χ. διατάξεις πλοήγησης αεροπλάνων) ή – διαταράσσεται από ισχυρή ακτινοβολία, πράγμα το οποίο μπορεί να οδηγήσει σε λανθασμένο χειρισμό. Σε αυτές τις περιπτώσεις ή σε λοιπές αμφιβολίες θα πρέπει να εκτελεστούν μετρήσεις ελέγχου.
Για την ασφάλειά σας
Αρμόζουσα χρήση
Αυτό το γραμμικό λέιζερ προορίζεται για επαγγελματική χρήση στη βιομηχανία και βιοτεχνία.
Η συσκευή προορίζεται για τον υπολογισμό/ καθορισμό, τη μεταφορά και τον έλεγχο κατεύθυνσης οριζοντίου ύψους, καθέτων γραμμών, γραμμών ευθυγράμμισης,
el
κατακόρυφων σημείων και ορθών γωνιών όπως π. χ.:
– μεταφορά σημαδιών διαστάσεων και ύψους,
- χάραξη ενδιαμέσων τοίχων
(καθέτων και/ή σε ορθή γωνία) και
– ευθυγράμμιση εγκαταστάσεων και στοιχείων στους τρεις άξονες.
Υποδείξεις ασφαλείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
– Μην κατευθύνετε την ακτίνα λέιζερ σε πρόσωπα ή ζώα και μην κυττάζετε οι ίδιοι στην ακτίνα λέιζερ. Το παρόν εργαλείο μέτρησης παράγει ακτινοβολία λέιζερ και έτσι μπορούν να τυφλωθούν πρόσωπα.
– Για τις επισκευές του εργαλείου μέτρησης απευθύνεστε σε αρμόδιο και εξειδικευ-μένο προσωπικό και χρησιμοποιείτε μόνον γνήσια ανταλλακτικά. Έτσι διασφαλίζεται η διατήρηση της ασφάλειας του εργαλείου μέτρησης.
– Μην αφήνετε τα παιδιά να χρησιμοποιούν το εργαλείο μέτρησης χωρίς επίβλεψη. Αυτά θα μπορούσαν αθέλητα να τυφλώσουν πρόσωπα.
– Μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον επικίνδυνο για έκρηξη, στο οποίο βρίσκονται εύκαυστα υγρά, αέρια ή σκόνες.
FLEX ALC 3/1-G/R
Στο εργαλείο μέτρησης μπορούν να σχηματιστούν σπινθήρες, από τους οποίους θα μπορούσε να αναφλεγεί η σκόνη ή οι ατμοί.
– Σε περίπτωση που χρησιμοποιηθούν άλλες διατάξεις χειρισμού ή ευθυγράμμισης από τις εδώ αναφερόμενες ή άλλοι τρόποι διαδικασίας, αυτό μπορεί να οδηγήσει σε επικίνδυνη έκθεση σε ακτινοβολία.
– Μην αδρανοποιήσετε διατάξεις ασφαλείας και μην αφαιρέσετε πινακίδες υπόδειξης ή προειδοποίησης.
– Πριν τη θέση σε λειτουργία εξετάζετε
τη συσκευή για ορατές ζημιές.
Μη θέτετε σε λειτουργία χαλασμένες συσκευές.
– Σε περίπτωση χρήσης σκάλας αποφεύγετε αφύσικες στάσεις του σώματός σας. Φροντίζετε να έχετε σταθερή θέση και συνεχή ισορροπία.
- Μη χρησιμοποιείτε τη συσκευή με βροχή.
– Αν η συσκευή μεταφερθεί από μεγάλο ψύχος σε θερμότερο περιβάλλον ή το αντίθετο, θα πρέπει πριν τη χρήση να αφήνετε τη συσκευή να εγκλιματιστεί.
– Σε περίπτωση χρήσης ανταπτόρων και τριπόδων διασφαλίστε, ότι η συσκευή είναι γερά βιδωμένη.
ΠΡΟΣΟΧΗ!
FLEX ALC 3/1-G/R

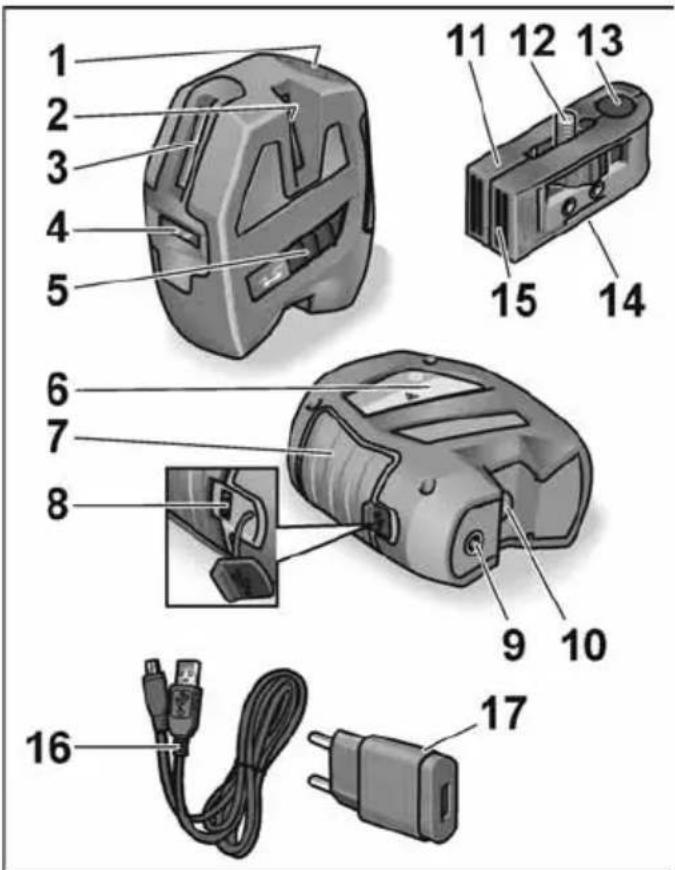

Με μια ματιά
1 Πεδίο χειρισμού
2 Παράθυρο εξόδου λέιζερ (Πλευρά, κάθετα)
3 Παράθυρο εξόδου λέιζερ (Πρόσοψη, κάθετα)
4 Παράθυρο εξόδου λέιζερ (Πρόσοψη, οριζόντια)
5 Πλήκτρο On/Off για τη θέση σε και εκτός λειτουργίας. Μετά την ενεργοποίηση είναι ενεργές όλες οι ακτίνες λέίζερ και η λειτουργία Indoor. Σε απενεργοποιημένη κατάσταση μπλοκάρεται η διάταξη αυτοεπιπέδωσης.
6 Πινακίδα λέιζερ
7 Ελαστική περιοχή συγκράτησης
8 Y π o δ o x ή φ ό ρ τ ι σ ι
9 Σ π ε ι ρ ω μ α ¼ Για τη στερέωση σε τρίποδο ή σε συγκράτηση τοίχου και τρίποδο.
10 Παράθυρο εξόδου λέιζερ (Ακτίνα δαπέδου)
11 Συγκράτηση τοίχου και τριπόδου
12 Bída στερέωσης ¼" Για τη στερέωση της συσκευής.
13 Οπή διόδου ακτίνας για την ακτίνα δαπέδου Για τη χρήση της ακτίνας δαπέδου ως νήμα της στάθμης.
14 Σπείρωμα τρίπόδου (¼" και 5/8") Για τη στερέωση σε τρίποδο.
15 Μαγνητική συγκράτηση τοίχου
16 Καλώδιο φόρτισης USB
17 Φορτιστής USB
18 Προστατευτική θήκη (δεν απεικονίζεται)

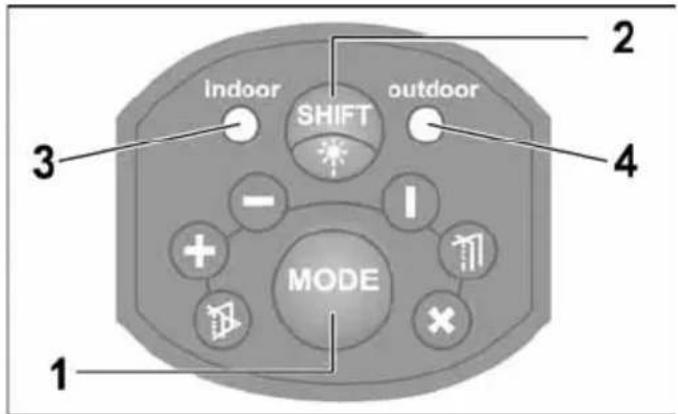

el Πεδίο χειρισμού
1 Π λ ή κ τ ρ ο τ ρ ό π ο Αλλάζει διαδοχικά τους 6 διαφορετικούς τρόπους προβολής λέιζερ.
1x Πρόσοψη οριζόντια + πρόσοψη κάθετα
2x Πρόσοψη οριζόντια
3x Πρόσοψη κάθετα
4x Πρόσοψη κάθετα + πλευρά κάθετα + ακτίνα δαπέδου
5x 'Oles οι ακτίνες ενεργοποιημένες + autoεπιπέδωση απενεργοποιημένη/ μπλοκαρισμένη
FLEX ALC 3/1-G/R
6x 'Oles οι aktíves ενεργοποιημένες + αυτοεπιπέδωση ενεργοποιημένη (στάνταρ τρόπος λειτουργίας μετά την ενεργοποίηση της συσκευής)
2 Πλήκτρο επιλογής λειτουργίας περιβάλλοντος
Αλλάζει την ακτίνα λέιζερ από Indoor σε Outdoor συνθήκες.
Η λειτουργία Indoor χρησιμοποιείται για μικρές αποστάσεις σε κανονική φωτεινότητα περιβάλλοντος (σε κλειστούς χώρους). Σε υψηλή φωτεινότητα περιβάλλοντος ή σε ισχυρή ηλιακή ακτινοβολία ενεργοποιήστε τη λειτουργία Outdoor. Στη λειτουργία Outdoor η συσκευή δουλεύει με παλμική ακτίνα λέιζερ.
ς λεισουργίας λιγο πιο σκοτεινή από την ακτίνα στην Indoor λειτουργία.
3 LED Λειτουργία Indoor
4 LED Λειτουργία Outdoor
Οι λυχνίες LED (3 ή 4) είναι αναμμένες πράσινες με ενεργοποιημένη αυτοεπιττέδωση.
Οι λυχνίες LED (3 ή 4) είναι αναμμένες κόκκινες σε περίπτωση υπέρβασης του εύρους αυτοεπιπέδωσης (± 4°) ή με απενεργοποιημένη/ μπλοκαρισμένη αυτοεπιπέδωση.
Οι λυχνίες LED (3 ή 4) αναβοσβήνουν κόκκινες σε χαμηλή χωρητικότητα μπαταρίας. Φόρτισε την μπαταρία!
FLEX ALC 3/1-G/R
Τεχνικά χαρακτηριστικά
| Λέιζερ σταυρονήματος ALC 3/1-G/R | |
| Ορατή δίοδος λέιζερ | 520–650 nm |
| Κατηγορία λέιζερ | 2 |
| Εύρος εργασίας | |
| – Οριζόντια/Κάθετη ακτίνα1) | 50 m |
| – Ακτίνα δαπέδου (νήμα της στάθμης) | 5 m |
| Ακρίβεια ... | |
| – Οριζόντια/Κάθετη ακτίνα | ± 0,3 mm/m |
| – Ακτίνα δαπέδου (νήμα της στάθμης) | ± 0,6 mm/m |
| Εύρος αυτοεπιπέδωσης | ± 4° |
| Μπαταρία λιθίου- πολυμερούς | 2000 mAh / 3,7 V |
| Διάρκεια λειτουργίας2) | 5 h / 11 h |
| Εύρος θερμοκρασίας | |
| – για λειτουργ i–δ °C ... 50 °C | |
| – για αποθήκευση | –20 °C ... 70 °C |
| Βάρος | 520 g |
| Φορτιστής USB | |
| Τάση εισόδου 100-240 V~ | |
| Τάση εξόδου 5 V / 1 A | —— |
el
1) Σε μη ευνοϊκές συνθήκες (ισχυρή ηλιακή αντινοβολία, αντανακλώσες επιφανειες)
το εύρος μέτρησης μπορεί να είναι μικρότερο.
2) Η διάρκεία λειτουργίας υπολογίστηκέ με όλες τις ενεργοποιημένες ακτίνες λέιζερ. Η διάρκεία λειτουργίας μπορεί να παραταθεί, αν από την επιλογή κάποιου άλλου τρόπου λειτουργίας απενεργοποιηθούν ακτίνες που δεν χρειάζονται.
Οδηγίες χρήσης
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
- Μην κατευθύνετε την ακτίνα λέιζερ σε πρόσωπα ή ζώα.
- Μην κυττάζετε στην ακτίνα λέιζερ.
- Μη φέρνετε οπτικά όργανα στην πορεία της ακτίνας.
Το παρόν εργαλείο μέτρησης παράγει ακτινοβολία λέιζερ και έτσι μπορούν να τυφλωθούν πρόσωπα.
ΠΡΟΣΟΧΗ!
– Μη χρησιμοποιείτε το εργαλείο μέτρησης σε υγρό περιβάλλον ούτε σε περιβάλλον με σκόνη ή άμμο. Είναι δυνατές ζημιές σε μέρη της συσκευής.
– Μετά τη χρήση απενεργοποιήστε αμέσως τη συσκευή με τον διακόπτη On/Off, ώστε να εμποδίσετε την αυτοεπιπέδωση.
el
– Αν η συσκευή μεταφερθεί από μεγάλο ψύχος σε θερμότερο περιβάλλον ή το αντίθετο, θα πρέπει πριν τη χρήση να αφήνετε τη συσκευή να εγκλιματιστεί.
– Σε περίπτωση χρήσης ανταπτόρων και τριπόδων διασφαλίστε, ότι η συσκευή είναι γερά βιδωμένη.
Τα σημαντικότερα βήματα χειρισμού επεξηγούνται στο τέλος αυτών των οδηγιών στις σελίδες με τις εικόνες.
Βλέπε από τη σελίδα 152.
Φόρτιση μπαταρίας με καλώδιο USB και φορτιστή USB 152
Ενεργοποίηση και απενεργοποίηση της συσκευής 154
Επιλογή τρόπου λειτουργίας 156
Αλλαγή λειτουργίας περιβάλλοντος ..... 158
Χειρισμός του λέιζερ 160
'Ελεγχος οριζόντιας ακτίνας 162
'Ελεγχος κάθετης ακτίνας ...... 166
'Ελεγχος της ακρίβειας
Συνιστάται τακτικός έλεγχος της συσκευής, ώστε να μπορείτε να διασφαλίσετε μόνιμα την ακρίβεια. Σε απόκλιση της ακρίβειας από το επιτρεπτό εύρος ανοχής η συσκευή πρέπει να
FLEX ALC 3/1-G/R
παραδοθεί σε κάποιο από τον κατασκευαστή εξουσιοδοτημένο συνεργείο εξυπηρέτησης πελατών.
Για την εκτέλεση των ρυθμίσεων ευθυγράμ- μισης στη συσκευή απευθυνθείτε αποκλειστικά σε εξουσιοδοτημένους ειδικούς.
Τα απαιτούμενα βήματα για τον έλεγχο της ακρίβειας επεξηγούνται στο τέλος αυτών των οδηγιών στις σελίδες με τις εικόνες. Βλέπε από τη σελίδα 162.
Συντήρηση και φροντίδα
Προσέξτε τις ακόλουθες υποδείξεις:
– Μεταχειρίζεστε τη συσκευή με προσοχή και προστατέψτε την από κρούσεις, κραδασμούς, ακραίες θερμοκρασίες.
- Όταν δεν χρησιμοποιείται, φυλάτε τη συσκευή στην προστατευτική θήκη.
- επαναφορτιζόμενες ή μη μπαταρίες.
– Για τον καθαρισμό χρησιμοποιείτε μόνον ένα μαλακό, στεγνό πανί.
– Αναθέτετε την επισκευή της συσκευής σε καταρτισμένο εξειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά.
Έτσι διασφαλίζεται, ότι θα διατηρηθεί η ασφάλεια της συσκευής.
FLEX ALC 3/1-G/R
Υποδείξεις απόσυρσης
Όχι για χώρες της Ευρωπαϊκής Ένωσης:
Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!
Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και μηχανημάτων και την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.
Επανάκτηση πρώτων υλών αντί για απόσυρση σκουπιδιών.
Η συσκευή, τα εξαρτήματα και η συσκευασία θα πρέπει να οδηγηθούν σε φιλική προς το περιβάλλον επαναξιοποίηση. Για την καθαρή ανακύκλωση τα πλαστικά μέρη έχουν σημανθεί ανάλογα.
ΥΠΟΔΕΙΞΗ
Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!
Αποκλεισμός ευθύνης
Ο χρήστης του παρόντος προϊόντος προτρέπεται να τηρεί ακριβώς τις οδηγίες των οδηγιών χειρισμού. Όλες οι συσκευές έχουν ελεγχθεί με ακρίβεια πριν την παράδοση.
Ο χρήστης θα πρέπει ωστόσο να πεισθεί πριν από κάθε εφαρμογή για την ακρίβεια της συσκευής.
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για εσφαλμένη ή εκ προθέσεως λανθασμένη χρήση καθώς και για επακόλουθες ζημιές και διαφυγόντα κέρδη που απορρέουν από αυτή.
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για επακόλουθες ζημιές και διαφυγόντα κέρδη από φυσικές καταστροφές όπως π.χ. σεισμός, ανεμοθύελλα, πλημμύρα κτλ. καθώς και πυρκαγιά, ατύχημα, επεμβάσεις τρίτων ή χρήση εκτός των συνήθων τομέων εφαρμογής.
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές και διαφυγόντα κέρδη από αλλαγμένα ή χαμένα δεδομένα, διακοπή της λειτουργίας της επιχείρησης κτλ., που προξενήθηκαν από το προϊόν ή από μη δυνατή χρήση του προϊόντος.
el
FLEX ALC 3/1-G/R
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές και διαφυγόντα κέρδη που απορρέον από χειρισμό μη σύμφωνο προς τις οδηγίες. Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.
FLEX ALC 3/1-G/R
el Ενεργοποίηση και απενεργοποίηση της συσκευής
el Αλλαγή λειτουργίας περιβάλλοντος
