GEBRUIKSAANWIJZING ALC 3/1-G/R Flex

Markering op gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

LASER RADIATION DO NOT STARE INTO BEAM Class 2 Laser Product P≤1 mW λ=520-650 nm IEC60825-1:2014

Laserstralen

Niet in de straal kijken.

Product van laserklasse 2;

Maximaal uitgangsvermogen ≤ 1 mW;

Het gereedschap behoort tot laserklasse 2, gebaseerd op de norm IEC 60825-1/ EN 60825. Het oog is bij onwillekeurig, kort kijken in de laserstraal beschermd door de ooglidsluitreflex. De ooglidsluitreflex kan echter door medicijnen, alcohol of drugs beperkt zijn. Deze gereedschappen mogen zonder verdere beschermingsmaatregel

worden gebruikt als gewaarborgd is dat geen optische instrumenten de straaldiameter verkleinen.

Laserstraal niet op personen richten.

Elektromagnetische compatibiliteit

Hoewel het gereedschap voldoet aan de strenge eisen van de geldende richtlijnen, kan de mogelijkheid niet worden uitgesloten dat het apparaat

- andere apparaten (zoals navigatievoorzieningen van vliegtuigen) stoort of

- door sterke straling wordt gestoord, hetgeen tot een verkeerde werking kan leiden.

In deze gevallen of andere onzekerheden moeten controlemetingen plaatsvinden.

Voor uw veiligheid

Gebruik volgens bestemming

Deze lijnlaser is bestemd voor professioneel gebruik in de industrie en door de vakman.

Het gereedschap is bestemd voor het bepalen, overbrengen en controleren van horizontale hoogteverlopen, verticale lijnen, vluchtlijnen, loodpunten en rechte hoeken, zoals:

- meter- en hoogtelijnen overbrengen,

nl

• aantekenen van tussenwanden (verticaal en/of in rechte hoek) en
• uitrichten van installaties of elementen in drie assen.

Veiligheidsvoorschriften

WAARSCHUWING!

• Richt de laserstraal niet op personen of dieren en kijk niet in de laserstraal. Dit meetgereedschap brengt laserstralen voort. Daarmee kunt u personen verblinden.
• Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.
  – Laat kinderen het meetgereedschap niet zonder toezicht gebruiken. Anders kunnen personen worden verblind.
• Werk met het meetgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.

FLEX ALC 3/1-G/R

• Als andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit leiden tot blootstelling aan gevaarlijke straling.
• Geen veiligheidsvoorzieningen onwerkzaam maken en geen informatie- of waarschuwingsplaatjes verwijderen.
• Gereedschap voor de ingebruikneming op zichtbare schade onderzoeken. Beschadigde gereedschappen niet in gebruik nemen.
• Bij gebruik op ladders een ongewone lich-aamshouding vermijden. Zorg ervoor dat u stevig staat en altijd in evenwicht bent.

VOORZICHTIG!

– Gereedschap niet in de regen gebruiken.
- Als het gereedschap vanuit een zeer koude naar een warmere omgeving wordt gebracht of omgekeerd, moet u het voor gebruik op temperatuur laten komen.
- Bij het gebruik van adapters en statieven ervoor zorgen dat het gereedschap stevig vastgeschroefd is.

FLEX ALC 3/1-G/R

In één oogopslag

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

nl

1 Bedieningsveld
2 Laser-openingsvenster (zijkant, verticaal)
3 Laser-openingsvenster (voorzijde, verticaal)
4 Laser-openingsvenster (voorzijde, horizontaal)
5 Aan/uit-toets
Voor in- en uitschakelen.
Na het inschakelen zijn alle laserstralen actief en is de binnenhuismodus actief. In de uitgeschakelde toestand wordt de zelfnivelleerinrichting geblokkeerd.
6 Laserschild
7 Rubberen greepbereik
8 USB-oplaadbus
9 1/4"-schroefdraad
Voor bevestiging op statief of muur- of statiefhouder.
10 Laser-openingsvenster (vloerstraal)
11 Wand- en statiefhouder
12 Bevestigingsschroef ¼"
Ter bevestiging van het gereedschap.
13 Doorgangsgat voor vloerstraal
Voor gebruik van de vloerstraal als lood.
14 Statiefschroefdraad (¼" en 5/8 ")
Voor bevestiging op statief.
15 Magnetische wandhouder
16 USB-oplaadkabel
17 USB-oplader
18 Beschermetui (niet afgebeeld)

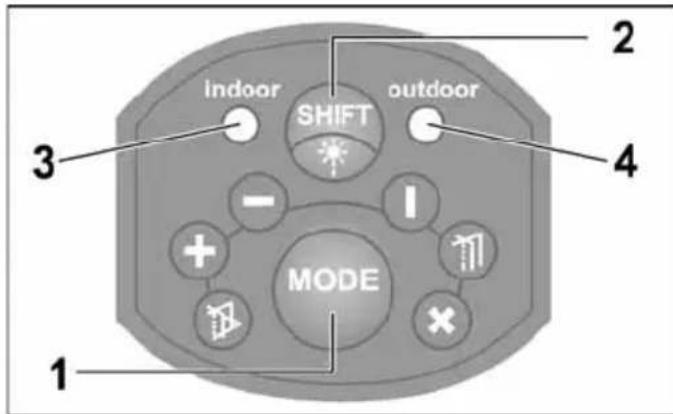

nl Bedieningsveld

1 Toets functiemodus

Hiermee schakelt u achter elkaar door de zes verschillende soorten laserprojectie.

1x voorzijde horizontaal + front verticaal

2x voorzijde horizontaal

3x voorzijde verticaal

4x voorzijde verticaal + zijde verticaal + vloerstraal

5x alle stralen geactiveerd + zelfnivelle-ring uitgeschakeld/geblokkeerd

FLEX ALC 3/1-G/R

6x alle stralen geactiveerd + zelfnivelle-ring ingeschakeld (standaardfunctie-modus na het inschakelen van het gereedschap)

2 Omschakeltoets omgevingsmodus

Hiermee schakelt u de laserstraal om van voorwaarden binnenshuis naar buitenshuis. De binnenhuismodus wordt gebruik voor kort afstanden bij normale omgevingshelderheid (in gesloten ruimten). Bij grote omgevings- helderheid of fel zonlicht de buitenhuismodus activeren. In de buitenhuismodus werkt het gereedschap met een gepulste laserstraal. Deze is een beetje donkerder dan de straal bij de binnenhuismodus.

3 LED Indoor-Modus

4 LED Outdoor-Modus

De leds (3 of 4) branden groen bij ingeschakelde zelfnivellering.

De leds (3 of 4) branden rood bij overschrijding van het zelfnivelleerbereik ( ± 4°) of bij uitgeschakelde/geblokkeerde zelfnivellering.

De leds (3 of 4) knipperen rood bij geringe batterijcapaciteit. Laad de batterij!

FLEX ALC 3/1-G/R

Technische gegevens

Kruislijnlaser ALC 3/1-G/R
Zichtbare laserdiode	520–650 nm
Laserklasse	2
Werkbereik
- Horizontale/verticale straal1)	50 m
- Vloerstraal (lood)	5 m
Nauwkeurigheid ...
- Horizontale/verticale straal	± 0,3 mm/m
- Vloerstraal (lood)	± 0,6 mm/m
Zelfwaterpasbereik	± 4°
Li-polymeer-accu 2000 mAh / 3,7 V
Gebruiksduur2)	5 h / 11 h
Temperatuurbereik
- gebruik	-5 °C ... 50 °C
- bewaren	-20 °C ... 70 °C
Gewicht	520 g
USB-oplader
Ingangsspanning 100-240 V~
Uitgangsspanning 5 V / 1 A	——

nl

1) Bij ongunstige omstandigheden (fel zonlicht, reflecterende oppervlakken) kan het meetbereik kleiner zijn.
2) De bedrijfsduur is met alle geactiveerde laserstralen bepaald. De bedrijfsduur kan worden verlengd als door de keuze van een andere bedrijfsmodus niet benodigde stralen worden uitgeschakeld.

Gebruiksaanwijzing

WAARSCHUWING!

– Richt de laserstraal niet op personen of dieren.
- Kijk niet in de laserstraal.
- Breng geen optische instrumenten in de stralengang.

Dit meetgereedschap brengt laserstralen voort. Daarmee kunt u personen verblinden.

VOORZICHTIG!

• Het meetgereedschap niet in een vochtige, stoffige of zandige omgeving gebruiken. Beschadigingen van gereedschapcomponenten zijn mogelijk.
• Na gebruik onmiddellijk gereedschap met de aan/uit-schakelaar uitschakelen om de zelfnivellering te blokkeren.

nl

• Als het gereedschap vanuit een zeer koude naar een warmere omgeving wordt gebracht of omgekeerd, moet u het voor gebruik op temperatuur laten komen.
• Bij het gebruik van adapters en statieven ervoor zorgen dat het gereedschap stevig vastgeschroefd is.

De belangrijkste bedieningsstappen worden aan het einde van deze handleiding op de pagina's met afbeeldingen uitgelegd.

Zie vanaf pagina 152.

Accu laden met USB-kabel en

USB-oplader 152

Gereedschap in- en uitschakelen ...... 154

Functie kiezen 156

Omgevingsmodus omschakelen 158

Vasthouden van de laser 160

Controle horizontale straal 162

Controle verticale straal 166

Controle van de nauwkeurigheid

Een regelmatige controle van het gereedschap wordt geadviseerd om de nauwkeurigheid continu te kunnen waarborgen.

FLEX ALC 3/1-G/R

Als de nauwkeurigheid buiten het tolerantiebereik valt, moet het gereedschap worden verzonden aan een door de fabrikant erkende klantenservicewerkplaats.

Instellingen aan het gereedschap uitsluitend door een erkend vakman laten uitvoeren.

De vereiste stappen ter controle van de nauwkeurigheid worden aan het einde van deze gebruiksaanwijzing op de pagina's met afbeeldingen uitgelegd. Zie vanaf pagina 162.

Onderhoud en verzorging

Neem de volgende voorschriften in acht:

– Gereedschap voorzichtig behandelen en tegen schokken, trillingen en extreme temperaturen beschermen.
– Gereedschap in beschermetui bewaren als het niet wordt gebruikt.
- Voor de reiniging slechts een zachte, droge lap gebruiken.
- Laat het gereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

FLEX ALC 3/1-G/R

Afvoeren van verpakking en machine

Alleen voor EU-landen: Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

Terugwinnen van grondstoffen in plaats van weggooien van afval.

Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt.

De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

Uitsluiting van aansprakelijkheid

De gebruiker van dit product wordt verzocht zich nauwkeurig aan de aanwijzingen van de gebruiksaanwijzing te houden.

Alle gereedschappen zijn voor de levering nauwkeurig gecontroleerd.

De gebruiker dient zich desondanks vóór elke gebruik te overtuigen van de nauwkeurigheid van het gereedschap.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor foutief of opzettelijk verkeerd gebruik en daaruit eventueel resulterende schade en gemiste winst.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor uit een schadegeval voortvloeiende verdere schade en gemiste winst door natuurrampen zoals aardbevingen, storm en watersnood alsmede brand, ongevallen, ingrepen door derden of een gebruik buiten de gebruikelijke toepassingsgebieden.

De fabrikant en zijn gebruiker zijn niet aansprakelijk voor schade en gemiste winst door gewijzigde of verloren gegevens, onderbreking van de bedrijfsactiviteiten, enz., die door het product of het niet mogelijke gebruik van het product zijn veroorzaakt.

nl

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en gemiste winst als gevolg van een bediening anders dan volgens de gebruiksaanwijzing.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

FLEX ALC 3/1-G/R

FLEX ALC 3/1-G/R

nl Gereedschap in- en uitschakelen

nl Omgevingsmodus omschakelen
