ALC 3/1-G/R - Nível a laser Flex - Manual de utilização gratuito

Marca	Flex
Modelo	ALC 3/1-G/R
Tipo de produto	Nível laser de linhas cruzadas
Classe laser	2 (IEC 60825-1:2014)
Diodo laser	520–650 nm (visível)
Alcance operacional (feixe horizontal/vertical)	50 m
Alcance do feixe de solo (prumo)	5 m
Precisão (feixe horizontal/vertical)	± 0,3 mm/m
Precisão (feixe de solo)	± 0,6 mm/m
Faixa de autonivelamento	± 4°
Alimentação	Bateria de polímero de lítio 2000 mAh / 3,7 V
Autonomia de funcionamento (todos os feixes acesos)	5 h (modo Interno) / 11 h (modo Externo)
Modos de projeção	6 modos selecionáveis (horizontal, vertical, cruzado, solo, etc.)
Modos de ambiente	Interno (contínuo) e Externo (pulsado)
Faixa de temperatura de serviço	-5 °C a +50 °C
Faixa de temperatura de armazenamento	-20 °C a +70 °C
Peso	520 g
Rosca para tripé	1/4" e 5/8"
Acessórios fornecidos	Cabo USB, carregador USB, bolsa de proteção, suporte de parede magnético
Manutenção e limpeza	Pano macio e seco; guardar na bolsa após uso
Segurança	Não olhar para o feixe; classe laser 2; não direcionar para pessoas/animais
Reparabilidade	Reparo por pessoal qualificado com peças originais

Perguntas frequentes - ALC 3/1-G/R Flex

Como ligar e desligar o nível laser Flex ALC 3/1-G/R?

Pressione a tecla Liga/Desliga (marcação 5) para ligar ou desligar o aparelho. Ao ligar, todos os feixes laser estão ativos e o modo Interno é ativado. Ao desligar, o dispositivo de autonivelamento é bloqueado.

Quais são os diferentes modos de projeção disponíveis?

O aparelho oferece 6 modos de projeção que você seleciona pressionando a tecla de escolha (marcação 1). Os modos incluem: feixe horizontal + vertical frontal, horizontal apenas, vertical apenas, vertical + lateral + solo, todos os feixes com ou sem autonivelamento.

Como alternar entre o modo Interno e Externo?

Use a tecla de comutação de modo Ambiente (marcação 2). Uma pressão ativa o modo Interno (LED 3 aceso) para luminosidade normal, outra pressão ativa o modo Externo (LED 4 aceso) com feixe pulsado adequado para alta luminosidade.

O que significam os LEDs no painel de controle?

Os LEDs 3 e 4 indicam o modo (Interno/Externo). Verde = autonivelamento ativo; Vermelho = faixa de autonivelamento excedida (±4°) ou nivelamento bloqueado; Vermelho piscando = bateria fraca, recarregue o aparelho.

Como recarregar a bateria do nível laser?

Conecte o cabo USB fornecido à porta USB (marcação 8) do aparelho e conecte o carregador USB a uma tomada elétrica. A bateria de polímero de lítio de 2000 mAh recarrega completamente em algumas horas.

Qual é a precisão do feixe horizontal e vertical?

A precisão anunciada é de ±0,3 mm por metro para os feixes horizontal e vertical. Para o feixe de solo (prumo), a precisão é de ±0,6 mm/m.

Posso usar o nível laser na chuva?

Não, o aparelho não foi projetado para uso na chuva ou em ambiente úmido. Evite também atmosferas empoeiradas ou arenosas para não danificar os componentes.

Como verificar a precisão do autonivelamento?

Coloque o aparelho em um tripé estável. Ligue-o e aguarde o autonivelamento ativar (LED verde). Em seguida, verifique o feixe em uma superfície de referência. Consulte as páginas 162-166 do manual para procedimentos detalhados de verificação.

O que fazer se o LED vermelho piscar continuamente?

O piscar vermelho indica bateria fraca. Recarregue o aparelho via cabo USB. Se o problema persistir após a recarga, entre em contato com um serviço de assistência técnica autorizado.

Como limpar e fazer a manutenção do nível laser?

Use um pano macio e seco para limpar o gabinete. Nunca use produtos químicos ou abrasivos. Guarde o aparelho em sua bolsa de proteção quando não estiver em uso. As janelas de saída do laser devem estar limpas; sopre suavemente a poeira.

MANUAL DE UTILIZADOR ALC 3/1-G/R Flex

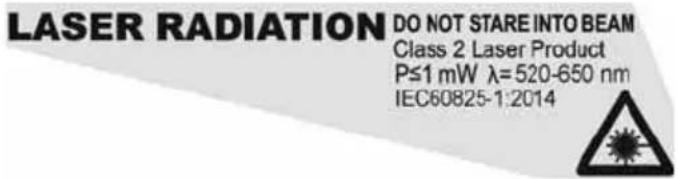

Identificação no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Radiação laser

Não olhar na direcção do raio.

Produto da classe de laser 2;

Potência máxima de saída ≤ 1 mW;

Comprimento de onda λ = 520–650 nm;

EN 60825-1:2014

Classificação do laser

O aparelho corresponde à classe de laser 2 conforme a norma IEC 60825-1/EN 60825. Em caso de direcionamento breve e acidental do olhar para a radiação laser, os olhos estão protegidos pelo reflexo do fechamento palpebral. Este reflexo do fechamento palpebral pode, contudo, ser afectado pelo consumo de medicamentos, álcool ou drogas.

pt

Estes aparelhos podem ser utilizados sem necessidade de outras medidas de segurança desde que esteja assegurado que nenhum instrumento óptico reduz a secção transversal do feixe.

Não apontar o raio laser na direcção de pessoas.

Compatibilidade electromagnética

Apesar de o aparelho satisfazer as exigências rigorosas das directrizes aplicáveis, não se exclui a possibilidade de o aparelho

- causar interferências noutros aparelhos (p. ex., em equipamentos de navegação aérea) ou

- ficar danificado devido à forte radiação, o que poderá causar defeitos de funcionamento.

Nestas situações ou em caso de dúvida, deverão ser efectuadas medições de controlo.

Para sua segurança

Utilização de acordo com as disposições legais

Este laser linear destina-se à utilização profissional na indústria e em oficinas.

O aparelho destina-se à determinação, transmissão e verificação de variações de altura

pt

FLEX ALC 3/1-G/R

horizontais, linhas verticais, linhas de fuga, pontos de solda e ângulos rectos, como, p. ex.:

– transmitir marcações métricas e de altura,
- marcar paredes divisórias (verticalmente e/ou em ângulo recto) e
– alinhar instalações e elementos em três eixos.

Indicações sobre segurança

AVISO!

– Não direccione o raio laser para pessoas ou animeis e não olhe para o raio laser. Esta ferramenta de medição cria radiação laser, pelo que tal pode cegar pessoas.
- A ferramenta de medição só deve ser reparada por técnicos qualificados e mediante utilização de peças de substituição originais. Deste modo é possível garantir que a segurança do aparelho é mantida.
– Não permita que crianças utilizem a ferra- menta de medição sem vigilância. Elas podem cegar pessoas inadvertamente.
- Não trabalhe com a ferramenta de medição em ambientes potencialmente explosivos, em que haja poeiras, gases ou líquidos inflamáveis. Na ferramenta de medição podem gerar-se faíscas que incendeiem o pó ou os vapores.

• Caso sejam utilizados outros dispositivos de comando ou ajuste ou outros modos de procedimento que não os aqui indicados, tal pode provocar exposições perigosas à radiação.
• Não inutilizar quaisquer dispositivos de segurança nem remover quaisquer placas de indicação e advertência.
• Antes da colocação em funcionamento, examinar o aparelho quanto a danos visíveis. Um aparelho que apresente danos não deve ser colocado em funcionamento.
• Em caso de utilização sobre escadas ou escadotes, evitar posturas corporais anormais. Manter uma posição segura e um equilíbrio constante.

ATENÇÃO!

• Não utilizar o aparelho à chuva.
• Se o aparelho for transportado de um local extremamente frio para um ambiente mais quente ou vice-versa, deverá aguardar que o aparelho se adapte à nova temperatura antes de o utilizar.
• Em caso de utilização de adaptadores e tripés, assegurar que o aparelho está devidamente aparafusado.

FLEX ALC 3/1-G/R

Panorâmica da máquina

pt

Para ligar e desligar a máquina.

Depois de ligada, todos os raios laser estão activos e o modo Indoor está activo.

Quando desligada, o dispositivo de auto- nivelamento está bloqueado.

6 Placa do laser

7 Punho revestido a borracha

Para fixação num tripé ou em suporte de parede e tripé.

10 Janela de saída do laser (raio de solo)

11 Suporte de parede e tripé

12 Parafuso de fixação 1/4"

Para fixação do aparelho.

13 Orifício de passagem do raio de solo Para utilização do raio de solo como fio-de-prumo.

14 Rosca de tripé (¼" e 5/8")

Para fixação num tripé.

15 Suporte de parede magnético

18 Bolsa de protecção (não ilustrada)

pt

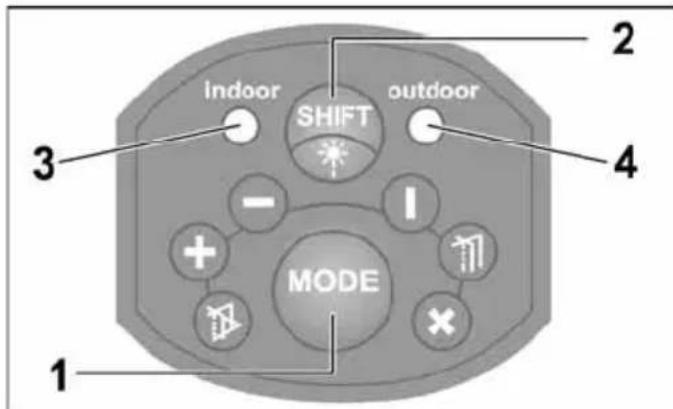

Painel de comandos

Alterna sequencialmente entre os 6 tipos de projecção laser diferentes.

1x horizontal dianteiro + vertical dianteiro

2x horizontal dianteiro

3x vertical dianteiro

4x vertical dianteiro + vertical lateral + raio do solo

5x todos os raios activados + auto- nivelamento desligado/bloqueado

6x todos os raios activados + auto- nivelamento ligado (modo de funciona- mento padrão depois de o aparelho ser ligado)

FLEX ALC 3/1-G/R

Muda o raio laser das condições de interiores (indoor) para as condições de exteriores (outdoor).

O modo Indoor é utilizado para percursos curtos em condições de luminosidade normal (em compartimentos fechados). No caso de maior luminosidade ou de forte radiação solar, activar o modo Outdoor. No modo Outdoor, o aparelho funciona com um raio laser pulsado. Este é um pouco mais escuro do que o raio no modo Indoor.

3 LED Modo Indoor

4 LED Modo Outdoor

Os LED (3 ou 4) estão acesos a verde no caso de auto-nivelamento ligado.

Os LED (3 ou 4) estão acesos a vermelho caso o intervalo de auto-nivelamento (± 4°) tenha sido excedido ou no caso de auto-nivelamento desligado/bloqueado.

Os LED (3 ou 4) piscam a vermelho caso as pilhas tenham pouca carga. Carregue a bateria!

Laser de linhas cruzadas ALC 3/1-G/R
Díodo laser visível	520–650 nm
Classe de laser	2
Zona de trabalho
– Raio horizontal/vertical1)	50 m
– Raio de solo(frio-de-prumo)	5 m
Precisão ...
– Raio horizontal/vertical	± 0,3 mm/m
– Raio de solo(frio-de-prumo)	± 0,6 mm/m
Zona de auto-nivelamento	± 4°
Bateria de polímero de lítio 2000 mAh / 3,7 V
Duração de funcionamento2)	5 h / 11 h
Intervalo de temperatura
– para funcionamento	-5°C ... 50°C
– para armazenamento	-20°C ... 70°C
Peso	520 g
Carregador USB
Tensão de entrada 100–240V~
Tensão de saída 5 V / 1 A	——

pt

1) Em caso de condições pouco favoráveis (forte radiação solar, superfícies reflectoras), é possível que o intervalo de medição seja menor.
2) A duração de funcionamento foi determinada com todos os raios laser ligados. A duração de funcionamento pode ser prolongada se raios não necessários forem desligados mediante selecção de outro modo de funcionamento.

Instruções de utilização

AVISO!

- Não direccione o raio laser para pessoas ou animais.

- Não olhe para o raio laser.

- Não coloque instrumentos ópticos no caminho do raio.

Esta ferramenta de medição cria radiação laser, pelo que tal pode cegar pessoas.

ATENÇÃO!

• Não utilizar a ferramenta de medição em ambientes húmidos ou com pó ou areia. Podem ocorrer danos em componentes do aparelho.
• Após a utilização, desligar o aparelho imediatamente com o botão de ligar/ desligar para bloquear o auto-nivelamento.

pt

• Se o aparelho for transportado de um local extremamente frio para um ambiente mais quente ou vice-versa, deverá aguardar que o aparelho se adapte à nova temperatura antes de o utilizar.
• Em caso de utilização de adaptadores e tripés, assegurar que o aparelho está devidamente aparafusado.

Os passos de operação mais importantes são explicados no final das presentes instruções, nas páginas ilustradas.

Consulte a página 152 e seguintes.

Carregar bateria com o cabo e o carregados USB 152
Ligar e desligar aparelho 154
Seleccionar o modo de funcionamento .. 156
Mudar de modo de ambiente 158
Manuseamento do laser 160
Verificação do raio horizontal ..... 162
Verificação do raio vertical 166

Verificação da precisão

Recomenda-se que o aparelho seja verificado regularmente, de forma que a precisão possa ser permanentemente garantida.

FLEX ALC 3/1-G/R

Em caso de divergência da precisão em relação à margem de tolerância permitida, o aparelho deverá ser entregue num Posto Oficial de Assistência Técnica.

Os ajustes no aparelho deverão ser exclusivamente efectuados por pessoal especializado e autorizado.

Os passos necessários à verificação da precisão são explicados no final das presentes instruções, nas páginas ilustradas.

Consulte a página 162 e seguintes.

Manutenção e tratamento

Respeitar as seguintes indicações:

• Manusear o aparelho com cuidado, protegendo-o contra impactos, vibrações e temperaturas extremas.
• Se o aparelho não estiver a ser utilizado, guardá-lo na bolsa de protecção.
• Para limpar usar apenas um pano seco emacio.
• O aparelho só deve ser reparado por técnicos qualificados e mediante utilização de peças de substituição originais.
  Deste modo, garante-se que a segurança do aparelho é mantida.

FLEX ALC 3/1-G/R

Indicações sobre reciclagem

Só para os países da UE: Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/UE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

Recuperação de matérias-primas em vez de eliminação de resíduos.

O aparelho, respectivos acessórios e embalagem deverão ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correcta separação para reciclagem.

INDICAÇÃO!

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Exclusão de responsabilidades

Aconselha-se o utilizador deste produto a seguir escrupulosamente as indicações das Instruções de serviço.

Todos os aparelhos foram integralmente verificados antes de serem entregues.

O utilizador deverá, contudo, certificar-se da precisão do aparelho antes de cada utilização.

O fabricante e seus representantes não se responsabilizam por uma utilização inadequada ou deliberadamente incorrecta, nem por eventuais danos resultantes da mesma e perda de lucros.

O fabricante e seus representantes não se responsabilizam por danos consequenciais e perda de lucros, resultantes de catástrofes naturais, tais como sismos, tempestades, inundações, etc., nem de incêndios, acidentes, intervenções de terceiros ou de uma utilização que não se enquadre nos domínios de aplicação habituais.

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da alteração ou perda de dados, interrupção do negócio, etc., que tenham sido

pt

FLEX ALC 3/1-G/R

causados pelo produto ou pela impossibilidade de utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes de uma operação que não respeite as instruções.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.

FLEX ALC 3/1-G/R

pt Ligar e desligar aparelho
