ALC 3/1-G/R - Niveau laser Flex - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Niveau laser à lignes, précision de ± 0,3 mm/m, portée jusqu'à 30 m, classe de laser II.
Utilisation	Idéal pour les travaux de nivellement, d'alignement et de marquage dans la construction et la rénovation.
Maintenance et réparation	Vérifier régulièrement l'état des piles, nettoyer les lentilles et ranger dans un étui de protection après utilisation.
Sécurité	Utiliser des lunettes de protection lors de l'utilisation prolongée, éviter de diriger le faisceau laser vers les yeux.
Informations générales	Poids léger, fonctionnement sur piles, livré avec un support mural et un trépied pour une utilisation polyvalente.

FOIRE AUX QUESTIONS - ALC 3/1-G/R Flex

Comment calibrer le niveau laser Flex ALC 3/1-G/R ?

Pour calibrer le niveau laser, placez-le sur une surface plane et activez-le. Utilisez le mode d'auto-calibration en suivant les instructions du manuel d'utilisation. Assurez-vous que l'appareil est stable et à niveau.

Pourquoi le niveau laser ne projette-t-il pas de ligne ?

Vérifiez que la batterie est suffisamment chargée. Assurez-vous également que le niveau est bien allumé et en mode de projection. Si le problème persiste, consultez le manuel pour des solutions supplémentaires.

Comment changer la batterie du Flex ALC 3/1-G/R ?

Pour changer la batterie, ouvrez le compartiment de la batterie situé à l'arrière de l'appareil. Retirez l'ancienne batterie et insérez une nouvelle batterie en respectant la polarité indiquée. Refermez le compartiment.

Le niveau laser est-il étanche ?

Le Flex ALC 3/1-G/R est conçu pour résister à des conditions d'humidité, mais il n'est pas entièrement étanche. Évitez les expositions prolongées à l'eau.

Comment régler la précision du niveau laser ?

La précision peut être ajustée en utilisant le mode de réglage fin disponible sur l'appareil. Consultez le manuel pour des instructions détaillées sur le réglage de la précision.

Que faire si le niveau laser ne s'allume pas ?

Vérifiez d'abord la charge de la batterie. Si la batterie est chargée et que l'appareil ne s'allume toujours pas, essayez de réinitialiser le niveau en le débranchant et en le reconnectant.

Quelle est la portée maximale du Flex ALC 3/1-G/R ?

La portée maximale du Flex ALC 3/1-G/R est d'environ 30 mètres en intérieur et jusqu'à 50 mètres avec un récepteur laser, selon les conditions d'éclairage.

Comment nettoyer le niveau laser ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier extérieur. Pour les lentilles, utilisez un chiffon en microfibre légèrement humide. Évitez les produits chimiques agressifs.

Le niveau laser peut-il être utilisé à l'extérieur ?

Oui, le Flex ALC 3/1-G/R peut être utilisé à l'extérieur, mais assurez-vous d'utiliser un récepteur laser pour une meilleure visibilité en plein jour.

Que faire si le laser est flou ou instable ?

Assurez-vous que le niveau est sur une surface plane et stable. Vérifiez également la batterie et recalibrez l'appareil si nécessaire.

Où puis-je trouver le manuel d'utilisation du Flex ALC 3/1-G/R ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de Flex ou peut être demandé auprès de votre revendeur.

MODE D'EMPLOI ALC 3/1-G/R Flex

Marquage sur l’appareil Avant la mise en service, veuillez lire la notice d’instructions ! Rayonnement laser Ne regardez pas la source du rayon. Produit de classe laser 2; Puissance maximale de sortie ≤ 1 mW; longueur d’onde λ = 520–650 nm; EN 60825-1:2014 Classification laser Cet appareil se conforme à la classe laser 2 sur la base de la norme IEC 60825-1/EN 60825. Si l’œil observe fortuitement, brièvement, la source du rayon laser, il est protégé par le réflexe de clignement. Toutefois, ce réflexe de clignement peut être gêné par des médica- ments, l’alcool ou des drogues. Ces appareils peuvent être utilisés sans mesures de protec- tion supplémentaires s’il est garanti qu’aucun instrument optique ne réduira la section du faisceau laser. Ne braquez jamais le faisceau laser sur des personnes. Compatibilité électromagnétique Bien que l’appareil satisfasse aux sévères exigences énoncées dans les directives appli- cables, il n’est pas à exclure – qu’il perturbe d’autres appareils (par exemple les équipements de navigation d’avions) ou – qu’il soit lui-même perturbé par un rayonne- ment puissant pouvant provoquer son dysfonctionnement. Dans ces cas-là ou en présence d’autres incertitudes, il faudrait effectuer des mesures de contrôle. Pour votre sécurité Conformité d’utilisation Ce laser linéaire est destiné aux applications professionnelles dans l’industrie et l’artisanat. L’appareil sert à déterminer, reporter et véri- fier la hauteur de tracés horizontaux, des lignes verticales, alignements, points perpen- diculaires, et à reporter des angles droits, dont par exemple : – reporter des tracés de métrage et de hauteurs,FLEX ALC 3/1-G/R

– tracer sur des cloisons diviseuses (verticale- ment et / ou à angle droit) et – aligner des installations et éléments selon trois axes. Consigne de sécurité AVERTISSEMENT ! – Ne dirigez pas le faisceau laser sur des personnes ou sur des animaux et ne regar- dez pas la source du faisceau. Cet outil de mesure génère un faisceau laser susceptible d’aveugler des personnes. – Ne faites réparer cet outil de mesure que par du personnel spécialisé et qualifié, lequel utilisera exclusivement des pièces de rechange d’origine. Ceci garantit que l’outil de mesure demeure sûr à l’usage. – Ne laissez jamais les enfants utiliser l’outil de mesure sans surveillance. Vous risqueriez d’aveugler involontaire- ment des personnes. – Ne travaillez pas avec l’outil de mesure dans un environnement à risque d’explosion, dans lequel se trouvent des liquides, gaz ou poussières inflammables. Des étincelles peuvent apparaître dans l’outil de mesure et risquent d’enflammer la poussière ou les vapeurs. – Si sont utilisés des équipements de com- mande ou d’ajustage ou des procédures autres que ceux et celles indiqués, cela peut engendrer une exposition dangereuse à des rayons. – Ne rendez aucun dispositif de sécurité inopérant, ne retirez aucune plaquette d’information ou d’avertissement. – Avant la mise en service, vérifiez si l’appa- reil présente des dégâts apparents. Ne mettez jamais en service un appareil endommagé. – Lorsque vous travaillez sur des échelles, évitez de prendre une posture corporelle anormale. Veillez à vous tenir d’aplomb et constamment en équilibre. PRUDENCE ! – N’utilisez pas l’appareil sous la pluie. – Si l’appareil est amené d’un lieu très froid dans un environnement plus chaud, ou inversement, laissez-lui le temps de s’acclimater avant de l'utiliser. – Si vous utilisez des adaptateurs et trépieds, veillez à ce que l’appareil soit fermement vissé.FLEX ALC 3/1-G/R

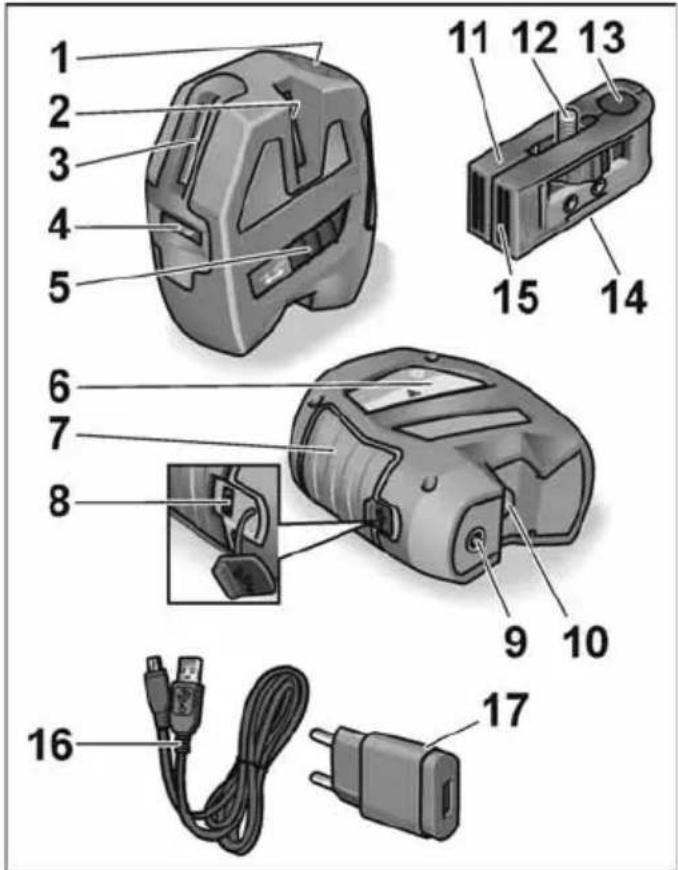

Vue d’ensemble 1 Bandeau de commande 2 Fenêtre de sortie du faisceau laser (sur le côté, verticalement) 3 Fenêtre de sortie du faisceau laser (à l’avant, verticalement) 4 Fenêtre de sortie du faisceau laser (à l’avant, horizontalement) 5 Touche Marche / Arrêt Pour allumer et éteindre l’appareil. Après l’allumage, tous les faisceaux laser sont actifs et le mode Indoor l’est aussi. A l’état éteint, le dispositif d’autonivellement est bloqué. 6 Bouclier laser 7 Poignée caoutchoutée 8Port USB 9 Filetage ¼" Pour fixation sur trépied ou sur fixation murale et trépied 10 Fenêtre de sortie du faisceau laser (faisceau de sol) 11 Fixation murale ou sur trépied 12 Vis de fixation ¼" Pour fixer l’appareil. 13 Orifice de passage pour faisceau de sol Pour utiliser le faisceau de sol comme fil à plomb. 14 Filetages pour trépied (¼" et ⅝ ") Pour fixation sur trépied. 15 Support mural magnétique 16 Câble USB 17 Chargeur USB 18 Sacoche de protection (non illustrée)FLEX ALC 3/1-G/R

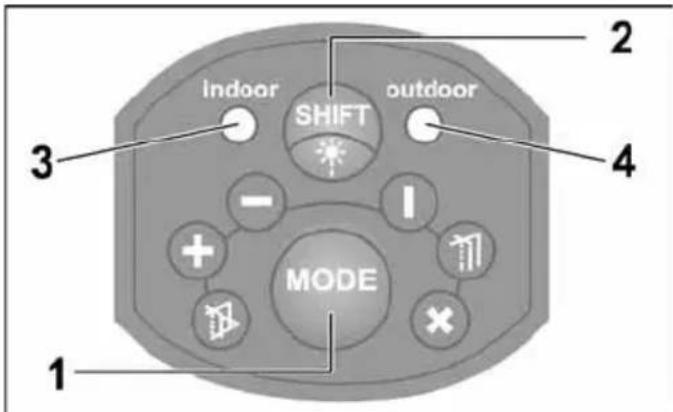

Bandeau de commande 1 Touche Mode Cette touche sert à choisir successivement entre 6 types de projection du faisceau laser. 1x à l’avant, horizontalement + à l’avant verticalement 2x à l’avant horizontalement 3x à l’avant verticalement 4x à l’avant verticalement + sur le côté verticalement + faisceau de sol 5x tous faisceaux activés + autonivellement éteint/bloqué 6x tous faisceaux activés + autonivellement enclenché (il s’agit du mode standard après l’allumage de l’appareil) 2 Touche de commutation en mode Environnement Cette touche sert à commuter le faisceau laser des conditions en local (Indoor) aux conditions en plein air (Outdoor). Le mode Indoor n’est utilisé que sur de courtes distances, en présence d’une luminosité ambiante normale (dans des locaux fermés). En présence d’une forte luminosité ambiante ou d’un fort ensoleille- ment, activez le mode Outdoor. En mode Outdoor, l’appareil travaille avec un faisceau laser pulsé. Ce faisceau est un peu plus sombre que le faisceau du mode Indoor. 3 LED Mode Indoor 4 LED Mode Outdoor Les LED (3 ou 4) s’allument en vert lorsque l’autonivellement est allumé. Les LED (3 ou 4) s’allument en rouge lorsque la plage d’autonivellement est dépassée (± 4°) ou lorsque l’autonivellement est éteint/bloqué. Les LED (3 ou 4) clignotent en rouge lorsque les batteries faiblissent. Charger la batterie !FLEX ALC 3/1-G/R

1) La plage de mesure peut être plus petite dans

des conditions défavorables (rayonnement solaire intense, surfaces réfléchissantes).

2) La durée de fonctionnement a été déterminée

avec tous les faisceaux laser activés. Il est possible d’allonger la durée de fonctionne- ment en activant un autre mode pour que les faisceaux qui ne servent pas restent éteints. Notice d’utilisation AVERTISSEMENT ! – Ne dirigez jamais le faisceau laser sur des personnes ou des animaux. – Ne fixez pas le rayon laser avec les yeux. – Veillez à ce qu’aucun instrument optique ne coupe le faisceau laser. Cet outil de mesure génère un faisceau laser susceptible d’aveugler des personnes. PRUDENCE ! – N’utilisez pas l’outil de mesure dans un en- vironnement humide, poussiéreux ou sablonneux. Les composants de l’appareil risquent de s’endommager. – Après utilisation, éteignez immédiatement l’appareil par son interrupteur Marche / Arrêt afin de bloquer le dispositif d’autonivelle- ment. Laser à lignes croisées ALC 3/1-G/R Diode laser visible 520–650 nm Classe laser

Domaine opérationnel – Faisceau horizontal / vertical

– Faisceau au sol (fil à plomb) 50 m 5 m Précision ... – Faisceau horizontal / vertical – Faisceau au sol (fil à plomb) ± 0,3 mm / m ± 0,6 mm / m Plage d'autonivellement ± 4° Batterie Li-Polymère 2000 mAh / 3,7 V Autonomie de fonctionne- ment

5 h / 11 h Plage de température – pour le service – pour le stockage –5 °C ... 50 °C –20 °C ... 70 °C Poids 520 g Chargeur USB Tension d'entrée 100-240 V~ Tension de sortie 5 V / 1 AFLEX ALC 3/1-G/R

• – Si l’appareil est amené d’un lieu très froid dans un environnement plus chaud, ou inversement, laissez-lui le temps de s’acclimater avant de l’utiliser. – Si vous utilisez des adaptateurs et trépieds, veillez à ce que l’appareil soit fermement vissé. Les plus importantes manips nécessaires pendant l’utilisation sont décrites à la fin de cette notice, sur les pages illustrées. Voir à partir de la page 152. Recharger la batterie avec un câble USB et un chargeur USB p. 152
• Allumer et éteindre l’appareil p. 154
• Sélectionner le mode p. 156
• Commuter le mode d’environnement p. 158
• Maniement du laser p. 160
• Vérification du faisceau horizontal p. 162
• Vérification du faisceau vertical Vérification de la précision Il est recommandé de vérifier régulièrement l’appareil pour garantir qu’il offre une précision permanente. Si la précision quitte la plage de tolérances admissible, il faudra remettre l’appareil à un atelier de service après-vente agréé par le fabricant. Les ajustages sur l’appareil devront être exclusivement confiés à des spécialistes agréés. Les étapes nécessaires pour vérifier la préci- sion sont expliquées sur les pages illustrées en fin de notice. Voir à partir de la page 162. Maintenance et nettoyage Respectez les consignes suivantes : – Traitez l’appareil prudemment et protégez- le des impacts, des vibrations et des températures extrêmes. – Lorsque l’appareil ne sert pas, rangez-le dans sa sacoche de protection. – Pour nettoyer, n’utilisez qu’un chiffon doux et sec. – Ne faites réparer cet appareil que par du personnel spécialisé et qualifié, lequel utilisera exclusivement des pièces de rechange d’origine. Ceci garantit que l’appareil demeure sûr à l’usage. Consignes pour la mise au rebut Pays de l’UE unique ment : Ne mettez pas les outils électriques à la poubelle des déchets domestiques !FLEX ALC 3/1-G/R p. 166

Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de rec yclage respectueux de l’environnement. Mieux vaut récupérer les matières premières que les jeter à la poubelle. Il faudrait introduire l’appareil, ses accessoires et l’emballage dans un circuit de recyclage adapté à l’environnement. Les pièces en plas-tique comportent un marquage pour permettre leur tri avant recyclage. REMARQUE Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé. Exclusion de responsabilité L’utilisateur de ce produit est tenu de respec- ter exactement les instructions figurant dans la notice d’utilisation. Tous les appareils ont été vérifiés avec une haute précision avant d’être mis à l’expédition. Avant chaque utilisation, l’utilisateur devra toutefois s’assurer que l’appareil offre la pré- cision requise. Le fabricant et son représentant ne sont pas responsables d’une utilisation erronée ou intentionnellement fausse ainsi que des dommages subséquents et de la perte de bénéfice pouvant en résulter. Le fabricant et son représentant ne sont pas responsables des dommages subséquents et de la perte de bénéfice engendrés par des catastrophes naturelles dont par exemple par un tremblement de terre, une tempête, une inondation, etc., ainsi qu’un incendie, accident, des interventions tierces ou une utilisation sortant des domaines de mise en œuvre habituels. Le fabricant et son représentant ne sont pas responsables des dommages et de la perte de bénéfice engendrés par des donnés modifiées ou perdues, une interruption de l’activité commerciale, etc., imputable au produit ou au fait qu’il n’a pas été possible de l’utiliser. Le fabricant et son représentant ne sont pas responsables des dommages et de la perte de bénéfice résultant d’une utilisation non conforme aux instructions figurant dans la notice. Le fabricant et son représentant ne sont pas responsables des dommages provoqués par une utilisation inexperte ou en liaison avec des produits d'autres fabricants.FLEX ALC 3/1-G/R
