INSTRUKCJA OBSŁUGI ALC 3/1-G/R Flex

Oznaczenie na urządzeniu

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!

LASER RADIATION DO NOT STARE INTO BEAM Class 2 Laser Product P≤1 mW λ=520-650 nm IEC60825-1:2014

Promień laserowy

Nie patrzeć w promień laserowy.

Produkt klasy lasera 2;

Maksymalna moc wyjściowa ≤ 1 mW;

Długość fali λ = 520–650 nm;

EN 60825-1:2014

Klasyfikacja laserów

Urządzenie odpowiada klasie lasera 2, zgodnie z normą IEC 60825-1/EN 60825. Oko jest chronione naturalnym odruchem mrugnięcia powieki przy przypadkowym i krótkochwilowym spojrzeniu w promień laserowy. Lekarstwa, alkohol i narkotyki mogą mieć niekorzystny wpływ na odruch mrugnięcia powieki i zmniejszyć jego funkcję ochronną.

Urządzenia można eksploatować bez konieczności stosowania dodatkowych środków ochronnych, jeżeli jest zapewnione, że żadne optyczne instrumenty nie zmniejszą przekroju promienia laserowego.

Promienia laserowego nie wolno kierować na ludzi.

Zgodność elektromagnetyczna

Pomimo, że urządzenie odpowiada surowym kryteriom odpowiednich obowiązujących wytycznych i przepisów, nie wyklucza się możliwości, że urządzenie

– zakłóca inne urządzenia (np. systemy nawigacyjne samolotów) albo

– zostanie zakłócone silnym polem elektromagnetycznym, co może doprowadzić do błędnego funkcjonowania.

W takich przypadkach, albo innych niepewnych sytuacjach, należy wykonać pomiary kontrolne.

pl

Dla własnego bezpieczeństwa

Zastosowanie zgodne z przeznaczeniem

Niniejszy laser liniowy przeznaczony jest do profesjonalnego zastosowania w przemyśle irzemiośle.

Urządzenie przeznaczone jest do wyznaczania i przenoszenia, oraz sprawdzania prawidłowego przebiegu linii poziomych i linii pionowych, linii zabudowy, pionów i kątów prostych, jak np.

– przenoszenie rys metrowych i rys wysokości,
– wyznaczania ścianek działowych (pionowo i/lub pod kątem prostym) oraz wyważania instalacji,
– armatury i innych elementów na trzech osiach.

Wskazówki bezpieczeństwa

OSTRZEŻENIE!

– Promienia laserowego nie wolno kierować na osoby lub zwierzęta, ani nie zagłądać do promienia laserowego. Niniejsze narzędzie miernicze wytwarza promieniowanie laserowe, które może oślepić ludzi.

FLEX ALC 3/1-G/R

– Wszelkie reparatury narzędzia mierniczego zlecać do wykonania uprawnionym wykwalifikowanym specjalistom z użyciem oryginalnych części zamiennych.
W taki sposób zapewnia się zachowanie bezpieczeństwa użytkowania narzędzia mierniczego.
– Nie wolno pozwalać dzieciom na zabawę narzędziem mierniczym ani obsługiwać go bez nadzoru. Mogą one nieumyśnie oślepiać ludzi.
– Tego narzędzia mierniczego nie używać w otoczeniach zagrożonych wybuchem, w których znajdują się palne ciecze, gazy lub pyły. W narzędziu mierniczym mogą powstawać iskry, które spowodują zapłon pyłów lub oparów.
– Úżycie innych narzędzi obsługi lub regulacji, niż tutaj podane lub przeprowadzanie innych procedur może doprowadzić do emisji niebezpiecznego promieniowania.
– Nie wolno wyłącać działania elementów wyposażenia bezpieczeństwa ani usuwać tabliczek ze wskazówkami i ostrzeżeniami.

FLEX ALC 3/1-G/R

– Przed każdym użyciem urządzenia sprawdzić, czy nie wykazuje ono widocznych uszkodzeń. Nie wolno eksploatować uszkodzonych urządzeń.
– Przy obsłudze urządzenia na drabinach unikać nienormalnej postawy ciała. Zapewniać zawsze bezpieczną, pewną postawę i stałą równowagę.

OSTROŻNIE!

– Nie eksploatować urządzenia na deszczu.
– Jeżeli urządzenie przeniesione zostanie z bardzo zimnego do ciepłego otoczenia, albo odwrotnie, wtedy przed użyciem należy pozostawić urządzenie, aż do wyrównania temperatury (aklimatyzacji).
– Przy zastosowaniu adapterów i statywów upewnić się, że urządzenie jest dobrze przykręcone.

Opis urządzenia

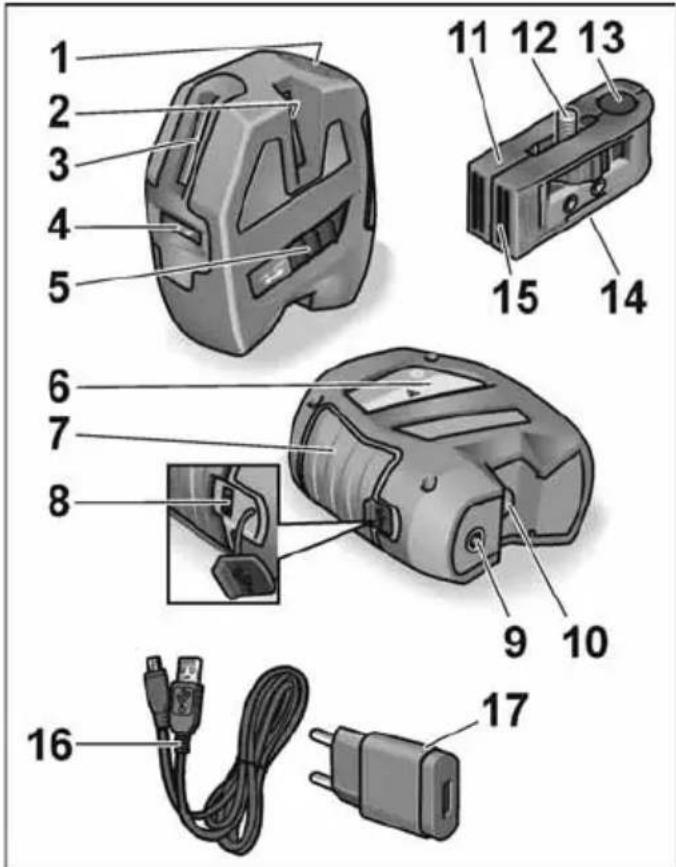

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

pl

1 Panel obsługi
2 Okienko wyjścia promienia laserowego (z boku, pionowe)
3 Okienko wyjścia promienia laserowego (z przodu, pionowe)
4 Okienko wyjścia promienia laserowego (z przodu, poziome)
5 Przycisk włączanie/wyłączanie Do włączania i wyłączania.
Po włączeniu urządzenia wszystkie promienie laserowe są aktywne i modus Indoor jest aktywny.
W stanie wyłączonym zespół samopozio- mujący jest zablokowany.
6 Tarcza laserowa
7 Gumowane miejsce chwytu
8 Gniazdo USB do ładowania
9 Gwint 1/4"
Do zamocowania na statywie lub do uchwytu na ścianie lub statywie.
10 kienko wyjścia promienia laserowego (promień pionowy w dół)
11 Uchwyt do zamocowania na ścianie i statywie

FLEX ALC 3/1-G/R

12 Śruba mocująca ¼"
Do zamocowania urządzenia.
13 Otwór wyjścia promienia pionowego w dół Do użycia promienia pionowego w dół do pionowania.
14 Gwint statywu (¼" i 5/8 ")
Do zamocowania na statywie.
15 Magnetyczny uchwyt do zamocowania na ścianie
16 Przewód USB do ładowania
17 Ładowarka USB
18 Torba ochronna (nie jest przedstawiona)

FLEX ALC 3/1-G/R

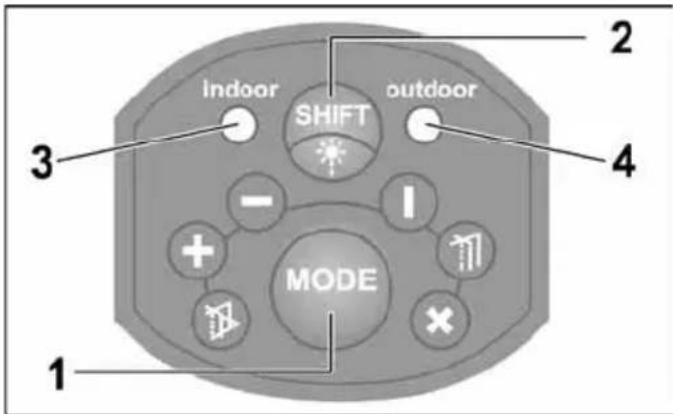

Panel obsługi

1 Przycisk trybu pracy

Włącza i przełącza po kolei wszystkie 6 rodzaje różnych projekcji laserowych.

1x promień z przodu poziomy + promień z przodu pionowy
2x promień z przodu poziomy
3x promień z przodu pionowy
4x promień z przodu pionowy + promień z boku pionowy + promień pionowy w dół
5x wszystkie promienie aktywne + samo- poziomowanie wyłączone/zabloko- wane

6x wszystkie promienie aktywne + samo- poziomowanie włączone (standardowy tryb pracy po włączeniu urządzenia)

2 Przycisk przełącznika modusu otoczenia Przełącza promień laserowy z warunków Indoor na warunki Outdoor. Modus Indoor stosowany jest na krótkie odcinki przy normalnej jasności otoczenia (w zamkniętych pomieszczeniach). Przy dużej jasności otoczenia lub silnym promieniowaniu słonecznym uaktywnić modus Outdoor. W trybie modus Outdoor urządzenie pracuje pulsującym promieniem laserowym. Ten rodzaj promienia jest nieco ciemniejszy niż promień w trybie modus Indoor.

3 LED Modus Indoor

4 LED Modus Outdoor

Diody LED (3 lub 4) świecą się na zielono przy włączonym samopoziomowaniu.

Diody LED (3 lub 4) świecą się na czerwono po przekroczeniu zakresu samopoziomowania (± 4°) albo przy wyłączonym/zablokowanym samopoziomowaniu.

Diody LED (3 lub 4) migają na czerwono, jeżeli poziom naładowania baterii jest zbyt niski.

Naładować baterię!

Dane techniczne

Laser krzyżowy ALC 3/1-G/R
Widoczna dioda laserowa	520–650 nm
Klasa lasera	2
Zakres pracy
– promień poziomy/pionowy1)	50 m
– promień pionowyw dół (pionowanie)	5 m
Dokładność ...
– promień poziomy/pionowy	± 0,3 mm/m
– promień pionowyw dół (pionowanie)	± 0,6 mm/m
Zakres samoniwelacji	± 4°
Akumulator litowo-polimerowy	2000 mAh / 3,7 V
Czas pracy2)	5 h / 11 h
Zakres temperatury
– do pracy	-5 °C ... 50 °C
– do przechowania	-20 °C ... 70 °C
Waga	520 g

Ładowarka USB

Napięcie wejściowe 100-240 V~

Napięcie wyjściowe 5 V / 1 A

FLEX ALC 3/1-G/R

1) Przy niekorzystnych warunkach (silnie promieniowanie słoneczne, reflektujące powierzchnie) zakres pomiaru może być mniejszy.
2) Czas pracy wyznaczony jest przy uaktywnionych wszystkich rodzajach promienia laserowego. Czas pracy można przedłużyć, jeżeli przy wyborze innego trybu pracy wyłączone zostaną wszystkie niepotrzebne promienie.

Instrukcja użytkowania

OSTRZEŻENIE!

– Promienia laserowego nie wolno kierować na osoby ani zwierzęta.
– Nie patrzeć na przeciw promienia laserowego.
– Nie kłaść żadnych instrumentów optycznych na drodze promienia laserowego.
Niniejsze narzędzie miernicze wytwarza promieniowanie laserowe, które może oślepić ludzi.

OSTROŻNIE!

– Tego narzędzia mierniczego nie używać w wilgotnym, zapylonym ani piaszczystym otoczeniu. Możliwe jest uszkodzenie elementów urządzenia.

FLEX ALC 3/1-G/R

– Po użyciu należy niezwłocznie wyłączyć urządzenie przełącznikiem włączanie/wyłączanie, aby zablokować samopoziomowanie.
– Jeżeli urządzenie przeniesione zostanie z bardzo zimnego do ciepłego otoczenia, albo odwrotnie, wtedy przed użyciem należy pozostawić urządzenie, aż do wyrównania temperatury (aklimatyzacji).
– Przy zastosowaniu adapterów i statywów upewnić się, że urządzenie jest dobrze przykręcone.

Najważniejsze kroki obsługi objaśnione są na końcu niniejszej instrukcji na stronach z rysunkami.

Patrz od strony 152.

Ładowanie akumulatora za pośrednictwem przewodu USB i ładowarki USB 152

Włączanie i wyłączanie urządzenia ..... 154

Wybór trybu pracy 156

Przełączanie modusu otoczenia ..... 158

Obstuga lasera 160

Sprawdzanie promienia poziomego ..... 162

Sprawdzanie promienia pionowego ..... 166

Sprawdzenie dokładności pomiaru

Zaleca się regularne sprawdzanie urządzenia w celu zapewnienia trwałej dokładności pomiaru.

Przy odchyleniach dokładności przekraczających dopuszczalny zakres tolerancji należy przekazać urządzenie do warsztatu serwisowego, który posiada autoryzację producenta.

Regulacje urządzenia zlecać tylko i wyłącznie uprawnionym specjalistom posiadającym odpowiednią autoryzację.

Kroki konieczne w celu sprawdzenia dokładności pomiaru objaśnione są na końcu niniejszej instrukcji na stronach z rysunkami.

Patrz od strony 162.

Przegląd, konserwacja i pielęgnacja

Przestrzegać następujących wskazówek:

– Urządzenie traktować z ostrożnością i chronić je przed wstrząsami, drganiami, skrajnymi temperaturami.

– Urządzenie przechowywać w torbie ochronnej na czas nieużywania.

– Do czyszczenia używać tylko miękkiej, suchej ścierki.

pl

– Wszelkie reparatury urządzenia zlecać do wykonania uprawnionym wykwalifikowanym specjalistom z użyciem tylko i wyłącznie oryginalnych części zamiennych. W taki sposób zapewnia się zachowanie bezpieczeństwa użytkowania urządzenia.

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia

Tylko dla krajów UE: Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!

Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego, istnieje obowiązek zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.

Odzyskiwanie surowców wtórnych zamiast usuwania odpadów.

Zużyte urządzenie, wyposażenie i opako- wanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwia- wienia gatunkowo czystego recyclingu.

FLEX ALC 3/1-G/R

WSKAZÓWKA

Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu.

Wyłączenie z odpowiedzialności

Użytkownik tego produktu jest zobowiązany do dokładnego przestrzegania poleceń i wskazówek podanych w instrukcji obsługi. Przed dostawą wszystkie urządzenia poddane zostały bardzo szczegółowej kontroli. Pomimo to użytkownik powinien się upewnić przed każdym użyciem urządzenia o jego dokładności funkcjonowania. Producent i jego przedstawiciel nie odpowia-dają za błędne zastosowanie lub umyślne nadużycie, jak również za ewentualne szkody z tego wynikające i utracone dochody. Producent i jego przedstawiciel nie odpowia-dają za szkody i utracone dochody na skutek klęski żywiołowej, jak np. trzęsienia ziemi, burzy, powodzi itp., jak również ognia, wypadku, działania osób trzecich, oraz zastosowania wykraczającego poza zakres zwykłego przeznaczenia urządzenia.

FLEX ALC 3/1-G/R

Producent i jego przedstawiciel nie odpowia- dają za szkody i utracone dochody na skutek zmiany lub utraty danych, przerwania pracy przedsiębiorstwa itp., które spowodowane zostały przez ten produkt lub przez brak możliwości jego zastosowania.

Producent i jego przedstawiciel nie odpowia- dają za szkody i utracone dochody wynikające z obsługi niezgodnej z instrukcją.

Producent i jego przedstawiciel nie odpowia- dają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.

hu

pl Włączanie i wyłączanie urządzenia

pl Przełączanie modusu otoczenia
