MANUALE UTENTE ALC 3/1-G/R Flex

Contrassegno sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

LASER RADIATION DO NOT STARE INTO BEAM Class 2 Laser Product P≤1 mW λ=520-650 nm IEC60825-1:2014

Emissione di raggio laser

Non guardare nel raggio laser.

Prodotto della classe laser 2;

Massima potenza di uscita ≤ 1 mW;

Lunghezza λ = 520–650 nm;

EN 60825-1:2014

Classificazione del laser

L'apparecchio corrisponde alla classe laser 2, sulla base della norma IEC 60825-1/EN 60825. Se il raggio laser colpisce l'occhio casualmente, per breve tempo, il riflesso corneale (chiusura della palpebra) protegge l'occhio. Questo riflesso corneale può essere tuttavia pregiudicato da medicinali, alcol o droghe. L'uso di questi dispositivi è autoriz-

zato senza altre misure di protezione se è garantito che nessuno strumento ottico riduce la sezione trasversale del raggio.

Non rivolgere il raggio laser verso persone.

Compatibilità elettromagnetica

Nonostante l'apparecchio soddisfi i rigorosi requisiti delle pertinenti norme, non può essere esclusa la possibilità che l'apparecchio disturbi

- altri apparecchi (ad es. apparecchiature di navigazione di aerei) oppure

– sia disturbato da una potente radiazione, cosa che può comportare errori operativi. In questi casi o in caso di altre incertezze sono necessarie misurazioni di controllo.

Per la vostra sicurezza

Uso regolare

Questo laser lineare è previsto per l'uso professionale nell'industria e nell'artigianato.

L'apparecchio è destinato a rilevare, trasmettere e controllare andamenti altimetrici orizzontali, linee verticali, allineamenti, punti di perpendicolarità ed angoli retti, come ad es.:

it

• Trasmissione di linee metriche ed altimetriche,
• Tracciamento di muri divisori (verticali e/o ad angolo retto) e
• allineamento di impianti ed elementi in tre assi.

Avvertenze di sicurezza

PERICOLO!

• Non rivolgere il raggio laser verso altre persone o animali né guardare nel raggio laser. Questo strumento di misura produce una radiazione laser, che può abbagliare persone.
• Fare riparare lo strumento di misura da tecnici qualificati e solo con ricambi originali. Con questo si garantisce la conservazione della sicurezza dello strumento di misura.
• Impedire ai bambini non sorvegliati l'uso dello strumento di misura. Potrebbero abbagliare involontariamente persone.
• Non lavorare con lo strumento di misura in ambienti con atmosfera potenzialmente esplosiva, nella quale sono presenti liquidi, gas o polveri infiammabili. Nell'interno dello strumento di misura pos-

FLEX ALC 3/1-G/R

sono prodursi scintille, che infiammano la polvere o i vapori.
- L'utilizzo di dispositivi d'impiego e taratura diversi o di procedimenti diversi da quelli qui indicati, può comportare una pericolosa esposizione a radiazioni.
- Non rendere inefficaci i dispositivi di sicurezza e non rimuovere le targhette di avvertenza o pericolo.
- Prima di mettere l'apparecchio in funzione verificare se presenta danni visibili. Non mettere in funzione apparecchi danneggiati.
- Nell'impiego su scale a pioli evitare posizioni del corpo pericolose. Curare sempre un appoggio sicuro ed un equilibrio stabile.

PRUDENZA!

• Non usare l'apparecchio sotto la pioggia.
• Quando si porta l'apparecchio da una temperatura molto bassa in un ambiente più caldo o viceversa, lasciare acclimatare l'apparecchio prima dell'uso.
• In caso di uso di adattatori e stativi accertarsi che l'apparecchio sia avvitato saldamente.

FLEX ALC 3/1-G/R

Guida rapida

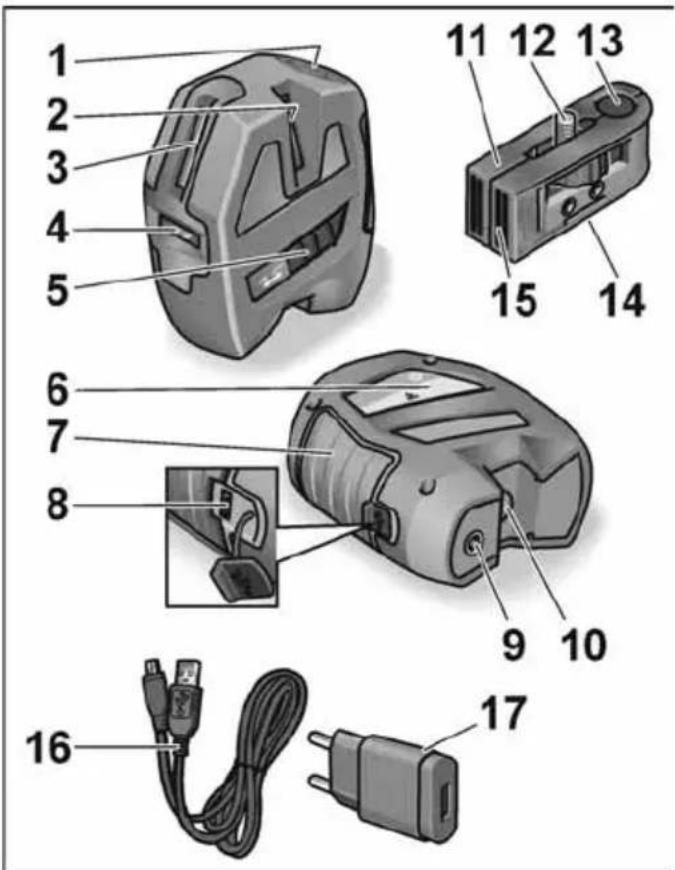

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

it

1 Pannello comandi
2 Finestra di uscita del laser (lato, verticale)
3 Finestra di uscita del laser (fronte, verticale)
4 Finestra di uscita del laser (fronte, orizzontale)
5 Pulsante Acceso/Spento Per accendere e spegnere. Dopo l'accensione tutti i raggi laser sono attivi ed è attiva la modalità indoor. Ad apparecchio spento il dispositivo di autolivellamento è bloccato.
6 Scudo laser
7 Zona d'impugnatura in gomma
8 Attacco di ricarica USB
9 Filettatura 1/4" Per il fissaggio su stativo o supporto murale e stativo.
10 Finestra di uscita del laser (raggio terra)
11 Supporto murale e stativo
12 Vite di fissaggio ¼" Per fissare l'apparecchio.
13 Foro passante per raggio terra Per utilizzare il raggio terra come filo a piombo.
14 Filettatura stativo (¼" e 5/8") Per il fissaggio su stativo.
15 Supporto murale magnetico
16 Cavo di ricarica USB
17 Caricabatteria USB
18 Custodia protettiva (non raffigurata)

it

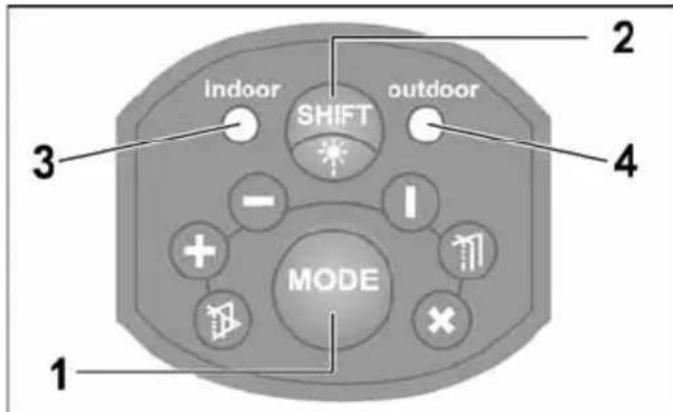

Pannello comandi

1 Tasto modalità di funzionamento

Attiva consecutivamente i 6 diversi tipi di proiezione laser.

1x Fronte orizzontale + fronte verticale

2x Fronte orizzontale

3x Fronte verticale

4x Fronte verticale + lato verticale + raggio terra

5x Tutti i raggi attivati + autolivellamento disinserito/bloccato

6x Tutti i raggi attivati + autolivellamento inserito (modalità di funzionamento standard dopo l'accensione dell'apparecchio)

FLEX ALC 3/1-G/R

2 Tasto commutazione modalità ambiente Commuta il raggio laser da condizioni indoor a condizioni outdoor.

La modalità indoor si utilizza per brevi distanze di misura in presenza di normale luminosità ambientale (in ambienti chiusi). In presenza di grande luminosità ambientale o di forte irradiazione solare attivare la modalità outdoor. Nella modalità outdoor l'apparecchio funziona con un raggio laser intermittente. Questo è leggermente meno luminoso del raggio in modalità indoor.

3 LED Modalità indoor

4 LED Modalità outdoor

Quando l'autolivellamento è inserito i LED (3 o 4) sono accesi a luce verde.

Quando si supera il campo di autolivellamento (± 4°) oppure se l'autolivellamento è disinserito/bloccato i LED (3 o 4) sono accesi a luce rossa. I LED (3 o 4) lampeggiano a luce rossa quando la capacità della batteria si riduce. Caricare la batteria!

FLEX ALC 3/1-G/R

Dati tecnici

Laser a croce ALC 3/1-G/R
Diodo laser visibile	520–650 nm
Classe laser	2
Campo di lavoro
– raggio orizzontale/verticale1)	50 m
– raggio terra (filo a piombo)	5 m
Precisione ...
– raggio orizzontale/verticale	± 0,3 mm/m
– raggio terra (filo a piombo)	± 0,6 mm/m
Campo di autolivellamento	± 4°
Batteria litio-polimero 2000 mAh / 3,7 V
Autonomia2)	5 h / 11 h
Campo di temperatura
– in funzione	-5 °C ... 50 °C
– per la conservazione	-20 °C ... 70 °C
Peso	520 g
Caricabatteria USB
Tensione di ingresso 100-240 V~
Tensione di uscita 5 V / 1 A	——

it

1) In condizioni difficili (forte irradiazione solare, superfici riflettenti) il campo di misura può ridursi.
2) La durata di funzionamento è stata rilevata con tutti i raggi laser attivati. La durata di funzionamento può essere prolungata disattivando i raggi non necessari con la scelta di un'altra modalità di funzionamento.

Istruzioni per l'uso

PERICOLO!

• Non rivolgere il raggio laser verso persone o animali.
• Non guardare nel raggio laser.
• Non introdurre strumenti ottici nel percorso del raggio.
  Questo strumento di misura produce una radiazione laser, che può abbagliare persone.

PRUDENZA!

• Non utilizzare lo strumento di misura in ambiente umido, polveroso o sabbioso. Sono possibili danni ai componenti dell'apparecchio.
• Per bloccare l'autolivellamento, dopo l'uso spegnere subito l'apparecchio con l'interruttore Acceso/Spento.

it

• Quando si porta l'apparecchio da una temperatura molto bassa in un ambiente più caldo o viceversa, lasciare acclimatare l'apparecchio prima dell'uso.
• In caso di uso di adattatori e stativi accertarsi che l'apparecchio sia avvitato saldamente.

I più importanti passi operativi sono descritti alla fine di queste istruzioni nelle pagine illustrate. Vedi dalla pagina seguente 152.

Caricamento della batteria con cavo USB e caricabatteria USB ...... 152

Accendere e spegnere l'apparecchio ..... 154

Scegliere la modalità di funzionamento .... 156

Commutare la modalità ambiente ..... 158

Uso del laser 160

Controllo raggio orizzontale 162

Controllo raggio verticale 166

Controllo della precisione

Per garantire durevolmente la precisione dell'apparecchio, si consiglia un suo regolare controllo. In caso di errori di precisione oltre il campo di tolleranza ammesso, affidare

FLEX ALC 3/1-G/R

l'apparecchio ad un'officina di assistenza clienti autorizzata dal produttore.

Fare eseguire le regolazioni dell'apparecchio esclusivamente da personale specializzato autorizzato.

I passi necessari per la verifica della precisione sono descritti alla fine di queste istruzioni nelle pagine illustrate.

Vedi dalla pagina seguente 162.

Manutenzione e cura

Osservare le avvertenze seguenti:

• Trattare l'apparecchio con precauzione e proteggerlo da urti, vibrazioni, temperature estreme.
• Conservare l'apparecchio non utilizzato nella custodia protettiva.
• Per la pulizia usare solo un panno morbido, asciutto.
• Fare riparare l'apparecchio da personale tecnico qualificato e solo con ricambi originali. Si garantisce con così l'ulteriore sicurezza dell'apparecchio.

FLEX ALC 3/1-G/R

Istruzioni per la rottamazione e lo smaltimento

Solo per paesi dell'UE:

Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

Riciclaggio di materie prime piuttosto che smaltimento di rifiuti.

Consegnare l'apparecchio, gli accessori e l'imballaggio al sistema di riciclaggio ecologico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

it

Esclusione della responsabilità

L'utilizzatore di questo prodotto è tenuto a rispettare scrupolosamente le istruzioni per l'uso. Prima della consegna tutti gli apparecchi sono stati controllati con a massima cura. Tuttavia prima di ogni uso l'utilizzatore deve accertarsi della precisione dell'apparecchio. Il produttore ed il suo rappresentante non rispondono di un uso scorretto o intenzionalmente errato, degli eventuali danni indiretti e del lucro cessante.

Il produttore ed il suo rappresentante non rispondono di danni indiretti e lucro cessante causati da catastrofi naturali, come ad es. terremoto, temporale, inondazione ecc., nonché da incendio, infortunio, interventi da parte di terzi o da un uso al di fuori degli impieghi consueti. Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante causati dalla modifica o perdita di dati, interruzione dell'attività attività esercitata ecc. causata dal prodotto o da impossibile utilizzo del prodotto. Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da un uso non conforme alle istruzioni per l'uso. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.
