Marke	Flex
Modell	ALC 3/1-G/R
Produkttyp	Kreuzlinienlaser
Laserklasse	2 (IEC 60825-1:2014)
Laserdiode	520–650 nm (sichtbar)
Betriebsreichweite (horizontaler/vertikaler Strahl)	50 m
Reichweite des Bodenstrahls (Lot)	5 m
Genauigkeit (horizontaler/vertikaler Strahl)	± 0,3 mm/m
Genauigkeit (Bodenstrahl)	± 0,6 mm/m
Selbstnivellierbereich	± 4°
Stromversorgung	Li-Polymer-Akku 2000 mAh / 3,7 V
Betriebsdauer (alle Strahlen eingeschaltet)	5 h (Indoor-Modus) / 11 h (Outdoor-Modus)
Projektionsmodi	6 wählbare Modi (horizontal, vertikal, gekreuzt, Boden, usw.)
Umgebungsmodi	Indoor (Dauerbetrieb) und Outdoor (gepulst)
Betriebstemperaturbereich	-5 °C bis +50 °C
Lagertemperaturbereich	-20 °C bis +70 °C
Gewicht	520 g
Stativgewinde	1/4" und 5/8"
Mitgeliefertes Zubehör	USB-Kabel, USB-Ladegerät, Schutztasche, magnetische Halterung
Pflege und Reinigung	Weiches, trockenes Tuch; nach Gebrauch in der Tasche aufbewahren
Sicherheit	Nicht in den Strahl blicken; Laserklasse 2; nicht auf Personen/Tiere richten
Reparierbarkeit	Reparatur durch qualifiziertes Personal mit Originalteilen

Häufig gestellte Fragen - ALC 3/1-G/R Flex

Wie schalte ich den Flex ALC 3/1-G/R Kreuzlinienlaser ein und aus?

Drücken Sie die Ein-/Aus-Taste (Pos. 5), um das Gerät ein- oder auszuschalten. Beim Einschalten sind alle Laserstrahlen aktiv und der Indoor-Modus ist aktiviert. Beim Ausschalten wird die Selbstnivellierung blockiert.

Welche verschiedenen Projektionsmodi sind verfügbar?

Das Gerät bietet 6 Projektionsmodi, die Sie durch Drücken der Auswahltaste (Pos. 1) auswählen. Die Modi umfassen: horizontaler + vertikaler Strahl vorne, nur horizontal, nur vertikal, vertikal + Seite + Boden, alle Strahlen mit oder ohne Selbstnivellierung.

Wie wechsle ich zwischen Indoor- und Outdoor-Modus?

Verwenden Sie die Umschalttaste für den Umgebungsmodus (Pos. 2). Ein Druck aktiviert den Indoor-Modus (LED 3 leuchtet) für normale Helligkeit, ein weiterer Druck aktiviert den Outdoor-Modus (LED 4 leuchtet) mit einem gepulsten Strahl für helles Umgebungslicht.

Was bedeuten die LED-Anzeigen auf dem Bedienfeld?

Die LEDs 3 und 4 zeigen den Modus an (Indoor/Outdoor). Grün = Selbstnivellierung aktiv; Rot = Selbstnivellierbereich überschritten (±4°) oder Nivellierung blockiert; rot blinkend = Akku schwach, Gerät aufladen.

Wie lade ich den Akku des Lasernivelliergeräts auf?

Schließen Sie das mitgelieferte USB-Kabel an den USB-Anschluss (Pos. 8) des Geräts an und stecken Sie das USB-Ladegerät in eine Steckdose. Der Li-Polymer-Akku mit 2000 mAh ist in wenigen Stunden vollständig aufgeladen.

Wie genau sind der horizontale und vertikale Strahl?

Die angegebene Genauigkeit beträgt ±0,3 mm pro Meter für den horizontalen und vertikalen Strahl. Für den Bodenstrahl (Lot) beträgt die Genauigkeit ±0,6 mm/m.

Kann ich den Lasernivellier im Regen verwenden?

Nein, das Gerät ist nicht für den Einsatz bei Regen oder in feuchter Umgebung ausgelegt. Vermeiden Sie auch staubige oder sandige Atmosphären, um Schäden an den Komponenten zu vermeiden.

Wie überprüfe ich die Genauigkeit der Selbstnivellierung?

Stellen Sie das Gerät auf ein stabiles Stativ. Schalten Sie es ein und warten Sie, bis die Selbstnivellierung aktiviert ist (grüne LED). Überprüfen Sie dann den Strahl an einer Referenzfläche. Lesen Sie die Seiten 162-166 der Anleitung für detaillierte Überprüfungsverfahren.

Was tun, wenn die rote LED dauerhaft blinkt?

Das rote Blinken zeigt einen schwachen Akku an. Laden Sie das Gerät über das USB-Kabel auf. Wenn das Problem nach dem Aufladen weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie reinige und pflege ich den Lasernivellier?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Gehäuses. Verwenden Sie niemals chemische oder scheuernde Mittel. Bewahren Sie das Gerät bei Nichtgebrauch in der Schutztasche auf. Die Laserausgangsfenster müssen sauber sein; blasen Sie vorsichtig Staub weg.

BEDIENUNGSANLEITUNG ALC 3/1-G/R Flex

Kennzeichnung am Gerät

Vor Inbetriebnahme Bedienungsanleitung lesen!

LASER RADIATION DO NOT STARE INTO BEAM

Class 2 Laser Product P≤1 mW λ=520-650 nm IEC60825-1:2014

Laserstrahlung

Nicht in den Strahl blicken.

Produkt der Laserklasse 2;

Maximale Ausgangsleistung ≤ 1 mW;

Wellenlänge λ = 520–650 nm; EN 60825-1:2014

Laserklassifizierung

Das Gerät entspricht der Laserklasse 2, basierend auf der Norm IEC 60825-1/EN 60825. Das Auge ist bei zufälligem, kurzzeitigen Hineinsehen in die Laserstrahlung durch den Lidschlussreflex geschützt. Dieser Lidschutz-reflex kann jedoch durch Medikamente, Alkohol oder Drogen beeinträchtigt werden. Diese Geräte dürfen ohne weitere Schutzmaßnahme eingesetzt werden, wenn sichergestellt ist, das

FLEX ALC 3/1-G/R

keine optischen Instrumente den Strahlquerschnitt verkleinern.

Laserstrahl nicht gegen Personen richten.

Elektromagnetische Verträglichkeit

Obwohl das Gerät die strengen Anforderungen der einschlägigen Richtlinien erfüllt, kann die Möglichkeit nicht ausgeschlossen werden, dass das Gerät

- andere Geräte (z. B. Navigations-einrichtungen von Flugzeugen) stört oder

– durch starke Strahlung gestört wird, was zu einer Fehloperation führen kann.

In diesen Fällen oder anderen Unsicherheiten sollten Kontrollmessungen durchgeführt werden.

Zu Ihrer Sicherheit

Bestimmungsgemäße Verwendung

Dieser Linienlaser ist bestimmt für den gewerblichen Einsatz in Industrie und Handwerk.

Das Gerät ist bestimmt zum Ermitteln, Übertragen und Überprüfen von waagerechten Höhenverläufen, senkrechten Linien,

Fluchtlinien, Lotpunkten und rechten Winkeln wie z. B.:

– Meter- und Höhenrisse übertragen,

FLEX ALC 3/1-G/R

– Anreißen von Zwischenwänden (senkrecht und/oder im rechten Winkel) und
– Ausrichten von Anlagen und Elementen in drei Achsen.

Sicherheitshinweise

WARNUNG!

– Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug erzeugt Laserstrahlung, dadurch können Sie Personen blenden.
– Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
– Lassen Sie Kinder das Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden.
– Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

de

• Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
  – Keine Sicherheitseinrichtungen unwirksam machen und keine Hinweis- und Warnschilder entfernen.
  – Gerät vor der Inbetriebnahme auf sichtbare Schäden untersuchen. Beschädigte Geräte nicht in Betrieb nehmen.
• Bei Verwendung auf Leitern eine abnormale Körperhaltung vermeiden. Für sicheren Stand und ständiges Gleichgewicht sorgen.

VORSICHT!

– Das Gerät nicht im Regen benutzen.

- Wenn das Gerät aus großer Kälte in eine wärmere Umgebung gebracht wird oder umgekehrt, sollten Sie das Gerät vor dem Gebrauch akklimatisieren lassen.

– Bei der Verwendung von Adaptern und Stativen sicherstellen, dass das Gerät fest aufgeschraubt ist.

de

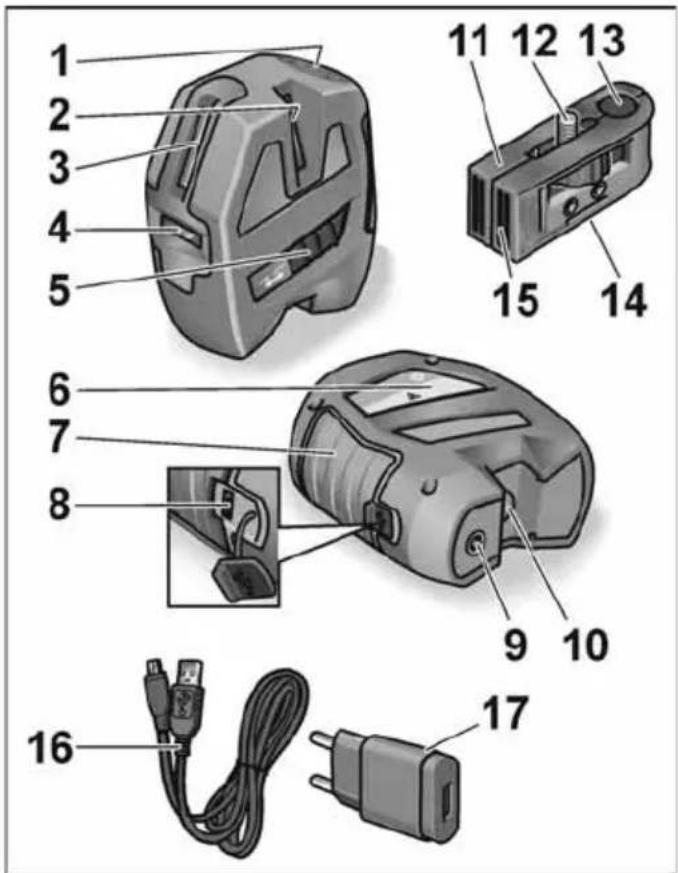

Auf einen Blick

FLEX ALC 3/1-G/R

1 Bedienfeld
2 Laser-Austrittsfenster (Seite, vertikal)
3 Laser-Austrittsfenster (Front, vertikal)
4 Laser-Austrittsfenster (Front, horizontal)
5 Ein/Aus-Taste

Zum Ein- und Ausschalten. Nach dem Einschalten sind alle Laserstrahlen aktiv und der Indoor-Modus ist aktiv. Im ausgeschaltetem Zustand wird die Selbstnivelliereinrichtung blockiert.

6 Laserschild
7 Gummierter Griffbereich
8 USB Ladebuchse
9 ¼ " - Gewinde Zur Befestigung auf Stativ oder Wand- und Stativhalterung.
10 Laser-Austrittsfenster (Bodenstrahl)
11 Wand- und Stativhalterung
12 Befestigungsschraube ¼" Zur Befestigung des Gerätes.
13 Durchgangsloch für Bodenstrahl Zur Nutzung des Bodenstrahls als Lot.
14 Stativgewinde (¼" und 5/8") Zur Befestigung auf Stativ.
15 Magnetischer Wandhalter
16 USB Ladekabel
17 USB Ladegerät
18 Schutztasche (nicht dargestellt)

FLEX ALC 3/1-G/R

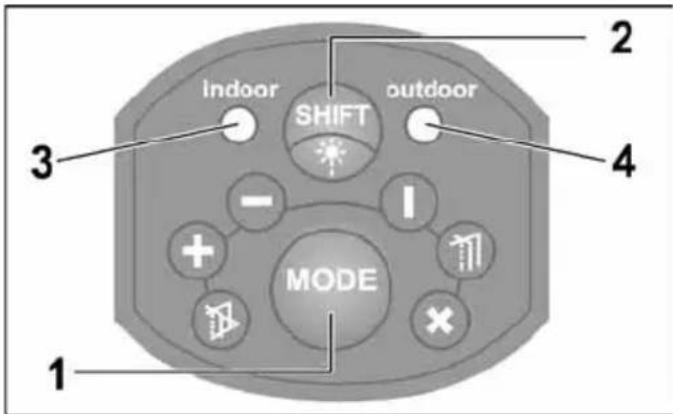

Bedienfeld

Schaltet nacheinander die 6 verschiedenen Laser-Projektionsarten durch.

1x Front horizontal + Front vertical
2x Front horizontal
3x Front vertikal
4x Front vertikal + Seite vertikal + Bodenstrahl
5x Alle Strahlen aktiviert + Selbstnivellierung ausgeschaltet/blockiert
6x Alle Strahlen aktiviert + Selbstnivellierung eingeschaltet (Standard-Betriebsart nach dem Einschalten des Gerätes)

de

2 Umschalttaste Umgebungs-Modus

Schaltet den Laserstrahl von Indoor- auf Outdoorbedingungen um.

Der Indoor-Modus wird für kurze Strecken bei normaler Umgebungshelligkeit angewendet (in geschlossenen Räumen). Bei großer Umgebungshelligkeit oder starker Sonnen-einstrahlung den Outdoor-Modus aktivieren. Im Outdoor-Modus arbeitet das Gerät mit einem gepulsten Laserstrahl. Dieser ist ein wenig dunkler als der Strahl beim Indoor-Modus.

3 LED Indoor-Modus

4 LED Outdoor-Modus

Die LED (3 oder 4) leuchten grün bei eingeschalteter Selbstnivellierung.

Die LED (3 oder 4) leuchten rot bei Überschreitung des Selbstnivellierbereichs (± 4°) oder bei ausgeschalteter/blockierter Selbstnivellierung.

Die LED (3 oder 4) blinken rot bei geringer Batteriekapazität. Akku laden!

de

Technische Daten

Kreuzlinienlaser ALC 3/1-G/R
Sichtbare Laserdiode	520–650 nm
Laserklasse	2
Arbeitsbereich
-Horizontal-/Vertikalstrahl1)	50 m
-Bodenstrahl (Lot)	5 m
Genauigkeit ...
-Horizontal-/Vertikalstrahl	± 0,3 mm/m
-Bodenstrahl (Lot)	± 0,6 mm/m
Selbstnivellierbereich	± 4°
Li-Polymer-Akku 2000 mAh / 3,7 V
Betriebsdauer2)	5 h / 11 h
Temperaturbereich
-für Betrieb	-5 °C ... 50 °C
-für Lagerung	-20 °C ... 70 °C
Gewicht	520 g

USB Ladegerät

Eingangsspannung 100-240 V~
Ausgangsspannung 5 V / 1 A

1) Bei ungünstigen Bedingungen (starke Sonneneinstrahlung, reflektierende Oberflächen) kann der Messbereich kleiner sein.

FLEX ALC 3/1-G/R

2) Die Betriebsdauer wurde mit allen aktivierten Laserstrahlen ermittelt. Die Betriebsdauer kann verlängert werden, wenn durch Wahl einer anderen Betriebsart nicht benötigte Strahlen ausgeschaltet werden.

Gebrauchsanleitung

WARNUNG!

– Richten Sie den Laserstrahl nicht auf Personen oder Tiere.
– Blicken Sie nicht in den Laserstrahl.
- Bringen Sie keine optischen Instrumente in den Strahlengang.
Dieses Messwerkzeug erzeugt Laserstrahlung, dadurch können Sie Personen blenden.

VORSICHT!

– Das Messwerkzeug nicht in feuchter, staubiger oder sandiger Umgebung benutzen. Schäden an Gerätekomponenten sind möglich.
– Nach Gebrauch umgehend Gerät mit dem Ein-/Ausschalter ausschalten, um die Selbstnivellierung zu blockieren.
- Wenn das Gerät aus großer Kälte in eine wärmere Umgebung gebracht wird oder umgekehrt, sollten Sie das Gerät vor dem Gebrauch akklimatisieren lassen.

FLEX ALC 3/1-G/R

– Bei der Verwendung von Adaptern und Stativen sicherstellen, dass das Gerät fest aufgeschraubt ist.

Die wichtigsten Bedienschritte werden am Ende dieser Anleitung auf den Bildseiten erklärt. Siehe ab Seite 152.

Akku laden mit USB Kabel und USB Ladegerät .... 152 Gerät ein- und ausschalten .... 154 Betriebsart wählen .... 156 Umgebungs-Modus umschalten .... 158 Handhabung des Lasers .... 160 Prüfung Horizontalstrahl .... 162 Prüfung Vertikalstrahl .... 166

Prüfung der Genauigkeit

Es wird eine regelmäßige Prüfung des Gerätes empfohlen, um die Genauigkeit dauerhaft gewährleisten zu können. Bei Abweichung der Genauigkeit vom zulässigen Toleranzbereich ist das Gerät einer vom Hersteller autorisierte Kundendienstwerkstatt zu übergeben. Justierungen am Gerät ausschließlich durch autorisierte Fachkräfte ausführen lassen.

de

Die erforderlichen Schritte zur Prüfung der Genauigkeit werden am Ende dieser Anleitung auf den Bildseiten erklärt. Siehe ab Seite 162.

Wartung und Pflege

Folgende Hinweise beachten:

– Gerät vorsichtig behandeln und vor Stößen, Vibrationen, extremen Temperaturen schützen.
– Gerät bei Nichtgebrauch in Schutztasche aufbewahren.
– Zur Reinigung nur einen weichen, trockenen Lappen benutzen.
– Lassen Sie das Gerät von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Entsorgungshinweise

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und

de

Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Rohstoffrückgewinnung statt Müllentsorgung.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

Haftungsausschluss

Der Benutzer dieses Produktes ist angehalten sich exakt an die Anweisungen der Bedienungsanleitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwender sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.

FLEX ALC 3/1-G/R

Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn.

Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch Naturkatastrophen wie z. B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte oder einer Verwendung außerhalb der üblichen Einsatzbereiche.

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geänderte oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend aus einer nicht anleitungsgemäßen Bedienung. Der Hersteller und sein Vertreter haften nicht für Schäden die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

FLEX ALC 3/1-G/R

Klasse 2 laserprodukt;

4 LED Outdoorfunktion

de Gerät ein- und ausschalten

de Umgebungs-Modus umschalten

en Switching over ambient mode
