GEBRUIKSAANWIJZING ALC 2/1-G/R Flex

Markering op gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

LASER RADIATION

DO NOT STARE INTO BEAM

Niet in de straal kijken.

Product van laserklasse 2;

maximaal uitgangsvermogen ≤ 1 mW;

golflengte λ = 520 nm; EN 60825-1:2014

Laserclassificatie

Het gereedschap behoort tot laserklasse 2, gebaseerd op de norm IEC 60825-1/EN 60825. Het oog is bij onwillekeurig, kort kijken in de laserstraal beschermd door de ooglidsluitreflex. De ooglidsluitreflex kan echter door medicijnen, alcohol of drugs beperkt zijn. Deze gereedschappen mogen zonder verdere beschermingsmaatregel worden gebruikt als gewaarborgd is dat geen optische instrumenten de straaldiameter verkleinen.

Laserstraal niet op personen richten.

FLEX ALC 2/1-G/R

Elektromagnetische compatibiliteit

Hoewel het gereedschap voldoet aan de strenge eisen van de geldende richtlijnen, kan de mogelijkheid niet worden uitgesloten dat het apparaat

• andere apparaten (zoals navigatie- voorzieningen van vliegtuigen) stoort of
• door sterke straling wordt gestoord, hetgeen tot een verkeerde werking kan leiden.
  In deze gevallen of andere onzekerheden moeten controlemetingen plaatsvinden.

Voor uw veiligheid

Gebruik volgens bestemming

Deze lijnlaser is bestemd voor professioneel gebruik in de industrie en door de vakman. Het gereedschap is bestemd voor het bepalen, overbrengen en controleren van horizontale hoogteverlopen, verticale lijnen, vluchtlijnen, loodpunten en rechte hoeken, zoals:

• meter- en hoogtelijnen overbrengen,
• aantekenen van tussenwanden (verticaal en/ of in rechte hoek) en
• uitrichten van installaties of elementen in drie assen.

FLEX ALC 2/1-G/R

Veiligheidsvoorschriften

WAARSCHUWING!

– Richt de laserstraal niet op personen of dieren en kijk niet in de laserstraal. Dit meetgereedschap brengt laserstralen voort. Daarmee kunt u personen verblinden.
– Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.
– Laat kinderen het meetgereedschap niet zonder toezicht gebruiken. Anders kunnen personen worden verblind.
- Werk met het meetgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meet-gereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.
– Als andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit leiden tot blootstelling aan gevaarlijke straling.
- Geen veiligheidsvoorzieningen onwerkzaam maken en geen informatie- of waarschuwingsplaatjes verwijderen.

nl

– Gereedschap voor de ingebruikneming op zichtbare schade onderzoeken. Beschadigde gereedschappen niet in gebruik nemen.
– Bij gebruik op ladders een ongewone lichaamshouding vermijden. Zorg ervoor dat u stevig staat en altijd in evenwicht bent..

VOORZICHTIG!

– Gereedschap niet in de regen gebruiken.
– Als het gereedschap vanuit een zeer koude naar een warmere omgeving wordt gebracht of omgekeerd, moet u het voor gebruik op temperatuur laten komen.
- Bij het gebruik van adapters en statieven ervoor zorgen dat het gereedschap stevig vastgeschroefd is.

nl

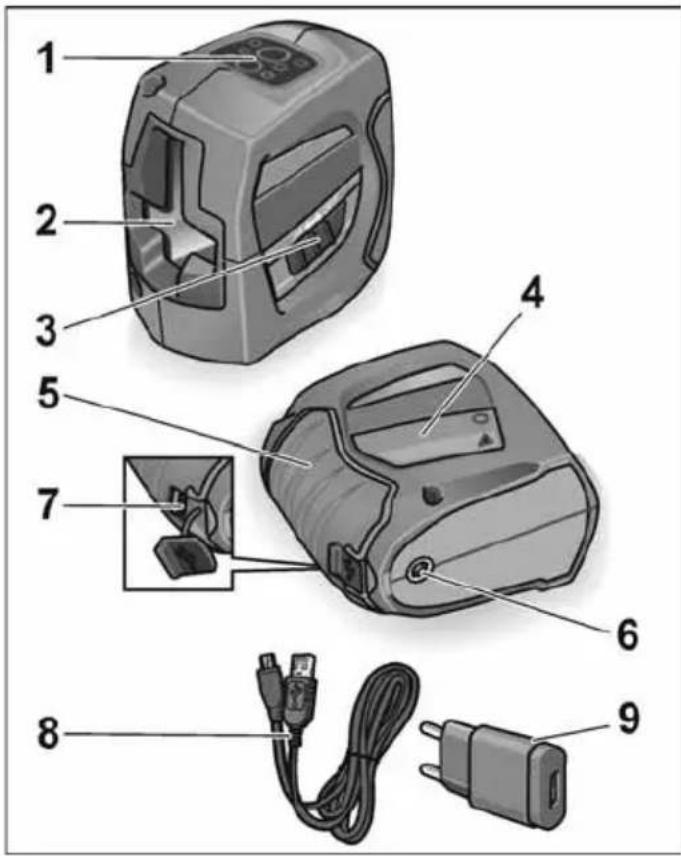

In één oogopslag

1 Bedieningsveld
2 Laser-openingsvenster
3 Aan/uit-toets

Voor in- en uitschakelen. Na het inschakelen zijn alle laserstralen actief en is de binnen-huismodus actief.

In de uitgeschakelde toestand wordt de zelfnivelleerinrichting geblokkeerd.

4 Laserschild
5 Rubberen greepbereik
6 1/4"-schroefdraad

Voor bevestiging op statief of muur- of statiefhouder.

7 USB-oplaadbus
8 USB-oplaadkabel
9 USB-oplader
10 Beschermetui (niet afgebeeld)

FLEX ALC 2/1-G/R

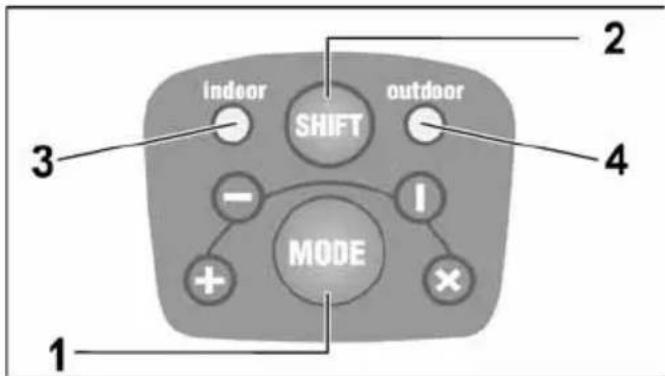

Bedieningsveld

1 Toets functiemodus

Hiermee schakelt u achter elkaar door de vier verschillende soorten laserprojectie.

1x horizontale straal
2x verticale straal
3x horizontale en verticale straal + zelfnivellering uitgeschakeld/geblokkeerd
4x horizontale en verticale straal + zelfnivellering (standaardfunctiemodus na het inschakelen van het gereedschap)

2 Omschakeltoets omgevingsmodus

Hiermee schakelt u de laserstraal om van voorwaarden binnenshuis naar buitenshuis. De binnenhuismodus wordt gebruik voor kort afstanden bij normale omgevingshelderheid (in gesloten ruimten). Bij grote omgevingshelderheid of fel zonlicht de buitenhuismodus activeren. In de buitenhuismodus werkt het gereedschap met een gepulste laserstraal. Deze is een beetje donkerder dan de straal bij de binnenhuismodus.

3 LED Indoor-Modus

4 LED Outdoor-Modus

De leds (3 of 4) branden groen bij ingeschakelde zelfnivellering.

De leds (3 of 4) branden rood bij overschrijding van het zelfnivelleerbereik ( ± 4°) of bij uitgeschakelde/geblokkeerde zelfnivellering.

De leds (3 of 4) knipperen rood bij geringe batterijcapaciteit. Laad de batterij!

Technische gegevens

Kruislijnlaser ALC 2/1-G/R
Zichtbare laserdiode	520 nm
Laserklasse	2
Werkbereik- Horizontale/verticale straal1)	50 m
Nauwkeurigheid ...- Horizontale/verticale straal	± 0,3 mm/m
Zelfwaterpasbereik	± 4°
Stroomvoorziening Li-Ion 3,7 V	1200 mAh
Gebruiksduur2)	4 h / 10 h
Temperatuurbereik- gebruik	-5 °C ... 50 °C
- bewaren	-20 °C ... 70 °C
Gewicht	360 g
USB-oplader
Ingangsspanning 100-240 V~
Uitgangsspanning 5 V / 1 A	——

FLEX ALC 2/1-G/R

1) Bij ongunstige omstandigheden (fel zonlicht, reflecterende oppervlakken) kan het meetbereik kleiner zijn.
2) De bedrijfsduur is met alle geactiveerde laser- stralen bepaald. De bedrijfsduur kan worden verlengd als door de keuze van een andere bedrijfsmodus niet benodigde stralen worden uitgeschakeld.

Gebruiksaanwijzing

WAARSCHUWING!

– Richt de laserstraal niet op personen of dieren.
- Kijk niet in de laserstraal.
– Breng geen optische instrumenten in de stralengang.
Dit meetgereedschap brengt laserstralen voort. Daarmee kunt u personen verblinden.

VOORZICHTIG!

• Het meetgereedschap niet in een vochtige, stoffige of zandige omgeving gebruiken. Beschadigingen van gereedschap-componenten zijn mogelijk.
• Na gebruik onmiddellijk gereedschap met de aan/uit-schakelaar uitschakelen om de zelfnivellering te blokkeren.

FLEX ALC 2/1-G/R

• Als het gereedschap vanuit een zeer koude naar een warmere omgeving wordt gebracht of omgekeerd, moet u het voor gebruik op temperatuur laten komen.
  – Bij het gebruik van adapters en statieven ervoor zorgen dat het gereedschap stevig vastgeschroefd is.

De belangrijkste bedieningsstappen worden aan het einde van deze handleiding op de pagina's met afbeeldingen uitgelegd.

Zie vanaf pagina 150.

Accu laden met USB-kabel en

USB-oplader 150

Gereedschap in- en uitschakelen .... 152

Functie kiezen 154

Omgevingsmodus omschakelen 156

Vasthouden van de laser 158

Controle horizontale straal 160

Controle verticale straal 164

Controle van de nauwkeurigheid

Een regelmatige controle van het gereedschap wordt geadviseerd om de nauwkeurigheid continu te kunnen waarborgen.

nl

Als de nauwkeurigheid buiten het tolerantiebereik valt, moet het gereedschap worden verzonden aan een door de fabrikant erkende klantenservicewerkplaats.

Instellingen aan het gereedschap uitsluitend door een erkend vakman laten uitvoeren.

De vereiste stappen ter controle van de nauwkeurigheid worden aan het einde van deze gebruiksaanwijzing op de pagina's met afbeeldingen uitgelegd. Zie vanaf pagina 160.

Onderhoud en verzorging

Neem de volgende voorschriften in acht:

– Gereedschap voorzichtig behandelen en tegen schokken, trillingen en extreme temperaturen beschermen.
– Gereedschap in beschermetui bewaren als het niet wordt gebruikt.
- Voor de reiniging slechts een zachte, droge lap gebruiken.
– Laat het gereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Afvoeren van verpakking en machine

Alleen voor EU-landen: Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

Terugwinnen van grondstoffen in plaats van weggooien van afval.

Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

FLEX ALC 2/1-G/R

Uitsluiting van aansprakelijkheid

De gebruiker van dit product wordt verzocht zich nauwkeurig aan de aanwijzingen van de gebruiksaanwijzing te houden. Alle gereedschappen zijn voor de levering nauwkeurig gecontroleerd. De gebruiker dient zich desondanks vóór elke gebruik te overtuigen van de nauwkeurigheid van het gereedschap.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor foutief of opzettelijk verkeerd gebruik en daaruit eventueel resulterende schade en gemiste winst.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor uit een schadegeval voortvloeiende verdere schade en gemiste winst door natuurrampen zoals aardbevingen, storm en watersnood alsmede brand, ongevallen, ingrepen door derden of een gebruik buiten de gebruikelijke toepassingsgebieden.

De fabrikant en zijn gebruiker zijn niet aansprakelijk voor schade en gemiste winst door gewijzigde of verloren gegevens, onderbreking van de bedrijfsactiviteiten, enz., die door het product of het niet mogelijke gebruik van het product zijn veroorzaakt.

FLEX ALC 2/1-G/R

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en gemiste winst als gevolg van een bediening anders dan volgens de gebruiksaanwijzing.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

da
